Віброізоляція: метод проектування, вибір кріплення та помилки, які все руйнують
Ваше завдання не в тому, щоб підкладати гуму під машину. Ваше завдання — розірвати механічний шлях між джерелом вібрації та всім навколо нього. Ось інженерія, що стоїть за цим, і польові дані, які доводять, що це працює.
Фізика: маса, пружина та що насправді ізолює
Кожна система віброізоляції має однакову основу: маса, що лежить на пружині. Машина – це маса. Кріплення – це пружина. А між ними є демпфування – здатність матеріалу перетворювати енергію вібрації на тепло.
Інженери моделюють це як масовий пружинний демпфер система з трьома параметрами: маса \(m\) (кг), жорсткість \(k\) (Н/м) та коефіцієнт демпфування \(c\) (Н·с/м). З цих трьох чисел випливає все інше.
Власна частота: число, яке визначає все
Найважливіший параметр – це система власна частота — частота, з якою воно коливатиметься, якщо натиснути на машину та відпустити її. Менша жорсткість або більша маса дають нижчу власну частоту:
Це число — найважливіше. Воно визначає, чи ваші кріплення ізолюють, нічого не роблять, чи катастрофічно погіршують ситуацію. Весь процес проектування полягає в тому, щоб правильно підібрати це число відносно робочої частоти машини.
Передаваність: скільки проходить
Відношення сили, що передається на фундамент, до сили, що створюється машиною, називається передача (\(T\)). У спрощеній незатухаючій формі:
Де \(f_{exc}\) — частота збудження (швидкість роботи машини в Гц), а \(f_n\) — власна частота ізолятора. Коли \(T = 0,1\), лише 10% сили вібрації досягає фундаменту — це ізоляція 90%. Коли \(T = 1\), ви передаєте все. Коли \(T > 1\), кріплення... підсилюючий вібрація.
Три зони — і чому одна з них погіршує ситуацію
Рівняння передачі створює три окремі робочі зони. Їх розуміння полягає в різниці між ізоляцією, яка працює, та кріпленнями, які погіршують проблему.
Зона посилення
Резонанс. Кріплення підсилюють вібрацію замість того, щоб зменшувати її. Це небезпечна зона — якщо ваші кріплення мають власну частоту, близьку до швидкості руху, вібрація посилюється, ніж без кріплень. Набагато посилюється.
Зона без пільг
Швидкість бігу занадто близька до власної частоти. Кріплення не допомагають — вібрація передається майже без зменшення або взагалі не зменшується. Ви даремно витратили гроші на гуму.
Зона ізоляції
Справжня ізоляція починається лише тоді, коли збудження перевищує 1,41× власну частоту. Для практичного промислового використання слід орієнтуватися на співвідношення щонайменше 3:1 або 4:1. Співвідношення 4:1 забезпечує зниження сили приблизно на 93%.
Найпоширеніша проблема ізоляції, яку я бачу, це кріплення, які занадто жорсткий. Хтось підкладає тонкі гумові прокладки під насос зі швидкістю 1500 об/хв — прокладки прогинаються на 0,5 мм, забезпечуючи власну частоту близько 22 Гц. Робоча швидкість становить 25 Гц. Передавальне число: 1,14:1. Ви знаходитесь прямо в зоні посилення. "Ізольований" насос вібрує сильніше, ніж якби він був прикручений безпосередньо до підлоги. Виправлення: м’якші кріплення з більшим прогином або пружинні ізолятори.
| Коефіцієнт частот (f_exc / f_n) | Передаваність | Ефект ізоляції |
|---|---|---|
| 1.0 | ∞ (резонанс) | Посилення — небезпечне |
| 1,41 (√2) | 1.0 | Кросовер — без переваг |
| 2.0 | 0.33 | Зменшення 67% |
| 3.0 | 0.13 | Зменшення 87% |
| 4.0 | 0.07 | Зменшення 93% |
| 5.0 | 0.04 | Зменшення 96% |
Робочий процес проектування: Розміри кріплень за статичним прогином
Практичний спосіб визначення розміру вібраційних кріплень у польових умовах статичне прогинання — наскільки стискається кріплення під вагою машини. Це дозволяє уникнути необхідності в таблицях жорсткості та специфікаціях жорсткості пружин. Одне число — міліметри прогину під навантаженням — показує власну частоту.
Або навпаки: \(\delta_{st} = \left(\frac{5}{f_n}\right)^2\) см. Це формула, яку ви будете використовувати найчастіше.
Визначення частоти збудження
Знайдіть найнижчу робочу швидкість обертання двигуна. Перетворіть: \(f_{exc} = \text{об/хв} / 60\). Вентилятор зі швидкістю 1500 об/хв забезпечує \(f_{exc} = 25\) Гц. Дизельний генератор зі швидкістю 750 об/хв забезпечує 12,5 Гц. Завжди використовуйте найнижчу швидкість, на якій працює машина — саме там ізоляція найслабша.
Виберіть цільову власну частоту
Поділіть частоту збудження на 3–4. Співвідношення 4:1 забезпечує ізоляцію 93% — це стандартний промисловий показник. Для вентилятора 25 Гц: \(f_n = 25/4 = 6,25\) Гц. Для генератора 12,5 Гц: \(f_n = 12,5/4 \приблизно 3,1\) Гц.
Розрахуйте необхідний статичний прогин
Для вентилятора при частоті \(f_n = 6,25\) Гц: \(\delta_{st} = (5/6,25)^2 = 0,64\) см = 6,4 мм. Виберіть кріплення, які прогинаються на 6–7 мм під вагою машини. Для генератора при частоті f_n = 3,1 Гц: Δst = (5/3,1)² = 2,6 см = 26 мм. Це стосується пружинного ізолятора — відсутність гумового кріплення прогинається на 26 мм.
Розподілити навантаження між точками монтування
Визначте загальну вагу та центр ваги (ЦГ). Якщо ЦГ розташований по центру, навантаження розподіляється рівномірно між кріпленнями. Якщо двигун або коробка передач зміщує ЦГ в один бік, навантаження на кріплення відрізняються. Мета проектування полягає в однакове прогинання на кожному кріпленні — що утримує машину рівною та зберігає вирівнювання валів. Це може означати різну жорсткість у різних кутах.
Виберіть тип кріплення
Тепер зіставте вимоги щодо прогину з технологією кріплення. Дивіться наступний розділ для детального порівняння. Короткий варіант: гума для малих прогинів (високошвидкісне обладнання), пружини для великих прогинів (низькошвидкісне обладнання), пневматичні пружини для наднизької частоти (прецизійне обладнання).
Ізолюйте всі жорсткі з'єднання
Встановіть гнучкі з'єднувачі на трубах, повітроводах та кабельних лотках. Саме на цьому етапі більшість проектів з ізоляції зазнають невдачі — див. розділ про вібраційні містки нижче.
Перевірте за допомогою вимірювання вібрації
Виміряйте вібрацію фундаменту до та після встановлення. Balanset-1A У режимі віброметра зчитує значення мм/с безпосередньо — розмістіть датчик на опорній конструкції та порівняйте однократну складову робочої частоти з працюючою машиною та без неї. Мета: зниження на 80–95%.
Типи кріплень: гумові, пружинні, пневматичні та інерційні
Еластомерні (гумометалеві) кріплення
Найкраще підходить для високошвидкісного обладнання: насосів, електродвигунів, вентиляторів зі швидкістю понад 1500 об/хв. Гума забезпечує вбудоване демпфування, яке обмежує рух під час проходження резонансу запуску/зупинки. Мале відхилення означає, що машина залишається стабільною. Недоліки: обмежена ізоляція на низьких частотах, оскільки відхилення занадто мале; гума старіє та твердне з часом, знижуючи ефективність.

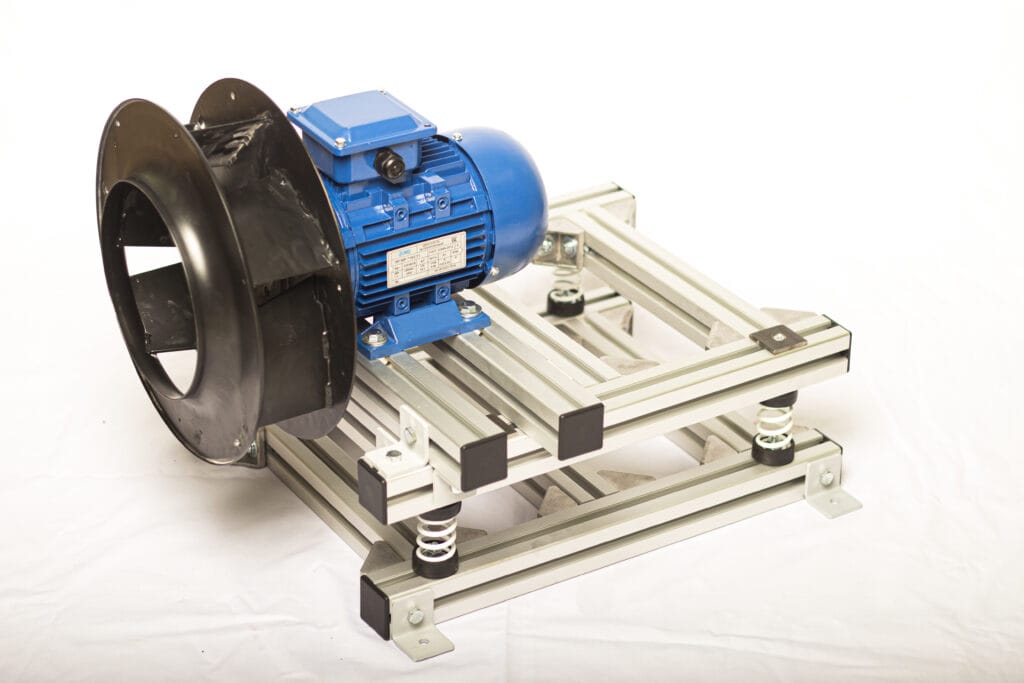

Пружинні ізолятори
Найкраще підходить для низькошвидкісного обладнання: вентиляторів нижче 1000 об/хв, дизельних генераторів, компресорів, чилерів HVAC, дахових блоків. Велике відхилення забезпечує низьку власну частоту. Багато конструкцій включають гумові прокладки біля основи для блокування передачі високочастотного шуму через котушки — пружини з оголеної сталі ефективно передають структурний шум.
Пневматичні пружини
Найкраще підходить для прецизійного обладнання: координатно-вимірювальних машин, електронних мікроскопів, лазерних систем, чутливих випробувальних стендів. Надзвичайно низька власна частота. Потребує подачі стисненого повітря та автоматичного регулювання нівелювання. Непрактичний для більшості промислового обладнання — занадто м'який, занадто складний, занадто дорогий. Але неперевершений, коли потрібна ізоляція менше 1 Гц.
Інерційні бази (інерційні блоки)
Не ізолятор сам по собі — платформа, яка додає масу. Прикріпіть машину болтами до бетонної або сталевої інерційної основи, а потім встановіть її на пружини. Це збільшує \(m\), знижує \(f_n\), зменшує амплітуду вібрацій, знижує центр ваги та покращує поперечну стійкість. Потрібно, коли машина занадто легка для стабільного кріплення пружин або коли великі незбалансовані сили викликають надмірне розгойдування.
Понад 1500 об/хв: еластомерних кріплень зазвичай достатньо. 600–1500 об/хв: залежить від необхідного прогину — розрахуйте та перевірте. Нижче 600 об/хв: пружинні ізолятори майже завжди. Нижче 300 об/хв: великий прогин пружини + інерція бази. Розрахунок прогину (крок 3 вище) завжди дає остаточну відповідь.
Вплив фундаменту та вібраційні мости
Жорсткі та гнучкі фундаменти
Розрахунки ізоляції припускають, що фундамент нескінченно жорсткий — він не рухається. Бетонні плити на рівні землі достатньо близькі. Але верхні поверхи будівель, сталеві мезоніни та каркаси дахів — ні. Це… гнучкі фундаменти — вони мають свою власну частоту.
Якщо ви монтуєте ізолятори на гнучкій підлозі, прогин підлоги додається до прогину ізолятора. Це зміщує частоти системи непередбачуваним чином. Комбінована система "машина-ізолятор-підлога" може створювати резонанси, які не відображаються в розрахунку. Для гнучких підлог вам потрібно або враховувати динамічні властивості підлоги (що вимагає структурного аналізу), або переоцінити проектування ізоляції з додатковим запасом — прагніть до співвідношення частот 5:1 або 6:1 замість 4:1.
Вібраційні мости: тихий вбивця ізоляції
Це найпоширеніша причина, чому "правильно спроектована" ізоляція не працює в польових умовах. Ви встановлюєте гарні пружинні кріплення, все розраховуєте, вимірюєте фундамент — а вібрація все одно присутня. Чому? Тому що жорстка труба, повітропровід або кабельний лоток з'єднують раму машини безпосередньо з конструкцією будівлі, повністю минаючи кріплення.
Кожне жорстке з'єднання є вібраційним містом. Труби, повітроводи, трубопроводи, зливні лінії, лінії стисненого повітря — будь-що з цього може призвести до короткого замикання ізоляції. Виправлення просте в принципі та часто болісне на практиці: встановіть гнучкі з'єднувачі (сильфони, плетені шланги, розширювальні петлі) на кожну трубу та повітропровід, що підключаються до ізольованої машини. Забезпечте вільне кріплення кабелів. Переконайтеся, що після встановлення жодні жорсткі кронштейни або упори не торкаються рами машини.
Я вимірював вібрацію фундаменту на машинах з правильно підібраними пружинними кріпленнями, де 60–70% переданої вібрації проходило через трубопроводи, а не через кріплення. Пружини виконували свою роботу. Дві труби охолоджувальної води, прикріплені болтами безпосередньо до насоса та поверху вище, руйнували його.
Польовий звіт: Компресор чилера на третьому поверсі
У комерційній будівлі в Південній Європі на третьому поверсі машинного відділення було встановлено гвинтовий чилер потужністю 90 кВт. Компресор працює зі швидкістю 2940 об/хв (49 Гц). Мешканці другого поверху скаржилися на низькочастотний гул та вібрацію, що передаються через бетонну плиту.
Чилер стояв на оригінальних гумових опорах — тонких прокладках, які прогиналися приблизно на 1 мм під навантаженням. Це дає власну частоту приблизно \(f_n = 5/\sqrt{0.1} \approx 16\) Гц. Співвідношення частот: 49/16 = 3.1:1. Ледве достатньо на папері, але гнучка плита перекриття підвищувала ефективну частоту системи. А три труби холодоагенту жорстко йшли від компресора до колектора — класичні вібраційні містки.
Ми замінили гумові прокладки на пружинні ізолятори (прогин 25 мм, \(f_n \приблизно 3,2\) Гц, співвідношення 15:1) та встановили плетені гнучкі з'єднувачі на всіх трьох лініях холодоагенту. До/після вібрації на стелі другого поверху, виміряної за допомогою Balanset-1A на нижній стороні плити:
Гвинтовий чилер потужністю 90 кВт, 2940 об/хв, встановлення на третьому поверсі
Гумові прокладки виробника оригінального обладнання замінені на пружинні ізолятори (прогин 25 мм). Жорсткі труби для холодоагенту замінені на плетені гнучкі з'єднувачі. Точка вимірювання: стельова плита другого поверху, безпосередньо під компресором.
Скарги припинилися. Виміряні 0,3 мм/с біля підлоги нижчі за поріг сприйняття ISO 10816 для більшості людей. Одних лише пружин було б недостатньо — близько 40% початкової переданої вібрації проходило через жорсткі трубопроводи. Обидва виправлення були необхідними.
Потрібно виміряти вібрацію до та після ізоляції?
Balanset-1A працює як віброметр, так і балансир. Вимірюйте мм/с на фундаменті, перевірте конструкцію ізоляції та збалансуйте машину за потреби. Один пристрій, дві функції.
Поширені помилки, які скасовують ізоляцію
1. Кріплення занадто жорстке (недостатній прогин). Це найпоширеніша помилка. Тонкі гумові прокладки з прогином 0,5–1 мм під важким обладнанням дають високу власну частоту. Якщо вона близька до швидкості руху, ви отримаєте підсилення, а не ізоляцію. Завжди спочатку розраховуйте прогин — не просто "підкладайте гуму під нього"."
2. Жорсткі з'єднання трубопроводів. Див. вище. Кожна жорстка труба, повітропровід та трубопровід, що торкається як машини, так і конструкції будівлі, є вібраційним містом. Гнучкі з'єднувачі на всіх лініях. Без винятків.
3. М'яка стопа. Якщо рама машини перекручена або монтажна поверхня нерівна, одне або два кріплення несуть більшу частину навантаження, тоді як інші майже не навантажені. Це створює нерівномірний прогин, нахиляє машину, напружує центрування валів і скорочує термін служби кріплень. Перед встановленням кріплень перевірте раму за допомогою щупа. За потреби встановіть прокладки.
4. Латеральна нестабільність. Тільки вертикальні пружини можуть хитатися вбік, особливо якщо машина має високий центр ваги або великі горизонтальні сили. Використовуйте корпусні кріплення пружин із вбудованим бічним обмежувачем або додайте демпфери. Для машин з дуже високим пусковим моментом (великі двигуни, компресори) бічна стійкість є критично важливою.
5. Запуск/зупинка резонансного проходження. Кожна машина проходить через власну частоту ізолятора під час розгону та гальмування. Якщо машина повільно набирає обертів (через приводний перетворювач частоти або розігрів дизель-генераторів), вона проводить значний час у зоні резонансу. Рішення: кріплення з вищим демпфуванням (еластомерні елементи або амортизатори фрикцій на пружинах) для обмеження амплітуди резонансу під час проходження.
6. Ігнорування підлоги. Розміщення пружинних кріплень на гнучкому мезоніні без врахування динамічної реакції перекриття створює пов'язану систему з непередбачуваними резонансами. Або підвищте жорсткість перекриття, збільште запас коефіцієнта частоти, або проведіть належний структурний динамічний аналіз.
Верифікація: як довести, що це працює
Розрахунки проектування підкажуть вам, що слід трапляється. Вимірювання вібрації показує, що зробив трапляється. Завжди перевіряйте.
Тест простий: розмістіть датчик вібрації на фундаменті або опорній конструкції. Виміряйте, коли машина вимкнена (на фоні). Виміряйте, коли машина працює на повній швидкості. Порівняйте швидкість вібрації на робочій частоті 1×. Ефективна ізоляція показує зниження на 80–95% порівняно з умовами до ізоляції (або порівняно з опорним елементом жорсткого кріплення).
A Balanset-1A У режимі віброметра це робить безпосередньо. Встановіть його на відображення мм/с, розмістіть акселерометр на опорній конструкції та зчитайте значення. Якщо вам також потрібен аналіз спектру FFT — щоб відрізнити складову 1× від інших джерел — Balanset-1A має цей режим.
| Вібрація фундаменту (мм/с) | Інтерпретація | Дія |
|---|---|---|
| < 0.3 | Нижче порогу сприйняття | Скарг не очікується |
| 0,3 – 0,7 | Відчутний для чутливих мешканців | Прийнятний для промислового використання, граничний для комерційного |
| 0,7 – 1,5 | Чітко помітний | Потрібне дослідження — перевірте кріплення та з'єднання |
| > 1.5 | Ймовірні скарги, можливі структурні проблеми | Переробка ізоляції — м’якші кріплення, гнучкі труби або інерційна основа |
