Auswuchten von Forstmulcher-Rotoren: Der Schlüssel zum effizienten Betrieb

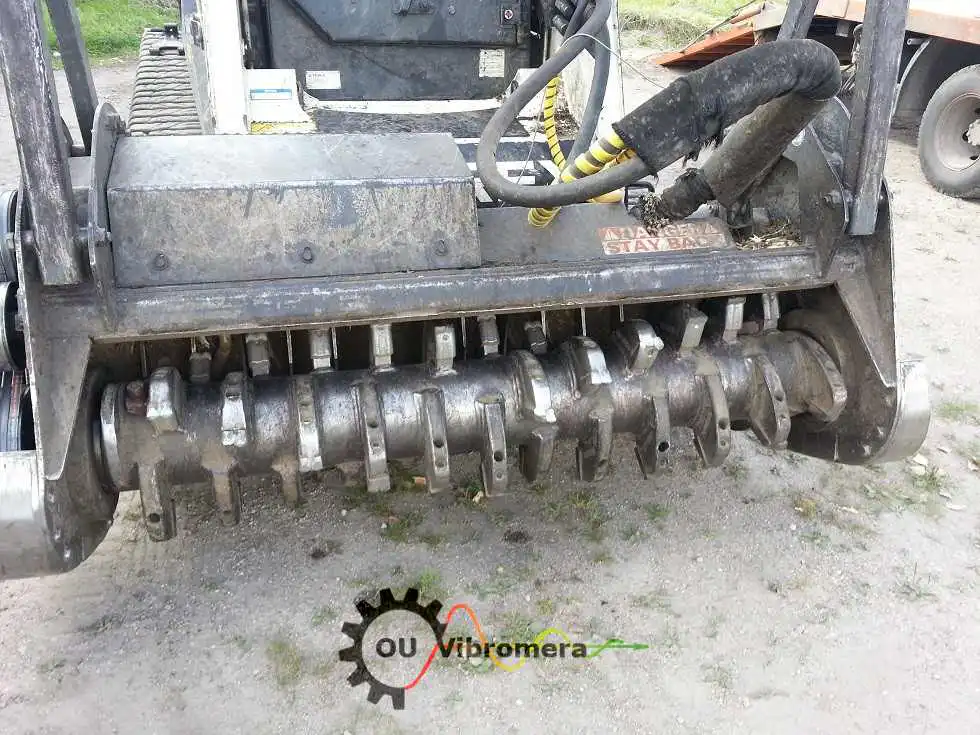

Forstmulcher sind leistungsstarke Maschinen, die die Vegetation zerkleinern und Brandschneisen anlegen. Das Herzstück des Mulchers ist ein mit speziellen Messern oder Zähnen ausgestatteter Rotor, der sich mit hoher Geschwindigkeit dreht, um Bäume und Sträucher zu zerkleinern. Durch intensive Nutzung und äußere Einflüsse kann der Rotor jedoch aus dem Gleichgewicht geraten, was zu Vibrationen führt.
Was ist Ungleichgewicht?
Unwucht ist ein Zustand, bei dem die Masse des Rotors relativ zu seiner Drehachse ungleichmäßig verteilt ist. Dies führt zu Zentrifugalkräften, die unerwünschte Vibrationen verursachen. Vibrationen wiederum können zu beschleunigtem Lagerverschleiß, Schäden an anderen Mulcherkomponenten, geringerer Effizienz und sogar zu Ausfällen führen.
Es gibt zwei Haupttypen von Ungleichgewichten: statische und dynamische.
Statisches Ungleichgewicht
Eine statische Unwucht entsteht, wenn der Schwerpunkt des Rotors von seiner Drehachse versetzt ist. Dies führt dazu, dass der Rotor eine Position anstrebt, in der sich der schwerere Teil unten befindet. Die statische Unwucht kann auch dann festgestellt werden, wenn sich der Rotor nicht dreht.
Ein Beispiel für einen Rotor mit statischer Unwucht ist in Abb.2 dargestellt.
Dynamisches Ungleichgewicht
Die dynamische Unwucht entsteht durch eine ungleichmäßige Massenverteilung über die Länge des Rotors. In diesem Fall werden während der Drehung Kräfte und Momente erzeugt, die zusätzliche Schwingungen verursachen. Dynamische Unwucht tritt nur auf, wenn sich der Rotor dreht.
Dynamische Unwucht des Rotors - Kopplung der Zentrifugalkräfte
Warum kann man ein dynamisches Ungleichgewicht nicht ohne Hilfsmittel korrigieren?
Viele Mechaniker und Betreiber versuchen, die Unwucht "nach Augenmaß" zu korrigieren, indem sie Gewichte auf dem Rotor hinzufügen oder entfernen, ohne spezielle Geräte zu verwenden. Dieser Ansatz ist jedoch nur bei statischer Unwucht wirksam. Bei dynamischer Unwucht, bei der sich schwere Punkte in verschiedenen Ebenen des Rotors befinden, ist es fast unmöglich, ihre Lage und den erforderlichen Massenausgleich visuell zu bestimmen.
Zur Beseitigung der dynamischen Unwucht werden spezielle Geräte benötigt - tragbare Auswuchtmaschinen, die Schwingungsamplitude und -phase genau messen und die erforderlichen Ausgleichsgewichte und deren Anbringungsorte berechnen können.
Nachteile der verstärkten Vibration
Erhöhte Rotorvibrationen können zu verschiedenen negativen Folgen führen:
- Beschleunigter Verschleiß von Lagern, Welle, Gehäuse und anderen Komponenten
- Schäden an der Hydraulikanlage und am Traktormotor
- Geringere Produktivität und höherer Kraftstoffverbrauch
- Schlechte Arbeitsbedingungen für den Bediener, erhöhte Ermüdung und das Risiko von Berufskrankheiten
- Erhöhtes Unfallrisiko
Field Balancing: Sparen Sie Zeit und Geld
Das Auswuchten des Mulcherrotors vor Ort mit einer tragbaren Auswuchtmaschine ist eine effektive Lösung, die den kostspieligen Prozess der Demontage, des Transports und der erneuten Montage der Ausrüstung vermeidet. Sie können die Unwucht schnell beseitigen und die Arbeit wieder aufnehmen, was die Ausfallzeiten minimiert und Zeit und Geld spart.
Schritt-für-Schritt-Auswuchtvorgang mit Balanset-1A
- Vorbereitung: Bringen Sie Schwingungssensoren am Mulchergehäuse in der Nähe der Rotorlager an. Die Sensoren sollten senkrecht zur Drehachse des Rotors ausgerichtet sein. Bringen Sie einen reflektierenden Marker am Rotor oder an der Riemenscheibe an. Befestigen Sie den Tachometer auf einem Magnetständer, so dass sein Laserstrahl auf die reflektierende Markierung trifft. Schließen Sie die Sensoren an das "Balanset-1A" an, das wiederum an einen Laptop angeschlossen ist. Starten Sie die spezielle Auswuchtsoftware.
- Erste Messung: Wählen Sie in der Software den Zwei-Ebenen-Auswuchtmodus. Wiegen Sie das Kalibrierungsgewicht und geben Sie sein Gewicht und den Installationsradius in das Programm ein. Starten Sie den Rotor des Mulchers und messen Sie den anfänglichen Schwingungspegel.
- Balancieren auf der ersten Ebene: Bringen Sie das Kalibriergewicht auf dem Rotor in der ersten Korrekturebene an (normalerweise näher an einem der Lager). Starten Sie den Rotor neu und messen Sie die Schwingungen. Stellen Sie sicher, dass die Schwingungen oder Phasenänderungen mindestens 20% betragen.
- Balancieren in der zweiten Ebene: Bringen Sie das Kalibriergewicht in die zweite Korrekturebene (in der Regel näher am anderen Lager) und führen Sie eine dritte Schwingungsmessung während der Rotation durch.
- Datenanalyse: Bestimmen Sie anhand der gewonnenen Daten die Ausgleichsgewichte und deren Einbauorte zum Auswuchten des Rotors.
- Anbringen der Korrekturgewichte: Bringen Sie die Ausgleichsgewichte an den vom Programm vorgegebenen Stellen am Rotor an.
- Verifizierung: Messen Sie die Schwingungen nach dem Einbau der Gewichte und stellen Sie sicher, dass die Schwingungen auf ein akzeptables Niveau reduziert sind. Falls erforderlich, fügen Sie einen Teil des Korrekturgewichts hinzu oder entfernen Sie es und überprüfen Sie die Waage erneut.
Balanset-1A: Ihr zuverlässiger Partner beim Rotorauswuchten
Das "Balanset-1A" ist ein tragbares Auswucht- und Schwingungsmessgerät, das sich perfekt zum Auswuchten von Rotoren verschiedener Typen und Größen eignet, einschließlich Forstmulcherrotoren.
Die wichtigsten Vorteile des Balanset-1A:
- Benutzerfreundlichkeit: Balanset-1A ist leicht zu erlernen und zu bedienen, auch für Personen ohne spezielle Kenntnisse im Bereich Vibration.
- Tragbarkeit: Das kompakte und leichte Gerät ist leicht zu transportieren und vor Ort zu verwenden.
- Hohe Genauigkeit: Das Balanset-1A bietet eine hohe Messgenauigkeit und gewährleistet eine hohe Auswuchtqualität.
- Multifunktionalität: Das Gerät kann nicht nur zum Auswuchten, sondern auch zur Schwingungsanalyse und Gerätediagnose eingesetzt werden.
- Erschwinglicher Preis: Das Balanset-1A bietet ein hervorragendes Preis-Leistungs-Verhältnis und macht professionelles Auswuchten für eine Vielzahl von Anwendern zugänglich.
Technische Daten:
- Bereich der RMS-Vibrationsgeschwindigkeitsmessung: 0,02 bis 80 mm/s
- Frequenzbereich der RMS-Vibrationsgeschwindigkeitsmessung: 5 bis 550 Hz
- Anzahl der Korrekturebenen: 1 oder 2
- Bereich der Drehzahlmessung: 100 bis 100.000 U/min
- Bereich der Schwingungsphasenverschiebungsmessung: 0 bis 360 Grad
- Grenzwerte des zulässigen absoluten Messfehlers der Schwingungsphasenverschiebung: ±1 Grad
Paketinhalt:
- USB-Schnittstellenblock
- Zwei Vibrationssensoren
- Optischer Sensor (Lasertachometer) mit Magnetfuß
- Skala
- Software
- Tragekoffer aus Kunststoff
Garantie: 1 Jahr
Vorteile der Verwendung von Balanset-1A:
- Sparen Sie Zeit und Geld: Das Auswuchten des Rotors vor Ort hilft, Ausfallzeiten zu vermeiden und Transport- und Reparaturkosten zu reduzieren.
- Gesteigerte Produktivität: Ein ausgewuchteter Rotor arbeitet effizienter und gewährleistet eine hohe Leistung des Mulchers.
- Verlängerte Lebenserwartung: Die Auswuchtung verringert die Belastung der Mulcherkomponenten und verlängert ihre Lebensdauer.
- Verbesserte Bedienerbedingungen: Geringere Vibrationen machen die Arbeit für den Fahrer angenehmer und sicherer.
Schlussfolgerung
Das Auswuchten des Rotors des Forstmulchers ist ein wichtiges Verfahren, das einen effizienten und sicheren Betrieb gewährleistet und die Lebensdauer des Geräts verlängert. Regelmäßiges Auswuchten verhindert schwerwiegende Probleme und senkt die Reparatur- und Wartungskosten.
Die Bedeutung des regelmäßigen Auswuchtens
Es wird empfohlen, den Rotor des Mulchers regelmäßig auszuwuchten, insbesondere nach intensivem Gebrauch oder wenn Anzeichen einer Unwucht, wie erhöhte Vibrationen oder Geräusche, auftreten. Dies hilft, das Mulchgerät in optimalem Zustand zu halten und verhindert kostspielige Ausfälle.
Empfehlungen für die Verwendung von Balanset-1A
- Korrekte Installation des Sensors: Stellen Sie sicher, dass die Vibrationssensoren sicher installiert und korrekt ausgerichtet sind.
- Genaue Messung von Gewicht und Radius: Verwenden Sie Waagen, um die Kalibrier- und Korrekturgewichte genau zu messen.
- Sicherheitsvorkehrungen: Befolgen Sie bei der Arbeit mit dem Mulchgerät stets die Sicherheitsvorschriften.
- Regelmäßige Ausgleichskontrollen: Überprüfen Sie regelmäßig die Auswuchtung des Rotors, insbesondere nach intensivem Gebrauch oder dem Austausch von Komponenten.
Mit dem tragbaren Auswucht- und Schwingungsmessgerät "Balanset-1A" können Sie den Rotor einfach und schnell direkt vor Ort auswuchten und so Zeit und Geld sparen und gleichzeitig die Leistung und Zuverlässigkeit Ihrer Maschine verbessern. Schieben Sie das Auswuchten nicht auf - kümmern Sie sich noch heute um Ihre Ausrüstung!
