Opseg upotrebe u stacionarnim mjernim sustavima

Statistički podaci o strukturi potrošnje uređaja za balansiranje proizvođača Vibromera pokazuju da se oko 30% ovih uređaja kupuje za stacionarne mjerno-računske sustave u strojevima za balansiranje ili postoljima.

Osnove dizajna stroja s mekim ležajem

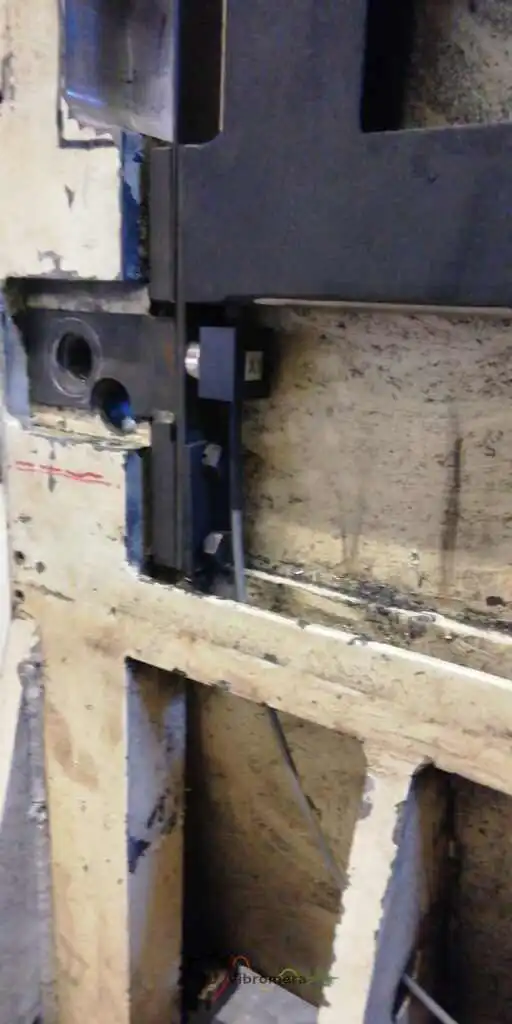

Ilustracija dizajna prikazuje mobilni okvir pričvršćen na stacionarna postolja pomoću vrpčastih opruga. Pod utjecajem centrifugalne sile koju stvara neravnoteža rotora, kolica mogu biti podvrgnuta horizontalnim oscilacijama u odnosu na stacionarno postolje. Ove oscilacije mjere se senzorom vibracija.

Ključne značajke strojeva s mekim ležajem

Dizajnom potpornog sustava postiže se niska prirodna frekvencija za oscilacije kolica, u rasponu od 1-2 Hz. To omogućuje balansiranje rotora u širokom frekvencijskom rasponu, počevši od 200 okretaja u minuti. Relativna jednostavnost proizvodnje takvih nosača čini ovaj dizajn vrlo privlačnim našoj bazi kupaca, koji često izrađuju vlastite specijalizirane strojeve za balansiranje.

Parametri koje treba uzeti u obzir pri projektiranju potpore

Jedan od najkritičnijih parametara koje treba uzeti u obzir pri projektiranju i proizvodnji ovih nosača su njihove prirodne frekvencije oscilacija. Ove su frekvencije presudne za točno mjerenje amplitude i faze vibracija. U slučajevima kada se frekvencija prirodnog osciliranja nosača podudara s rotacijskom frekvencijom rotora (rezonancija), precizna mjerenja postaju gotovo nemoguća.

Implikacije rezonancije

Tijekom balansiranja bilo kojeg mehanizma u zoni rezonancije, čak i manje promjene frekvencije mogu dovesti do značajne nestabilnosti u rezultatima mjerenja. To utječe na točnost korektivnih parametara težine i u konačnici ugrožava kvalitetu balansiranja. Za strojeve s mekim ležajevima, donja granica dopuštenih radnih frekvencija za balansirani rotor trebala bi premašiti prirodnu frekvenciju osciliranja nosača najmanje 2-3 puta.

Ovaj članak ima za cilj rasvijetliti napredne primjene i kritične parametre koje treba uzeti u obzir pri korištenju opreme Vibromera u strojevima za balansiranje s mekim ležajevima.
