เหตุใดการปรับสมดุลล้อในรถจึงดีกว่าการปรับสมดุลล้อในร้าน

คำแนะนำมาตรฐานสำหรับปัญหาเพลาขับสั่นคือ "ถอดออกแล้วนำไปที่ร้านปรับสมดุล" และมันก็ได้ผล — บางครั้ง แต่บ่อยกว่าที่คุณคาดคิด เพลาขับจะกลับมาจากร้าน คุณประกอบกลับเข้าไปแล้ว การสั่นก็ยังคงอยู่ หรืออาจแย่ลงกว่าเดิม.

เหตุผลนั้นง่ายมาก เครื่องปรับสมดุลจะหมุนเพลาในแบริ่งของมันเอง ซึ่งโดยปกติจะเป็นแบริ่งรูปตัว V หรือลูกกลิ้ง แต่รถของคุณหมุนเพลาผ่านหน้าแปลนของชุดเกียร์ส่งกำลัง แบริ่งตัวรับ หน้าแปลนอินพุตของเฟืองท้าย และข้อต่อยูสองหรือสี่ตัว ซึ่งไม่มีชิ้นส่วนเหล่านั้นอยู่บนแท่นซ่อมในอู่ หน้าแปลนที่เบี่ยงศูนย์ไป 0.05 มม. แบริ่งตัวรับที่มีการเบี่ยงเบนเล็กน้อย มุมการทำงานของข้อต่อยูที่สร้างฮาร์โมนิก 2 เท่า ทั้งหมดนี้ล้วนมีส่วนทำให้เกิดการสั่นสะเทือนที่คุณรู้สึก อู่ซ่อมจะแก้ไขเฉพาะเพลาเพียงอย่างเดียว แต่การปรับสมดุลในรถยนต์จะแก้ไขทั้งระบบ.

นอกจากนี้ยังมีเหตุผลเชิงปฏิบัติอีกด้วย: การถอดเพลาขับออกจากรถขับเคลื่อนสี่ล้อที่มีเพลาสองชิ้นและตลับลูกปืนรองรับนั้นใช้เวลาถึงหนึ่งชั่วโมง การติดตั้งกลับเข้าไปใหม่ให้ถูกต้อง — การทำเครื่องหมายเฟส การขันน็อตหน้าแปลน การจัดแนวตลับลูกปืน — ก็ใช้เวลาอีกหนึ่งชั่วโมง และหากการสมดุลยังไม่ถูกต้อง คุณก็ต้องทำทั้งหมดอีกครั้ง การปรับสมดุลในรถยนต์จะข้ามขั้นตอนเหล่านั้นไปทั้งหมด ติดตั้งเซ็นเซอร์ ทำการวัดสามครั้ง ติดตั้งอุปกรณ์แก้ไข แล้วก็เสร็จเรียบร้อย.

ตรวจสอบวินิจฉัยก่อน: เป็นความไม่สมดุลจริงหรือไม่?

ก่อนที่คุณจะทำการทดสอบน้ำหนัก คุณต้องรู้ก่อนว่าปัญหาเกิดจากการไม่สมดุลหรือไม่ การสั่นสะเทือนของเพลาขับมีสาเหตุได้หลายประการ และการปรับสมดุลแก้ไขได้เพียงสาเหตุเดียวเท่านั้น การละเลยการตรวจสอบวินิจฉัยเป็นวิธีที่เร็วที่สุดในการเสียเวลาเป็นชั่วโมงโดยที่ยังคงมีอาการสั่นอยู่.

เซ็นเซอร์บนตัวเรือนเฟืองท้าย เครื่องวัดความเร็วรอบแบบเลเซอร์เล็งไปที่เครื่องหมายสะท้อนแสง นี่คือวิธีที่ระบบอ่านค่าการสั่นสะเทือนจากระนาบด้านหลัง.

สาเหตุทั่วไปของการเสียสมดุลของเพลาขับ

รอยบุ๋มบนท่อ. แม้แต่รอยบุบเล็กน้อยก็ทำให้จุดศูนย์กลางมวลเปลี่ยนไปได้ เศษวัสดุบนถนน การยกแม่แรงอย่างไม่ระมัดระวัง เพลาตกหล่นระหว่างการซ่อมบำรุง — สิ่งเหล่านี้เกิดขึ้นได้ รอยบุบไม่ได้หมายความว่าเพลาจะงอเสมอไป (ตรวจสอบการเบี่ยงเบน) แต่ก็ทำให้เกิดความไม่สมดุลได้.

ตุ้มถ่วงสมดุลของโรงงานหายไป. เพลาขับของรถยนต์ที่ผลิตโดยโรงงานผู้ผลิต (OEM) จะมีตุ้มถ่วงขนาดเล็กเชื่อมติดอยู่ เมื่อเวลาผ่านไปหลายปีจากการใช้งานบนถนนที่มีเกลือ การสั่นสะเทือน และแรงกระแทก ตุ้มถ่วงเหล่านี้อาจหลุดออกได้ หากคุณเห็นจุดที่สะอาดตรงที่เคยมีตุ้มถ่วงอยู่ นั่นคือสาเหตุของความไม่สมดุล.

การเปลี่ยนข้อต่อยูหรือตลับลูกปืนตัวรับแรง. ชิ้นส่วนใหม่จะมีน้ำหนักแตกต่างจากชิ้นส่วนเดิมเล็กน้อย การวางแนวของข้อต่ออาจเปลี่ยนแปลงไปในระหว่างการประกอบใหม่ นี่เป็นสาเหตุที่พบบ่อยที่สุดของ "การสั่นสะเทือนหลังการซ่อมแซม" — เพลาได้รับการปรับสมดุลด้วยข้อต่อเดิม และข้อต่อใหม่ทำให้สมดุลนั้นเสียไป.

การจัดวางตำแหน่งของแอกไม่ถูกต้อง. ในเพลาแบบสองชิ้น ส่วนยึดที่ปลายแต่ละด้านของเพลาจะต้องอยู่ในระนาบการหมุนเดียวกัน หากเอียงไป 90° (ซึ่งเป็นข้อผิดพลาดที่พบบ่อยในการประกอบใหม่) เพลาจะเกิดการสั่นสะเทือนอย่างรุนแรงเป็นสองเท่า ซึ่งการปรับสมดุลไม่สามารถแก้ไขได้ ควรทำเครื่องหมายแสดงเฟสก่อนการถอดประกอบเสมอ.

การติดตั้งเซ็นเซอร์และการเตรียมยานพาหนะ

การจัดวางเซ็นเซอร์

เพลาขับเป็นโรเตอร์ยาวที่มีจุดรองรับทั้งสองด้าน (และบางครั้งก็ตรงกลาง) การปรับสมดุลแบบสองระนาบเป็นมาตรฐานทั่วไป ซึ่งจะแก้ไขทั้งความไม่สมดุลแบบสถิตและความไม่สมดุลแบบคู่ การปรับสมดุลแบบระนาบเดียวในรถยนต์ขนาดเล็กบางรุ่นอาจใช้ได้กับการปรับสมดุลแบบระนาบเดียว แต่การปรับสมดุลแบบสองระนาบนั้นปลอดภัยกว่าเสมอ.

เซ็นเซอร์ 1 (ระนาบด้านหน้า): ติดตั้งบนตัวเรือนเกียร์หรือชุดเกียร์ส่งกำลัง ให้ใกล้กับข้อต่อเพลาขับหน้ามากที่สุด ทำความสะอาดพื้นผิว การติดตั้งแบบแม่เหล็ก ในทิศทางรัศมี (ตั้งฉากกับแกนเพลา) ตรวจสอบให้แน่ใจว่าไม่โยกเยก เพราะเซ็นเซอร์ที่โยกเยกจะให้ค่าการอ่านที่ผิดพลาด.

เซ็นเซอร์ 2 (ระนาบด้านหลัง): ติดตั้งที่ด้านหลังของตัวเรือนเฟืองท้าย ใกล้กับบริเวณซีลเฟืองตัวเล็ก หลักการเดียวกัน: พื้นผิวสะอาด ตัวยึดแม่เหล็กแข็งแรง และติดตั้งในทิศทางรัศมี.

การอ้างอิงมาตรวัดความเร็วรอบ

ติดแถบเทปสะท้อนแสงเข้ากับท่อหรือหน้าแปลนของเพลาขับ — นี่คือจุดอ้างอิง 0° ของคุณ วางเครื่องวัดรอบเลเซอร์บนขาตั้งแม่เหล็กเพื่อให้ลำแสงกระทบกับจุดอ้างอิงขณะหมุน ตรวจสอบให้แน่ใจว่าเครื่องวัดรอบรับสัญญาณ RPM ที่ชัดเจนและเสถียรก่อนเริ่มใช้งาน — หากสัญญาณกระพริบ ให้ปรับตำแหน่งเทปหรือเลเซอร์.

ภาพระยะใกล้: เซ็นเซอร์วัดความเร่งบนตัวเรือนเกียร์ (ระนาบด้านหน้า), เครื่องวัดความเร็วรอบแบบเลเซอร์บนขาตั้งแม่เหล็กเล็งไปที่เทปสะท้อนแสงบนเพลา.

ขั้นตอนการปรับสมดุลระนาบ 2 ระนาบ

อุปกรณ์: บาลานเซ็ต-1A อุปกรณ์ที่ใช้ทดสอบ ได้แก่ เครื่องวัดความเร่ง 2 ตัว เครื่องวัดความเร็วรอบด้วยเลเซอร์ และแล็ปท็อป น้ำหนักทดสอบ: แคลมป์รัดท่อแบบเฟืองตัวหนอนที่มีเส้นผ่านศูนย์กลางเพลาที่ถูกต้อง และเครื่องชั่งอิเล็กทรอนิกส์.

น้ำหนักแก้ไข: แคลมป์ การเชื่อม และเทคนิคการใช้แคลมป์สองตัว

มีสองวิธีในการติดตั้งมวลปรับแก้เข้ากับเพลาขับในภาคสนาม.

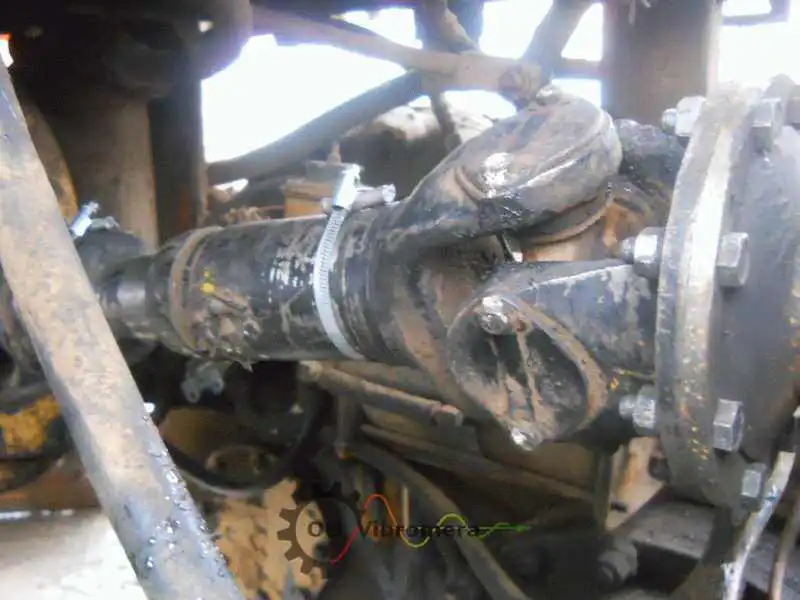

แคลมป์รัดท่อแบบเฟืองตัวหนอน เป็นวิธีที่ใช้กันทั่วไปที่สุดสำหรับการทำงานในรถยนต์ หัวสกรูของแคลมป์ทำหน้าที่เป็นน้ำหนักที่รวมศูนย์ และคุณหมุนแคลมป์รอบเพลาเพื่อวางตำแหน่งสกรูในมุมที่คำนวณไว้ รวดเร็ว ปรับได้ และไม่จำเป็นต้องเชื่อม น้ำหนักของแคลมป์จะแตกต่างกันไปตามขนาด — ชั่งน้ำหนักด้วยเครื่องชั่งอิเล็กทรอนิกส์ ไม่ใช่ดูจากฉลาก คุณภาพเป็นสิ่งสำคัญ: ใช้แคลมป์แบบหนอนสแตนเลส ขันให้แน่น และใช้สารล็อคเกลียว.

การเชื่อม เป็นวิธีแก้ปัญหาแบบถาวรและเป็นมืออาชีพ เชื่อมแผ่นเหล็กหรือแหวนรองขนาดเล็กเข้ากับท่อเพลาในตำแหน่งที่คำนวณไว้ อาจต้องใช้แรงงานมากขึ้น แต่ไม่มีความเสี่ยงต่อการเคลื่อนตัว เหมาะสำหรับรถบรรทุกขนาดใหญ่และรถยนต์เพื่อการพาณิชย์.

รายงานภาคสนาม: รถ SUV ขับเคลื่อนสี่ล้อ มีอาการสั่นต่อเนื่องหลังการเปลี่ยนข้อต่อยู

รถยนต์โตโยต้า แลนด์ครุยเซอร์ 200 คันหนึ่งเข้ามาซ่อมเนื่องจากมีอาการสั่นสะเทือน โดยเกิดขึ้นในช่วงความเร็ว 80-120 กม./ชม. และจะสั่นมากขึ้นเมื่อเร่งความเร็ว ทางร้านได้เปลี่ยนข้อต่อยูของเพลาขับหลังทั้งสองข้างแล้ว และส่งเพลาไปปรับสมดุลแล้ว ผลการตรวจสอบพบว่า "อยู่ในเกณฑ์มาตรฐาน" แต่การสั่นสะเทือนก็ยังคงอยู่.

เราติดตั้ง Balanset-1A บนแท่นยก เริ่มจาก FFT ก่อน: พบพีคหลัก 1 เท่าที่ความเร็วรอบเพลา เฟสสะอาดและเสถียร — ยืนยันแล้วว่าเกิดความไม่สมดุล ไม่ใช่การจัดแนวหรือความหลวม การสั่นสะเทือนพื้นฐาน: 6.8 มม./วินาที ที่เซ็นเซอร์เฟืองท้ายด้านหลัง 3.2 มม./วินาที ที่เซ็นเซอร์เกียร์ส่งกำลัง ทั้งสองค่าสูงกว่าเกณฑ์ความสบายมาก.

ปัญหาอยู่ที่หน้าแปลน ร้านปรับสมดุลได้ทำการแก้ไขเพลาในบล็อกรูปตัว V ของเครื่องแล้ว แต่เมื่อยึดเข้ากับหน้าแปลนของเฟืองท้าย (ซึ่งมีค่าความคลาดเคลื่อน 0.04 มม.) ความไม่สมดุลของระบบก็แตกต่างจากตอนทดสอบบนแท่น การแก้ไขของร้านนั้นถูกต้องสำหรับเครื่องของพวกเขา แต่ไม่ถูกต้องสำหรับรถจริง.

การปรับแก้แบบสองระนาบภายในรถ: 14 กรัมที่แอกด้านหน้า (แคลมป์ท่อ), 9 กรัมที่หน้าแปลนด้านหลัง (แคลมป์ตัวที่สอง).

ลูกค้ารายนี้เสียเงินไป 350 ยูโรสำหรับค่าปรับสมดุลล้อที่ร้าน และอีก 200 ยูโรสำหรับค่าแรงในการถอดและติดตั้งเพลาใหม่ถึงสองครั้ง แต่การปรับสมดุลล้อในรถใช้เวลาเพียง 55 นาที และแก้ไขปัญหาได้ในครั้งเดียว การสั่นสะเทือนที่เซ็นเซอร์ด้านหลังลดลงจาก 6.8 มม./วินาที เหลือ 0.4 มม./วินาที ลูกค้าไม่รู้สึกถึงการสั่นสะเทือนใดๆ ขณะขับด้วยความเร็วสูงบนทางหลวง หกเดือนต่อมา: ไม่มีปัญหาเกิดขึ้นซ้ำอีก.

มาตรฐาน ISO 1940 ระดับความหยาบและเป้าหมายการสั่นสะเทือน

มาตรฐาน ISO 1940-1 กำหนดระดับคุณภาพการสมดุลโดยพิจารณาจากความเร็วที่อนุญาตของจุดศูนย์กลางมวลของโรเตอร์ (มม./วินาที) สำหรับเพลาขับ:

ในทางปฏิบัติ ตัวเลขที่สำคัญต่อความพึงพอใจของลูกค้าคือความเร็วการสั่นสะเทือนที่จุดรองรับแบริ่ง ตัวเลขเหล่านี้เป็นเป้าหมายที่เป็นรูปธรรมโดยอิงจากประสบการณ์ภาคสนาม:

เพลาแบบหลายชิ้น, การสั่นสะเทือน และเคสขอบ

เพลาหลายชิ้นพร้อมตลับลูกปืนรองรับ

รถยนต์ขับเคลื่อนสี่ล้อและรถกระบะฐานล้อยาวหลายรุ่นใช้เพลาขับแบบสองชิ้นหรือสามชิ้นพร้อมตลับลูกปืนตัวกลาง ทำให้เกิดระบบเชื่อมต่อแบบยืดหยุ่น การปรับแก้แบบสองระนาบมาตรฐานที่ปลายเพลาส่วนใหญ่มักได้ผล — การเชื่อมต่อผ่านตลับลูกปืนตัวกลางจะส่งผ่านอิทธิพลของการปรับแก้ไปยังทั้งสองส่วน.

หากการสั่นสะเทือนที่เหลืออยู่ยังคงสูงกว่าเป้าหมายหลังจากแก้ไขแบบ 2 ระนาบแล้ว ให้ดำเนินการแก้ไขแต่ละส่วนของเพลาแยกกัน ปรับสมดุลส่วนหน้าด้วยเซ็นเซอร์ที่ติดตั้งบนชุดเกียร์และแบริ่งตัวรับแรง จากนั้นปรับสมดุลส่วนหลังด้วยเซ็นเซอร์ที่ติดตั้งบนแบริ่งตัวรับแรงและเฟืองท้าย วิธีการแบบลำดับนี้จะช่วยจัดการกับกรณีที่การเชื่อมต่ออ่อนเกินไปจนค่าสัมประสิทธิ์อิทธิพลไม่สามารถถ่ายทอดได้อย่างชัดเจน.

การสั่นพ้อง (ความเร็ววิกฤต)

เพลาขับทุกอันมีความเร็ววิกฤตในการดัดงอ ซึ่งก็คือความเร็วรอบที่ความถี่ธรรมชาติของเพลาถูกกระตุ้น หากความเร็วในการทำงานของคุณอยู่ใกล้กับความเร็ววิกฤตนี้ การสั่นสะเทือนจะเพิ่มขึ้นโดยไม่คำนึงถึงคุณภาพการปรับสมดุล และเฟสจะไม่มีเสถียรภาพ การปรับสมดุลจะไม่ช่วยอะไร.

ทดสอบ: ลองปรับความเร็วขึ้นลงทีละ 100–200 รอบต่อนาที ถ้าการสั่นสะเทือนลดลงอย่างรวดเร็วเมื่อความเร็วเปลี่ยนแปลงเล็กน้อย นั่นคือปรากฏการณ์เรโซแนนซ์ วิธีแก้ไขคือการเปลี่ยนเพลา (ให้สั้นลง แข็งขึ้น หรือใช้ท่อที่มีเส้นผ่านศูนย์กลางต่างกัน) หรือเปลี่ยนช่วงความเร็วในการทำงาน ไม่ใช่การเพิ่มน้ำหนัก.

การสั่นสะเทือนหลังการผ่าตัดเปลี่ยนข้อต่อยู

นี่เป็นเหตุผลที่พบบ่อยที่สุดที่ลูกค้าต้องการปรับสมดุลเพลาขับ ข้อต่อใหม่จะเปลี่ยนการกระจายมวล และทิศทางของแอกอาจเปลี่ยนไป ก่อนปรับสมดุล ให้ตรวจสอบเฟสของแอก — หากหูแอกด้านขาเข้าและขาออกไม่ได้อยู่ในระนาบเดียวกัน คุณจะมีการสั่นสะเทือนแบบ 2 เท่า ซึ่งการปรับสมดุลไม่สามารถแก้ไขได้ ทำเครื่องหมายตำแหน่งของแอกก่อนถอดประกอบ หากเฟสผิดอยู่แล้ว ให้แก้ไขก่อน จากนั้นจึงปรับสมดุล.

ข้อมูลจำเพาะของ Balanset-1A

ชุดอุปกรณ์ประกอบด้วย เซ็นเซอร์วัดความเร่ง 2 ตัว, เครื่องวัดความเร็วรอบด้วยเลเซอร์พร้อมขาตั้งแม่เหล็ก, โมดูลเชื่อมต่อ, สาย USB, เครื่องชั่งอิเล็กทรอนิกส์, เทปสะท้อนแสง, กระเป๋าพกพา และซอฟต์แวร์ สามารถใช้งานได้กับแล็ปท็อปทุกรุ่นที่ใช้ระบบปฏิบัติการ Windows.
