موازنة أجهزة الطرد المركزي الصناعية: توقف عن الاهتزاز وتجنب التوقف
مشكلة: كان جهاز طرد مركزي صناعي في مصنع للمنسوجات المنزلية (يُستخدم لغسل وتجفيف الوسائد) يهتز بعنف، مُهتزًا أرضية المصنع بالكامل. لم يُثر هذا الضجيج قلق الموظفين فحسب، بل زاد من الضغط على محامل الجهاز وهيكله. هذا السيناريو شائع في العديد من المصانع: إذ يُمكن لجهاز طرد مركزي غير متوازن أن يُستنزف ميزانيات الصيانة بهدوء، ويُؤدي إلى أعطال غير متوقعة.
حتى اختلال التوازن البسيط قد يُحدث تأثيرًا هائلًا. عند حوالي 3000 دورة في الدقيقة، يُمكن لكتلة صغيرة وزنها 10 غرامات خارج المركز أن تُمارس قوة تُقارب 30 كجم على محامل الدوار. بمضاعفة السرعة، تتضاعف هذه القوة أربع مرات - ما يُحتمل أن يزيد عن 100 كجم من القوة الناتجة عن نفس الوزن الصغير. حل: الخبر السار هو أنه من خلال موازنة دوار جهاز الطرد المركزي بشكل صحيح، يمكنك التخلص من هذه الاهتزازات المدمرة. في هذه المقالة، سنشرح سبب اهتزاز أجهزة الطرد المركزي، وكيفية التعرف على علامات اختلال التوازن، والأهم من ذلك، كيفية إجراء موازنة ديناميكية للدوار خطوة بخطوة. يمكن إجراء هذه العملية في الموقع باستخدام جهاز تحليل محمول، مما يضمن التشغيل السلس ويوفر عليك تكاليف التشغيل. مال (من تقليل الضرر ووقت التوقف)، وقت (عن طريق تجنب عمليات الإغلاق غير المخطط لها)، وضمان مصداقية and أمان في عملياتك.

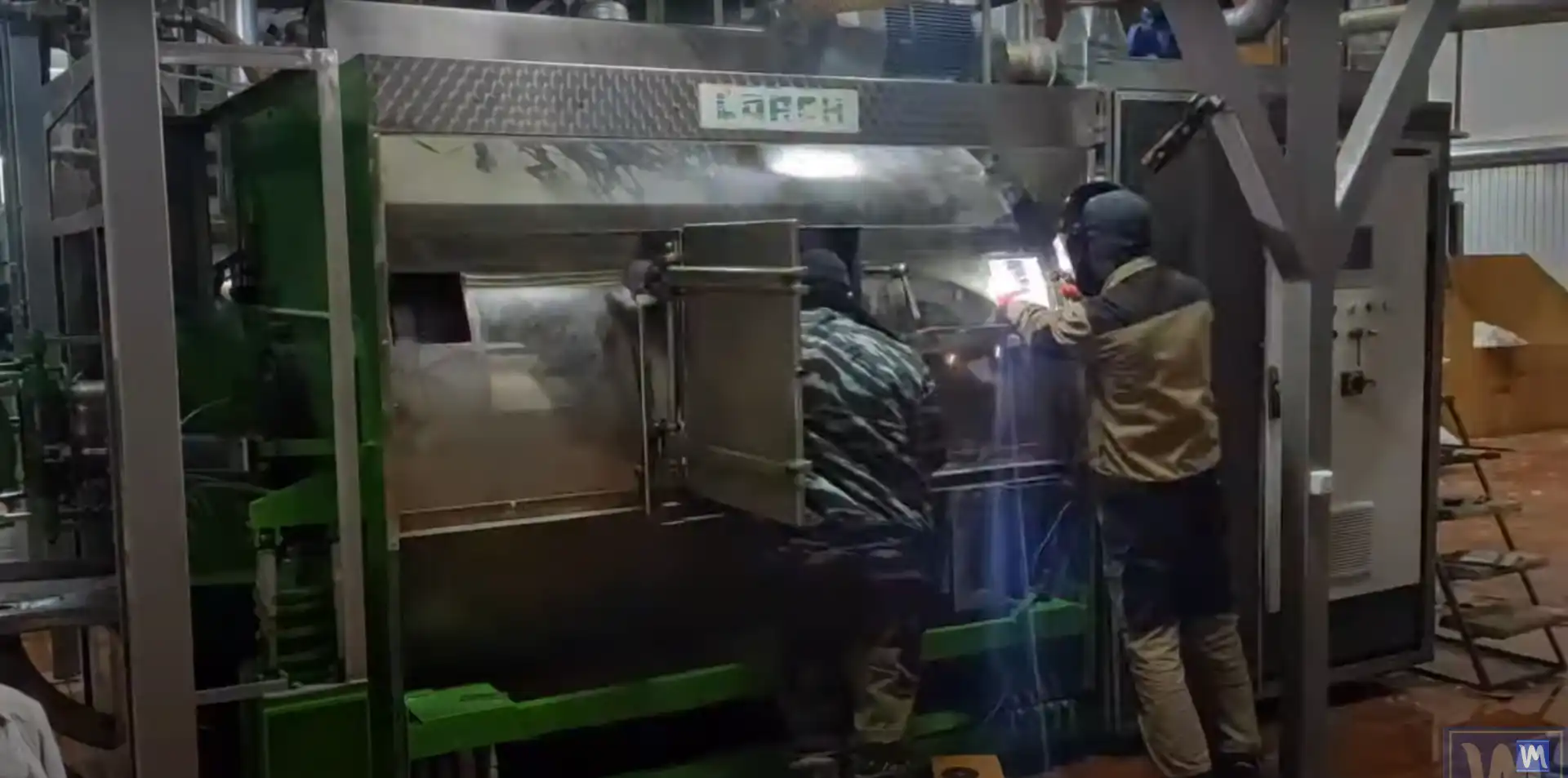

في الفيديو أدناه، يُمكنك مشاهدة مثال على هذه المشكلة وحلها في مصنع الوسائد. تعرّضت الغسالة الصناعية (جهاز الطرد المركزي) لاهتزازات شديدة قبل عملية الموازنة، وبعد إجراء عملية الموازنة باستخدام جهاز Balanset-1A، عملت بسلاسة.
فهم الاهتزاز وعدم التوازن في أجهزة الطرد المركزي
ما هو الاهتزاز؟ في أجهزة الطرد المركزي، الاهتزاز هو الحركة التذبذبية أو الاهتزاز الذي يحدث عند دوران الدوار. يدور الدوار المتوازن تمامًا بهدوء وسلاسة. ومع ذلك، إذا كان أي جزء من الكتلة موزعًا بشكل غير متساوٍ، فسيبدأ الدوار بالاهتزاز أثناء دورانه. تخيل كيف يتسبب حمل غسالة ملابس غير متوازن في اهتزازها أثناء دورة العصر - وينطبق المبدأ نفسه على أجهزة الطرد المركزي الصناعية وغيرها من الدوارات عالية السرعة.
الأسباب الشائعة لاهتزاز أجهزة الطرد المركزي: هناك عدة عوامل قد تؤدي إلى اهتزاز زائد في أجهزة الطرد المركزي. من أكثرها شيوعًا:
- Rotor imbalance: التوزيع غير المتساوي للكتلة في الدوار (نقطة ثقل). هذا هو السبب الرئيسي للاهتزاز ومحور التوازن.
- تشوه الدوار: مكونات الدوار المنحنية أو المشوهة التي تؤدي إلى اختلال التوازن.
- مشاكل المحمل: المحامل البالية أو التالفة، أو تركيب المحامل بشكل غير صحيح، مما قد يسمح باللعب الزائد وعدم المحاذاة.
- عدم تناسق التجميع: أجزاء الدوار أو المكونات المرفقة (مثل السلال أو الحوامل أو حتى الأحمال داخل أجهزة الطرد المركزي) ليست مرتبة بشكل متماثل أو بها تناقضات في التصنيع.
- العوامل الخارجية: إن عدم تثبيت جهاز الطرد المركزي بشكل ثابت (الأساس غير المستوي أو المفكوك)، أو الرنين مع الآلات الأخرى، يمكن أن يؤدي إلى تفاقم الاهتزازات.
مع أن مشاكل مثل المحامل أو التركيب قد تُسبب اهتزازات، فمن المهم ملاحظة أنه في حال اختلال توازن جهاز الطرد المركزي بشكل جوهري، فلن يُوقف الاهتزاز تمامًا أي شد أو تركيب محامل جديدة. يجب معالجة السبب الجذري: اختلال توازن الدوار نفسه.
اختلال التوازن الثابت مقابل اختلال التوازن الديناميكي
هناك نوعان رئيسيان من اختلال توازن الدوار الذي يمكن أن يسبب الاهتزاز:
- اختلال التوازن الثابت: يحدث هذا عندما ينحرف مركز كتلة الدوار عن محور دورانه. إذا وُضع الدوار على قضبان حادة، فسيتدحرج الدوار غير المتوازن بشكل ثابت باستمرار، مما يؤدي إلى تعليق النقطة الثقيلة للأسفل. عادةً ما يتسبب اختلال التوازن الثابت في اهتزاز جهاز الطرد المركزي في مستوى واحد (يشبه العجلة غير المتوازنة - ترتد لأعلى ولأسفل).
- اختلال التوازن الديناميكي (اللحظي): يحدث هذا عندما تتوزع كتلة الدوار بشكل غير متساوٍ على مستويات مختلفة، مما يُسبب تذبذبًا أو تأثيرًا متأرجحًا أثناء دورانه. قد يكون الدوار متوازنًا على مستوى واحد، ولكنه يظل متذبذبًا لأن أحد طرفيه أثقل على أحد الجانبين، والطرف الآخر أثقل على الجانب الآخر. يُؤدي اختلال التوازن الديناميكي (ويُسمى أيضًا اختلال التوازن الثنائي) إلى دوران الدوار أو "اهتزازه" أثناء دورانه. تُعاني معظم أجهزة الطرد المركزي الصناعية الكبيرة من اختلال ديناميكي معين، وتتطلب موازنة على مستويين لتصحيح ذلك.
عمليًا، تُعدّ الموازنة الديناميكية العملية المُستخدمة لمعالجة اختلالات التوازن الساكنة والديناميكية في أجهزة الطرد المركزي عالية السرعة. تتضمن هذه العملية تدوير الدوار وقياس الاهتزازات لتحديد موضع إضافة الوزن أو إزالته. على النقيض من ذلك، قد تكون الموازنة الساكنة كافية للدوارات الصغيرة أو عند وجود مشكلة في مستوى واحد فقط (على سبيل المثال، قد تتطلب موازنة عجلة طحن بسيطة موازنة ساكنة فقط). أما بالنسبة لأجهزة الطرد المركزي الصناعية، عادةً ما يكون التوازن الديناميكي في المستويين ضروريًا لتحقيق عملية سلسة حقًا.
لماذا يُعد جهاز الطرد المركزي غير المتوازن مشكلة كبيرة؟
إن اختلال توازن جهاز الطرد المركزي ليس مجرد إزعاج بسيط، بل يُشكل تهديدًا لصحة معداتك وكفاءة تشغيلها. إليك أهم المشاكل الناجمة عن الاهتزاز المفرط:
- التآكل والتلف المتسارع: يُعرِّض الاهتزاز مكونات مثل المحامل والأعمدة والأختام والقواعد لإجهاد متكرر. يؤدي هذا إلى تآكل أسرع، وأعطال متكررة، وتقصير عمر خدمة جهاز الطرد المركزي. من الناحية المالية، ستنفق المزيد على قطع الغيار والإصلاحات، وستعاني من فترات توقف أطول.
- انخفاض جودة المنتج: تُستخدم العديد من أجهزة الطرد المركزي (خاصةً في صناعات مثل الصناعات الكيميائية والصيدلانية وتجهيز الأغذية) لفصل المواد أو معالجتها. قد يُعيق الاهتزاز عملية الفصل السلس للمكونات. على سبيل المثال، قد لا يفصل جهاز الطرد المركزي غير المتوازن السوائل عن المواد الصلبة بنفس درجة النظافة، مما يؤدي إلى انخفاض جودة المخرجات أو عدم اتساق النتائج. في الحالات القصوى (كما هو الحال في إنتاج الأدوية)، قد يُتلف هذا دفعات كاملة من المنتج.
- زيادة الضوضاء وتعب المشغل: غالبًا ما تُصدر أجهزة الطرد المركزي المهتزة أصواتًا عالية، أزيزًا أو خشخشة. وهذا لا يُخالف معايير الضوضاء في مكان العمل فحسب، بل يجعل البيئة غير مريحة أو حتى خطرة على الموظفين، بل يُسهم أيضًا في إرهاق المُشغّل وإجهاده. ومع مرور الوقت، يُمكن أن يُؤثر الضجيج والاهتزاز المفرطان سلبًا على تركيز العمال ومعنوياتهم.
- الأضرار الهيكلية ومخاطر السلامة: يمكن أن تؤدي الاهتزازات الشديدة إلى ارتخاء البراغي وتشقق أو تدهور أساسات الآلة. كما قد يتضرر هيكل جهاز الطرد المركزي بأكمله، وحتى المنصة التي يُركّب عليها. وفي أسوأ الحالات، قد ينهار جزء من جهاز الطرد المركزي بسبب الإجهاد، مما يؤدي إلى عطل كارثي. لا يمكن المبالغة في خطورة هذا الخطر على السلامة، إذ يمكن أن يُلحق تفكك الدوار عالي السرعة أضرارًا جسيمة بالمنشأة ويُشكّل خطرًا يهدد حياة العاملين.
Bottom line: تجاهل اهتزاز جهاز الطرد المركزي سيكلفك الكثير. قد يؤدي ذلك إلى توقف العمل بشكل مكلف (تخيل الاضطرار إلى إيقاف الإنتاج لإجراء إصلاحات طارئة)، وارتفاع فواتير الصيانة، واحتمالية وقوع حوادث تتعلق بالمسؤولية القانونية أو الصحة والسلامة. لذلك، تُعد الموازنة والصيانة الاستباقية أمرًا بالغ الأهمية.
مع زيادة سرعة الدوران، يصبح تأثير أي خلل، حتى لو كان صغيراً، أكثر حدة بشكل كبير. إذا ضاعفتَ سرعة جهاز الطرد المركزي، فإن قوى الاختلال تتضاعف أربع مرات. ولهذا السبب، تتطلب أجهزة الطرد المركزي الصناعية عالية السرعة موازنة دقيقة للغاية - فما قد يكون اهتزازًا خفيفًا بسرعة منخفضة يتحول إلى اهتزاز عنيف عند التشغيل بأقصى سرعة.
Balanset-1A: Your Reliable Assistant in Centrifuge Balancing
إذًا، كيف نحل مشكلة الاهتزاز بفعالية؟ يكمن الحل في موازنة دوار جهاز الطرد المركزي، والتكنولوجيا الحديثة تجعل هذه العملية أسهل من أي وقت مضى. Balanset-1A جهاز محمول لتحليل الاهتزازات وموازنة الديناميكية، مصمم خصيصًا للدوارات مثل تلك الموجودة في أجهزة الطرد المركزي (وكذلك المراوح، والكسارات، والتوربينات، وغيرها من الآلات الصناعية). إنه في الأساس مجموعة أدوات تتيح لك إجراء موازنة احترافية. في موقعك، دون الحاجة إلى تفكيك الماكينة وإرسال الدوار إلى منشأة متخصصة.
الميزات الرئيسية لـ Balanset-1A: يأتي هذا الجهاز مزودًا بمستشعري تسارع لقياس الاهتزازات في مستويين، ومقياس سرعة دوران ليزري لاكتشاف سرعة الدوران والطور، وبرنامج موازنة سهل الاستخدام. وضع مقياس الاهتزازيمكن لجهاز Balanset-1A أن يعمل كمقياس اهتزازات، ليمنحك مستويات اهتزاز إجمالية، وحتى طيف تحويل فورييه السريع (FFT) لتشخيص المشكلات. وضع التوازنيُرشدك هذا الجهاز خلال إضافة وزن تجريبي، ثم يحسب أوزان التصحيح الدقيقة اللازمة لمعالجة اختلال التوازن. يدعم الجهاز الموازنة أحادية المستوى (الثابتة) وثنائية المستوى (الديناميكية)، مما يُلبي احتياجات جميع أنواع أجهزة الطرد المركزي تقريبًا. باستخدام Balanset-1A، يُمكنك تحقيق توازن دقيق في وقت قصير، مما يُقلل الاهتزاز إلى مستويات آمنة وفقًا لمعايير ISO.
الأهم من ذلك، أن إجراء الموازنة في الموقع باستخدام جهاز محمول كهذا يعني تقليل وقت التوقف عن العمل إلى أدنى حد، فلا داعي لفك الدوار أو الانتظار لأيام للحصول على خدمة خارجية. هذا يوفر عليك وقت التشغيل والمال. تحتفظ العديد من فرق الصيانة ومهندسي الخدمة بمثل هذا الجهاز في متناول اليد لأنه يحول عملية الإصلاح المعقدة (إرسال الدوار) إلى مهمة صيانة روتينية يمكن إجراؤها داخليًا.
كيفية موازنة دوار جهاز الطرد المركزي الصناعي (خطوة بخطوة)
لنستعرض عملية الموازنة. سنوضح خطوات تشخيص وموازنة جهاز الطرد المركزي باستخدام جهاز Balanset-1A. حتى لو كان لديك جهاز موازنة مختلف أو كنت ترغب فقط في فهم الإجراء، ستمنحك هذه الخطوات صورة واضحة عن كيفية موازنة الدوار. يتكون الإجراء من جزأين: فحص ما قبل الموازنة (للتأكد من عدم وجود أي خطأ آخر في الجهاز) و عملية التوازن الديناميكي تذكّر دائمًا اتباع بروتوكولات السلامة: توقف عن العمل مع الجهاز عند تثبيت الأوزان أو المستشعرات، وارتدِ معدات الحماية المناسبة (مثل حماية العين، وتأكد من وضع غطاء أو حاوية الطرد المركزي الواقية في مكانها أثناء عمليات الاختبار).
التفتيش والتحضير قبل الموازنة
- قياس الاهتزاز الحالي (خط الأساس): ابدأ بقياس مستويات اهتزاز جهاز الطرد المركزي في حالته التشغيلية العادية. باستخدام جهاز Balanset-1A في وضع مقياس الاهتزاز (أو أي جهاز قياس اهتزاز)، سجّل سعة الاهتزاز الكليةلاحظ أيضًا الاهتزاز عند سرعة التشغيل ( 1 × مكون دوراني(والتي يمكن لجهاز Balanset-1A عزلها). سيوضح لك هذا مدى شدة اختلال التوازن. على سبيل المثال، إذا كان اهتزازك الإجمالي، لنقل، 6 مم/ثانية RMS، ويأتي معظمه من المكون 1×، فهذه علامة واضحة على اختلال التوازن.
- مقارنة الاهتزاز الكلي مقابل الاهتزاز الدوراني: تحقق من نسبة الاهتزاز الكلي إلى الاهتزاز عند تردد الدوران. إذا كانت القيم متقاربة، فهذا يعني أن معظم الاهتزاز ناتج عن اختلال توازن الدوار (وهذا خبر سار، يمكنك إصلاحه بالموازنة). إذا كان الاهتزاز الكلي أعلى بكثير من الاهتزاز الدوراني، فقد تكون هناك مصادر اهتزاز أخرى (مثل محرك غير محاذٍ، أو رنين، أو أي شيء غير متوازن). في مثالنا، إذا كان الاهتزاز الكلي 6 مم/ثانية يساوي حوالي 5.5 مم/ثانية عند 1×، فإن اختلال التوازن هو المشكلة الرئيسية. أما إذا كان الاهتزاز الكلي 10 مم/ثانية و1× يساوي 3 مم/ثانية، فقد يكون هناك سبب آخر يُضيف الاهتزاز.
- فحص آلية الطرد المركزي: قبل إضافة الأوزان وإجراء التوازن، افحص الجهاز بحثًا عن أي مشكلات ميكانيكية:
- حالة المحامل: تحقق من وجود تآكل أو خلل في المحمل. قد يُسبب المحمل التالف اهتزازًا زائدًا ويجب استبداله؛ موازنة الدوار لن تُصلح المحمل التالف.
- التركيب والدعم: تأكد من تثبيت جهاز الطرد المركزي بإحكام، وأن المثبطات أو الحوامل سليمة. أي ارتخاء هنا قد يُشير إلى اهتزازات غير متوازنة.
- خلوص الدوار: أدر الدوار يدويًا (بعد إيقاف تشغيله) للتأكد من عدم احتكاكه بأي أجزاء ثابتة. أحيانًا، قد يُسبب أي احتكاك أو خدش طفيف اهتزازًا شديدًا أثناء التشغيل.
- اتساق القراءات: عند قياس الاهتزاز في الخطوة ١، هل ظلت القراءات مستقرة (ضمن ١٠-١٥١TP3T) في كل مرة؟ قد تشير التقلبات الكبيرة إلى مشاكل متقطعة، مثل عطل كهربائي أو انزلاق أحد المكونات. ثبات قراءات الاهتزاز يعني إمكانية إجراء الموازنة بثقة.
- التحضير للموازنة: إذا لم تُلاحظ أي مشاكل جوهرية في التوازن المذكورة أعلاه، فاستعد لعملية الموازنة. يشمل ذلك تنظيف الدوار (إزالة أي أوساخ أو مواد جافة أو شحوم قد تؤثر على التوازن)، والتأكد من إمكانية الوصول إليه لتثبيت الأوزان. حدد نقاطًا مرجعية على الدوار (يستخدم الكثيرون شريطًا عاكسًا أو علامة طباشير كمرجع 0 درجة لقياسات الطور). جهّز جهاز Balanset-1A والكمبيوتر المحمول، وتأكد من إمكانية تشغيل جهاز الطرد المركزي بأمان وبسرعة للاختبار. في هذه المرحلة، أنت جاهز لبدء عملية الموازنة الفعلية.
Important: نظّف دوار جهاز الطرد المركزي وداخله جيدًا قبل الموازنة. حتى البقايا الصغيرة قد تُسبب اختلالات طفيفة أو تتساقط أثناء العملية، مما يُؤثر سلبًا على النتائج. تأكد أيضًا من تركيب جميع المكونات (مثل الوعاء، والغطاء، وأي جزء من أجزاء الفلتر) جيدًا وإحكامها وفقًا لإرشادات الشركة المصنعة قبل البدء.
من خلال اتخاذ هذه الخطوات التحضيرية، فإنك تضمن ما يلي:
- أنت تعالج المشكلة الصحيحة (اختلال التوازن الحقيقي مقابل خطأ آخر).
- إن أجهزة الطرد المركزي سليمة ميكانيكيًا بدرجة كافية لتحقيق التوازن (إن موازنة جهاز تالف أمر غير فعال).
- ستكون قياسات الموازنة الخاصة بك دقيقة (لا توجد كتل من الأوساخ أو أجزاء فضفاضة قد تؤدي إلى إبعادها).
إجراء الموازنة الديناميكية باستخدام Balanset-1A
- تثبيت أجهزة استشعار الاهتزاز: رُكِّب مستشعرات مقياس التسارع Balanset-1A بجهاز الطرد المركزي. عادةً، يُركَّب مستشعر واحد على غلاف المحمل الأمامي أو بالقرب منه، وآخر على غلاف المحمل الخلفي (لموازنة المستويين). يجب تثبيت المستشعرات بإحكام (عادةً مغناطيسيًا أو بمسامير) بشكل عمودي على محور الدوار. يُتيح لها هذا الوضع التقاط الاهتزازات بفعالية. تأكد من إحكام كابلات المستشعرات بعيدًا عن أي أجزاء متحركة.
- قم بإرفاق علامة مرجعية عاكسة: ضع شريطًا عاكسًا أو ارسم علامة صغيرة على الدوار (أو السلة/الأسطوانة الدوارة) لتكون بمثابة نقطة مرجعية لمقياس سرعة الدوران. ستُمكّن هذه العلامة المستشعر البصري لجهاز Balanset-1A من اكتشاف سرعة الدوران وزاوية الطور للاختلال.
- إعداد مقياس سرعة الدوران (المستشعر البصري): ركّب مقياس سرعة الدوران بالليزر في Balanset-1A بحيث يكون لديه رؤية واضحة للعلامة العاكسة على الدوار في كل مرة يدور فيها. يمكن لحامل مغناطيسي أن يُساعد في تثبيت المستشعر. تأكد من أن المسافة والزاوية مُطابقتان لمواصفات المستشعر (عادةً بضع بوصات، مُواجهتين مباشرةً للعلامة). عند الضبط الصحيح، ستحصل على قراءة مُتسقة لعدد دورات المحرك في الدقيقة عند دوران الدوار.
- ربط وتكوين المعدات: قم بتوصيل مستشعرات الاهتزاز ومقياس سرعة الدوران بواجهة Balanset-1A (التي تتصل بدورها بجهاز الكمبيوتر المحمول عبر منفذ USB). شغّل برنامج Balanset وأدخل البيانات الأولية: اختر وضع موازنة ثنائي المستوى (لأن أجهزة الطرد المركزي عادةً ما تحتاج إليه)، وأدخل تفاصيل الدوار، مثل نصف القطر الذي يمكنك إضافة الأوزان إليه، ووزن كتلة "التجربة" التي تنوي استخدامها. اضبط أيضًا سرعة تشغيل الجهاز عند الحاجة، وتأكد من أن الجهاز يقرأ الاهتزازات وعدد دورات المحرك في الدقيقة بشكل صحيح في البرنامج.
- ابدأ برنامج الموازنة: بعد توصيل جميع المكونات، أنت جاهز لبدء القياسات. في البرنامج، ابدأ بأخذ قياس أولي (يُسمى عادةً التشغيل الأساسي). شغّل جهاز الطرد المركزي حتى يصل إلى سرعته التشغيلية العادية. سيسجل جهاز Balanset-1A سعة الاهتزاز الأولية وزاوية الطور على كل مستشعر (كل مستوى). هذه هي لقطة "قبل" اختلال التوازن.
- حدد وضع التوازن: تأكد من أن البرنامج يعلم أنك ستجري موازنة ديناميكية (ثنائية المستوى). ربما تم ضبط ذلك في الخطوة 4، ولكن تأكد جيدًا. في وضع ثنائي المستوى، سيتوقع منك الجهاز إجراء اختبارين باستخدام وزن تجريبي (اختبار لكل مستوى تصحيح). كما سيطلب منك عادةً أي محاذاة أو معايرة مطلوبة (على سبيل المثال، تأكيد اتجاه المستشعر أو مرجع الطور).
- أدخل البيانات لوزن التجربة: اختر وزنًا تجريبيًا مناسبًا (على سبيل المثال، مسمار صغير أو وزن معروف الكتلة، ربما بضع مئات من الغرامات، حسب حجم الدوار). سيطلب البرنامج قيمة هذا الوزن. أدخل الوزن الدقيق (وأحيانًا نصف القطر الذي سيُثبّت عنده، إذا طلب البرنامج ذلك). تُعد هذه المعلومات بالغة الأهمية لأن برنامج الموازنة يستخدمها لحساب مدى تأثير هذا الوزن على الاهتزاز.
- قم بتركيب وزن الاختبار على المستوى الأول: بعد إيقاف جهاز الطرد المركزي وفصل الطاقة، ثبّت وزن الاختبار على الدوار في الموقع المحدد بالمستوى ١ (مثلاً، الطرف الأمامي للدوار). ثبّته بزاوية معلومة - تنصح العديد من أجهزة الموازنة بالبدء من ٠ درجة (بمحاذاة العلامة العاكسة) لضمان الثبات. تأكد من تثبيت الوزن بإحكام حتى لا يطير عند الدوران.
- أعد تشغيل جهاز الطرد المركزي وقم بقياس الاهتزاز باستخدام وزن التجربة: شغّل الجهاز مرة أخرى واتركه يصل إلى نفس السرعة السابقة. الآن، تغير اختلال توازن الدوار بسبب الوزن الإضافي. سيقيس جهاز Balanset-1A سعات الاهتزاز وزوايا الطور الجديدة. عادةً، ستلاحظ تغييرًا في قراءات أحد المستشعرين أو كليهما. بعد جمع البيانات، أوقف جهاز الطرد المركزي. أدخل أو تحقق من زاوية وضع الوزن التجريبي في البرنامج (إذا كان النظام يتطلب إدخالًا يدويًا - فبعض الأنظمة تتتبع الطور تلقائيًا).
- نقل وزن الاختبار إلى المستوى الثاني: انزع وزن الاختبار من المستوى ١، ثم ثبّته على المستوى ٢ (مثلاً، الطرف المقابل للدوار). ثبّته مرة أخرى بنفس الزاوية (مرجع ٠ درجة) على هذا الطرف إن أمكن. هذا الاتساق يُسهّل الحسابات. تأكد من تثبيته بإحكام.
- قم بتشغيل جهاز الطرد المركزي بوزن تجريبي على المستوى 2: شغّل الجهاز مرة أخرى واتركه يستقر عند سرعة التشغيل. سيأخذ جهاز Balanset-1A مجموعة أخرى من القراءات، تعكس الآن كيفية تأثير الوزن التجريبي على المستوى الثاني. بعد الحصول على هذه البيانات، أوقف جهاز الطرد المركزي. عند هذه النقطة، يمتلك الجهاز معلومات حول كيفية تأثير وزن معروف على الاهتزاز في كلا مستويي التصحيح.
- حساب أوزان التصحيح: سيقوم برنامج Balanset الآن بحساب أوزان التصحيح المطلوبة ومواضعها الزاوية لكل مستوى. في الأساس، يتم حساب مقدار الكتلة المضادة اللازمة لمعادلة النقاط الثقيلة. قد يظهر الناتج، على سبيل المثال، "المستوى 1: 50 غرامًا عند 135 درجة، المستوى 2: 60 غرامًا عند 270 درجة" (للتوضيح فقط). هذه هي الأوزان التي ستحتاج إلى إضافتها لموازنة الدوار. أزل وزن الاختبار (لا تنسَ هذه الخطوة - تركه سيُفسد الموازنة!).
- تحضير وتثبيت الأوزان التعويضية: الآن، خذ أوزان التصحيح الفعلية المحسوبة (يمكنك استخدام مسامير أو حلقات أو أوزان موازنة مخصصة) وثبتها بالدوار. إذا كان الدوار يحتوي على ثقوب مثقوبة مسبقًا أو حلقة موازنة، فاستخدمها. وإلا، فقد تحتاج إلى تثبيت الأوزان بالمشابك أو اللحام (حسب تصميم الدوار وطريقة تصحيح التوازن الدائم). يكمن الحل في وضع الكتلة المحددة في الموقع الزاوي المحدد بدقة. استخدم منقلة أو دليل زاوية مدمج في الجهاز لتحديد المواضع الصحيحة بالنسبة لعلامتك المرجعية.
- تشغيل الاختبار (التحقق): بمجرد تثبيت الأوزان الجديدة، يحين وقت الحسم. شغّل جهاز الطرد المركزي على سرعته القصوى مرة أخرى، ثم قس الاهتزاز باستخدام جهاز Balanset-1A. إذا تم كل شيء بشكل صحيح، فستلاحظ انخفاضًا كبيرًا في سعة الاهتزاز على كلا المستويين. من الناحية المثالية، يكون الخلل المتبقي منخفضًا جدًا (قد تُصدر الآلة صوت "خرخرة"). تأكد من أن مستوى الاهتزاز يقع الآن ضمن المعايير المقبولة (على سبيل المثال، أقل من عتبة mm/s المحددة لشركتك أو ضمن درجة جودة توازن ISO لهذا النوع من الدوارات). إذا كان الاهتزاز لا يزال أعلى قليلاً من الهدف، فقد يسمح البرنامج بإجراء عملية ضبط دقيقة - ولكن عادةً ما تكون دورة واحدة كافية لتحسين كبير. أيضًا، استمع واشعر: يجب أن يكون صوت جهاز الطرد المركزي وشعوره أكثر سلاسة. أخيرًا، تأكد من تثبيت جميع الأوزان المضافة بإحكام للتشغيل المستمر.
النتيجة: تشغيل سلس وفوائد دائمة
إن موازنة دوار جهاز الطرد المركزي ليست مجرد تمرين أكاديمي، بل تُترجم مباشرةً إلى فوائد ملموسة لعملك. من خلال التخلص من الاهتزازات الزائدة، يمكنك:
- ضمان الموثوقية: يعمل جهاز الطرد المركزي المتوازن بسلاسة دون اهتزاز، مما يقلل من الأعطال غير المتوقعة. هذا يعني مزيدًا من وقت التشغيل واستقرارًا في عملية الإنتاج.
- إطالة عمر المعدات: بفضل انخفاض الاهتزاز، تدوم المكونات الأساسية، مثل المحامل والأختام، لفترة أطول. كما أن الآلة ككل تتعرض لضغط أقل، مما يزيد من عمرها الافتراضي لسنوات.
- تحسين الجودة والدقة: عندما لا يكون جهاز الطرد المركزي مُعالجًا لاختلال التوازن، فإنه يؤدي وظيفته - فصل أو معالجة المواد - بدقة أكبر. ستحصل على اتساق أفضل للمنتج، سواءً كان ذلك ناتجًا أكثر جفافًا من جهاز طرد مركزي لتجفيف الماء أو فصلًا أكثر اتساقًا في عملية كيميائية.
- تقليل مستويات الضوضاء: جهاز الطرد المركزي المتوازن يُصدر صوتًا خرخريًا بدلًا من قعقعة. تُصبح بيئة العمل أكثر هدوءًا وأمانًا للجميع. سيُدرك المُشغّلون الفرق في مستوى التعرض للصوت والاهتزاز.
- تعزيز السلامة: تجنب خطر الأعطال الكارثية الناتجة عن اختلال التوازن. يقل احتمال وقوع حادث ناتج عن الاهتزاز بشكل كبير، مما يحمي الأفراد والمعدات المحيطة.
- وفر المال والوقت: إن تقليل الإصلاحات، وتقليل وقت التوقف، وزيادة كفاءة التشغيل، كلها عوامل تساهم في توفير التكاليف. تُعد الموازنة إجراءً وقائيًا بتكلفة أقل بكثير من حالات الطوارئ التي تتجنبها. تتيح لك الموازنة في الموقع باستخدام جهاز مثل Balanset-1A معالجة المشكلات بسرعة، دون توقف طويل في الإنتاج.
دعوة إلى العمل: لا تدع جهاز الطرد المركزي غير المتوازن يُعيق عملك. إذا لاحظتَ مشاكل اهتزاز، فاتخذ إجراءً بجدولة فحص الموازنة. باستخدام أدوات مثل Balanset-1A، يُمكن أن يكون الحل سريعًا وفعالًا، مما يُحافظ على تشغيل منشأتك بأفضل أداء. سواءً اخترتَ إجراء الموازنة داخليًا أو الاستعانة بأخصائي، فإن السر يكمن في عدم تجاهل علامات التحذير من الاهتزاز.
يُسهّل جهاز Balanset-1A العملية بأكملها، حتى لمن لا يملكون خبرة واسعة في تحليل الاهتزازات. يُشبه الأمر وجود خبير بجانبك، يُرشدك في كل خطوة لضمان سلاسة الدوار. بالنسبة للمهندسين وفرق الصيانة الميدانية، يعني هذا حل المشكلات بشكل أسرع واستمرار الإنتاج.
يتذكر: تُعدّ الآلات المتوازنة ركيزةً أساسيةً للعمليات الصناعية الفعّالة والآمنة. بتطبيق المبادئ والخطوات الموضحة في هذا الدليل، يمكنك ضمان بقاء أجهزة الطرد المركزي (وغيرها من المعدات الدوارة) لديك في أفضل حالاتها.
Balanset-1A: مساعدك الموثوق لضمان تشغيل جهاز الطرد المركزي الخاص بك دون انقطاع وعمر افتراضي طويل. اعتمد الصيانة الوقائية واستمتع براحة البال التي توفرها لك المعدات التي تعمل بسلاسة وكفاءة.
