Équilibrage des broches CNC et des porte-outils
Guide pratique pour l'équilibrage de broches et la correction des porte-outils sur site : de la vérification de la cause du déséquilibre à la conformité du résultat aux normes ISO. Couvre les broches de fraisage, de tournage et de rectification.
Le coût réel d'une broche déséquilibrée
Une broche tournant à 12 000 tr/min effectue 200 tours par seconde. Si son centre de gravité est décalé de seulement 5 microns par rapport à l'axe de rotation, la force centrifuge résultante frappe les roulements 200 fois par seconde – et cette force croît avec le carré de la vitesse. Doublez le régime, quadruplez la force. Il ne s'agit pas d'une métaphore ; c'est la physique qui régit chaque broche de chaque machine à commande numérique.
Les effets se manifestent rapidement et de manière mesurable :
Ondulations, marques de vibration, facettes. Les zones qui devraient présenter une rugosité Ra de 0,4 µm mesurent une rugosité Ra de 0,6 µm ou pire.
Les vibrations provoquent des micro-ébréchures sur les arêtes de coupe en carbure. Les outils qui devraient durer 60 minutes ne durent que 20 à 30 minutes.
Ensembles de contacts angulaires de précision (classe P4/P2) + main-d'œuvre + 1 à 4 semaines d'arrêt machine.
Les roulements de broche représentent la principale source de dépenses. Un jeu standard de roulements duplex ou triplex de précision pour une broche tournant à plus de 12 000 tr/min coûte entre 2 000 et 6 000 € rien que pour les pièces. Si l'on ajoute la main-d'œuvre, l'alignement, le rodage et l'immobilisation de la machine, le total atteint souvent entre 8 000 et 25 000 €. Et la défaillance des roulements n'est pas due à une surcharge, mais aux chocs cycliques engendrés par le déséquilibre. À chaque tour, à chaque impact, à chaque heure de fonctionnement de la machine.
Le coût le plus élevé n'est pas lié au roulement, mais aux rebuts. Une broche dont les vibrations dépassent de 0,5 mm/s la valeur acceptable peut produire des pièces d'apparence correcte, mais non conformes aux contrôles dimensionnels. Si le problème est détecté après 200 pièces au lieu de 20, vous aurez gaspillé dix fois plus de matière et de temps machine.
Classements d'équilibre ISO : Quel objectif viser ?
Avant d'utiliser un équilibreur, définissez ce que signifie " équilibré " pour votre broche. La réponse dépend de la vitesse, de la classe de roulement et de la pièce usinée.
Classes d'équilibrage (ISO 1940-1 / ISO 21940-11)
La qualité de l'équilibrage est exprimée par la classe G (mm/s) — la vitesse admissible du déplacement résiduel du centre de masse à la vitesse de fonctionnement. Plus la valeur de G est faible, plus la tolérance est serrée et moins il y a de vibrations.
| Grade | Application | Utilisation typique des CNC |
|---|---|---|
| G 6.3 | Arbres, poulies et pompes industriels courants | Rarement suffisant pour les broches — limite uniquement à bas régime |
| G 2.5 | Moteurs électriques, broches de machines standard | La plupart des centres d'usinage CNC (fraisage et tournage) à moins de 12 000 tr/min |
| G 1.0 | Rotors de précision, machines à grande vitesse | Broches de fraisage HSC supérieures à 12 000 tr/min, tours de précision |
| G 0.4 | Rotors ultra-précis | Broches de rectification, aléseuses de gabarit, usinage à très grande vitesse |
Calcul de la tolérance
Le balourd résiduel admissible \(U_{\mathrm{per}}\) (en g·mm) est calculé à partir de la masse du rotor et de la vitesse de fonctionnement :
Exemple: Broche de 20 kg à 10 000 tr/min, classe G 2,5 :
\(U_{\mathrm{per}}\) = 9549 × 2,5 × 20 / 10 000 = 47,7 g·mm
Cela équivaut à 0,48 g à un rayon de 100 mm — moins d'un demi-gramme.
À G 1.0, la même broche chute à 19,1 g·mm — environ 0,2 g à 100 mm. À 24 000 tr/min, la tolérance est encore 4 fois plus faible.
Pour les broches de plus de 15 000 tr/min, les valeurs deviennent très faibles. Un porte-outil de 5 kg à 20 000 tr/min et G 2,5 a une tolérance de seulement 5,97 g·mm — un grain de métal. C'est pourquoi l'usinage à grande vitesse nécessite à la fois une broche et L'équilibrage du porte-outil se fait en plusieurs étapes distinctes.
Équilibrage de broche in situ — Étape par étape
" In-situ " signifie « en position » : la broche reste dans la machine et tourne sur ses propres roulements. C’est la méthode standard pour les broches CNC car elle permet de prendre en compte tous les facteurs influençant les vibrations : la transmission, les roulements, le bridage, l’état thermique et la vitesse de fonctionnement réelle. Les broches équilibrées en atelier et mesurées sur les roulements d’une machine d’équilibrage vibrent souvent une fois réinstallées, car les conditions sont différentes.
Équipement: Balanset-1A équilibreuse portable, ordinateur portable, accéléromètre, tachymètre laser, poids d'essai, poids de correction ou vis de réglage, comparateur à cadran (pour le contrôle du faux-rond).
Vérification préalable : s’agit-il réellement d’un déséquilibre ?
Avant d'effectuer l'équilibrage, assurez-vous que le déséquilibre est la principale source de vibration. Deux vérifications rapides :
Vérification de la fin de course. Fixez un comparateur à cadran contre le cône de la broche et faites-le tourner à la main. Le faux-rond du cône doit être conforme aux spécifications du constructeur de la machine — généralement < 0,002 mm pour HSK, < 0,005 mm pour BT/CAT. Si le faux-rond est hors spécifications, le cône est endommagé ou contaminé. Nettoyez-le d'abord.
Spectre FFT. Faites tourner la broche à sa vitesse de fonctionnement et enregistrez un spectre de vibrations avec le Balanset-1A. Un pic dominant à 1× tr/min indique un déséquilibre. Une forte énergie à 2× tr/min indique un défaut d'alignement. Des pics aux fréquences de défaut des roulements (BPFO, BPFI) indiquent un endommagement des roulements. L'équilibrage ne corrige que la composante à 1× tr/min. Si vous observez d'autres fréquences dominantes, traitez-les en priorité.

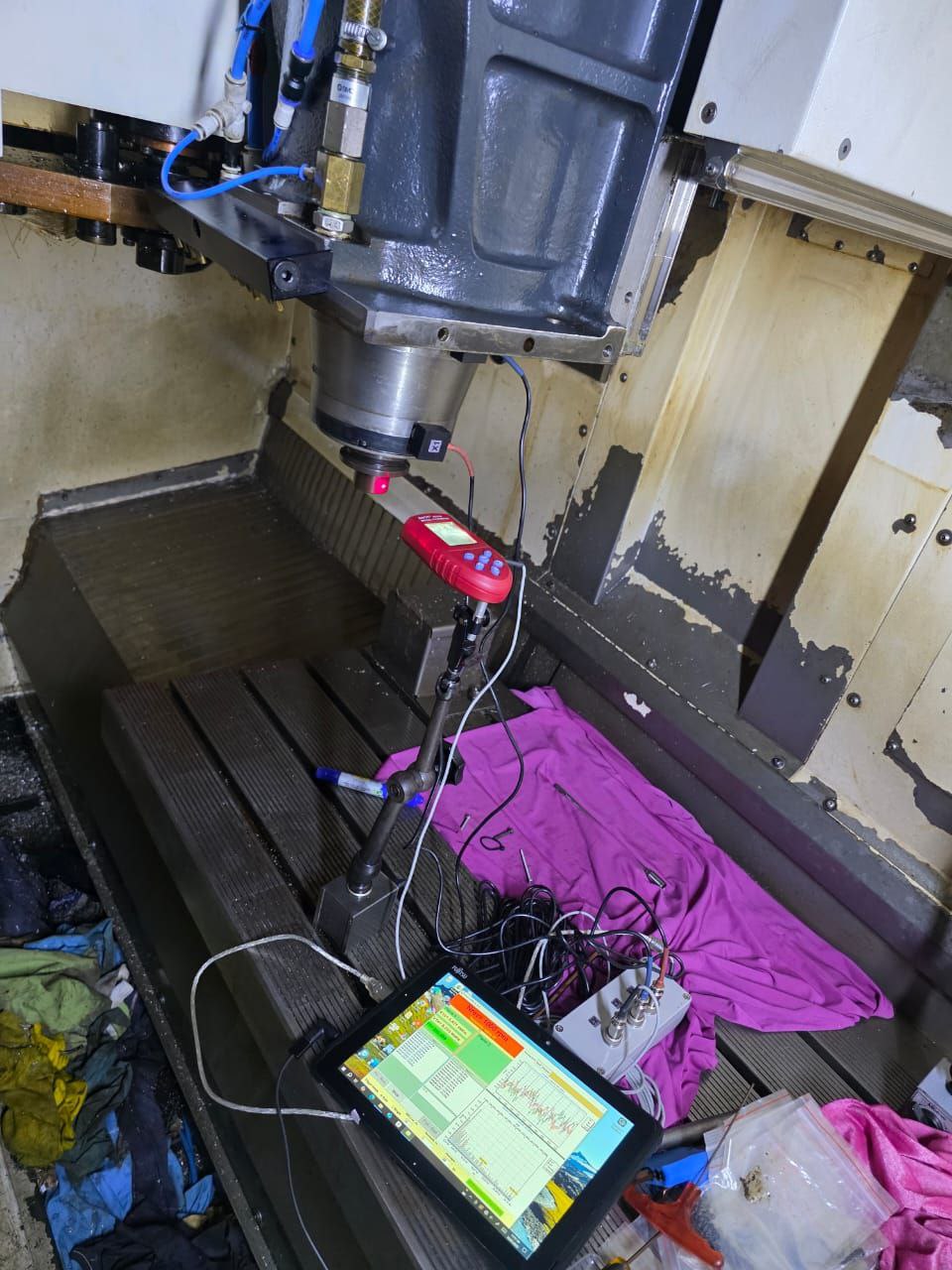

Installer le capteur et le tachymètre

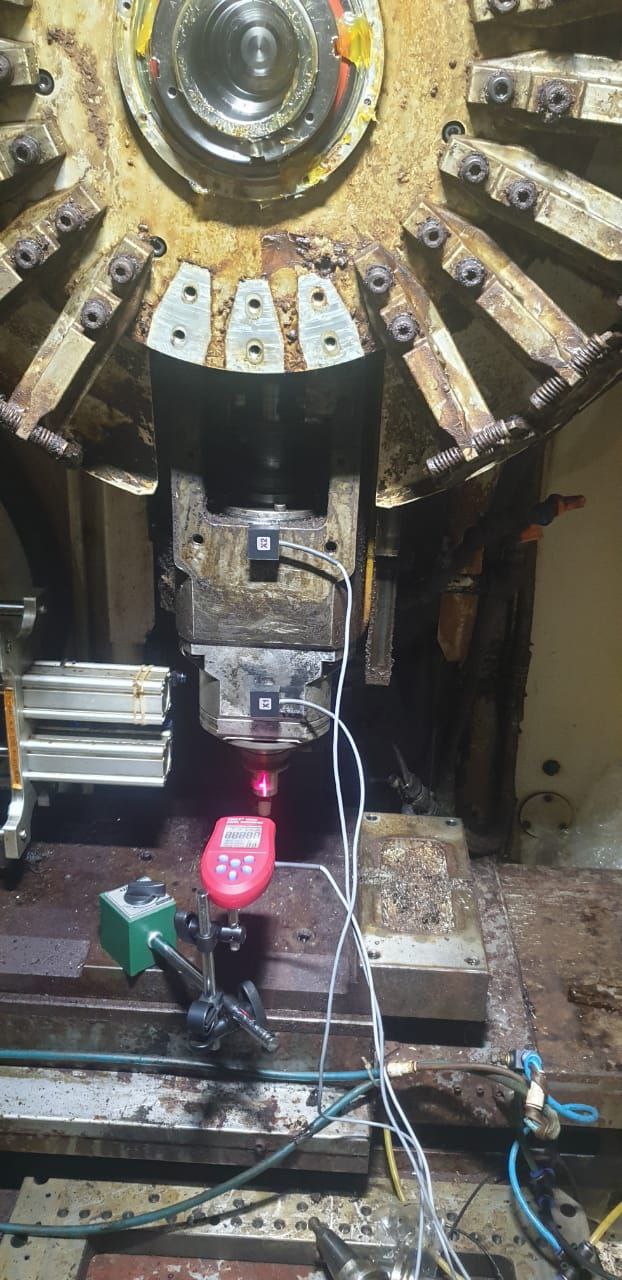

Montez l'accéléromètre sur le carter de broche au plus près du roulement avant. Utilisez une fixation magnétique (de préférence) ou une fixation par goujon pour les carters non magnétiques. Le capteur doit être solidement fixé ; tout jeu introduit une erreur de mesure.
Appliquez une bande réfléchissante sur une surface rotative visible par le tachymètre laser. Sur les broches CNC, la bride du porte-outil ou l'extrémité de la barre de traction conviennent généralement. Positionnez le tachymètre sur son support magnétique en veillant à ce qu'il soit bien visible. Vérifiez la stabilité de l'affichage du régime moteur avant de poursuivre.
Connectez les deux à l'unité Balanset-1A, le câble USB à l'ordinateur portable, puis lancez le logiciel.
Équilibrage en trois étapes : initial → essai → correction
Course 1 — Ligne de base. Faites tourner la broche à sa vitesse de fonctionnement (ou à la vitesse où les vibrations sont les plus importantes). Enregistrez l'amplitude et la phase des vibrations. Il s'agit de votre valeur de référence " avant intervention ".
Essai 2 — Poids d'essai. Arrêtez la broche. Installez une masse d'essai connue à un endroit accessible : un trou d'équilibrage fileté sur la bride de la broche ou une masse magnétique sur un arbre d'équilibrage. Démarrez la broche et enregistrez le nouveau vecteur de vibration. L'amplitude ou la phase doit varier d'au moins 20 à 30 µV par rapport à la valeur de référence. Dans le cas contraire, augmentez la masse d'essai ou déplacez-la vers un rayon plus grand.
Calcul. Le logiciel Balanset-1A calcule la masse et l'angle de correction à partir des deux points de données. Exemple de résultat : ""14,2 g à 237°"" — ce qui signifie que vous avez besoin de 14,2 grammes de correction à 237° de la position du poids d'essai, dans le sens de la rotation.
Appliquer la correction et vérifier
Retirez le poids d'essai. Installez la correction calculée en utilisant l'une des méthodes suivantes :
vis de réglage — Le plus souvent utilisé pour les broches CNC dotées de trous d'équilibrage dédiés dans la bride ou la bague avant. Visser des masses calibrées à l'angle calculé.
anneaux d'équilibrage — Deux anneaux excentriques qui coulissent l'un contre l'autre. Leur rotation relative crée un vecteur de correction net. Ce système est courant sur les broches de rectification et les arbres d'équilibrage.
enlèvement de matière — Perçage du métal à l'endroit le plus lourd. Irréversible mais précis. Utilisé lorsque la broche ne possède pas de système d'équilibrage.
Exécution 3 — Vérification. Démarrez la broche et mesurez les vibrations résiduelles. Pour une broche de fraisage CNC standard à 12 000 tr/min, la valeur cible est inférieure à [valeur manquante]. 0,5 mm/s. Pour le meulage de précision, voir ci-dessous 0,1 mm/s. Si le résultat est supérieur à l'objectif, le logiciel suggère une correction d'ajustement — un petit poids supplémentaire pour affiner le réglage.
Fraisage, tournage et rectification : Notes spécifiques à la broche
La méthode de détermination du poids d'essai est identique pour tous les types de broches. Seuls l'accès, la méthode de correction et le niveau d'équilibrage visé varient.
Broches de fraisage
Vitesses de rotation élevées, charges de coupe variables. De nombreuses broches sont équipées de trous d'équilibrage intégrés dans la bride avant. Au-delà de 15 000 tr/min, la dilatation du cône sous l'effet de la force centrifuge affecte le positionnement de l'outil ; les interfaces HSK sont plus performantes que les interfaces BT/CAT grâce à leur double contact (cône + face). L'outillage est souvent la principale source de déséquilibre.

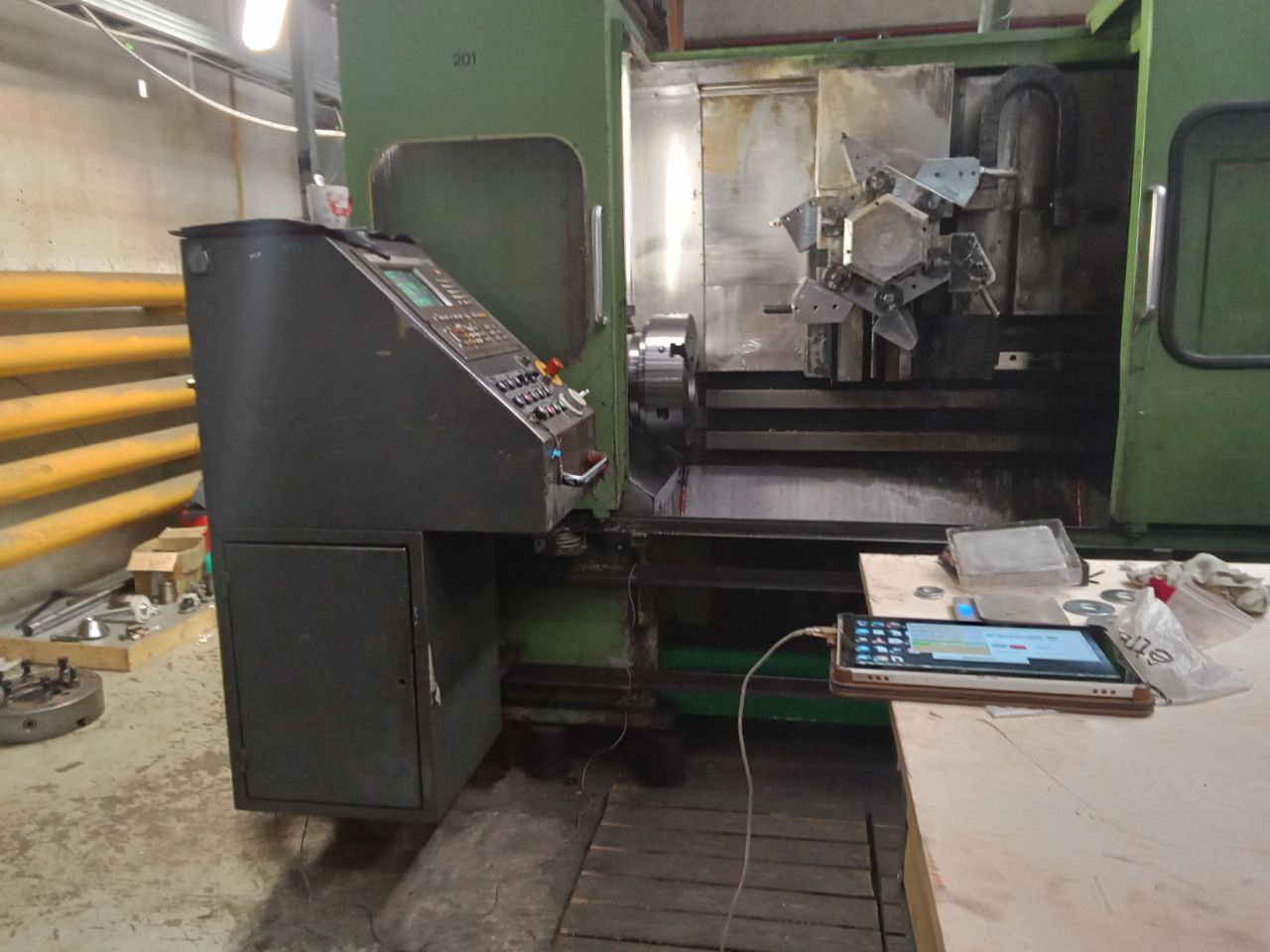

broches de tour
Complexité : le mandrin. Les mandrins lourds à mors mobiles créent un déséquilibre variable selon la position des mors et la force de serrage de la pièce. Équilibrez la broche avec le mandrin installé. De nombreux mandrins sont équipés de trous d’équilibrage ; utilisez-les. Pour les contre-broches des tours multiaxes, l’accès est plus restreint ; prévoyez l’emplacement des capteurs à l’avance.
broches de meulage
Les tolérances les plus strictes. L'équilibrage des meules se modifie avec l'usure. De nombreuses rectifieuses sont équipées de têtes d'équilibrage automatiques : des masses excentrées à l'intérieur de la broche assurent une compensation continue. Si la machine n'en possède pas, utilisez des flasques de meule avec des masselottes coulissantes dans une gorge annulaire, ou corrigez le déséquilibre avec le Balanset-1A et des masselottes fixes.
Équilibrage des porte-outils
Au-delà de 8 000 tr/min, le porte-outil devient la principale source de déséquilibre. Même avec une broche parfaitement équilibrée, les vibrations resteront inacceptables si l'ensemble outil présente un défaut de tolérance. À plus de 20 000 tr/min, ce n'est plus une simple suggestion : c'est une réalité physique.
D'où provient le déséquilibre du porte-outil ?
Conception asymétrique. Les méplats Weldon, les vis de blocage latérales, les rainures de clavette et la géométrie des brise-copeaux créent tous une asymétrie de masse inhérente. Un porte-outil Weldon avec une vis latérale est intrinsèquement déséquilibré ; il n’a jamais été conçu pour des vitesses supérieures à 5 000 tr/min.
Excentricité de la fabrication. L'axe de conicité et l'axe d'alésage ne sont jamais parfaitement concentriques. De même, l'axe d'alésage n'est pas parfaitement concentrique avec la queue de l'outil. Chaque interface induit un faux-rond et un décalage de masse.
Collet et écrou. Les écrous à pince ER présentent souvent une excentricité due au filetage. À haute vitesse, l'écrou lui-même devient une source de vibrations. Utilisez des écrous équilibrés rectifiés avec précision pour les applications à grande vitesse.
L'outil de coupe. Les fraises à une seule dent, les outils à plaquettes asymétriques et les outils à géométrie excentrée introduisent un déséquilibre qu'aucune correction du porte-outil ne peut éliminer. La vitesse de rotation maximale de ces outils est limitée par leur propre répartition des masses.
Méthodes d'équilibrage
Vis d'équilibrage
Des vis calibrées de masses différentes sont vissées dans des trous prévus à cet effet dans le corps du porte-outil. C'est la méthode la plus courante. Flexible, elle permet de rééquilibrer le porte-outil pour différents outils. La plupart des porte-outils HSC sont pré-percés de trous d'équilibrage.
anneaux d'équilibrage excentriques
Deux anneaux à masse décentrée. Leur rotation relative crée un vecteur de correction net dans toutes les directions. Réglage rapide, sans enlèvement de métal. Couramment utilisé sur les mandrins à pinces et les systèmes d'outillage modulaires.
Enlèvement de matière (perçage)
Irréversible — enlève la matière au point le plus épais. Précis et permanent. Pratique uniquement pour les porte-outils dédiés à un seul outil. Ne convient pas si vous changez fréquemment d'outil.
supports à frettage
Naturellement symétrique, le porte-outil est un cylindre plein sans mécanisme de serrage. Il ne nécessite généralement qu'une correction minimale. C'est le choix idéal pour les tours rapides à plus de 20 000 tr/min lorsqu'il est associé à des outils équilibrés.
Étape 1 : Équilibrer la broche nue in situ (Balanset-1A). Étape 2 : Équilibrer chaque porte-outil + ensemble outil sur une machine d'équilibrage verticale. Étape 3 : Après avoir inséré l'ensemble équilibré dans la broche, vérifiez les vibrations finales in situ. Si les deux valeurs sont individuellement conformes aux spécifications, le résultat combiné est presque toujours conforme.
Rapport de terrain : Broche de fraisage HSC à 24 000 tr/min
Un sous-traitant du secteur aérospatial en Europe de l'Ouest usinait des composants structuraux en aluminium sur un centre d'usinage HSC 5 axes, équipé d'une broche à entraînement direct de 24 000 tr/min. Après un remplacement programmé des roulements, la broche a passé avec succès le test de réception du constructeur, mais l'atelier a constaté deux problèmes : la rugosité des faces critiques s'était dégradée, passant de Ra 0,4 à Ra 0,7 µm, et la durée de vie des fraises en carbure n'était plus que de 25 minutes au lieu des 55 habituelles.
L'équipe de maintenance du constructeur de la machine avait vérifié l'alignement et la précharge des roulements ; les deux étaient conformes aux spécifications. Le problème provenait d'un déséquilibre résiduel dû au changement de roulement. Les nouveaux roulements présentent une répartition des masses légèrement différente de celle des anciens, et la broche remontée n'était plus équilibrée comme à l'origine.
Nous avons installé le Balanset-1A sur le carter de broche, effectué une analyse FFT à 24 000 tr/min et confirmé un pic net de 1 × tr/min, signe d'un déséquilibre typique. Vibration initiale : 4,2 mm/s sur le palier avant. Pour une broche fonctionnant à cette vitesse, la valeur cible est inférieure à 0,5 mm/s (G 1,0).
Un essai, une correction : une vis de réglage de 3,8 g installée à 194° dans l’alésage d’équilibrage du nez de broche. Durée totale de l’opération : 55 minutes, installation comprise.
Centre d'usinage HSC 5 axes — Broche à entraînement direct 24 000 tr/min
Usinage d'aluminium pour l'aérospatiale. Pic de vibrations suite au remplacement programmé des roulements. Test de réception du constructeur réussi, mais état de surface et durée de vie de l'outil dégradés.
Après correction, la rugosité de surface est revenue à Ra 0,38 µm. La durée de vie de l'outil a de nouveau dépassé 50 minutes. L'atelier mesure désormais les vibrations de la broche après chaque intervention sur les roulements — un contrôle de 55 minutes qui évite des semaines de production dégradée.
Quand l'équilibrage ne corrige pas les vibrations
Vous avez suivi la procédure, installé la correction, et les vibrations restent élevées. Avant de conclure à un dysfonctionnement de l'instrument, vérifiez ces quatre points bloquants courants :
1. Résonance structurelle. Si la vitesse de rotation de la broche coïncide avec une fréquence naturelle de la structure de la machine, les vibrations s'amplifient, indépendamment de la qualité de l'équilibrage. Test : effectuez une montée en régime progressive, du bas régime jusqu'à la vitesse de fonctionnement, tout en enregistrant les vibrations. Si vous observez un pic marqué à un régime spécifique, qui diminue ensuite au-delà et en dessous de ce régime, il s'agit d'une résonance. La solution ne réside pas dans l'équilibrage ; il faut soit modifier la vitesse de fonctionnement (par exemple, en appliquant un coefficient de 5 à 10%), soit rigidifier la structure, soit ajouter un amortissement.
2. Problèmes de ressort de traction / ressort Belleville. Si les ressorts Belleville qui maintiennent le porte-outil sont usés ou cassés, l'outil ne s'insère pas correctement dans le cône. Cela crée un déséquilibre " flottant " : l'outil se déplace à chaque desserrage et resserrage. Les vibrations varient aléatoirement d'une opération à l'autre. Aucun équilibrage ne peut compenser un ajustement mécanique non reproductible.
3. Contamination conique. Des copeaux, des résidus de liquide de refroidissement ou des microbavures dans le cône de la broche empêchent le porte-outil de se positionner correctement. Il en résulte un faux-rond important et des vibrations qui varient à chaque changement d'outil. Nettoyez le cône avec un outil de nettoyage conique et vérifiez son adhérence avec du bleu de Prusse (la surface de contact doit être supérieure à 80% sur toute la circonférence).
4. Erreur de convention de rainure de clavette. Lors de l'équilibrage d'une broche entraînée par une clavette (machines anciennes, broches à entraînement par courroie), il convient de respecter la convention de la demi-clavette : le rotor est équilibré en supposant qu'il supporte la moitié de la rainure de clavette, et la pièce correspondante (poulie, accouplement) supporte l'autre moitié. Si un côté supporte la totalité de la rainure et l'autre aucune, l'ensemble sera déséquilibré.
Exécutez le test de décélérationLaissez la broche décélérer naturellement à partir de sa vitesse de fonctionnement tout en enregistrant les vibrations en fonction du régime moteur. Si les vibrations diminuent progressivement avec la vitesse : il y a un déséquilibre (un équilibrage est alors indiqué). Si les vibrations présentent des pics à un certain régime moteur pendant la décélération : il s’agit d’une résonance. Si les vibrations sont irrégulières et non reproductibles : il y a un jeu mécanique ou un problème de serrage. Le Balanset-1A enregistre automatiquement les données de décélération.
Équipement : Spécifications du Balanset-1A
La procédure ci-dessus utilise le Balanset-1A Système d'équilibrage portable. Spécifications pertinentes pour le travail sur broche :
Le kit comprend deux accéléromètres, un tachymètre laser, une bande réfléchissante, des supports magnétiques, un logiciel sur clé USB et une mallette de transport. Aucun abonnement. Aucun frais de licence récurrents.
Les vibrations de la broche nuisent-elles à la finition de surface et à la durée de vie de l'outil ?
Balanset-1A est compatible avec toutes les broches CNC de 100 à 100 000 tr/min. Un seul appareil. Aucun frais récurrent. Garantie de 2 ans.
