Co se vlastně pokazí, když je ventilátor nevyvážený

Oběžné kolo ventilátoru otáčející se rychlostí 1 450 ot/min vykoná za sekundu přibližně 24 otáček. Pokud je na jedné straně byť jen 15 gramů hmotnosti navíc, výsledná odstředivá síla narazí na ložiska tisíckrát za minutu. Tato síla nezůstává malá – roste s druhou mocninou otáček. Zdvojnásobte otáčky, zčtyřnásobte sílu.

Účinky nejsou abstraktní. Zde je to, co se děje v praxi:

Kromě ložisek a energie nerovnováha namáhá těsnění hřídelí, uvolňuje spoje potrubí a unavuje nosnou konstrukci. U střešních jednotek se vibrace mohou přenášet do stropní desky budovy a stát se akustickým problémem o dvě patra níže.

Odkud pochází nerovnováha

Nerovnováha hmotnosti se neobjevuje z ničeho nic. Má specifické, identifikovatelné zdroje – a jejich znalost vám pomůže předvídat, kteří fanoušci budou potřebovat další pozornost.

Výrobní tolerance. Žádné oběžné kolo neopouští továrnu dokonale vyvážené. Většina z nich je jako nová vyvážena na G16 nebo G6.3 – což je přijatelné pro přepravu, ale ne vždy pro instalovanou provozní rychlost. Ventilátory, které dorazí "dostatečně dobré", mohou znatelně vibrovat, jakmile se rozběhnou na plné otáčky ve svém krytu.

Prach a usazeniny. Toto je nejčastější příčina nerovnováhy v poli. Kuchyňské odsávací ventilátory hromadí tuk. Průmyslové ventilátory shromažďují částice. Dokonce i "čisté" systémy HVAC ukládají prach nerovnoměrně na povrch lopatek během měsíců provozu. Dvacetigramová vrstva prachu na jedné lopatce z osmi stačí k tomu, aby vibrace překročily přijatelné limity.

Koroze a eroze. Střešní ventilátory jsou vystaveny dešti, slanému vzduchu (v pobřežních instalacích) a teplotním výkyvům. Povrchová úprava lopatek se degraduje nerovnoměrně. Kov místy ztenčuje. Rozložení hmoty se mění postupně – tak postupně, že změna není patrná, dokud nezačnou selhávat ložiska.

Drobné poškození. Vryp od cizího předmětu. Ohnutá špička čepele během instalace nebo údržby. Rozstřik svaru z blízkých oprav. Tyto malé asymetrie vytvářejí síly, které se s rychlostí sčítají.

Historie oprav. Narovnaná čepel, svařená část, součástka nahrazená mírně odlišným dílem – cokoli z toho může natolik změnit rozložení hmotnosti, že je nutné provést nové vyvážení.

Typy ventilátorů a jejich vyvažovací zvláštnosti

Základní postup je stejný pro všechny ventilátory, ale přístupové body, umístění senzorů a typické vzorce nevyváženosti se liší podle typu. Zde je to, co můžete očekávat:

Kdy vyvažovat (a kdy ne)

Doporučené intervaly

Prahové hodnoty spouštění

Nečekejte na rozvrh, pokud se objeví některý z těchto bodů:

Rychlost vibrací přesahuje 4,5 mm/s (RMS) — toto je hranice mezi "přijatelným" a "jen tolerovatelným" pro většinu tříd ventilátorů podle normy ISO 10816-3. Na této úrovni se životnost ložisek již zkracuje. Slyšitelný periodický hluk z ventilátoru — nejedná se o stálý hluk proudění, ale o rytmické dunění nebo hučení, které následuje po otáčkách. Viditelné viklání nebo vychýlení hřídele — obvykle znamená, že nerovnováha je závažná. Neočekávané snížení proudění vzduchu — kývavé oběžné kolo nepohybuje vzduchem efektivně.

Postup vyvažování – krok za krokem

Tento postup využívá metodu zkušebního závaží s korekcí ve dvou rovinách. Funguje pro jakýkoli odsávací ventilátor od malé koupelnové jednotky až po velké průmyslové odstředivé ventilátory. Celý proces – od umístění senzoru až po ověření – trvá u rutinní práce 30 až 60 minut.

Budete potřebovat: Balanset-1A (nebo ekvivalentní 2kanálový vyvažovač), notebook, zkušební závaží, korekční závaží, základní nářadí.

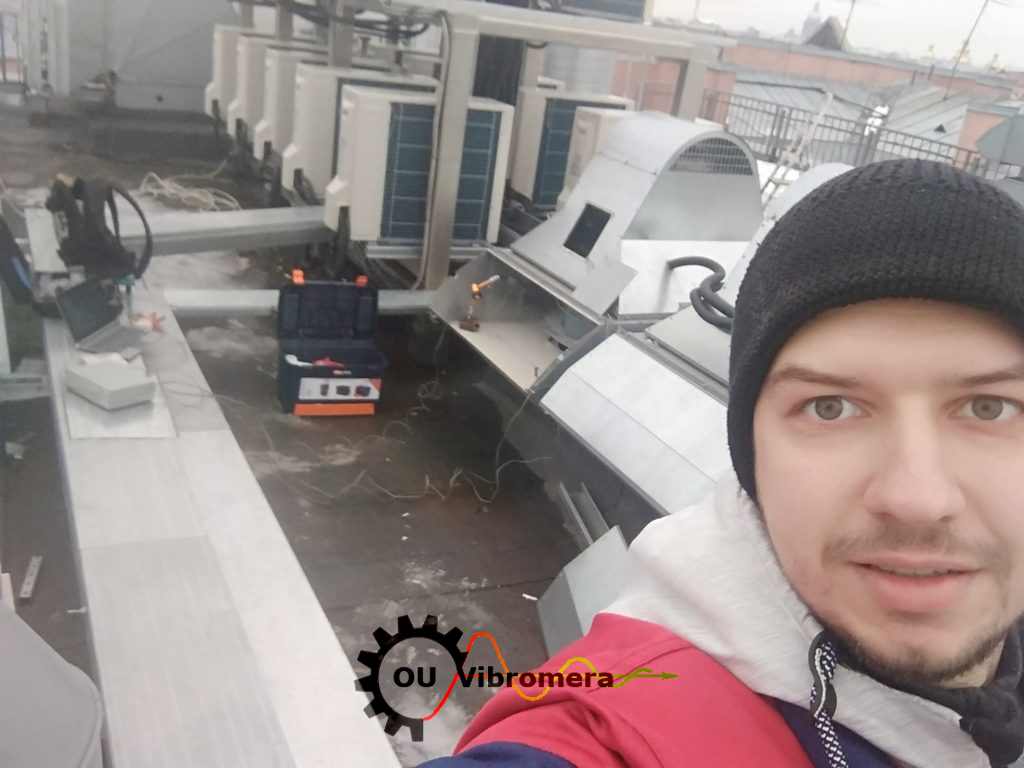

Terénní zpráva: Práce na střeše při −6 °C

Teorie je jedna věc. Ruce, které necítí klíč, jsou věc druhá.

Minulou zimu jsme dostali telefonát ohledně výškové budovy v severní Evropě – čtyři střešní odsávací ventilátory, které všechny vibrovaly natolik, že si obyvatelé dvou nejvyšších pater mohli stěžovat. Správce budovy už v daném roce vyměnil jednu sadu ložisek. O tři měsíce později se vibrace vrátily.

Problém nebyl v ložiskách. Byly to rotory – každý z nich nesl nerovnoměrné usazeniny ledu a soli z měsíců provozu. Ložiska byla obětí, nikoli příčinou.

Balanset-1A jsme nainstalovali na první jednotku v 7 hodin ráno. Teplota vzduchu: −6 °C, stálý vítr vanul přes střechu. Magnetické úchyty bez problémů uchytily kryty. Otáčkoměr zachytil reflexní pásku ze vzdálenosti 40 cm – bez problémů s nastavením i přes vítr.

Nejhorší jednotka naměřila 6,8 mm/s – což je pevně v "nepřijatelné" zóně dle normy ISO 10816-3. Po vyčištění lopatek a provedení standardní dvourovinné korekce vibrace klesly na 1,8 mm/s. Všechny čtyři ventilátory byly hotové do poledne. Celkové náklady pro budovu: servisní výjezd. Plánované úspory: v příštím roce se ušetří dvě nebo tři výměny ložisek.

Hlavním problémem byla baterie notebooku – chlad ji rychle vybíjí. Mezi jednotlivými spuštěními jsme notebook uchovávali v izolovaném obalu. Samotná jednotka Balanset-1A si s chladem poradila bez problémů.

Dočasné vs. trvalé korekční váhy

Zkušební závaží jsou ze své podstaty dočasná – jsou tam pouze během kalibračních běhů. Nenechávejte je na rotoru. Nejsou zajištěna pro dlouhodobou rotaci.

Trvalé korekce využívají materiály vybrané pro dané provozní prostředí:

Technika rozdělené hmoty: Když vypočítaná poloha spadá mezi lopatky (kde není k čemu svařovat), rozdělte korekční hmotnost na dvě menší závaží umístěná na sousedních lopatkách. Software Balanset-1A pro tento účel obsahuje funkci rozdělení závaží.

Práce v uzavřených prostorách

Ne každý ventilátor je umístěn na otevřené střeše. Potrubní ventilátory, stropní jednotky a ventilátory uvnitř skříní vzduchotechnických jednotek (AHU) představují problémy s přístupem, které ovlivňují pracovní postup – ale nikoli výsledek.

Omezený přístup k oběžnému kolu: Korekční závaží může být nutné instalovat skrz přístupové panely nebo inspekční dvířka. V takovém případě ušetříte čas, když předem znáte přesný úhel a hmotnost (z výpočtu softwaru). Nemusíte hádat – přesně víte, kam závaží půjde, ještě než panel otevřete.

Umístění senzoru v těsných prostorách: Kompaktní senzorové hlavice Balanset-1A se vejdou do mezer pouhých 30 mm mezi pouzdrem ložiska a stěnou potrubí. Kabel USB umožňuje umístit měřicí jednotku a notebook vně krytu, zatímco senzory zůstanou na ventilátoru.

Běh ventilátoru během měření: Ventilátor musí během každého měření vibrací běžet provozní rychlostí. U potrubních systémů se ujistěte, že jsou přístupová dvířka během provozu zavřená (nebo že je potrubní systém v normálním provozním nastavení) – změny proudění vzduchu mohou ovlivnit naměřené hodnoty vibrací.

Co dělat po vyvážení

Vyvažování není jednorázový úkol. Je to jeden datový bod v životě stroje. Skutečná hodnota spočívá v tom, co s daty uděláte poté.

Stanovte si základní linii. Hodnota vibrací "po" je nyní vaší referenční hodnotou. Uložte si ji. Balanset-1A archivuje každé měření s časovými razítky, historií korekcí a spektry.

Trend v čase. Při příští servisní návštěvě proveďte rychlé měření vibrací (není třeba vyvažovat – stačí změřit). Porovnejte s výchozí hodnotou. Pokud vibrace dosáhly hodnoty 30% nebo více, je čas na prošetření – může se začít hromadit prach, opotřebovávat lopatky nebo degradovat ložiska.

Použijte spektrum. Zobrazení FFT rozlišuje mezi nevyvážeností (1× špička otáček), nesouosostí (2×), vadami ložisek (vysokofrekvenční obsah) a elektrickými problémy (harmonické složky síťové frekvence). Díky tomu se Balanset-1A z vyvažovacího nástroje stává základním přístrojem pro vibrační diagnostiku – užitečným pro prediktivní údržbu bez specializovaného monitorovacího hardwaru.

Použité vybavení: Balanset-1A

Výše popsaný postup byl proveden pomocí Balanset-1A přenosný vyvažovací systém. Zde jsou příslušné specifikace pro práci s ventilátorem:

Sada obsahuje dva vibrační senzory, laserový otáčkoměr, reflexní pásku, magnetické držáky, elektronické váhy a software na USB. Žádné předplatné, žádné opakující se licenční poplatky.
