Elszívó ventilátor kiegyensúlyozása: Gyakorlati útmutató a terepen
Gyakorló technikus referenciaanyaga HVAC elszívó ventilátorok helyszíni dinamikus kiegyensúlyozásához – az érzékelők elhelyezésétől a végső ellenőrzésig. Több mint 15 éves terepi tapasztalaton alapul, tetőkön, pincékben és minden másban.
Mi romlik el valójában, ha egy ventilátor kiegyensúlyozatlan?
Egy 1450 fordulat/perc sebességgel forgó ventilátorlapát másodpercenként körülbelül 24 fordulatot tesz meg. Ha az egyik oldalon akár 15 gramm plusz tömeg is van, a keletkező centrifugális erő percenként ezerszer éri a csapágyakat. Ez az erő nem marad kicsi – a sebesség négyzetével növekszik. Duplázd meg a fordulatszámot, négyszeresedj meg az erő.
A hatások nem elvontak. Íme, mi történik a gyakorlatban:
A csapágy kifáradási élettartama a köbös terheléstől függ. Az 50% rezgésnövekedése a 80% értékkel csökkentheti a csapágy élettartamát.
A billegő járókerekek megzavarják a légáramlás szimmetriáját, növelve a légellenállást és az energiafogyasztást.
Időszakos dübörgés vagy zümmögés a járókerékből. A bérlők észreveszik. Az épületüzemeltetők hívásokat kapnak.
A csapágyakon és az energián túl az egyensúlyhiány feszültséget okoz a tengelytömítésekben, meglazítja a légcsatorna-csatlakozásokat és elfárasztja a tartószerkezetet. A tetőtéri egységeknél a rezgés átterjedhet az épület födémjére, és akusztikai panaszt okozhat két emelettel lejjebb.
Egyetlen csapágy cseréje egy kereskedelmi elszívó ventilátoron – alkatrészek, munkadíj, állásidő – gyakran meghaladja a 400–800 euró. A ventilátor kiegyensúlyozása kevesebb mint egy órát vesz igénybe, és megakadályozza a hiba megismétlődését. A matematika egyszerű.
Honnan származik az egyensúlyhiány
A tömeges egyensúlyhiány nem a semmiből bukkan fel. Konkrét, azonosítható forrásai vannak – és ezek ismerete segít előre jelezni, hogy mely rajongókra lesz szükség legközelebb figyelemre.
Gyártási tűrések. Egyetlen tökéletesen kiegyensúlyozott járókerék sem hagyja el a gyárat. A legtöbb új állapotban G16 vagy G6.3 nyomásra van kiegyensúlyozva – ez szállításra elfogadható, de a beépített üzemi sebességhez nem mindig igazodik. Azok a ventilátorok, amelyek "elég jó állapotban" érkeznek, érezhetően rezeghetnek, miután teljes fordulatszámon járnak a házban.
Por és lerakódások. Ez a mező kiegyensúlyozatlanságának leggyakoribb oka. A konyhai elszívó ventilátorok zsírt halmoznak fel. Az ipari ventilátorok részecskéket gyűjtenek össze. Még a "tiszta" HVAC rendszerek is egyenetlenül rakják le a port a lapátok felületére hónapokig tartó működés során. Egy 20 grammos porréteg minden nyolcadik lapáton elegendő ahhoz, hogy a rezgés az elfogadható határértékek fölé emelkedjen.
Korrózió és erózió. A tetőventilátorok esőt, sós levegőt (parti telepítéseknél) és hőmérséklet-ingadozást érzékelnek. A lapátbevonatok egyenetlenül kopnak le. A fém foltokban elvékonyodik. A tömegeloszlás fokozatosan tolódik el – olyan fokozatosan, hogy a változás csak a csapágyak meghibásodásakor válik nyilvánvalóvá.
Kisebb sérülés. Idegen tárgy okozta karcolás. A penge hegye meghajlott a telepítés vagy karbantartás során. Hegesztési fröccsenések a közeli javítási munkálatok során. Ezek a kis aszimmetriák erőket hoznak létre, amelyek sebességgel összeadódnak.
Javítási előzmények. Egy kiegyenesített penge, egy hegesztett rész, egy kissé eltérő alkatrészre cserélt alkatrész – ezek bármelyike annyira megváltoztathatja a tömegeloszlást, hogy újra kell egyensúlyozni.
A szíjtárcsa eltolódása, a szíjfeszesség problémái és a rugalmas rögzítés kopása felerősítheti a rezgés tüneteit – de ezek nem kiegyensúlyozatlanságot jelentenek. Az FFT spektrum megkülönbözteti őket: az kiegyensúlyozatlanság domináns csúcsot mutat 1× RPM-nél. A kiegyensúlyozatlanság erős 2× RPM-et mutat. A lazaság több felharmonikust mutat. Balanset-1A pontosan erre a célra tartalmazza az FFT analízist.
Rajongói típusok és egyensúlyozási sajátosságaik
Az alapvető eljárás minden ventilátor esetében ugyanaz, de a hozzáférési pontok, az érzékelők elhelyezése és a tipikus kiegyensúlyozatlansági minták típusonként eltérőek. Íme, mire számíthat:
Axiális elszívó ventilátorok
Hosszú, könnyű pengék. Hajlamosak a por felhalmozódására a hegyükön. Általában az egysíkú kiegyensúlyozás elegendő, kivéve, ha a pengék szélesek. Érzékelő elhelyezése: a motor csapágyházán, radiális irányban.
Hátrahajló centrifugális
A kereskedelmi HVAC rendszer igáslovai. A széles járókerekek gyakran kétsíkú kiegyensúlyozást igényelnek. A járókerékhez való hozzáféréshez szükség lehet a bemeneti kúp eltávolítására. A por egyenetlenül gyűlik össze az ívelt lapátok belsejében.
Vegyes áramlású ventilátorok
Kompakt, nagynyomású egységek. Gyakoriak parkolóházakban és lépcsőházakban történő nyomásszabályozáshoz. Rövid hozzáférési távolság a csapágyak között – a helyzetérzékelők gondosan rögzítik mindkét síkot.
Radiális lapátos (lapátos) ventilátorok
Szennyezett légáramokhoz tervezték: fűrészpor, fémforgács, gabona. A vastag, lapos pengék ellenállnak a lerakódásnak, de egyenetlenül erodálódnak. A kiegyensúlyozó síkok általában közel vannak egymáshoz – a folytatás előtt ellenőrizze a befolyásolási együttható elválasztását.
Mikor kell egyensúlyozni (és mikor nem)
Ajánlott időközönként
| Környezet | Ellenőrzési intervallum | Megjegyzések |
|---|---|---|
| Kereskedelmi HVAC (irodák, kiskereskedelmi egységek) | Évente | Rendszeres délutáni mérések során. Hasonlítsa össze az alapértékekkel. |
| Ipari (por, füst, vegyszerek) | Negyedévenként | A részecskék felhalmozódása felgyorsítja az egyensúlyhiányt. |
| Konyhai / zsírelszívó | 6 havonta | A zsírlerakódás természeténél fogva egyenetlen. |
| Tetőtéri (időjárásnak kitett) | 6–12 havonta | Korrózió + hőkezelés. Szezonális ellenőrzés ajánlott. |
| Kritikus rendszerek (kórházak, laboratóriumok) | Rezgésmonitorozásonként | Folyamatos vagy havi trend. Egyenleg a küszöbértékek elérésekor. |
Kiváltó küszöbértékek
Ne várj a menetrendre, ha ezek közül bármelyik megjelenik:
A rezgési sebesség meghaladja a 4,5 mm/s-ot (RMS) — ez meghaladja az ISO 14694 szerinti helyszíni indítási szintet a merev rögzítésű, BV-3 kategóriájú ventilátorok esetében; a merev alátámasztású nagyobb ventilátoroknál, amelyeket az ISO 10816-3 alapján értékelnek, ez egyben a B zónából való kilépést is jelenti, amely a korlátozás nélküli hosszú távú üzem zónája. Ezen a szinten a csapágy élettartama már rövidül. Hallható időszakos zaj a ventilátorból – nem állandó áramlási zaj, hanem ritmikus dübörgés vagy zümmögés, amely a fordulatszámot követi. Látható billegés vagy tengelyelhajlás – általában azt jelenti, hogy az egyensúlyhiány súlyos. Váratlan légáramlás-csökkenés — a billegő járókerék nem mozgatja hatékonyan a levegőt.
Ne egyensúlyozzon ki mechanikai sérüléssel járó rotort: repedt vagy hiányzó pengék, görbe tengely, csapágyjáték (kézzel ellenőrizze – ha a tengelyt el tudja lendíteni, először a csapágyat kell cserélni), laza rögzítőcsavarok vagy szerkezeti repedések a házban. A kiegyensúlyozás korrigálja a tömegeloszlást. Nem tudja kompenzálni a törött alkatrészeket. Először a hardvert javítsa meg, majd egyensúlyozzon ki.
A kiegyensúlyozási eljárás – lépésről lépésre
Ez az eljárás a próbasúly módszerét alkalmazza kétsíkú korrekcióval. Bármilyen elszívóventilátornál működik, a kis fürdőszobai egységektől a nagy ipari centrifugálisokig. A teljes folyamat – az érzékelő elhelyezésétől az ellenőrzésig – egy rutinfeladat esetében 30-60 percet vesz igénybe.
Szükséged lesz: Balanset-1A (vagy azzal egyenértékű 2 csatornás balanszer), laptop, próbasúlyok, korrekciós súlyok, alapvető szerszámok.
Szerelje fel az érzékelőket és a fordulatszámmérőt
Csatlakoztasson egy rezgésérzékelőt (gyorsulásmérőt) minden csapágyházhoz, radiálisan – a tengelytengelyre merőlegesen – irányítva. Használja a Balanset-1A-hoz mellékelt mágneses tartókat. Helyezze el a lézeres fordulatszámmérőt úgy, hogy leolvassa a rotorra vagy a tengelykapcsolóra ragasztott fényvisszaverő szalagot.
Csatlakoztasd mindkét érzékelőt és a fordulatszámmérőt a Balanset-1A egységhez. Csatlakoztasd az egységet a laptopodhoz USB-n keresztül. Indítsd el a szoftvert.
Mérje meg a kezdeti rezgést
Válassza a "Kétsíkú kiegyensúlyozás" lehetőséget a szoftverben. Adjon meg egy feladatnevet (pl. "AHU-3 befúvóventilátor, C épület"). Indítsa el a ventilátort, és hagyja, hogy elérje a stabil üzemi fordulatszámot. A szoftver valós időben megjeleníti a rezgési sebességet és a fázisszöget mindkét síkra.
Várja meg, amíg a mérési eredmények stabilizálódnak – általában 15–30 másodperccel a sebesség beállta után. Jegyezze fel az alapértéket. Ez az "előtte" mért érték.
Próbasúly felszerelése az 1. síkra
Állítsa le a ventilátort. Rögzítsen egy ismert tömegű próbasúlyt az első korrekciós síkra – arra az oldalra, ahová az 1. érzékelőt szerelik. A tömegnek elég nagynak kell lennie ahhoz, hogy a rezgést legalább 20%-vel megváltoztassa, de nem olyan nagynak, hogy veszélyes egyensúlyhiányt okozzon. Hozzávetőleges útmutató: a rotor súlyának 1–3% értéke a próba során.
Jelöld meg a súly pontos helyét (szögét). Indítsd újra a ventilátort. Jegyezd fel az új rezgés- és fázisértékeket.
2. tesztrepülőgép
Állítsa le a ventilátort. Vegye le a próbasúlyt az 1. síkról, és rögzítse ugyanahhoz a szöghelyzethez a 2. síkon (a másik csapágyoldalon). Indítsa el a ventilátort, várja meg a stabil leolvasásokat, és rögzítse az értékeket.
A szoftvernek most három adatkészlete van: a kezdeti rezgés, a próbasúlyra adott válasz az 1. síkban és a próbasúlyra adott válasz a 2. síkban. Ez elegendő a befolyásolási együttható mátrix kiszámításához.
Korrekció kiszámítása
Kattintson a "Számítás" gombra. A Balanset-1A szoftver kiszámítja az egyes síkok pontos korrekciós tömegét és szögét. Az eredmény így néz ki: "1. sík: 12,4 g 147°-nál. 2. sík: 8,7 g 283°-nál." A szögeket a próbasúly pozíciójától, a forgás irányában mérik.
Állandó korrekciós súlyok felszerelése
Távolítsa el a próbasúlyt. Mérje le a korrekciós tömegeket az elektronikus mérlegeken (a Balanset-1A készletben található). Rögzítse azokat a kiszámított sugárral és szögben. Rögzítse hegesztéssel, rögzítőcsavarokkal, tömlőbilincsekkel vagy csavarokkal – a fordulatszámnak és a környezetnek megfelelő módon.
A centrifugális ventilátoroknál a súlyokat gyakran a hátlapra hegesztik. Axiális ventilátoroknál a kis, csavarozott tömegek jól működnek az agy közelében.
Ellenőrizd és dokumentáld
Indítsa el utoljára a ventilátort. A szoftver megjeleníti a maradék rezgést. A legtöbb HVAC alkalmazás esetében a célérték az alábbi érték alatt van 2,8 mm/s RMS a csapágyházaknál (ISO 14694, BV-3 kategória). Kritikus rendszereknél törekedjen 1,0 mm/s vagy annál alacsonyabb értékre. Az olyan kiegyensúlyozási minőségi fokozatok, mint a G6.3 vagy a G2.5 (ISO 21940-11, korábban ISO 1940-1) a rotor megengedett maradó kiegyensúlyozatlanságát határozzák meg — ez a házrezgéstől különálló kritérium.
Ha a reziduális érték továbbra is túl magas, a szoftver finomhangolási korrekciókat javasol – apró további súlyokat a finomhangoláshoz. A gyakorlatban az első korrekció után 85–90% munka fejeződik be.
Mentse el a jelentést. A Balanset-1A archiválja a rezgésdiagramokat, spektrumokat és korrekciós adatokat a későbbi referencia és karbantartási tervezés céljából.

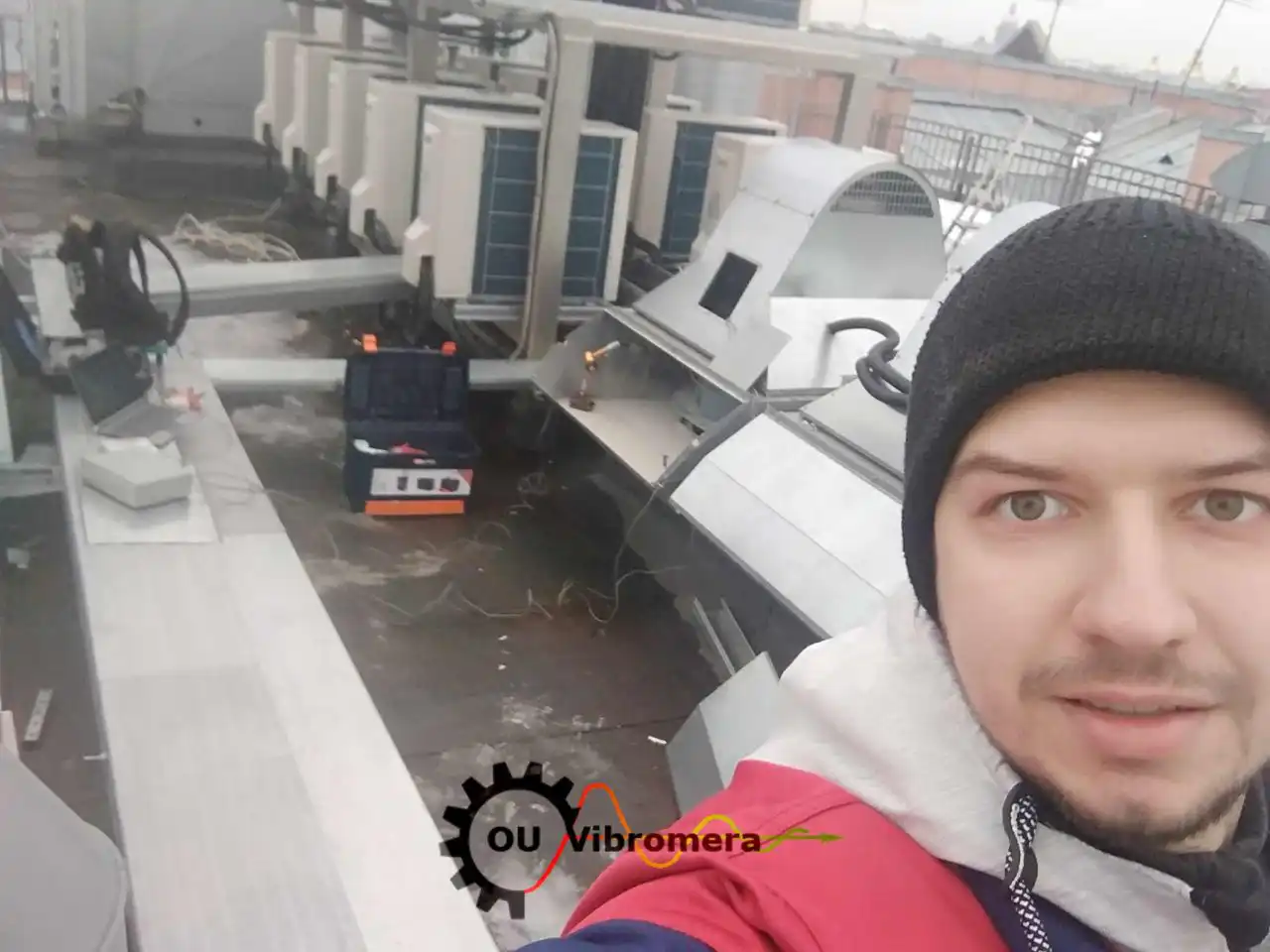

Terepi jelentés: Tetőtéri munka −6°C-on
Az elmélet egy dolog. Azok a kezek, amelyek nem érzik a villáskulcsot, egy másik.
Tavaly télen kaptunk egy hívást egy észak-európai lakóépület-toronyházzal kapcsolatban – négy tetőre szerelt elszívó ventilátor, amelyek mindegyike annyira rezeg, hogy a felső két emeleten lakók panaszt tehettek. Az épületkezelő már kicserélt egy csapágykészletet abban az évben. Három hónappal később a rezgés visszatért.
A probléma nem a csapágyakkal volt, hanem a rotorokkal – mindegyiken egyenetlen jég- és sólerakódások voltak a hónapokig tartó kitettségtől. A csapágyak áldozatok voltak, nem okok.
Reggel 7-kor állítottuk fel a Balanset-1A-t az első egységre. Levegőhőmérséklet: -6°C, egyenletes szél fújt a tetőn. A mágneses tartók gond nélkül tapadtak a házakhoz. A fordulatszámmérő 40 cm-ről érzékelte a fényvisszaverő szalagot – a szél ellenére sem volt beállítási probléma.
Lakóépületek tetőtéri elszívó ventilátora – előtte/utána
Négy azonos axiális ventilátor, egyenként 1,5 kW, ~1420 fordulat/perc. A ventilátorházak egész évben ki vannak téve az időjárás viszontagságainak. A lapátokon felhalmozódott egyenetlen só/jég fokozatos kiegyensúlyozatlanságot okozott. Az egyik csapágykészletet már 3 hónappal korábban kicserélték.
A legrosszabb készülék 6,8 mm/s rezgést mért – ami határozottan az ISO 10816-3 szabvány szerinti "elfogadhatatlan" zónában van. A lapátok tisztítása és a szabványos kétsíkú korrekció elvégzése után a rezgés 1,8 mm/s-ra csökkent. Délre mind a négy ventilátor elkészült. Az épületre háruló teljes költség: a szervizhívás költsége. Várható megtakarítás: két vagy három csapágycsere elkerülése a következő évben.
A laptop akkumulátora jelentette a fő kihívást – a hideg gyorsan lemeríti. A futtatások között egy szigetelt táskában tartottuk a laptopot. Maga a Balanset-1A egység gond nélkül bírta a hideget.
Ideiglenes vs. állandó korrekciós súlyok
A próbasúlyok definíció szerint ideiglenesek – csak a kalibrációs futások alatt vannak ott. Ne hagyja őket a rotoron. Nincsenek rögzítve hosszú távú forgatáshoz.
Az állandó korrekciókhoz a működési környezethez kiválasztott anyagokat használnak:
| Anyag | Legjobb | Melléklet |
|---|---|---|
| Lágyacél | Beltéri ventilátorok, száraz környezetbe | Hegesztés (leggyakoribb), csavarozás |
| Rozsdamentes acél | Tetőtéri, tengeri, vegyi kipufogógáz | Hegesztés, rozsdamentes csavarok |
| Alumínium | Nagy sebességű ventilátorok (csökkenti a centrifugális terhelést) | Csavarozás, szegecselés |
| Epoxi + acél sörét | Szűk helyeken, nincs hegesztési lehetőség | Ragasztás (fordulatszám-korlátok ellenőrzése) |
Tömegosztott technika: Amikor a kiszámított pozíció a két penge közé esik (ahol nincs mihez hegeszteni), ossza fel a korrekciós tömeget két kisebb súlyra, amelyeket a szomszédos pengékre helyez. A Balanset-1A szoftver ehhez tartalmaz egy súlyfelosztó funkciót.
Zárt létesítményekben végzett munka
Nem minden ventilátor van nyitott tetőn. A légcsatornás ventilátorok, a mennyezetre szerelt egységek és a légkezelő egységek szekrényeiben lévő ventilátorok hozzáférési nehézségeket jelentenek, amelyek befolyásolják a munkafolyamatot – de nem az eredményt.
Korlátozott hozzáférés a járókerékhez: Előfordulhat, hogy korrekciós súlyokat kell felszerelni a hozzáférési paneleken vagy a vizsgálóajtókon keresztül. Ilyenkor időt takarít meg, ha előre ismerjük a pontos szöget és tömeget (a szoftveres számítás alapján). Nem kell találgatnunk – pontosan tudjuk, hová kerül a súly, mielőtt kinyitnánk a panelt.
Érzékelő elhelyezése szűk helyeken: A Balanset-1A kompakt érzékelőfejei akár 30 mm-es résekbe is beférnek a csapágyház és a légcsatorna fala között. Az USB-kábel lehetővé teszi, hogy a mérőegység és a laptop a házon kívül helyezkedjen el, miközben az érzékelők a ventilátoron maradnak.
A ventilátor járatása mérés közben: A ventilátornak minden rezgésmérés során üzemi sebességgel kell járnia. Légcsatornás rendszerek esetén győződjön meg arról, hogy a hozzáférési ajtók zárva vannak (vagy a légcsatorna-rendszer normál üzemi konfigurációban van) a mérés során – a légáramlás változásai befolyásolhatják a rezgésértékeket.
Mit kell tenni a kiegyensúlyozás után?
A kiegyensúlyozás nem egyszeri feladat. Egyetlen adatpont a gép életében. Az igazi érték abból fakad, hogy mit kezdesz az adatokkal utána.
Állítson be egy alapvonalat. Az "utána" mért rezgésérték mostantól referenciaként szolgál. Mentsd el. A Balanset-1A minden mérést archivál időbélyegekkel, korrekciós előzményekkel és spektrumokkal együtt.
Trend az idő múlásával. A következő szervizlátogatáson végezzen gyors rezgésmérést (kiegyensúlyozás nem szükséges – csak egy mérés). Hasonlítsa össze az alapértékkel. Ha a rezgés elérte a 30%-t vagy annál magasabb értéket, itt az ideje kivizsgálni – porlerakódás, pengekopás vagy csapágydegradáció kezdődhet.
Használd a spektrumot. Az FFT kijelző különbséget tesz az egyensúlyhiány (1× RPM csúcs), a beállítási hibák (2×), a csapágyhibák (nagyfrekvenciás tartalom) és az elektromos problémák (hálózati frekvencia felharmonikusai) között. Ez a Balanset-1A-t egy kiegyensúlyozó eszközből alapvető rezgésdiagnosztikai műszerré alakítja – amely hasznos a prediktív karbantartáshoz, dedikált felügyeleti hardver nélkül.
Azok az épületek, amelyek évente kiegyensúlyozzák a ventilátorokat és nyomon követik a rezgési trendeket, jelentést tesznek 60–70% kevesebb nem tervezett ventilátorhiba és mérhető energiafogyasztás-csökkenést. Az adatok megfelelnek a karbantartási auditoknak és az ISO 55000 eszközgazdálkodási szabvány követelményeinek is.
Használt berendezés: Balanset-1A
A fent leírt eljárást a következő módszerrel végeztük: Balanset-1A hordozható kiegyensúlyozó rendszer. Íme a ventilátor működéséhez szükséges specifikációk:
A készlet tartalmaz két rezgésérzékelőt, lézeres fordulatszámmérőt, fényvisszaverő szalagot, mágneses tartókat, elektronikus mérleget és USB-n tárolt szoftvert. Nincsenek előfizetések, nincsenek rendszeres licencdíjak.
