Балансирање индустријске центрифуге: Зауставите тресење и избегните застоје
Проблем: Индустријска центрифуга у фабрици кућног текстила (која се користи за прање и сушење јастука) се жестоко тресла, тресући цео под. Бука није само узбунила особље, већ су вибрације додатно оптерећивале лежајеве и структуру машине. Овај сценарио је уобичајен у многим постројењима: неуравнотежена центрифуга може неприметно исцрпити буџете за одржавање и довести до неочекиваних кварова.
Чак и мала неравнотежа може имати огроман утицај. На око 3000 обртаја у минути, сићушна маса од 10 грама ван центра може да изврши силу од око 30 кг на лежајеве ротора. Удвостручите брзину, и та сила се учетворостручује - потенцијално преко 100 кг силе из те исте мале тежине. Решење: Добра вест је да правилним балансирањем ротора центрифуге можете елиминисати ове деструктивне вибрације. У овом чланку ћемо објаснити зашто центрифуге вибрирају, како препознати знаке упозорења на неравнотежу и, што је најважније, како корак по корак извршити динамичко балансирање ротора. Процес се може обавити на лицу места помоћу преносивог анализатора, враћајући глатки рад и штедећи вам новац. новац (због смањене штете и застоја), време (избегавањем непланираних искључења) и осигуравањем поузданост и безбедност у вашим операцијама.

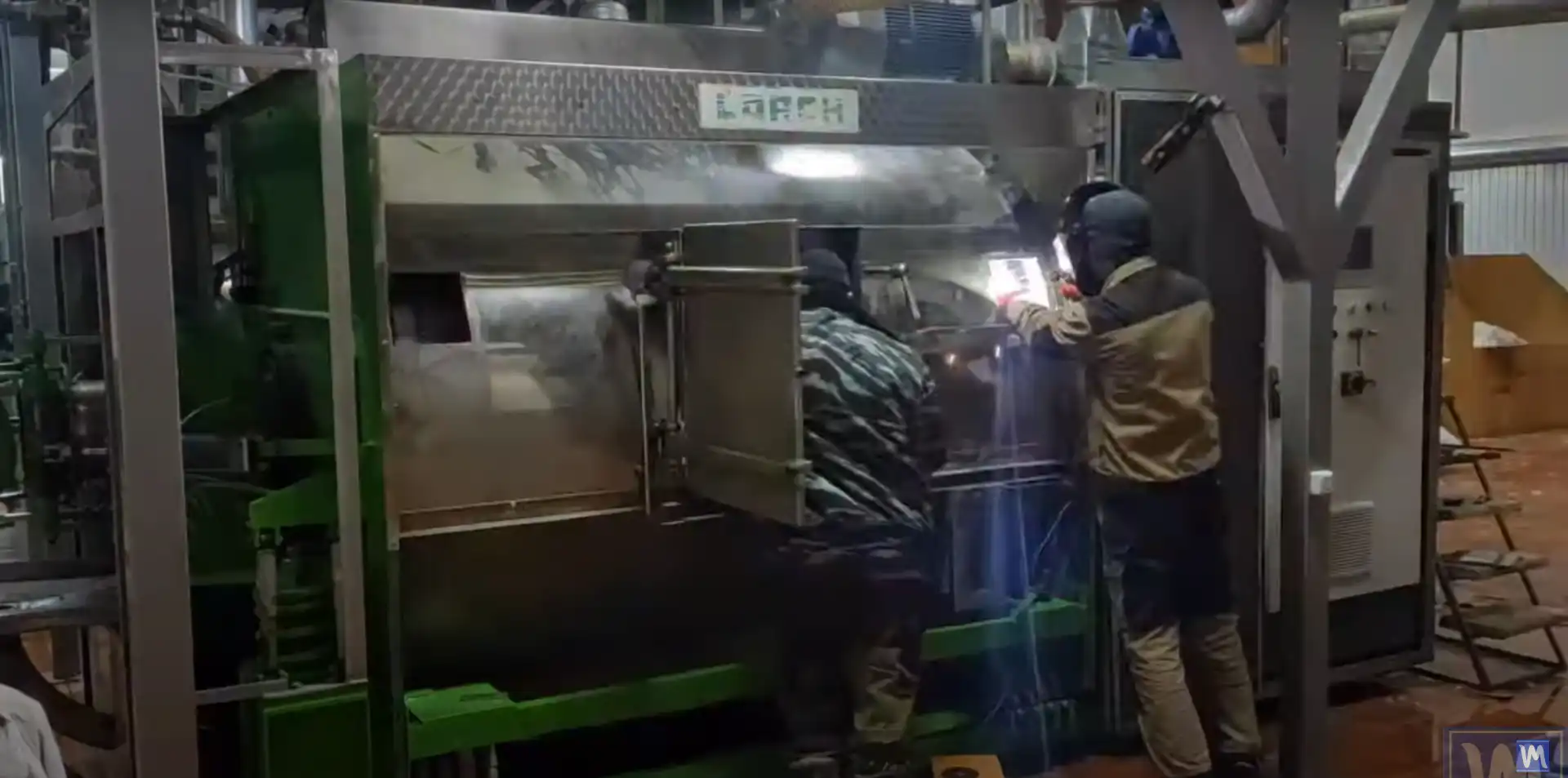

У видеу испод можете видети пример овог проблема и његово решавање у фабрици јастука. Индустријска машина за прање веша (центрифуга) је имала јаке вибрације пре балансирања, а након извршења поступка балансирања помоћу уређаја Balanset-1A, радила је глатко:
Разумевање вибрација и неравнотеже у центрифугама
Шта је вибрација? У центрифуги, вибрација је осцилаторно кретање или тресење које се јавља када се ротор окреће. Савршено избалансиран ротор би се окретао тихо и глатко. Међутим, ако је било који део масе неравномерно распоређен, ротор ће почети да вибрира док се окреће. Замислите како неуравнотежено пуњење машине за прање веша узрокује тресење машине током циклуса центрифуге – исти принцип важи и за индустријске центрифуге и друге роторе велике брзине.
Уобичајени узроци вибрација центрифуге: Неколико фактора може довести до прекомерних вибрација у центрифуги. Најчешћи укључују:
- Rotor imbalance: Неравномерна расподела масе у ротору („тешка тачка“). Ово је примарни узрок вибрација и фокус балансирања.
- Деформација ротора: Савијене или искривљене компоненте ротора које нарушавају равнотежу.
- Проблеми са лежајевима: Истрошени или оштећени лежајеви, или неправилна уградња лежајева, што може довести до прекомерног зазора и неусклађености.
- Асиметрија склопа: Делови ротора или причвршћене компоненте (као што су корпе, носачи или чак терета унутар центрифуге) нису симетрично распоређени или имају производне недоследности.
- Спољни фактори: Нечврсто постављена центрифуга (неравни или лабави темељи) или резонанција са другим машинама могу погоршати вибрације.
Иако проблеми попут лежајева или инсталације могу изазвати вибрације, важно је напоменути да ако је центрифуга фундаментално неуравнотежена, никакво затезање или нови лежајеви неће потпуно зауставити тресење. Морате се позабавити основним узроком: неравнотежом самог ротора.
Статичка неравнотежа у односу на динамичку неравнотежу
Постоје две главне врсте неравнотеже ротора које могу изазвати вибрације:
- Статичка неравнотежа: До овога долази када је центар масе ротора померен у односу на његову осу ротације. Ако бисте поставили ротор на шине са оштрим ивицама, статички неуравнотежен ротор би се константно котрљао тако да би тешка тачка висила надоле. Статички дисбаланс обично узрокује да центрифуга вибрира у једној равни (то је као точак који није уравнотежен – одскакиваће горе-доле).
- Динамички (моментни) дисбаланс: Ово се дешава када је маса ротора неравномерно распоређена дуж различитих равни, што узрокује ефекат клацкања или клацања док се окреће. Ротор може бити уравнотежен у једној равни, али се и даље клатити јер је један крај тежи на једној страни, а други крај тежи на супротној страни. Динамички дисбаланс (такође се назива неравнотежа пара) узрокује да ротор жели да се увија или „клати“ док се окреће. Већина великих индустријских центрифуга пати од неког динамичког дисбаланса и захтевају балансирање у две равни да би се то исправило.
У пракси, динамичко балансирање је процес који се користи за решавање и статичких и динамичких неравнотежа код центрифуга велике брзине. То укључује окретање ротора и мерење вибрација како би се утврдило где треба додати или уклонити тежину. Насупрот томе, статичко балансирање може бити довољно за мале роторе или када постоји проблем само са једном равни (на пример, балансирање једноставног брусног точка може захтевати само статичко балансирање). Међутим, за индустријску центрифугу, динамичко балансирање у две равни је обично неопходно да би се постигао заиста глатки рад.
Зашто је неуравнотежена центрифуга велики проблем
Неуравнотежена центрифуга није само мања непријатност; то је претња по здравље ваше опреме и ефикасност вашег рада. Ево кључних проблема које изазивају прекомерне вибрације:
- Убрзано хабање: Вибрације излажу компоненте попут лежајева, вратила, заптивача и носача понављајућем напрезању. То доводи до бржег хабања, честих кварова и краћег века трајања центрифуге. У финансијском смислу, потрошићете више на резервне делове и поправке и патити од дужег застоја.
- Смањен квалитет производа: Многе центрифуге (посебно у индустријама попут хемијске, фармацеутске или прехрамбене) се користе за одвајање или обраду материјала. Вибрације могу да поремете глатко одвајање компоненти. На пример, неуравнотежена центрифуга можда неће одвајати течности и чврсте материје тако чисто, што резултира нижим квалитетом производа или недоследним резултатима. У екстремним случајевима (као у фармацеутској производњи), ово може да уништи читаве серије производа.
- Повећана бука и замор оператера: Вибрирајућа центрифуга често производи гласне, зујаве или звецкајуће звуке. Ово не само да крши стандарде буке на радном месту, чинећи окружење непријатним или чак опасним за особље, већ доприноси и умору и стресу оператера. Временом, прекомерна бука и вибрације могу нарушити концентрацију и морал радника.
- Структурна оштећења и безбедносни ризици: Јаке вибрације могу проузроковати олабављање вијака и пуцање или деградацију темеља машине. Читава структура центрифуге, па чак и платформа на којој је монтирана, могу бити угрожене. У најгорем случају, део центрифуге би се могао распасти услед напрезања, што би довело до катастрофалног квара. Безбедносни ризик овде се не може преценити – распадајући се ротор велике брзине може проузроковати велику штету на постројењу и представљати опасност по живот особља.
Bottom line: Игнорисање вибрација у центрифуги ће вас коштати. Може довести до скупих застоја (замислите да морате да зауставите производњу због хитних поправки), виших трошкова одржавања и потенцијално инцидената одговорности или здравствених и безбедносних инцидената. Зато су проактивно балансирање и одржавање неопходни.
Како се брзина ротације повећава, утицај чак и мале неравнотеже постаје експоненцијално озбиљнији. Ако удвостручите брзину центрифуге, сила неравнотеже се учетворостручује. Зато индустријске центрифуге велике брзине апсолутно захтевају прецизно балансирање — оно што може бити блага вибрација при малој брзини постаје снажно тресење при пуној радној брзини.
Balanset-1A: Your Reliable Assistant in Centrifuge Balancing
Дакле, како ефикасно решавамо проблем вибрација? Одговор је балансирање ротора центрифуге, а модерна технологија чини овај процес лакшим него икад. Balanset-1A је преносиви анализатор вибрација и уређај за динамичко балансирање посебно дизајниран за роторе попут оних у центрифугама (као и вентилаторима, дробилицама, турбинама и другим индустријским машинама). У суштини је то комплет алата који вам омогућава да обављате балансирање професионалног нивоа. на вашем сајту, без потребе за растављањем машине и слањем ротора у специјализовани објекат.
Кључне карактеристике Балансет-1А: Овај уређај долази са двоструким акцелерометром за мерење вибрација у две равни, ласерским тахометром за детекцију брзине ротације и фазе и софтвером за балансирање који је једноставан за коришћење. режим виброметра, Balanset-1A може да делује као мерач вибрација како би вам дао укупне нивое вибрација, па чак и FFT спектар за дијагностиковање проблема. режим балансирања, води вас кроз додавање пробног тега, а затим израчунава тачне корекционе тегове потребне за сузбијање неравнотеже. Уређај подржава и једноравно (статичко) и дворавно (динамичко) балансирање, што покрива потребе практично свих типова центрифуга. Коришћењем Balanset-1A, можете постићи прецизну равнотежу за кратко време, смањујући вибрације на безбедне нивое према ISO стандардима.
Важно је напоменути да балансирање на лицу места помоћу преносивог уређаја попут овог значи минимално време застоја — не морате да деинсталирате ротор или чекате данима на спољну услугу. Ово вам штеди време и новац. Многи тимови за одржавање и сервисни инжењери држе такав балансер при руци јер потенцијално компликовану поправку (слање ротора) претвара у рутински задатак одржавања који се може обавити интерно.
Како балансирати ротор индустријске центрифуге (корак по корак)
Хајде да прођемо кроз процес балансирања. Описаћемо кораке за дијагностиковање и балансирање центрифуге помоћу уређаја Balanset-1A. Чак и ако имате другачији балансер или само желите да разумете поступак, ови кораци ће вам дати јасну слику о томе како се врши балансирање ротора. Поступак се састоји од два дела: преглед пре балансирања (како би се осигурало да ништа друго није у реду са машином) и процес динамичког балансирања сама. Увек имајте на уму да се придржавате безбедносних протокола: радите са заустављеном машином кад год причвршћујете тегове или сензоре и носите одговарајућу заштитну опрему (као што је заштита за очи и осигурајте да је заштитни поклопац или кућиште центрифуге на свом месту током пробних радова).
Преглед и припрема пре балансирања
- Измерите тренутну вибрацију (основну): Почните мерењем нивоа вибрација центрифуге у њеном нормалном радном стању. Користећи Balanset-1A у режиму виброметра (или било који мерач вибрација), забележите укупна амплитуда вибрацијаТакође обратите пажњу на вибрације при брзини рада ( 1× ротациона компонента, што Balanset-1A може да изолује). Ово ће вам рећи колико је озбиљан дисбаланс. На пример, ако је ваша укупна вибрација, рецимо, 6 mm/s RMS и углавном долази од 1× компоненте, то је јасан знак дисбаланса.
- Упоредите укупне и ротационе вибрације: Проверите однос укупних вибрација и вибрација на фреквенцији ротације. Ако су ове вредности скоро исте, то значи да је већина вибрација последица неравнотеже ротора (што је добра вест - то можете поправити балансирањем). Ако је укупна вибрација много већа од ротационе компоненте, могу постојати други извори вибрација (као што је неправилно поравнат мотор, резонанција или нешто лабаво). У нашем примеру, ако је укупно 6 mm/s једнако ~5,5 mm/s при 1×, неравнотежа је примарни проблем. Али ако је укупно било 10 mm/s, док је 1× 3 mm/s, нешто друго би могло да додаје вибрације.
- Проверите механизам центрифуге: Пре него што додате тегове и извршите балансирање, прегледајте машину да ли има механичких проблема:
- Стање лежајева: Проверите да ли има хабања или зазора на лежају. Лош лежај може изазвати додатне вибрације и мора се заменити; балансирање ротора неће поправити оштећен лежај.
- Монтажа и носачи: Уверите се да је центрифуга чврсто причвршћена вијцима и да су амортизери или носачи неоштећени. Било каква лабавост овде може имитирати вибрације неравнотеже.
- Зазор ротора: Окрећите ротор ручно (са искљученим напајањем) да бисте проверили да ли се трља о непокретне делове. Понекад благи контакт или стругање могу изазвати јаке вибрације током рада.
- Доследност очитавања: Да ли су очитавања вибрација у кораку 1 сваки пут остала стабилна (у оквиру 10-15%)? Велике флуктуације могу указивати на повремене проблеме попут електричног квара или померања компоненте. Стабилност очитавања вибрација значи да можете са сигурношћу наставити са балансирањем.
- Припрема за балансирање: Ако се горе наведено не открију значајни проблеми са неравнотежом, припремите се за посао балансирања. То укључује чишћење ротора (уклоните прљавштину, осушени производ или масноћу који би могли утицати на равнотежу) и осигурајте да имате приступ ротору за причвршћивање тегова. Означите референтне тачке на ротору (многи користе комад рефлектујуће траке или ознаку кредом као референцу од 0° за фазна мерења). Подесите уређај Balanset-1A, лаптоп и уверите се да можете безбедно да покренете центрифугу на брзини за тестирање. У овој фази сте спремни да започнете стварни поступак балансирања.
Important: Темељно очистите ротор и унутрашњост центрифуге пре балансирања. Чак и мали остаци могу створити благу неравнотежу или отпасти током процеса, што може искривити ваше резултате. Такође, увек проверите да ли су све компоненте (као што су посуда, поклопац или било који уложак филтера) правилно инсталиране и причвршћене у складу са упутствима произвођача пре него што почнете.
Предузимањем ових припремних корака, осигуравате да:
- Бавите се правим проблемом (прави дисбаланс наспрам другог кварa).
- Центрифуга је механички довољно исправна да би се могла балансирати (балансирање оштећене машине је неефикасно).
- Ваша мерења балансирања биће тачна (без грудвица прљавштине или лабавих делова који би их могли одбацити).
Поступак динамичког балансирања са Balanset-1A
- Инсталирајте сензоре вибрација: Причврстите сензоре акцелерометра Balanset-1A на центрифугу. Типично, један сензор се монтира на или близу кућишта предњег лежаја и један на кућиште задњег лежаја (за балансирање у две равни). Сензори треба да буду чврсто фиксирани (обично магнетно или помоћу клинова) нормално на осу ротора. Овакав положај им омогућава да ефикасно региструју вибрације. Уверите се да су каблови сензора осигурани даље од покретних делова.
- Причврстите рефлектујућу референтну ознаку: Поставите траку рефлектујуће траке или нацртајте малу ознаку на ротору (или ротирајућој корпи/бубњу) која ће служити као референтна тачка за тахометар. Ова ознака ће омогућити оптичком сензору Balanset-1A да детектује брзину ротације и фазни угао неравнотеже.
- Подесите тахометар (оптички сензор): Поставите ласерски тахометар Balanset-1A тако да има јасан поглед на рефлектујућу ознаку на ротору сваки пут када се окреће. Магнетни сталак може помоћи да сензор буде стабилан. Уверите се да су растојање и угао у складу са спецификацијама сензора (обично неколико центиметара од њега, директно окренути ка ознаци). Када је правилно подешен, требало би да добијете константно очитавање обртаја када се ротор окреће.
- Повежите и конфигуришите опрему: Прикључите сензоре вибрација и тахометар на интерфејс Balanset-1A (који се затим повезује са вашим лаптопом преко USB-а). Покрените Balanset софтвер и унесите почетне податке: изаберите режим балансирања у две равни (пошто центрифуге то обично захтевају) и унесите детаље ротора као што су полупречник где можете додати тегове и тежина „пробне“ масе коју планирате да користите. Такође, подесите брзину рада машине ако је потребно и уверите се да уређај исправно очитава вибрације и број обртаја у софтверу.
- Покрените програм балансирања: Када је све повезано, спремни сте да започнете мерења. У софтверу, наставите са почетним мерењем (често се назива подешавање или основно мерење). Покренућете центрифугу до њене нормалне радне брзине. Balanset-1A ће забележити почетну амплитуду вибрација и фазни угао на сваком сензору (свакој равни). Ово је наш снимак неравнотеже „пре“.
- Изаберите режим балансирања: Уверите се да софтвер зна да ћете радити динамичко (дворавно) балансирање. Ово је можда подешено у кораку 4, али проверите још једном. У режиму са две равни, уређај ће очекивати да урадите два пробна рада са пробним тегом (по један за сваку раван корекције). Такође ће вас обично питати за било какво потребно поравнање или калибрацију (на пример, потврда оријентације сензора или фазне референце).
- Унесите податке за пробну тежину: Изаберите одговарајући пробни тег (на пример, мали вијак или тег познате масе, можда неколико стотина грама, у зависности од величине ротора). Софтвер ће тражити вредност овог тега. Унесите тачну тежину (а понекад и полупречник на којем ће бити причвршћен, ако софтвер то захтева). Ова информација је кључна јер је програм за балансирање користи да израчуна колики је утицај тега на вибрације.
- Причврстите пробни тег на прву раван: Са заустављеном центрифугом и искљученим напајањем, причврстите пробни тег на ротор на месту означеном као раван 1 (на пример, предњи крај ротора). Учврстите га под познатим углом – многи балансери предлажу да почнете од 0° (поравнато са вашом рефлектујућом ознаком) ради доследности. Уверите се да је тег чврсто причвршћен како не би одлетео приликом окретања.
- Поново покрените центрифугу и измерите вибрације помоћу пробног тега: Поново укључите машину и пустите је да достигне исту брзину као и раније. Сада се неравнотежа ротора променила због додате тежине. Balanset-1A ће мерити нове амплитуде вибрација и фазне углове. Типично, приметићете промену у очитавању једног или оба сензора. Када се подаци прикупе, зауставите центрифугу. Унесите или проверите у софтверу под којим углом сте поставили пробни тег (ако систем захтева ручни унос - неки системи аутоматски прате фазу).
- Померите пробни тег у другу раван: Уклоните пробни тег са равни 1 и сада га причврстите на раван 2 (на пример, супротни крај ротора). Поново га поставите под истим углом (референца 0°) на том крају ако је могуће. Ова доследност олакшава прорачуне. Уверите се да је безбедан.
- Покрените центрифугу са пробном тежином на равни 2: Поново покрените машину и оставите је да се стабилизује на радној брзини. Balanset-1A ће извршити још један низ очитавања, који сада одражавају како пробна тежина утиче на другу раван. Након добијања ових података, зауставите центрифугу. У овом тренутку, уређај има информације о томе како позната тежина утиче на вибрације у обе корекционе равни.
- Израчунавање корекционих тежина: Софтвер Balanset ће сада израчунати потребне корекционе тегове и њихове угаоне положаје за сваку раван. У суштини, решава колико је контрамасе потребно да се неутралишу тешка места. Излаз може гласити, на пример, „Равнина 1: 50 грама на 135°, Раван 2: 60 грама на 270°“ (само као илустрација). Ово су тегови које ћете морати да додате да бисте балансирали ротор. Уклоните пробни тег (не заборавите овај корак — ако га оставите укљученог, покварићете баланс!).
- Припремите и инсталирајте компензационе тегове: Сада узмите стварне корекционе тегове како су израчунати (можете користити вијке, подлошке или наменске балансирајуће тегове) и причврстите их на ротор. Ако ротор има претходно избушене рупе или балансирајући прстен, користите њих. У супротном, можда ћете морати да осигурате тегове стезањем или заваривањем (у зависности од дизајна ротора и методе трајне корекције равнотеже). Кључно је поставити одређену масу на тачно назначено угаоно место. Користите угломер или уграђени водич за угао уређаја да бисте добили тачне положаје у односу на вашу референтну ознаку.
- Тестирање (верификација): Када се нови тегови поставе, време је за тренутак истине. Поново покрените центрифугу до веће брзине и измерите вибрације помоћу Balanset-1A. Ако је све урађено исправно, требало би да видите драматично смањење амплитуде вибрација на обе равни. Идеално би било да је преостали дисбаланс веома низак (машина би чак могла да „преде“). Проверите да ли је ниво вибрација сада у оквиру прихватљивих стандарда (на пример, испод прага мм/с који је одредила ваша компанија или унутар ISO степена квалитета балансирања за тај тип ротора). Ако су вибрације и даље мало изнад циља, софтвер може дозволити фино подешавање — али обично је један круг довољан за значајно побољшање. Такође, слушајте и осетите: центрифуга би требало да звучи и да се осећа много глађе. На крају, уверите се да су сви додатни тегови чврсто причвршћени за континуирани рад.
Закључак: Глатко функционисање и трајне користи
Балансирање ротора центрифуге није само академска вежба – оно се директно преводи у опипљиве користи за ваше пословање. Елиминисањем прекомерних вибрација, ви:
- Обезбедите поузданост: Уравнотежена центрифуга ради глатко без распадања, што доводи до много мањег броја неочекиваних кварова. То значи дуже време непрекидног рада и стабилан производни процес.
- Продужите век трајања опреме: Са смањеним вибрацијама, критичне компоненте попут лежајева и заптивача трају дуже. Машина у целини је мање оптерећена, што може продужити њен век трајања.
- Побољшајте квалитет и тачност: Када центрифуга не бори се против неравнотеже, она обавља свој посао – одвајање или обрађивање материјала – прецизније. Добијате бољу конзистенцију производа, било да је то сувљи излаз из центрифуге за одводњавање или равномерније одвајање у хемијском процесу.
- Смањите ниво буке: Добро избалансирана центрифуга преде уместо да звецка. Радно окружење постаје тише и безбедније за све око себе. Оператори ће ценити разлику у изложености буци и вибрацијама.
- Повећајте безбедност: Елиминишете ризик од катастрофалних кварова услед неравнотеже. Постоји много мања шанса за несрећу повезану са вибрацијама, штитећи и особље и околну опрему.
- Уштедите новац и време: Мање поправки, мање застоја и ефикаснији рад доприносе уштеди трошкова. Балансирање је превентивна мера која кошта далеко мање од ванредних ситуација које спречава. Балансирање на лицу места помоћу уређаја као што је Balanset-1A значи да можете брзо решити проблеме, без дугих застоја у производњи.
Позив на акцију: Не дозволите да неуравнотежена центрифуга поткопа ваш рад. Ако сте приметили проблеме са вибрацијама, предузмите акцију заказивањем провере балансирања. Са алатима као што је Balanset-1A, решење може бити брзо и ефикасно, одржавајући ваш објекат у најбољем стању. Без обзира да ли се одлучите за балансирање интерно или позовете стручњака, кључно је да не игноришете знаке упозорења на вибрације.
Уређај Balanset-1A чини цео процес приступачним, чак и онима без дубоког искуства у анализи вибрација. То је као да имате стручњака поред себе који вас води кроз сваки корак како бисте постигли глатки ротор. За инжењере и тимове за одржавање на терену, ово значи да се проблеми брже решавају и да производња непрестано тече.
Запамтите: Уравнотежене машине су темељ ефикасних и безбедних индустријских операција. Применом принципа и корака наведених у овом водичу, можете осигурати да ваше центрифуге (и друга ротирајућа опрема) остану у врхунском стању.
Балансет-1А: Ваш поуздани помоћник у обезбеђивању непрекидног рада и дуговечности ваше центрифуге. Прихватите проактивно одржавање и уживајте у безбрижности коју пружа опрема која ради глатко и ефикасно.
