Balanset-4

Opis

Usporedba serije Balanset

Značajke/komponente

• “✅” označava da je komponenta uključena u komplet.
• “❌” označava da komponenta nije uključena u komplet.

Opis

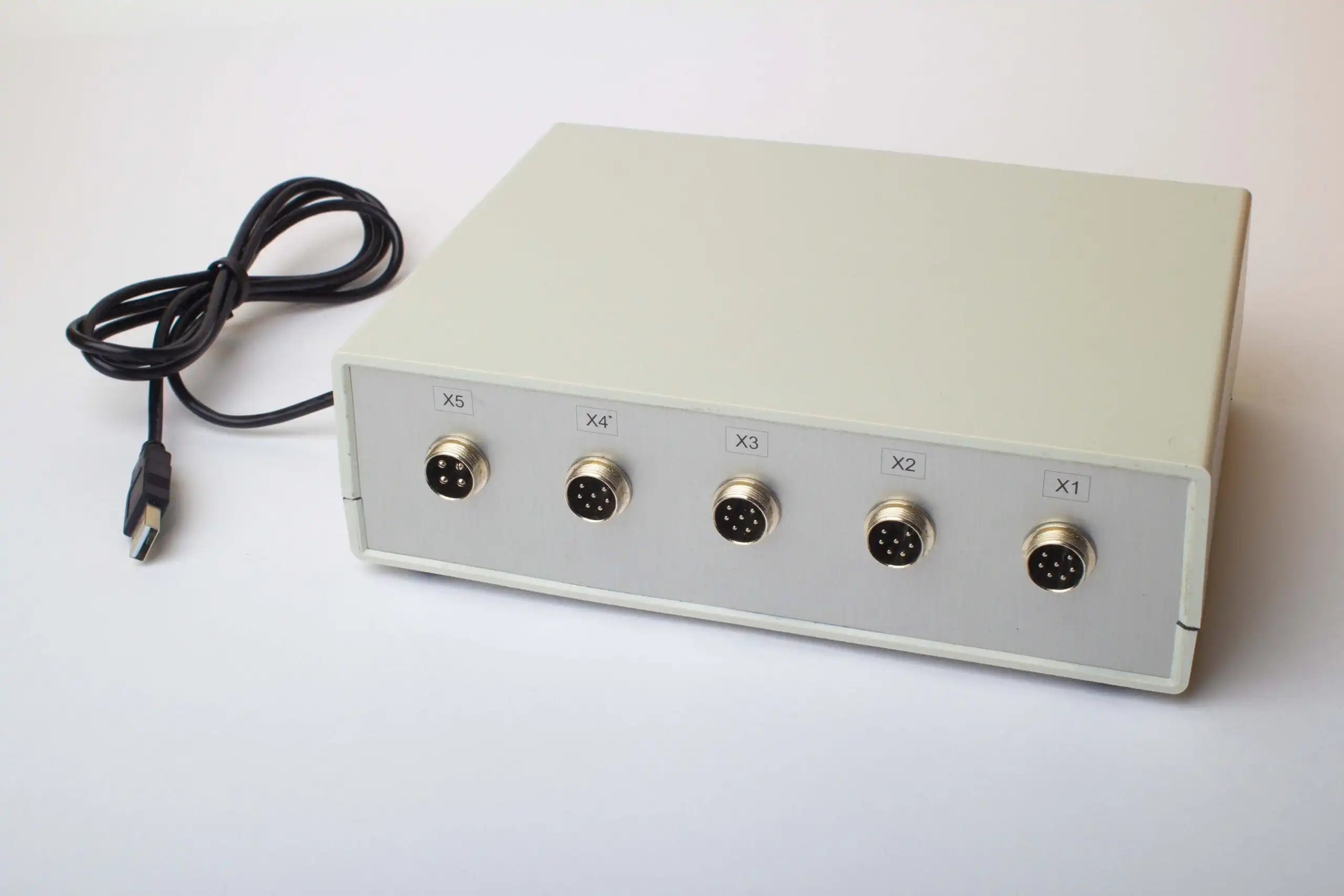

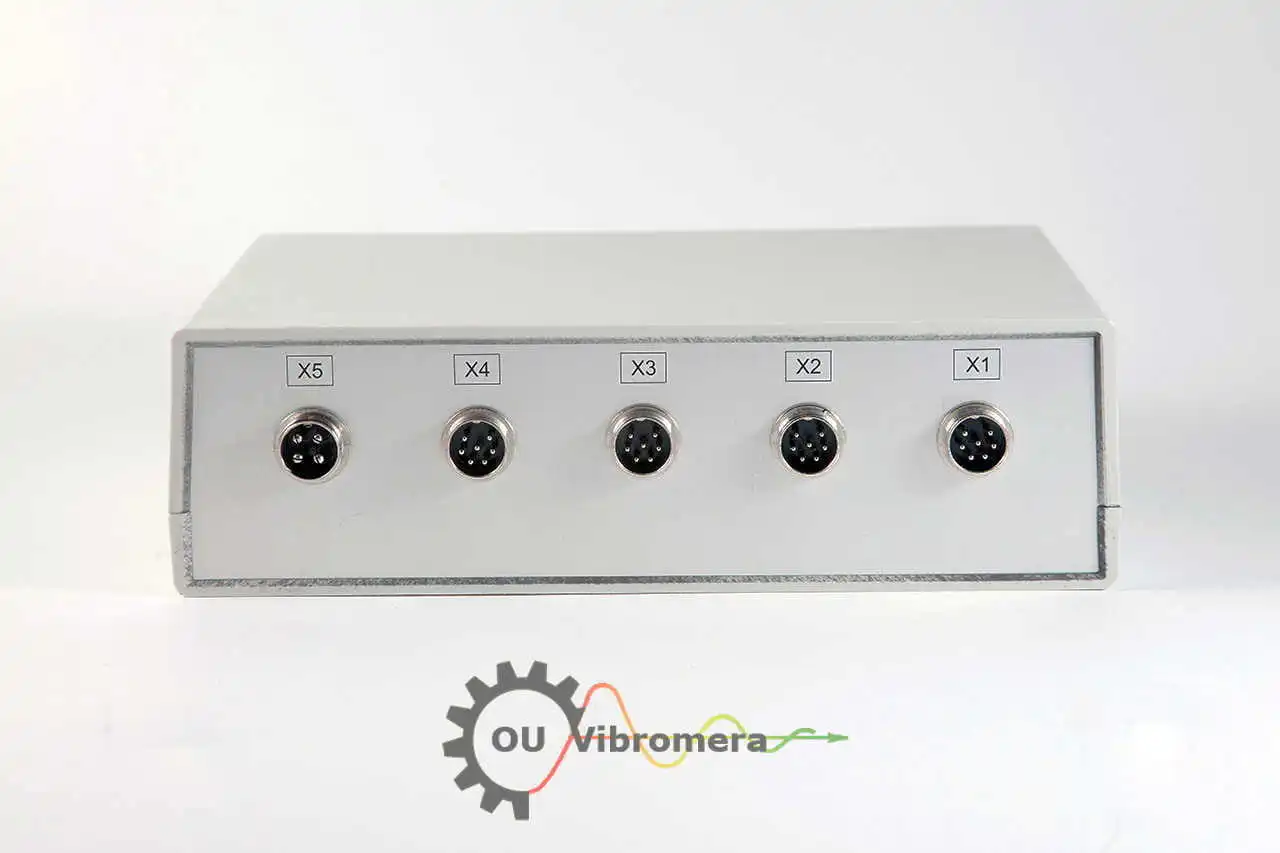

Balanset-4 je četverokanalni uređaj pogodan za balansiranje kardanskih vratila ili rotora ugrađenih u 4 nosača, često se koristi za izradu strojeva za balansiranje kardanskih vratila.

Primarna razlika između uređaja leži u njihovim mogućnostima balansiranja i kanalima. Balanset-1A je opremljen sa 2 kanala i dizajniran je za dinamičko balansiranje u dvije ravnine, što ga čini prikladnim za širok raspon primjena, uključujući drobilice, ventilatore, malčere, svrdla na kombajnima, vratila, centrifuge, turbine i mnoge druge.

Obrnuto, Balanset-4 je opremljen sa 4 kanala i razvijen je za dinamičko balansiranje u četiri ravnine, obično se koristi za balansiranje kardanskih vratila ili kao mjerni sustav za balansiranje strojeva s četiri nosača.

Značajke

Način rada vibrometra:

• Tahometar: Precizno mjeri RPM.
• Faza: Određuje fazni kut signala vibracije.
• 1x vibracija: Analizira osnovnu frekvenciju.
• FFT spektar: Detaljna analiza frekvencijskog spektra.
• Ukupna vibracija: Prati ukupne razine vibracija.
• Dnevnik mjerenja: Pohranjuje podatke za analizu.

Način balansiranja:

• Balansiranje od jedne do četiri ravnine: Od jedne do četiri ravnine za dinamičko balansiranje.
• Polarni grafikon: Vizualizira neravnotežu za točno postavljanje težine.
• Kalkulator tolerancije (ISO 1940): Izračunava prihvatljivu toleranciju balansiranja.

Grafikoni:

• Ukupni grafikoni: Vizualni prikaz ukupne vibracije.
• 1x karte: Prikazuje uzorke vibracija osnovne frekvencije.
• Harmonijske karte: Pokazuje utjecaj harmonijskih frekvencija.
• Grafikoni spektra: Grafička analiza frekvencijskog spektra.

Dodatne mogućnosti:

• Arhiva: Pristup prethodnim sesijama.
• Izvještaji: Detaljna izvješća o bilanci.
• Ponovno balansiranje: Ponovite postupak sa spremljenim podacima.
• Balansiranje serijske proizvodnje: Za serijsko balansiranje rotora.

Tehnički podaci

• 4x senzora vibracija (Analog Devices ADXL serija).
• 1x optički senzor (laser).
• 1x USB modul sučelja s PC softverom.
• Softver mjeri vibracije, fazni kut i izračun korekcijske mase.

pojedinosti

• Raspon vibracija amplitude: 0,05-100 mm/sek.
• Raspon frekvencije vibracija: 5 – 300 Hz.
• Točnost: 5%.
• Ravnine korekcije: 1, 2, 3 ili 4.
• Mjerenje brzine vrtnje: 150-60000 o/min.
• Točnost mjerenja faznog kuta: ±1 stupanj.
• Napajanje: s USB priključka računala.
• Težina: 4 KG.
