予防は治療に勝る：定期的な遠心分離機のバランシングが費用のかかる故障を回避する方法

Nikolai Shelkovenkoがに掲載

遠心分離機は、医療から化学産業まで、多くの産業で欠かすことのできない機器である。遠心分離機は、成分の密度差に基づいて液体混合物を分離するために使用されます。しかし、他の回転機器と同様、遠心分離機も振動しやすく、さまざまな問題を引き起こす可能性があります。

振動とは何か？

振動 とは、遠心分離機のローターが回転する際に生じる振動運動のことである。以下のような様々な要因によって引き起こされる：

  • ローターのバランスが悪い： ローター全体の質量の不均一な分布。
  • ローターの変形： 曲がる、反る。
  • ベアリングの遊び： 磨耗、不適切な取り付け。
  • ローターエレメントの非対称性： 不適切な形状、穴の配置。
  • 外部からの影響 不均等な取り付け、共振現象。

静的不均衡とモーメント不均衡

アンバランスには大きく分けて静的なものとモーメントがある。

  • 遠心分離機の静的アンバランス： ローターの質量中心と幾何学軸が一致しない場合に起こる。この場合、静止しているローターは転倒しやすくなる。
  • 遠心分離機のモーメントの不均衡： ローターの質量中心と回転軸が一致しない場合に発生する。この場合、運動しているローターにはトルクが発生し、"振れる "ことになる。

バランシングとは何か？

バランシング とは、ローターの質量分布を調整して不均衡を解消し、振動を最小限に抑えるプロセスである。静的な場合も動的な場合もある。

  • スタティック・バランシング： 静的アンバランスを解消するために使用される。ローターを水平なガイドの上に置き、揺れが収まるまでその下部にバランスウェイトを追加する。
  • ダイナミックバランシング： 静的不均衡とモーメント不均衡の両方を解消するために使用される。ローターを回転させ、特殊なセンサーで振動を測定する。このデータに基づいてバランスウェイトの位置と質量が計算され、ローターに加えられる。

遠心分離機の振動が引き起こす問題

遠心分離機の振動が大きくなると、次のような多くの問題を引き起こす可能性がある：

  • 摩耗の促進： 振動は、ベアリング、シャフト、シール、およびその他の遠心分離機コンポーネントの摩擦と摩耗を引き起こし、耐用年数を縮める。
  • 精度の低下： 振動は混合物の成分分離精度に影響を与え、最終製品の品質を低下させる。
  • 騒音レベルの上昇： 振動は不快な騒音を発生させ、作業者の労働条件に悪影響を及ぼす。
  • 破壊のリスク： 特に深刻なケースでは、振動が遠心分離機の破壊につながり、人と環境に危険をもたらす可能性がある。

バランセット-1A：あなたの頼れるアシスタント 遠心分離機のバランシング

Balanset-1Aは、ダイナミックローターバランシング用のポータブルデバイスで、さまざまなタイプの遠心分離機のバランシングに使用できます。それは使いやすく、高精度のバランシングを可能にします。

バランセット-1A装置を使用した遠心分離機のバランス方法

ローターのバランシングを直接進める前に、メカニズムがこの手順を行う準備ができていることを確認するために、一連のチェックを行わなければならない。

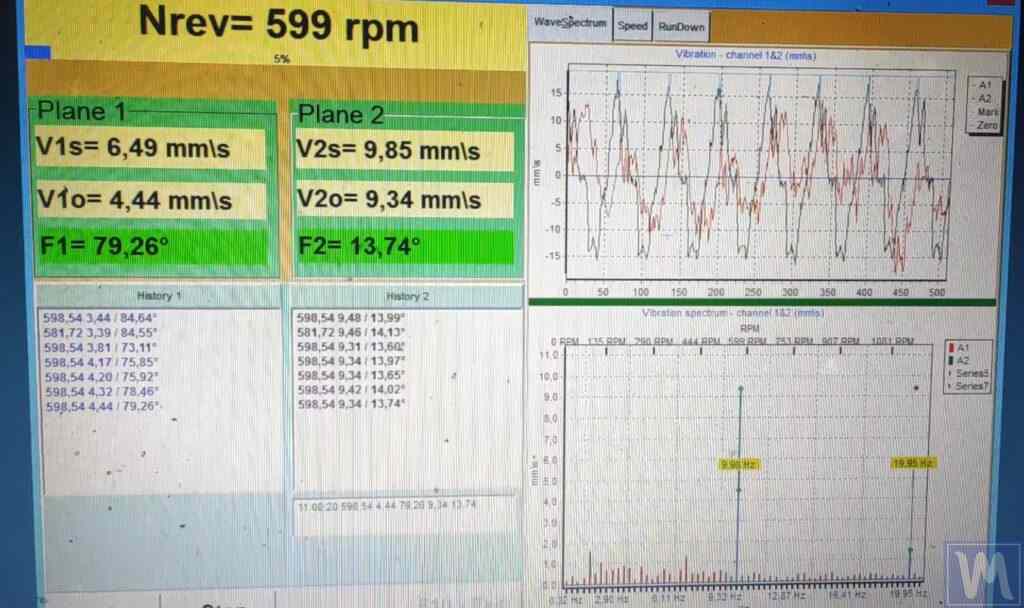

  1. 振動計モードでの振動測定： 最初のステップは、振動計モードでローターの振動を測定することだ。

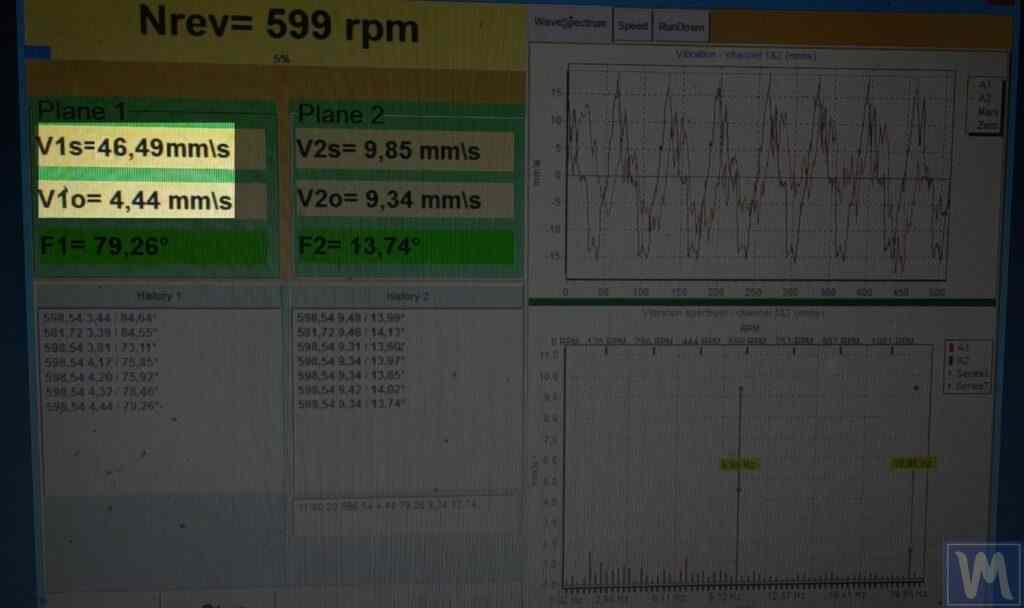

  2. 全振動成分と回転振動成分の比の分析：
    全振動と回転成分の大きさを比較する。全振動が回転振動とほぼ等しい場合、機構の振動への主な寄与はローターのアンバランスによるものであることを示しています。この場合、ローターバランシングに進むことができます。総振動が回転振動を大幅に上回る場合は、アンバランスとは関係のない他の問題があることを示している可能性があります。
  3. メカニズム点検： 全振動が回転振動を大きく上回る場合は、機構点検が必要です。
    • ベアリング検査： ベアリングの状態、摩耗、遊びの有無を確認する。
    • マウントの信頼性： メカニズムが基礎に確実に取り付けられていることを確認し、取り付け部分に隙間や遊びがないことを確認する。
    • ローターの干渉： ローターが回転中に固定部品と干渉しないことを確認する。
    • リーディングの安定性： 振動計モードでの測定値の安定性に注意してください。通常の操作では、測定中に振動の振幅と位相が 10-15% 以上変化しないようにしてください。
  4. バランシングの準備： 検査中に他の問題が確認されなければ、ローターバランシングに進むことができます。

重要だ： バランシングを行う前に、測定の精度を確保するために、ローターの汚れ、ほこり、グリースを完全に取り除いてください。

これらの推奨事項に従うことで、あなたはできるようになる：

  • メカニズムがバランシングの準備ができていることを確認する。
  • アンバランスとは関係のない潜在的な問題を特定し、取り除く。
  • バランシング作業の正確性と効率性を確保する。

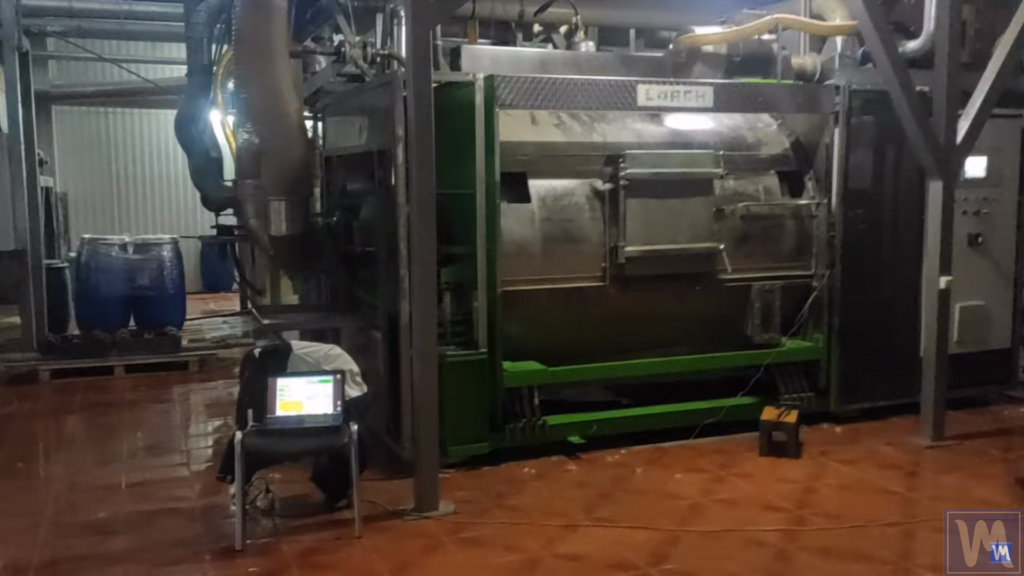

Balanset-1A装置を使用した遠心分離機のバランシングのプロセスは、以下のステップで構成されています：

  1. 振動センサーの設置
  2. 反射マークの取り付け
  3. タコメーターの取り付け
  4. 機器の接続
  5. バランシング・プログラムの開始

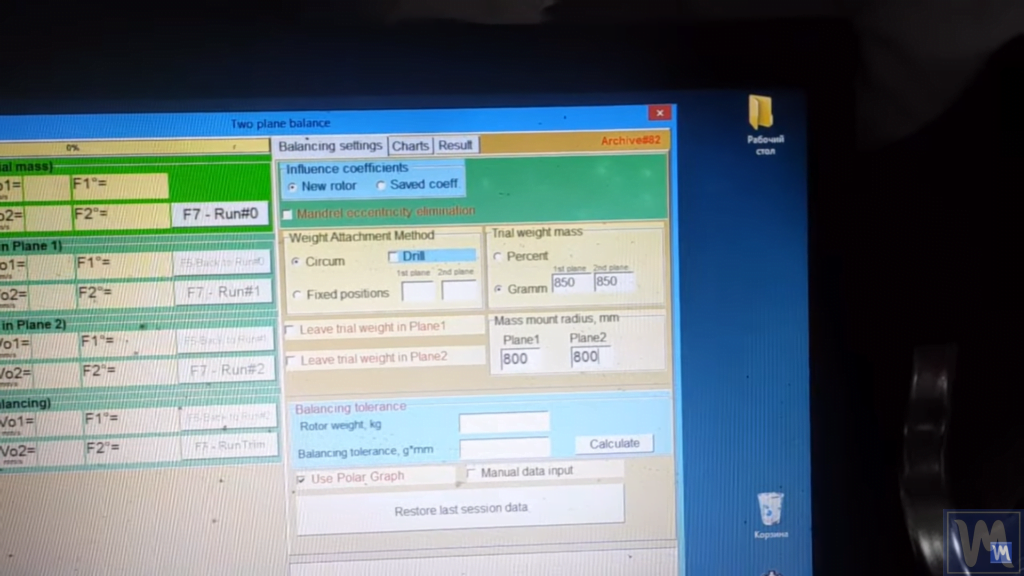

  6. バランシングモードの選択
  7. 校正分銅に関するデータの入力

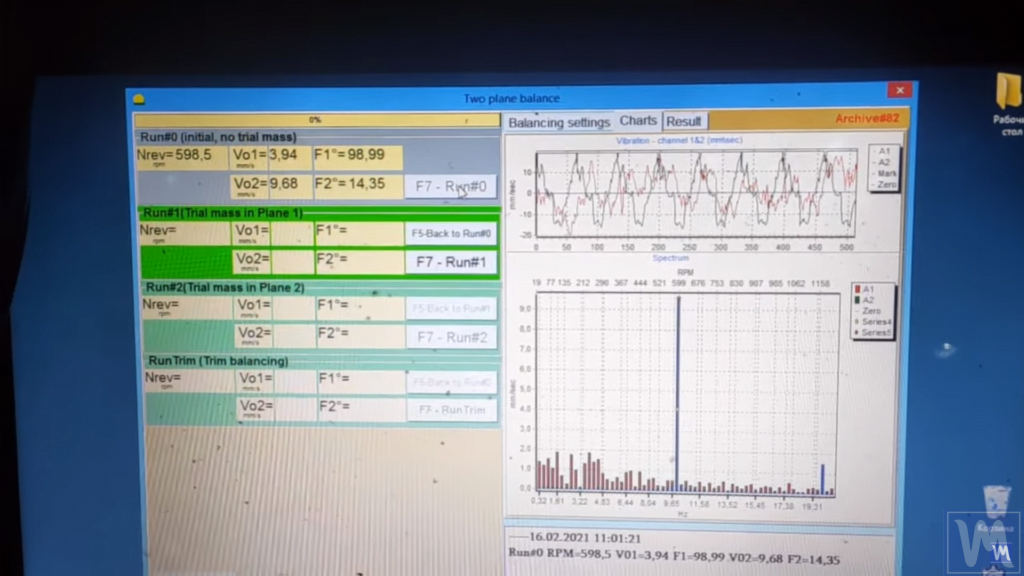

  8. ローターの始動と初期振動レベルの測定
  9. 校正用分銅を第一平面に置く
  10. ローターの再始動と振動測定
  11. 校正用ウェイトを第2プレーンへ移動
  12. 補正ウエイトのパラメーターの計算
  13. 校正分銅の取り外し
  14. 補正ウェイトの計量

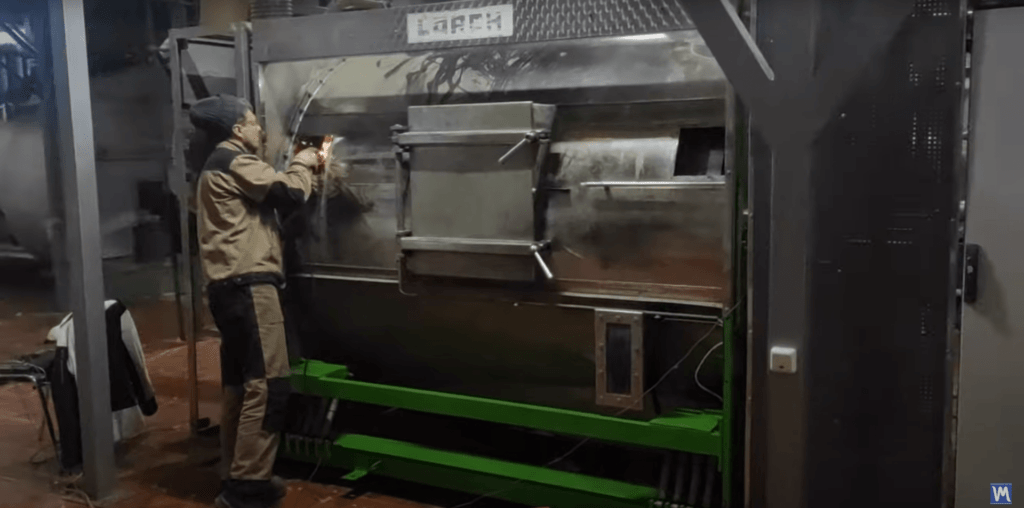

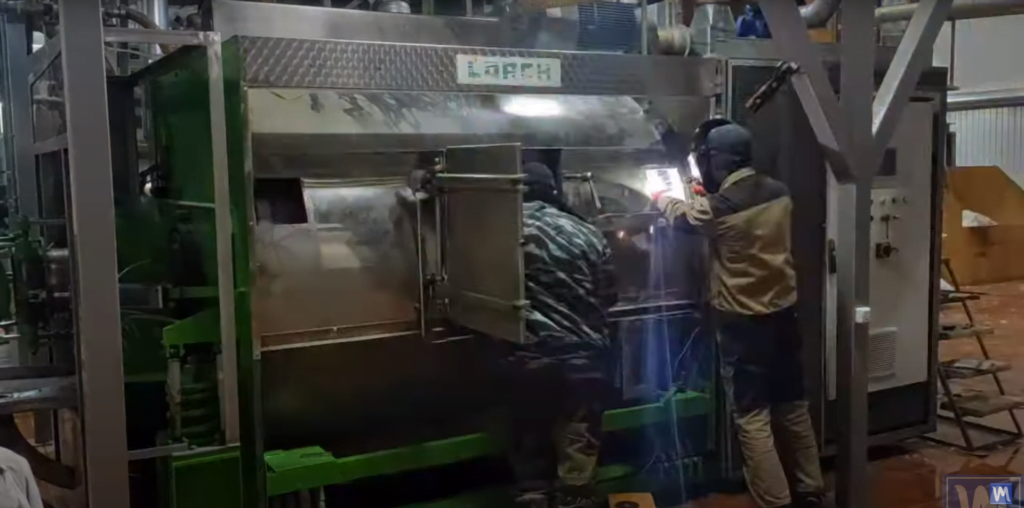

  15. 補正ウェイトの取り付け
  16. ローターの始動制御

結論

遠心分離機のバランシングは、装置の寿命を延ばし、その精度と操作の安全性を向上させる重要な手順です。Balanset-1Aはシンプルで効果的です。

ツール バランシング遠心分離機 様々なタイプの。その使用は、短時間で高精度のバランシングを可能にする。

推薦する：

  • メーカーの指示に従って、定期的に遠心分離機のバランシングを行う。
  • 遠心分離機のバランシングにはBalanset-1A装置を使用する。
  • 必要であれば、遠心分離機のバランシングに資格のある専門家を参加させてください。

これらの推奨事項に従うことで、あなたはできるようになる：

  • 遠心分離機の連続運転を確保する。
  • 機器の耐用年数を延ばす。
  • 成分分離の精度を高める。
  • 騒音と振動のレベルを下げる。
  • オペレーターの作業の安全性を高める。

Balanset-1A：遠心分離機の連続運転と長寿命を保証する信頼できるアシスタントです！
