مرحبًا!

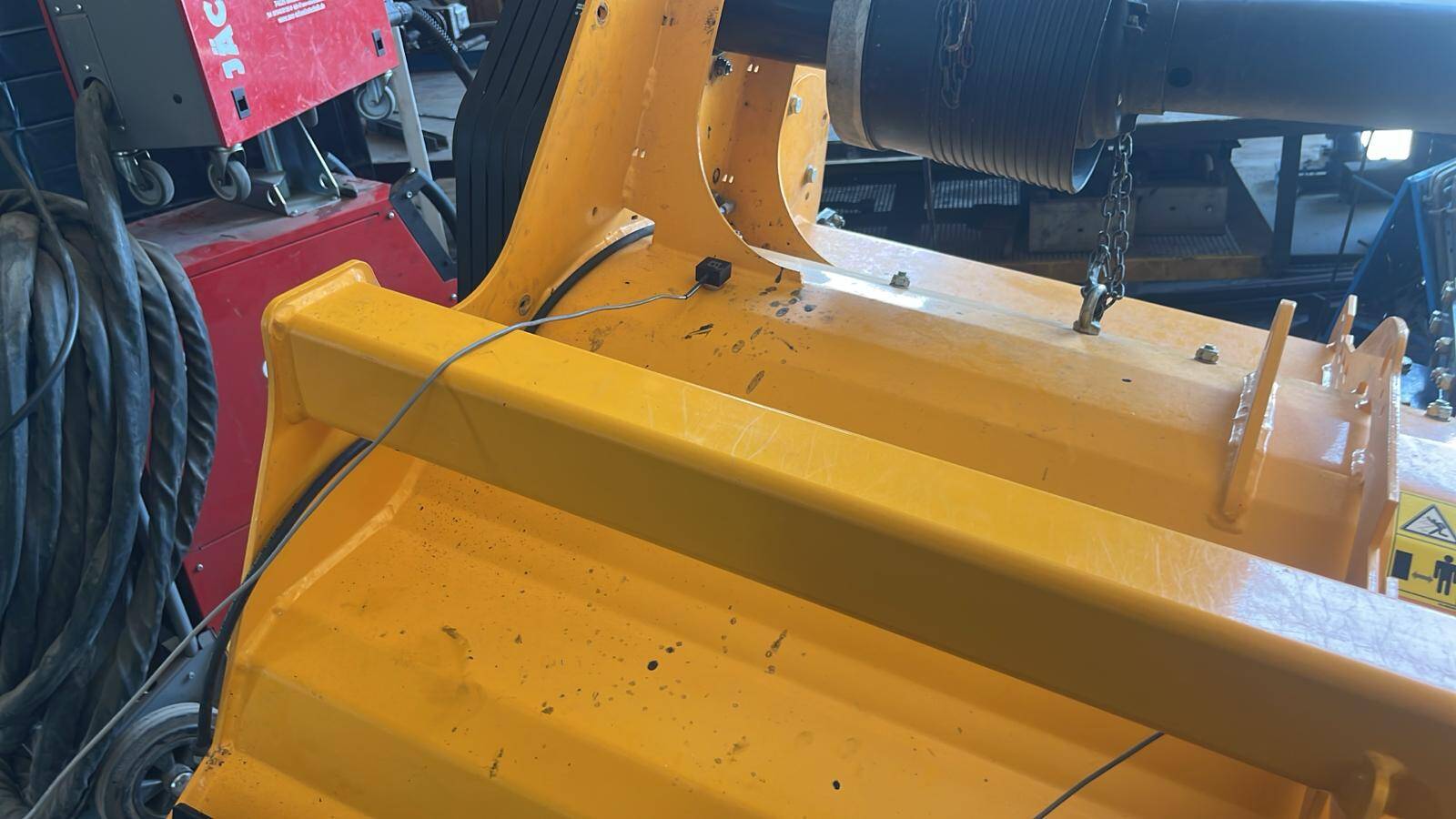

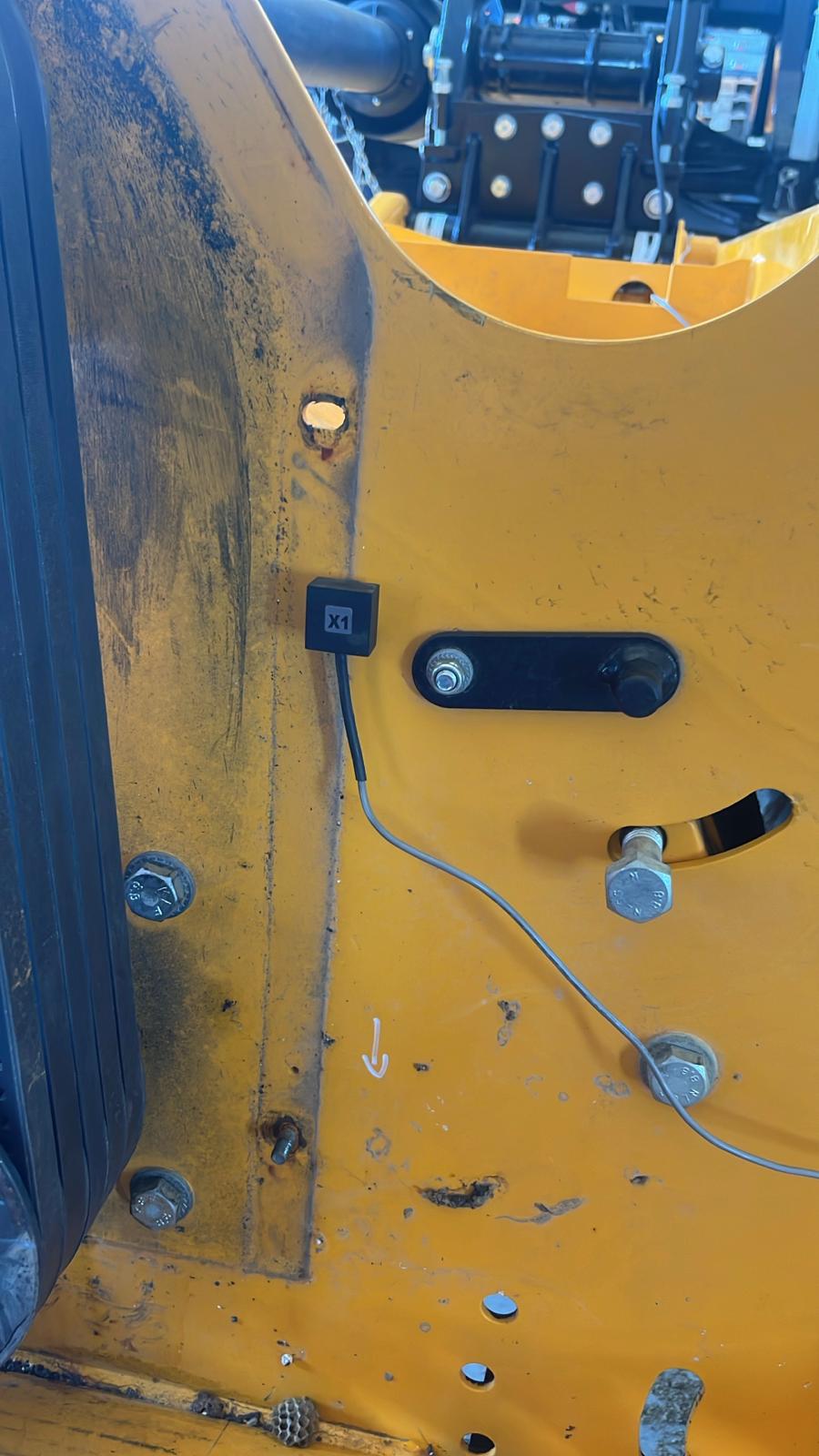

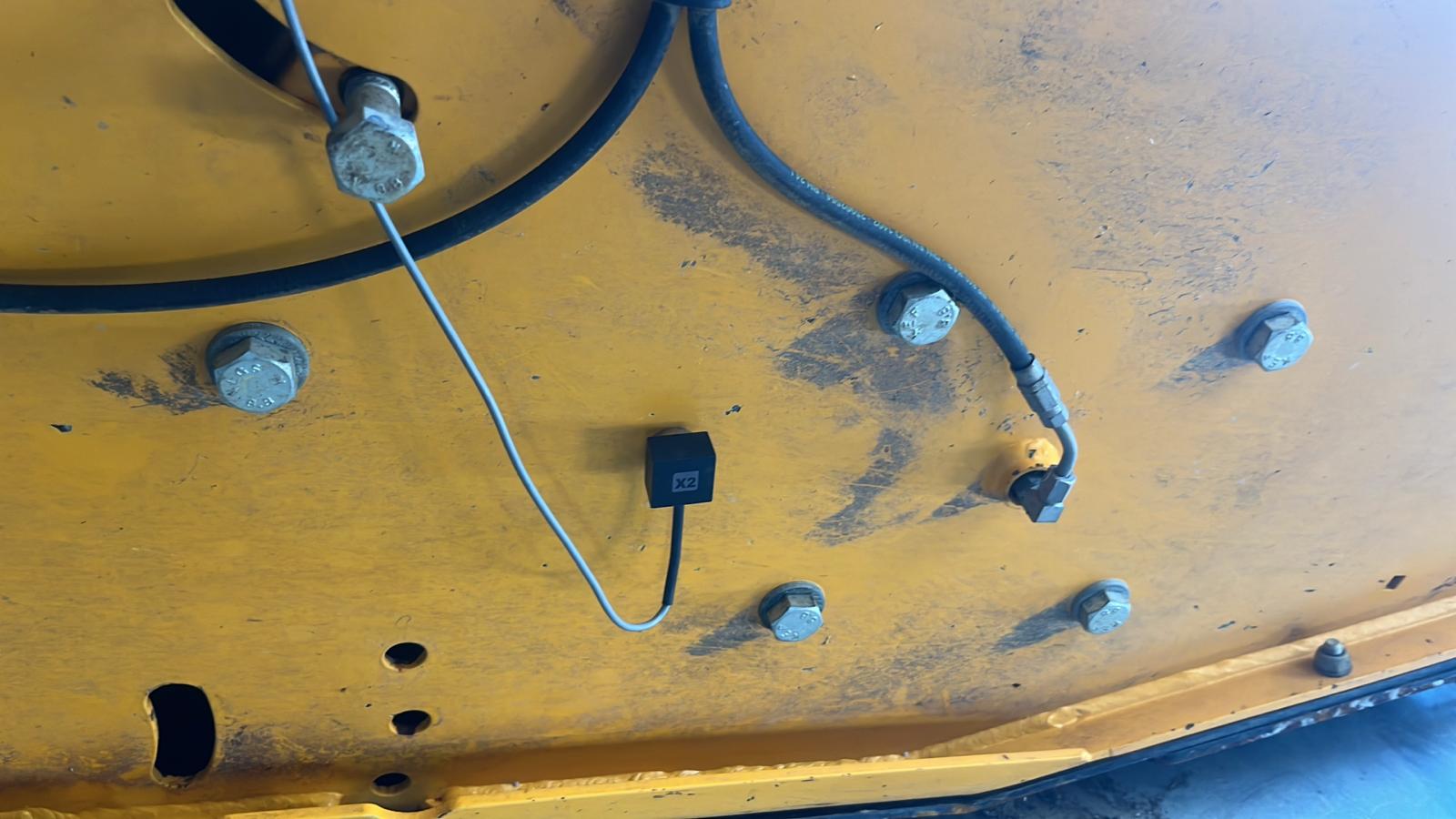

بعد مراجعة الصور، لاحظت أن أجهزة الاستشعار (مقاييس التسارع) مثبتة بشكل غير صحيح.
يتطابق محور حساسية المستشعر مع اتجاه القاعدة المغناطيسية - وهو الاتجاه المحوري حاليًا، أي على طول العمود. في هذا الوضع، يسجل المستشعر اهتزازًا على طول محور الدوران، وهو ما لا يفي بمتطلبات التوازن.

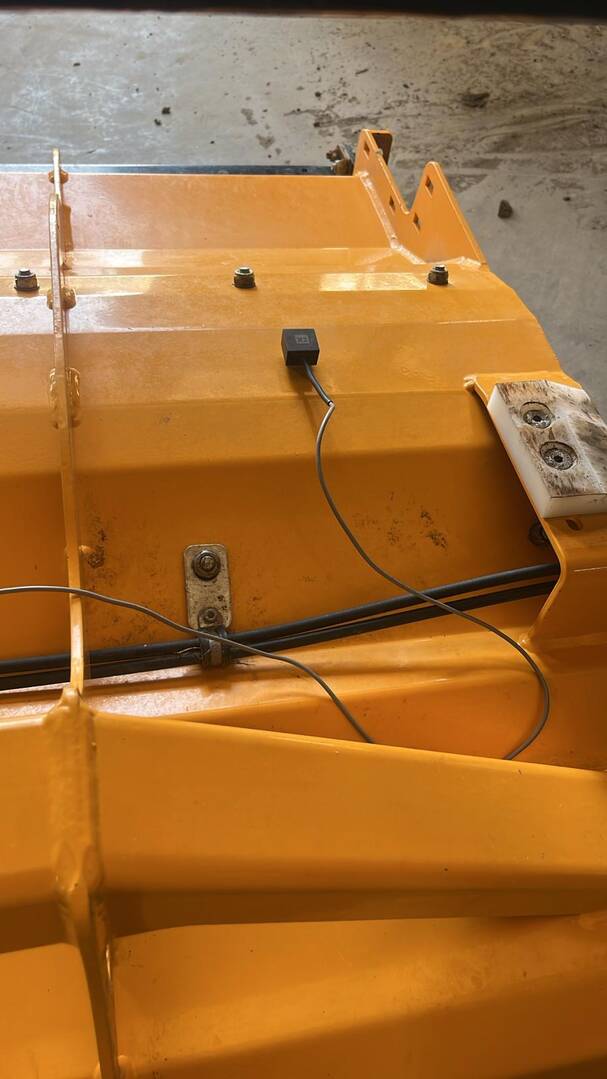

يجب تركيب المستشعرات بحيث يكون محور حساسيتها عموديًا على محور الدوران. بمعنى آخر، يجب تركيب المستشعر على جانب أو أعلى الهيكل (عموديًا على العمود)، وليس على السطح الطرفي للدوار.

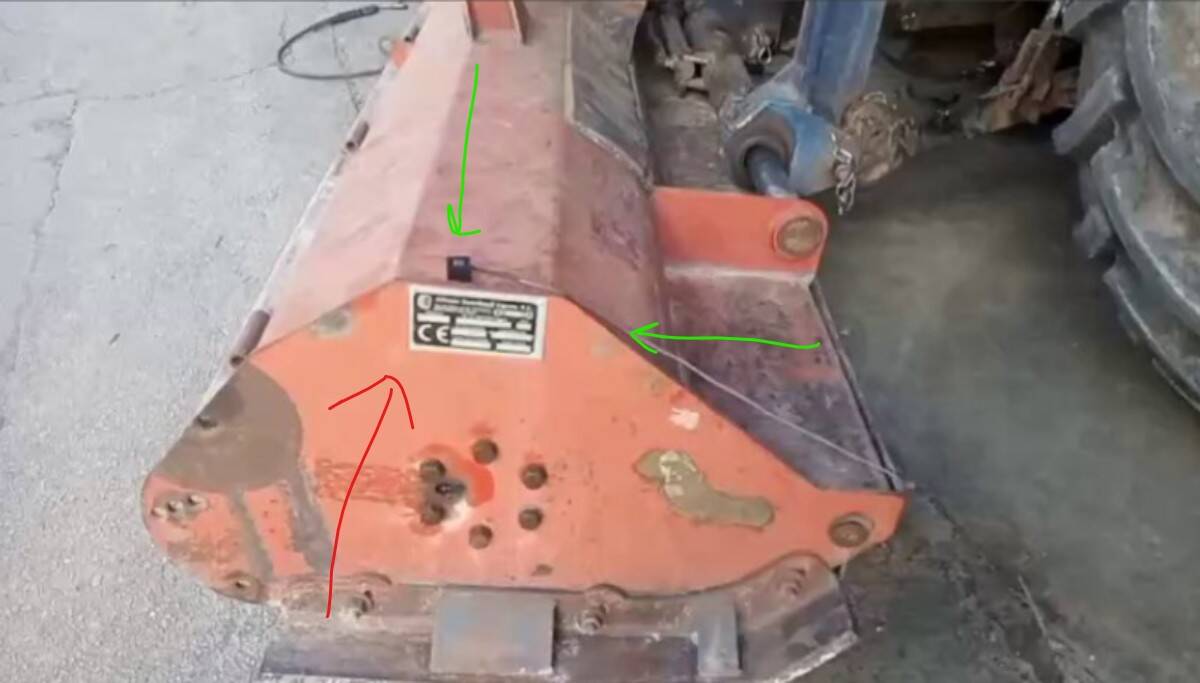

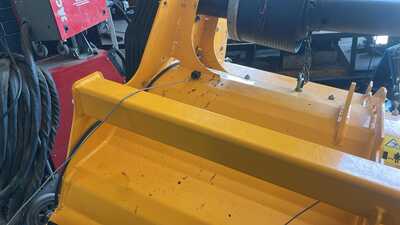

كما هو موضح في الصورة المرفقة.

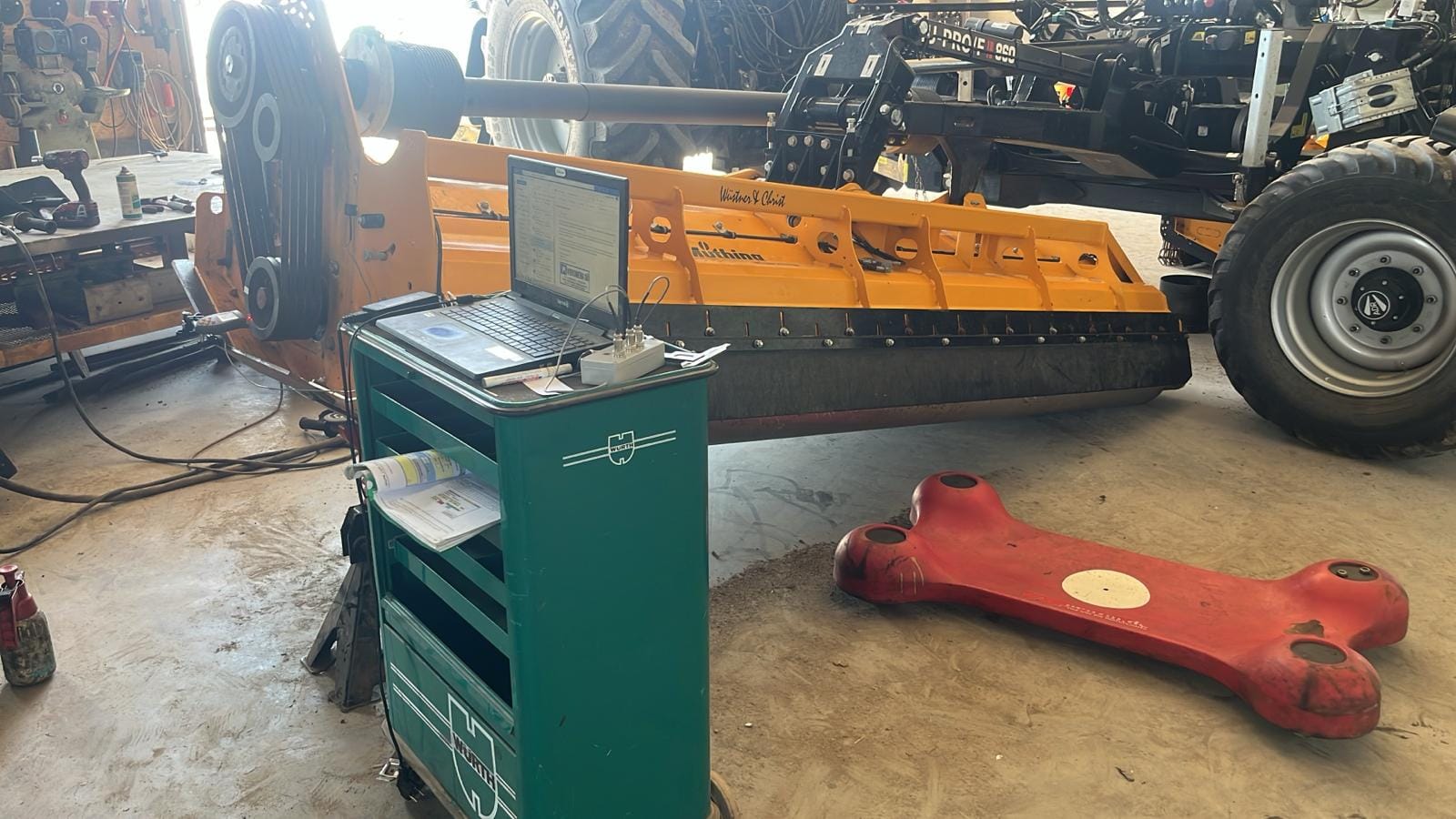

أثناء عملية الموازنة، يجب رفع المفرمة عن مستوى الأرض.

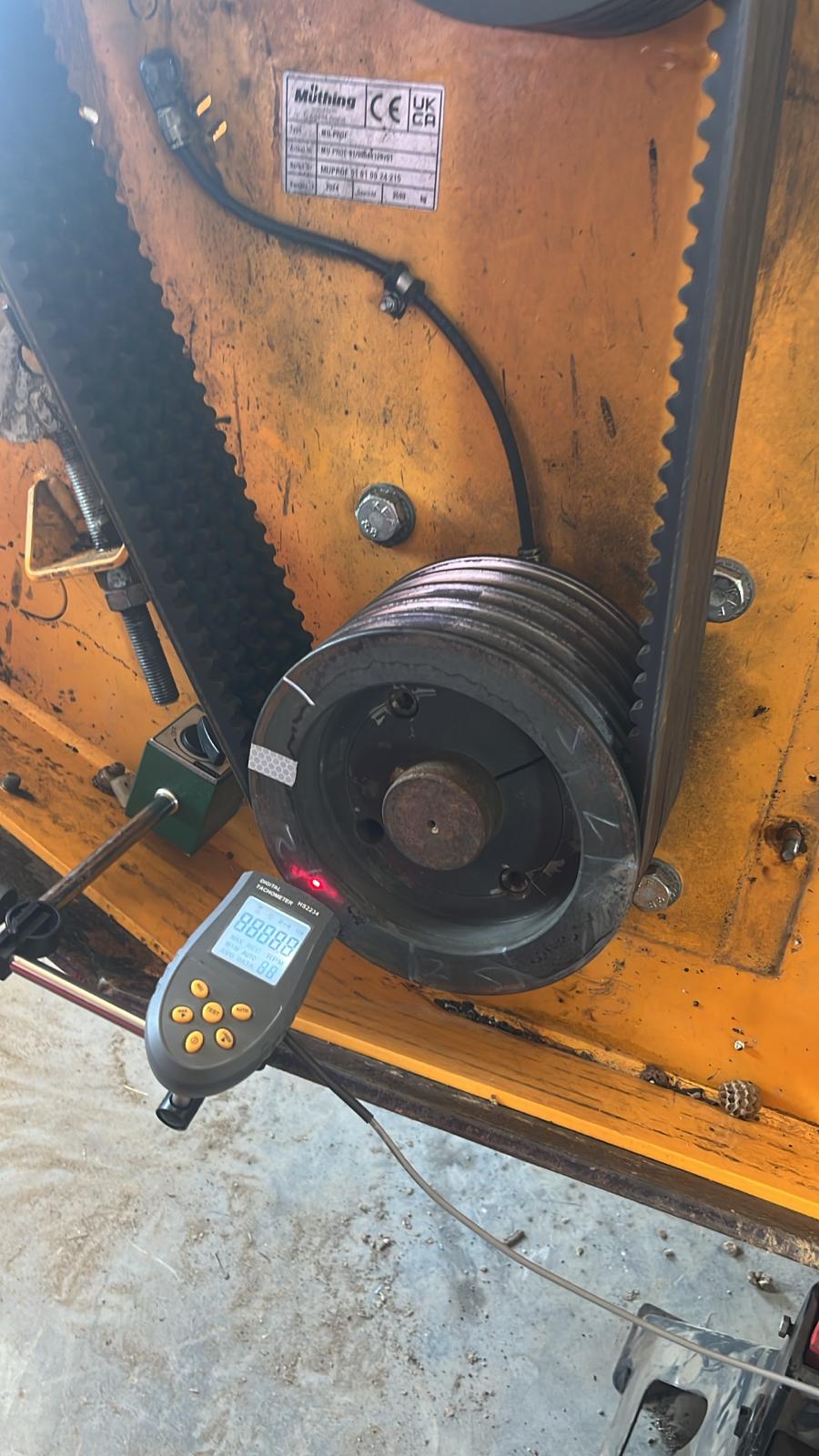

يجب أن يكون مقياس سرعة الدوران موجهًا دائمًا إلى نفس المكان طوال العملية بأكملها.

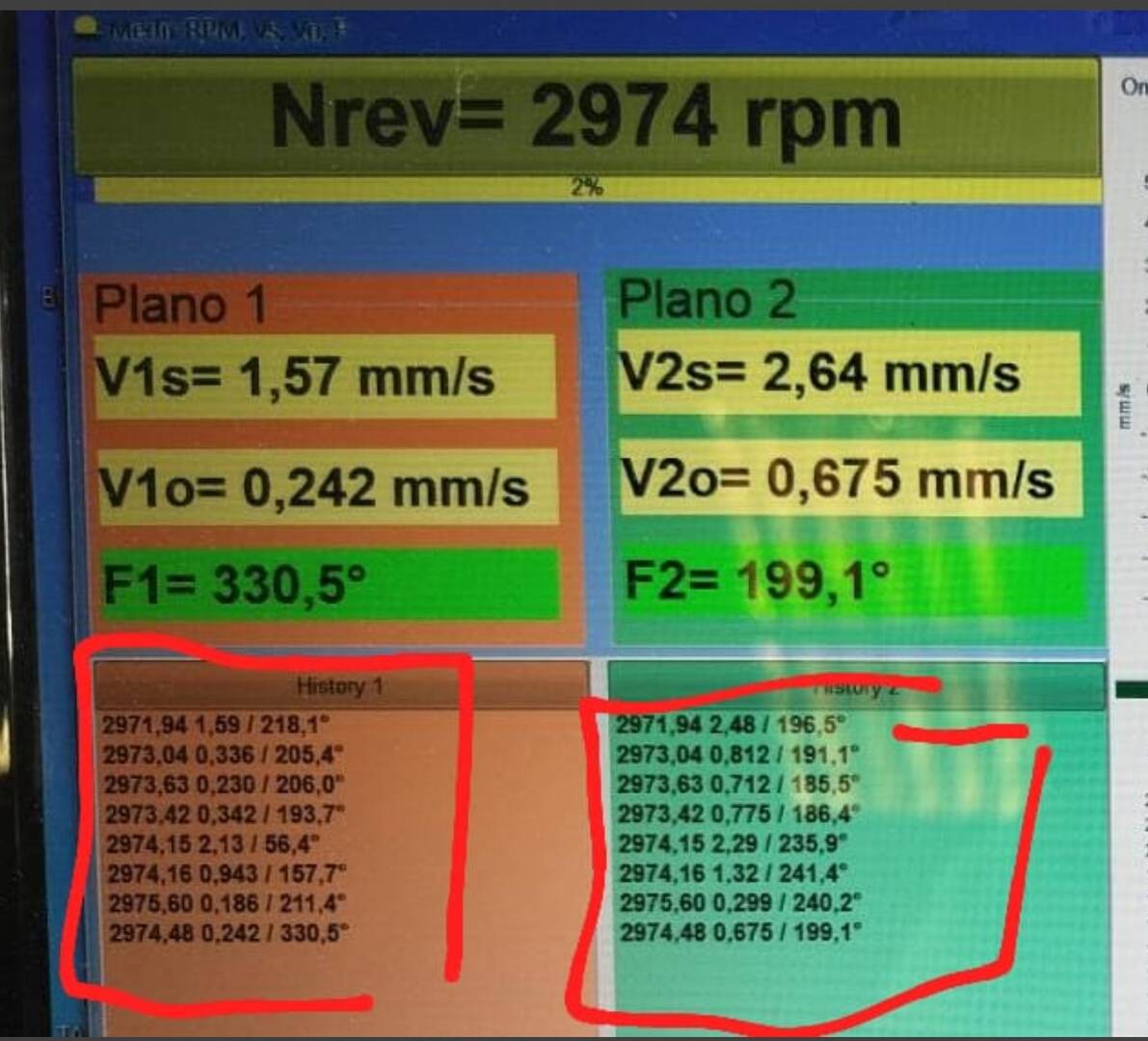

قبل البدء في إجراء الموازنة، يرجى التحقق من استقرار القراءات في وضع مقياس الاهتزاز.

يجب أن تظل قيم الاهتزاز والطور كما هي من قياس إلى آخر.

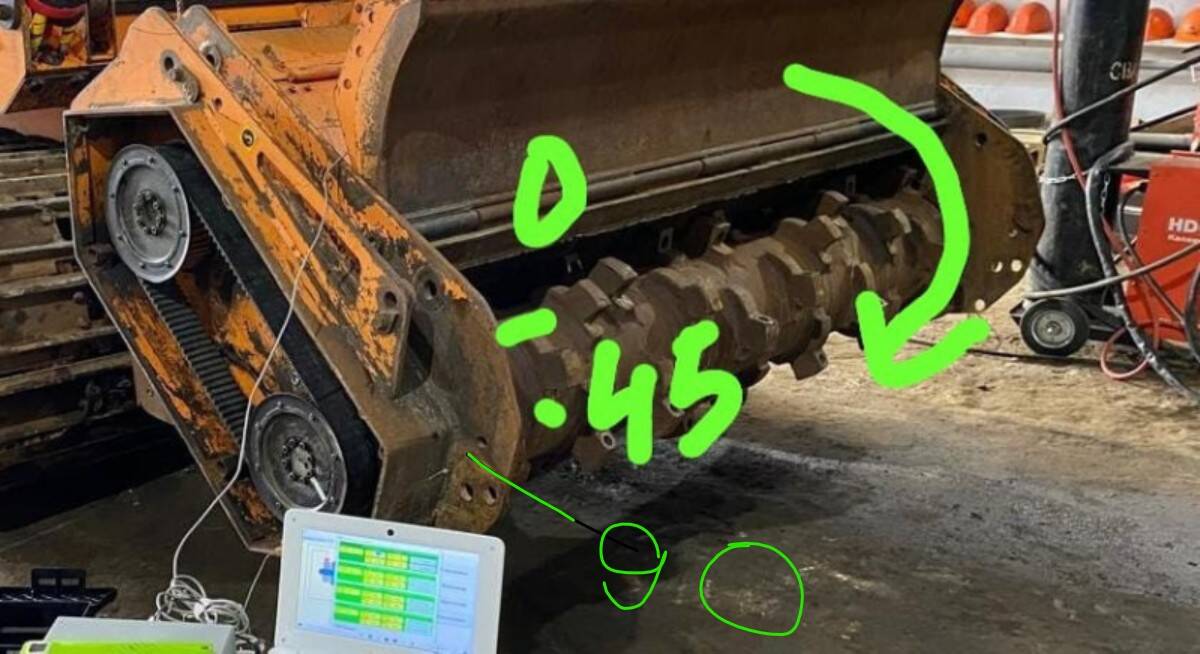

يتم قياس الزاوية في اتجاه دوران الدوار.

نقطة البداية لقياس الزاوية هي موضع الوزن التجريبي المستخدم في القياس الأول.

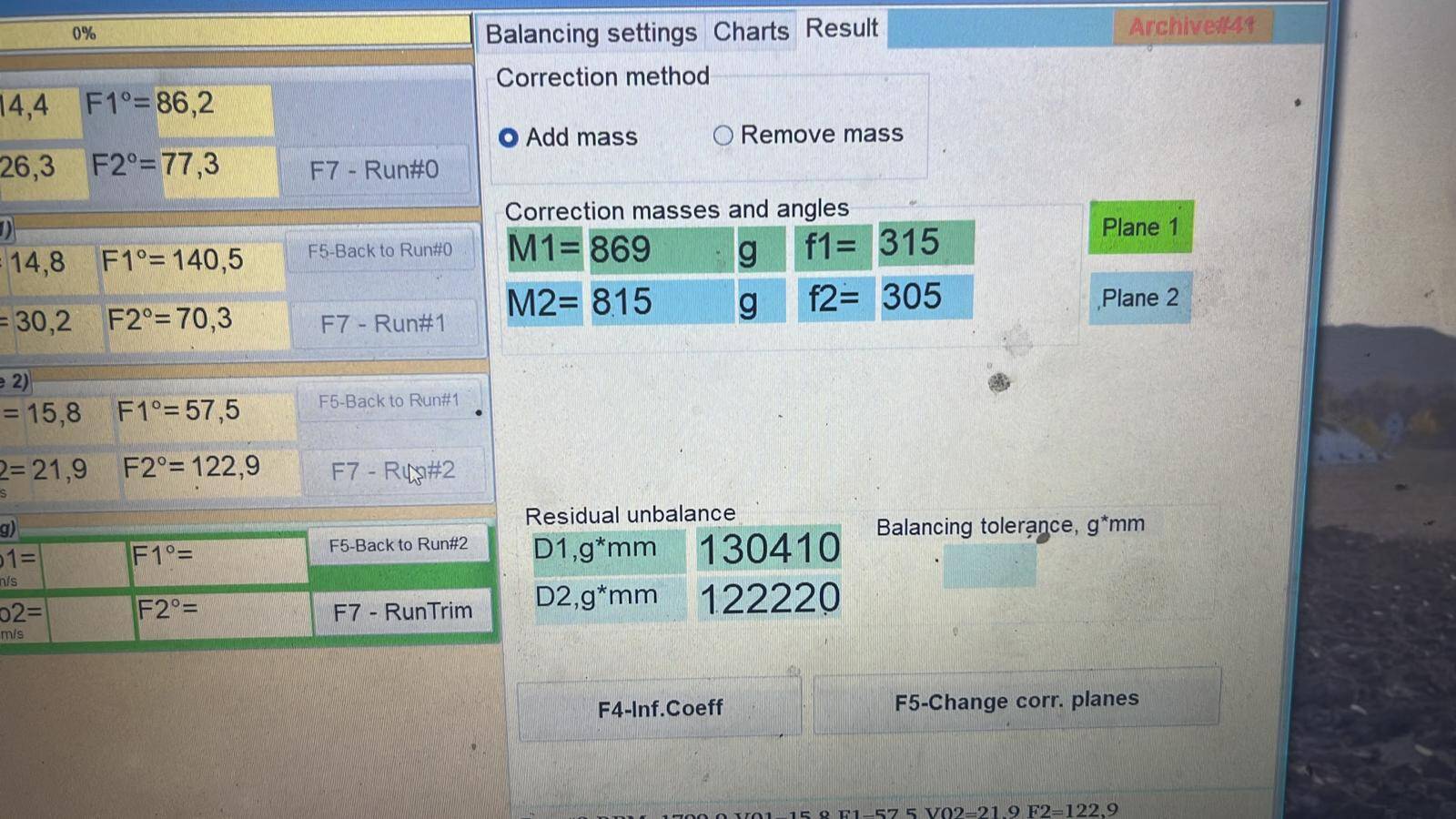

بعد تثبيت الأوزان التجريبية، قام البرنامج بحساب قيم كتل التصحيح والزوايا لمستويين:

المستوى 1: M1 = 869 جم، الزاوية = 315 درجة
المستوى 2: م2 = 815 جم، الزاوية = 305 درجة

تم أخذ القياس الثالث بعد تركيب أوزان التصحيح بناءً على نتائج الخطوة الثانية. هل هذا طبيعي؟ أم أن وزن الاختبار كان صغيرًا جدًا؟

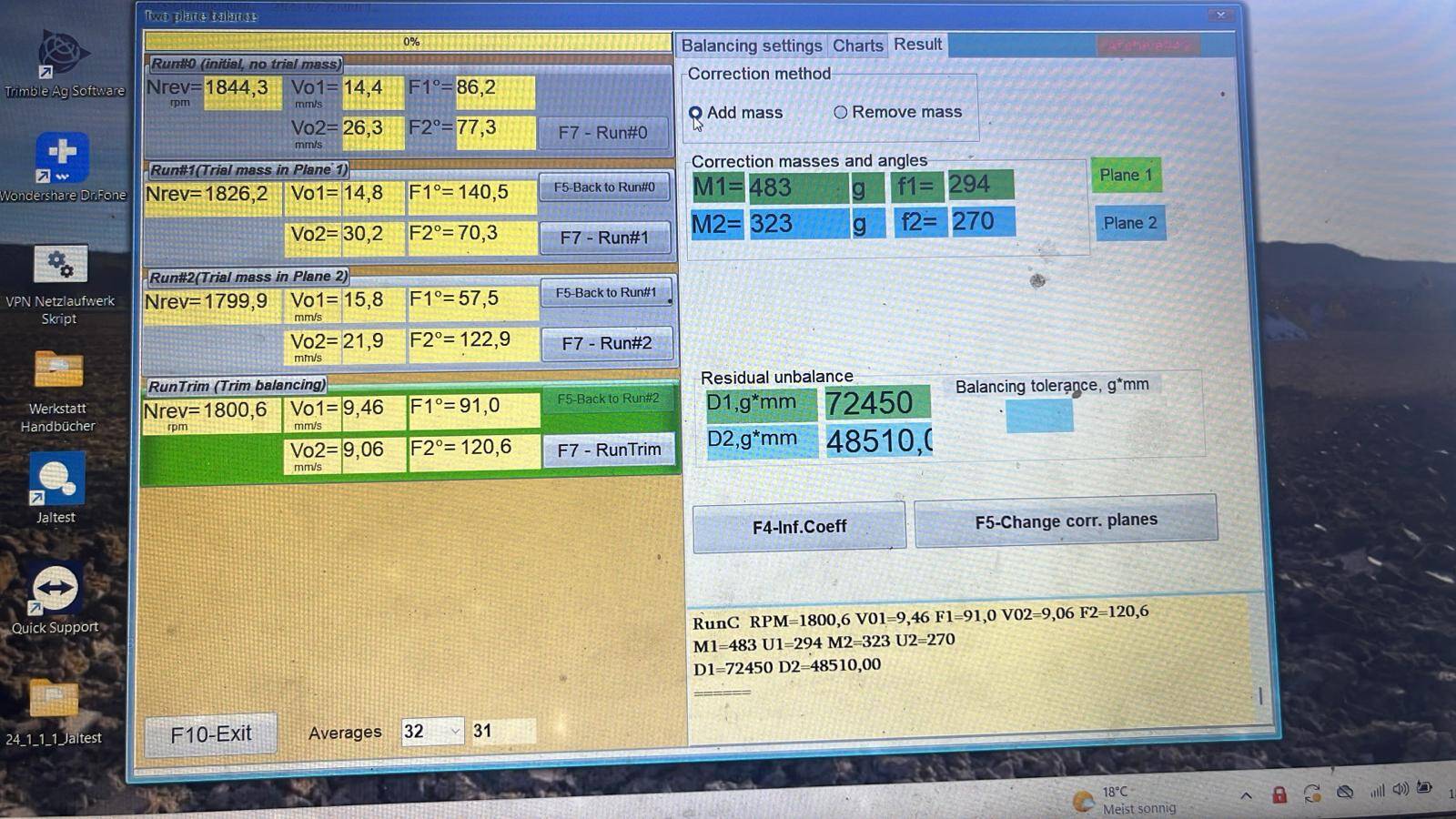

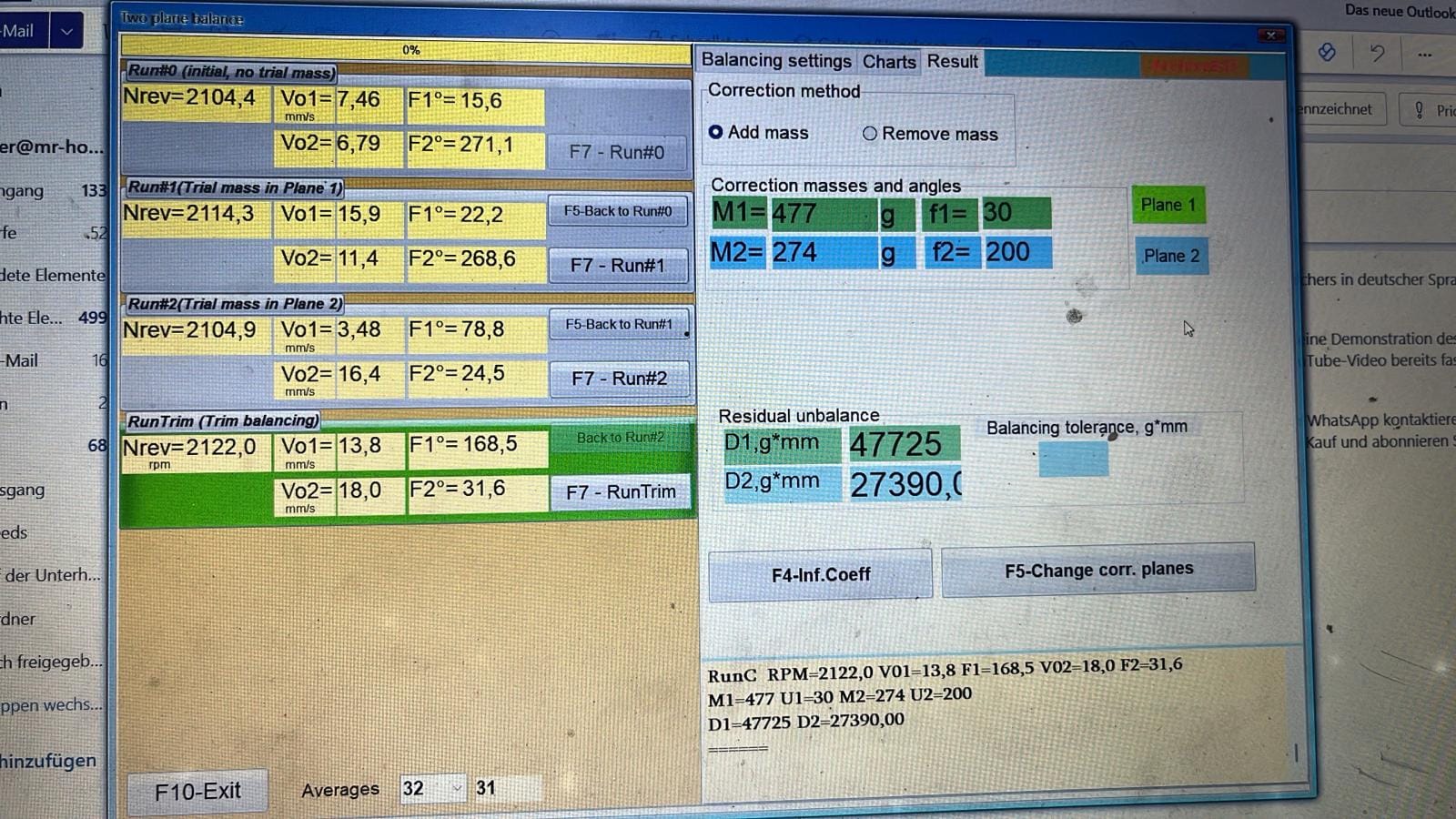

يبدو كل شيء طبيعيًا تمامًا في لقطة الشاشة.

 بعد تثبيت أوزان التصحيح (RunTrim)، انخفضت سعة الاهتزاز بشكل كبير:

انخفض Vo1 إلى 9.46 ملم/ثانية

Vo2 إلى 9.06 مم/ثانية

وهذه نتيجة جيدة.

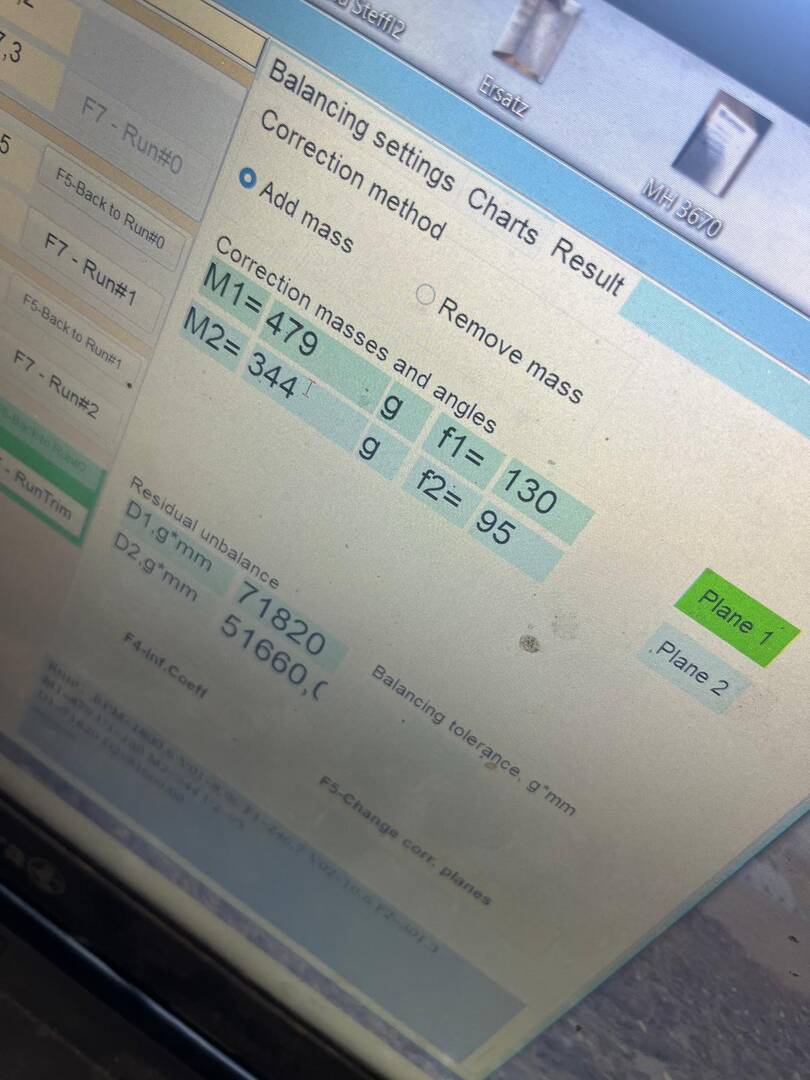

أعتقد أنه بعد تثبيت أوزان التصحيح المحسوبة (483 جرامًا و323 جرامًا) وإجراء فحص آخر، سينخفض مستوى الاهتزاز بشكل أكبر، ومن المرجح أن تصل إلى حد التسامح 4.8 مم/ثانية، وهي قيمة جيدة لظروف الحقل ولهذا النوع من الآلات.

أنت تقوم بكل شيء بشكل صحيح. أود أن أشير إلى أنه من النادر جدًا الوصول إلى صفر اهتزازات مباشرةً بعد تركيب أوزان التصحيح.
عادة، هناك حاجة إلى 2-3 عمليات تحكم مع تعديل الكتلة وزاوية الأوزان.
هذه ممارسة قياسية لتحقيق التوازن في الموقع.
