Opis

The Balanset-1A je opremljen sa 2 kanala i dizajniran je za dinamičko balansiranje u dvije ravnine. To ga čini prikladnim za širok raspon primjena, uključujući drobilice, ventilatori, malčeri, puževi na kombajnima, osovine, centrifuge, turbine i mnogi drugi. Njegova svestranost u rukovanju raznim vrstama rotora čini ga ključnim alatom za mnoge industrije.

• “✅” označava da je komponenta uključena u komplet.
• “❌” označava da komponenta nije uključena u komplet.

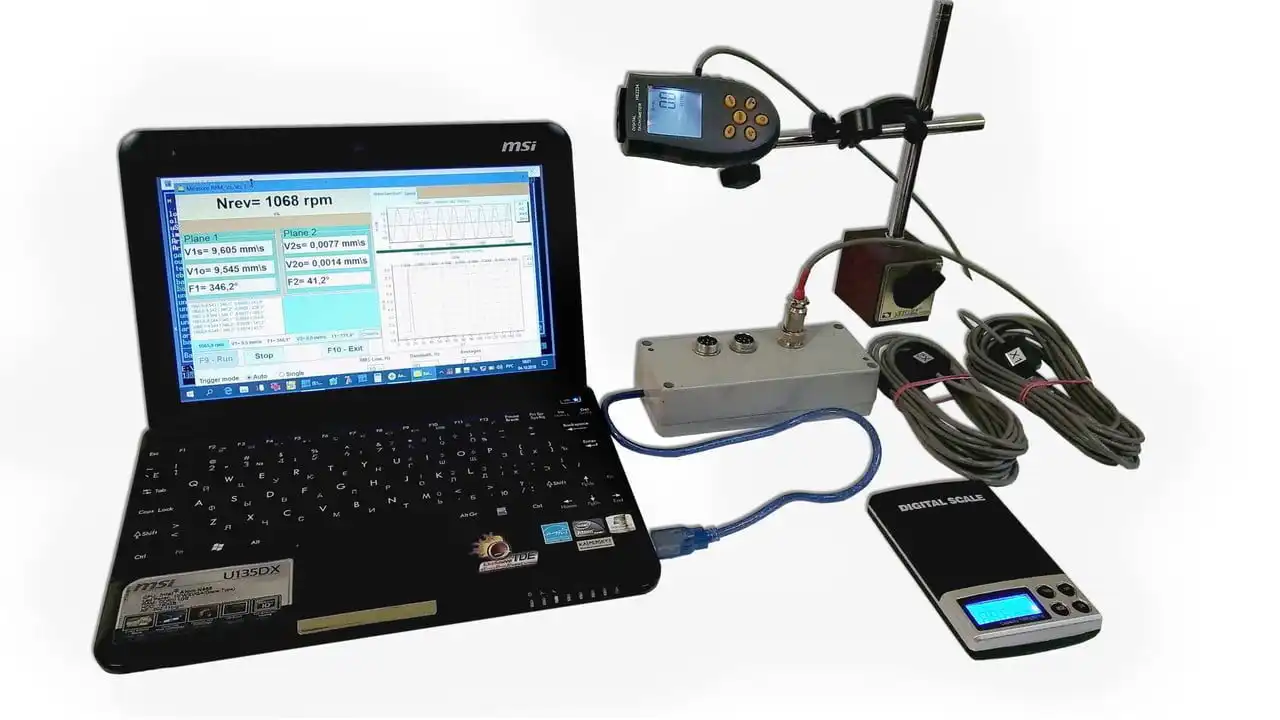

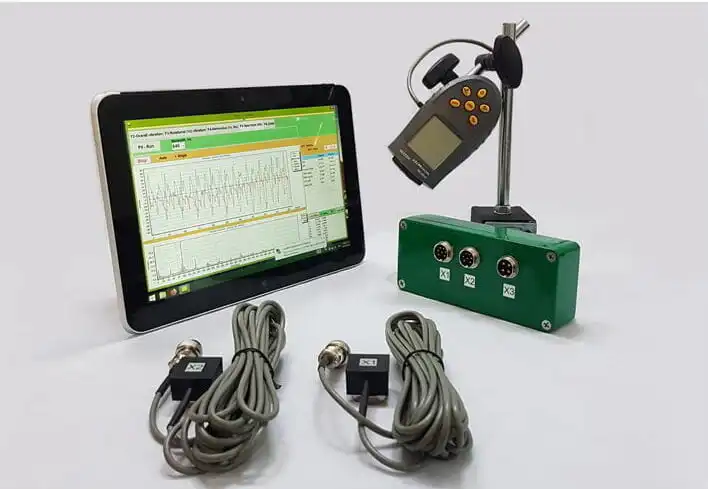

Pregled prijenosnog balansera

Balanset-1A je dvokanalni uređaj za balansiranje i analizu vibracija dizajniran za rad s različitim tipovima rotora uključujući drobilice, ventilatore, malčere, pužnice na kombajnima, osovine, centrifuge, turbine i mnoge druge. Omogućuje visoku preciznost i učinkovito balansiranje kroz niz naprednih značajki i tehnologija.

Značajke:

Uređaj Balanset-1A nudi širok raspon funkcionalnosti za balansiranje rotora i analizu vibracija:

Način rada vibrometra:

• Tahometar: Precizno mjeri brzinu vrtnje (RPM).
• Faza: Određuje fazni kut signala vibracije za preciznu analizu.
• 1x Vibracija: Analizira komponentu osnovne frekvencije.
• FFT spektar: Nudi detaljnu analizu frekvencijskog spektra vibracijskih signala.
• Ukupna vibracija: prati ukupne razine vibracija.
• Zapisnik mjerenja: Sprema podatke mjerenja za daljnju analizu.

Način balansiranja:

• Balansiranje u jednoj ravnini: Smanjuje vibracije balansiranjem rotora u jednoj ravnini.
• Balansiranje u dvije ravnine: postiže dinamičko balansiranje balansiranjem rotora u dvije ravnine.
• Polarni grafikon: precizno postavlja težine vizualizacijom neravnoteže u polarnom grafikonu.
• Vraćanje zadnje sesije: Nastavlja prethodne sesije balansiranja radi praktičnosti.
• Kalkulator tolerancije (ISO 1940): Izračunava prihvatljive tolerancije balansiranja prema ISO 1940.
• Balansiranje brusnih ploča: koristi 3 protuutega za balansiranje brusnih ploča.

Grafikoni:

• Ukupni grafikoni: Vizualni prikaz ukupnih vibracija.
• 1x grafikoni: Prikazuje uzorke vibracija komponente osnovne frekvencije.
• Harmonijske karte: Označava prisutnost i utjecaj harmonijskih frekvencija.
• Grafikoni spektra: Grafički prikaz spektra frekvencija za detaljnu analizu.

Dodatne mogućnosti:

• Arhiva: Pohranjuje i dohvaća prošle sesije balansiranja.
• Izvješća: Generira detaljna izvješća o rezultatima balansiranja.
• Ponovno balansiranje: Olakšava ponavljanje procesa balansiranja sa spremljenim podacima.
• Balansiranje serijske proizvodnje: Prikladno za balansiranje rotora u serijskoj proizvodnji.

Balanset-1A također podržava i imperijalne i metričke sustave, osiguravajući globalnu kompatibilnost i praktičnost.
Tehnički podaci:

• 2x senzora vibracija (Vibro akcelerometri, duljina kabela 4m, opcijski 10m)
• 1x optički senzor (laserski tahometar, udaljenost: 50 do 500 mm, duljina kabela 4 m, opcionalno 10 m)
• 1x USB modul sučelja sa softverom za povezivanje s računalom
• Mogućnosti softvera: Mjeri vibracije, fazni kut i izračunava vrijednost i kut korekcijske mase.

detalji:

• Broj mjernih kanala:
  • Vibracija: 2
  • Brzina rotacije: 1
• Raspon RMS mjerenja brzine vibracija, mm/s: 0 do 80
• Frekvencijski raspon RMS mjerenja brzine vibracija, Hz: 5 (10) do 550 (1000)
• Granice dopuštene apsolutne pogreške mjerenja RMS brzine vibracija na osnovnoj frekvenciji (80 Hz) i u radnom frekvencijskom rasponu, mm/s: ±(0,1 + 0,1*Vi), gdje je Vi izmjerena RMS brzina vibracija
• Broj ravnina korekcije za balansiranje: 1 ili 2
• Raspon mjerenja brzine vrtnje, RPM: 250 – 90000
• Raspon mjerenja faznog pomaka vibracija, stupnjevi: 0 do 360
• Granice dopuštene apsolutne pogreške mjerenja pomaka faze vibracija, stupnjevi: ±2
• Točnost: 5% pune skale
• Točnost mjerenja faznog kuta, stupnjevi: ±1
• Napajanje: 7-20VDC ulaz, 3.3V radni napon (napajanje preko USB porta laptopa)
• Težina: 4 KG
