Compreendendo as Massas de Teste no Balanceamento de Rotores
A massa de teste — às vezes chamada de peso de teste ou peso de calibração — é uma massa conhecida fixada temporariamente em um rotor em uma localização angular precisamente definida durante o balanceamento processo. Sua função é introduzir deliberadamente uma quantidade conhecida e controlada de desbalanceamento para que o analista possa observar como o rotor responde. Essa resposta medida é então usada para calcular a massa de correção necessária para cancelar o desbalanceamento original do rotor. A massa de teste é a pedra angular do método dos coeficientes de influência, a técnica mais amplamente utilizada para balanceamento em campo de máquinas rotativas.
1. Por que uma Massa de Teste é Necessária
Em campo, não podemos medir facilmente a distribuição de massa do rotor, a rigidez dos rolamentos, o amortecimento ou a flexibilidade da fundação. Em vez de tentar modelar tudo isso, o método da massa de teste trata toda a máquina como uma “caixa preta” e mede seu comportamento dinâmico diretamente. Uma única entrada conhecida — a massa de teste — produz uma saída mensurável, e essa relação entrada-saída é tudo o que a matemática precisa. Os benefícios dessa abordagem empírica são consideráveis:
- Caracterização precisa do sistema: o teste captura todos os fatores do mundo real que moldam a resposta de vibração — rigidez dos rolamentos, flexibilidade da fundação, efeitos de acoplamento e forças aerodinâmicas — sem que nenhum deles precise ser conhecido antecipadamente.
- Correção precisa: ao medir a mudança em amplitude e fase causada por uma massa conhecida, o instrumento calcula a correção necessária com alta precisão.
- Nenhum conhecimento prévio necessário: o método não precisa de desenhos, nem de especificações, nem de um modelo teórico do rotor.
- Condições reais de operação: a corrida de teste é realizada na velocidade, temperatura e carga reais da máquina, para que a correção seja válida para a maneira como o rotor realmente opera.
2. Escolhendo a Massa de Teste Correta
Selecionar bem a massa de teste é crítico para um resultado confiável. Ela deve ser grande o suficiente para produzir uma mudança claramente mensurável na vibração, mas pequena o suficiente para nunca criar condições inseguras ou acionar sistemas de proteção. Uma massa muito pequena gera uma resposta perdida no ruído; uma massa muito grande coloca a máquina em risco.
Diretrizes gerais
- Regra prática: busque uma massa de teste que desloque o vetor de vibração em aproximadamente 25–50% da leitura inicial — o suficiente para uma medição clara e confiável da mudança tanto na amplitude quanto na fase.
- Estimativa inicial: para um rotor desconhecido, uma massa inicial de cerca de 1–5% do peso do rotor, colocada no raio de balanceamento, é um primeiro palpite sensato. A maioria dos instrumentos modernos de balanceamento inclui um estimador de massa de teste baseado no nível inicial de vibração.
- Abordagem calculada: uma fórmula de trabalho comum é Mt = Mr × Ksupp × Kvib / (Rt × (N/100)²), onde Mt é a massa de teste, Mr a massa do rotor, Ksupp um coeficiente de rigidez de suporte (tipicamente 1–5), Kvib um coeficiente de nível de vibração, Rt o raio de instalação e N a velocidade em rpm. A relação reflete uma verdade física fundamental: porque força centrífuga cresce com o quadrado da velocidade, um rotor rápido precisa de uma massa de teste muito menor do que um lento da mesma massa.
- Segurança em primeiro lugar: nunca instale uma massa de teste grande o suficiente para empurrar a vibração além dos limites seguros.
- Fixação segura: parafuse, prenda ou fixe magneticamente a massa para que ela não possa voar fora na velocidade. Massinha ou argila de modelar são convenientes para testes rápidos, mas devem ser pressionadas firmemente e, idealmente, reforçadas mecanicamente.

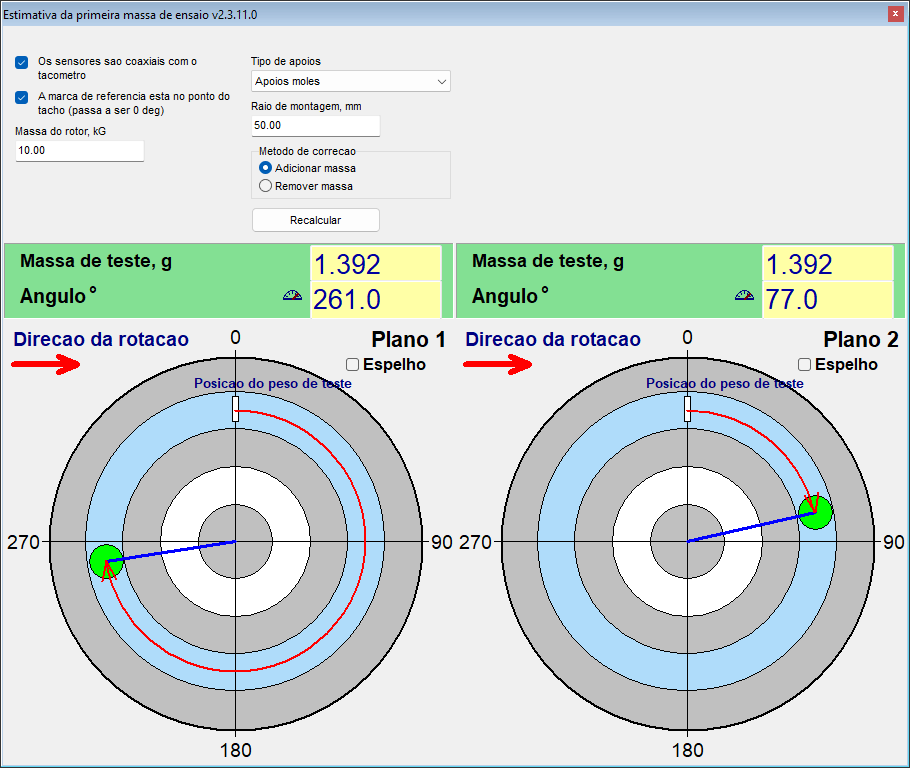

Para transformar massa do rotor, raio e velocidade diretamente em uma massa recomendada, nosso Calculadora de Massa de Teste automatiza a aritmética e remove o palpite dessa primeira etapa decisiva.
3. Como a Massa de Teste é Usada: o Procedimento
O método da massa de teste segue uma sequência sistemática que está no cerne do balanceamento em campo moderno:
- Rodada inicial: opere a máquina em sua velocidade normal e registre o vetor de vibração inicial — amplitude e fase juntos. Esta é a resposta ao desbalanceamento original do rotor, estabelecida durante o teste de funcionamento.
- Fixe a massa de teste: pare a máquina e fixe a massa conhecida em uma posição angular registrada — geralmente marcada como 0° ou referenciada a uma keyphasor marca — no plano de correção.
- Rodada de teste: reinicie e opere na mesma velocidade, em seguida, meça e registre o novo vetor de vibração. Esta leitura é a soma vetorial do desbalanceamento original e do efeito da massa de teste.
- Calcule o coeficiente de influência: o instrumento executa uma subtração vetorial para isolar a resposta devida apenas à massa de teste, em seguida, forma o coeficiente de influência como a razão entre essa mudança de vibração e a massa de teste.
- Calcule a massa de correção: a partir do coeficiente de influência, o software calcula a massa e o ângulo exatos da massa de correção permanente que cancelará o desbalanceamento original.
- Instale e verifique: remova a massa de teste, instale a correção calculada e execute uma verificação final para confirmar que o desbalanceamento residual caiu para um nível aceitável.
4. A Massa de Teste no Balanceamento em Campo Prático
Em um instrumento portátil, a execução com massa de teste é o passo que torna possível o balanceamento em uma máquina montada. O Balanset-1A guia esse fluxo de trabalho diretamente: trabalhando nos próprios rolamentos da máquina na velocidade de operação, ele captura a amplitude e a fase de 1× na execução inicial, novamente com a massa de teste instalada, e calcula o coeficiente de influência automaticamente. O software então retorna a massa e o ângulo da massa de correção e verifica o resultado em uma execução final — tudo isso sem uma máquina de balanceamento e sem remover o rotor. Para máquinas que precisam de correção em dois planos, a mesma lógica se estende a uma sequência de execuções de teste, uma massa por plano.
5. Considerações Práticas e Melhores Práticas
Resultados confiáveis dependem de algumas disciplinas que balanceadores experientes seguem sem falhar:
- Posicionamento angular preciso: registre o ângulo da massa de teste com precisão. Mesmo alguns graus de erro na posição registrada alimentam diretamente um cálculo de correção incorreto.
- Posicionamento radial consistente: sempre que possível, coloque a massa de teste no mesmo raio que a massa de correção ocupará. Isso mantém a matemática simples e melhora a precisão.
- Condições repetíveis: a execução inicial e todas as execuções de teste devem compartilhar velocidade, temperatura e carga idênticas. Condições inconsistentes corrompem a comparação na qual todo o método depende.
- Múltiplos planos: para dois planos ou balanceamento multiplano, espere várias massas de teste, aplicadas a diferentes planos de correção em execuções separadas, cada uma caracterizando uma parte da resposta cruzada do rotor.
O método da massa de teste custa uma execução extra da máquina, mas em troca oferece a precisão e a repetibilidade que o trabalho profissional exige. Continua sendo o padrão da indústria para balanceamento dinâmico, e uma boa compreensão de como escolher e posicionar uma massa de teste é uma das habilidades práticas mais valiosas que um técnico de balanceamento pode desenvolver.
