Comprensión de los Pesos de Prueba en el Balanceo de Rotores
A peso de prueba — a veces llamado peso de prueba o peso de calibración — es una masa conocida que se fija temporalmente a un rotor en una ubicación angular definida con precisión durante el balanceo proceso. Su función es introducir deliberadamente una cantidad conocida y controlada de desbalance para que el analista pueda observar cómo responde el rotor. Esa respuesta medida se utiliza luego para calcular el exacto peso de corrección necesario para cancelar el desbalance original del rotor. El peso de prueba es la piedra angular del método de coeficientes de influencia, la técnica más ampliamente utilizada para balanceo en campo de maquinaria rotativa.
1. Por qué se necesita un peso de prueba
En el campo no podemos medir fácilmente la distribución de masa del rotor, la rigidez de los rodamientos, el amortiguamiento o la flexibilidad de la cimentación. En lugar de intentar modelar todo eso, el método del peso de prueba trata a toda la máquina como una “caja negra” y mide su comportamiento dinámico directamente. Una única entrada conocida — la masa de prueba — produce una salida medible, y esa relación entrada–salida es todo lo que necesita la matemática. Los beneficios de este enfoque empírico son considerables:
- Caracterización precisa del sistema: la prueba captura cada factor del mundo real que moldea la respuesta de vibración — rigidez de los rodamientos, flexibilidad de la cimentación, efectos del acoplamiento y fuerzas aerodinámicas — sin que ninguno de ellos tenga que conocerse de antemano.
- Corrección precisa: al medir el cambio en amplitud y fase causado por una masa conocida, el instrumento calcula la corrección requerida con alta precisión.
- No se requiere conocimiento previo: el método no necesita planos, ni especificaciones, ni un modelo teórico del rotor.
- Condiciones reales de operación: la prueba se realiza a la velocidad, temperatura y carga reales de la máquina, por lo que la corrección es válida para la forma en que el rotor realmente funciona.
2. Elección del peso de prueba adecuado
Seleccionar bien la masa de prueba es crítico para obtener un resultado confiable. Debe ser lo suficientemente grande para producir un cambio claramente medible en la vibración, pero lo suficientemente pequeño para nunca crear condiciones inseguras o disparar los sistemas de protección. Un peso demasiado pequeño da una respuesta perdida en el ruido; un peso demasiado grande pone en riesgo la máquina.
Directrices generales
- Regla general: apuntar a un peso de prueba que desplace el vector de vibración aproximadamente un 25–50 % de la lectura inicial — suficiente para una medición clara y confiable del cambio tanto en amplitud como en fase.
- Estimación inicial: para un rotor desconocido, una masa inicial de aproximadamente 1–5 % del peso del rotor, colocada en el radio de balanceo, es una primera suposición sensata. La mayoría de los instrumentos de balanceo modernos incluyen un estimador de peso de prueba basado en el nivel de vibración inicial.
- Enfoque calculado: una fórmula de trabajo común es Mt = Mr × Ksupp × Kvib / (Rt × (N/100)²), donde Mt es la masa de prueba, Mr la masa del rotor, Ksupp un coeficiente de rigidez del soporte (típicamente 1–5), Kvib un coeficiente de nivel de vibración, Rt el radio de instalación y N la velocidad en rpm. La relación refleja una verdad física clave: porque fuerza centrífuga crece con el cuadrado de la velocidad, un rotor rápido necesita un peso de prueba mucho más pequeño que uno lento de la misma masa.
- La seguridad primero: nunca instalen un peso de prueba lo suficientemente grande como para empujar la vibración más allá de los límites seguros.
- Fijación segura: atornillen, abracen o fijen magnéticamente el peso para que no pueda salir volando a velocidad. La masilla o la arcilla de modelar son convenientes para pruebas rápidas, pero deben presionarse firmemente y, idealmente, respaldarse mecánicamente.

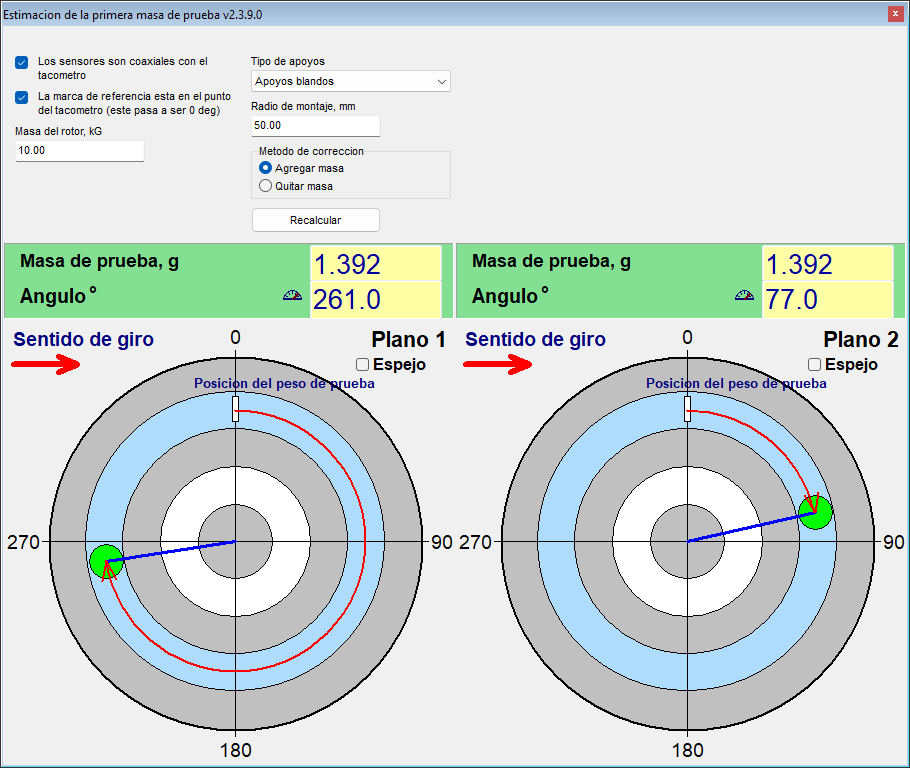

Para convertir la masa del rotor, el radio y la velocidad directamente en una masa recomendada, nuestro Calculadora de Peso de Prueba automatiza la aritmética y elimina la conjetura de este primer paso decisivo.
3. Cómo se utiliza el peso de prueba: el procedimiento
El método del peso de prueba sigue una secuencia sistemática que se encuentra en el corazón del balanceo en campo moderno:
- Ejecución inicial: operar la máquina a su velocidad normal y registrar el vector de vibración inicial — amplitud y fase juntos. Esta es la respuesta al desbalance original del rotor, establecida durante el prueba de giro.
- Fijar el peso de prueba: detengan la máquina y fijen la masa conocida en una posición angular registrada — usualmente marcada 0° o referenciada a una keyphasor marca — en el plano de corrección.
- Ejecución de prueba: reiniciar y operar a la misma velocidad, luego medir y registrar el nuevo vector de vibración. Esta lectura es la suma vectorial del desbalance original y el efecto del peso de prueba.
- Calcular el coeficiente de influencia: el instrumento realiza un resta vectorial para aislar la respuesta debida únicamente al peso de prueba, luego forma el coeficiente de influencia como la relación entre ese cambio de vibración y la masa de prueba.
- Calcular el peso de corrección: a partir del coeficiente de influencia, el software calcula la masa y el ángulo exactos del peso de corrección permanente que cancelará el desbalance original.
- Instale y verifique: retire el peso de prueba, instale la corrección calculada y realice una verificación final para confirmar que el desbalance residual ha disminuido a un nivel aceptable.
4. El peso de prueba en el balanceo en campo práctico
En un instrumento portátil, la ejecución con peso de prueba es el paso que hace posible el balanceo en una máquina ensamblada. El Balanset-1A guía este flujo de trabajo directamente: trabajando en los propios rodamientos de la máquina a velocidad de operación, captura la amplitud y fase de 1× en la ejecución inicial, nuevamente con el peso de prueba instalado, y calcula el coeficiente de influencia automáticamente. El software luego devuelve la masa y el ángulo del peso de corrección y verifica el resultado en una ejecución final, todo sin una máquina de balanceo y sin retirar el rotor. Para máquinas que requieren corrección en dos planos, la misma lógica se extiende a una secuencia de ejecuciones de prueba, un peso por plano.
5. Consideraciones prácticas y mejores prácticas
Los resultados confiables dependen de una serie de disciplinas que los balanceadores experimentados siguen sin falta:
- Posicionamiento angular preciso: registre el ángulo del peso de prueba con precisión. Incluso unos pocos grados de error en la posición registrada se traducen directamente en un cálculo de corrección incorrecto.
- Ubicación radial consistente: siempre que sea posible, coloque el peso de prueba en el mismo radio que ocupará el peso de corrección. Esto mantiene las matemáticas simples y mejora la precisión.
- Condiciones repetibles: la ejecución inicial y cada ejecución de prueba deben compartir velocidad, temperatura y carga idénticas. Las condiciones inconsistentes corrompen la comparación en la que se basa todo el método.
- Múltiples planos: para dos planos o balanceo en múltiples planos, espere varios pesos de prueba, aplicados a diferentes planos de corrección en ejecuciones separadas, cada uno caracterizando una parte de la respuesta acoplada cruzadamente del rotor.
El método de peso de prueba cuesta una ejecución adicional de la máquina, pero a cambio ofrece la precisión y repetibilidad que exige el trabajo profesional. Sigue siendo el estándar de la industria para el balanceo dinámico, y una buena comprensión de cómo elegir y colocar un peso de prueba es una de las habilidades prácticas más valiosas que un técnico de balanceo puede desarrollar.
