Opis techniczny i najważniejsze informacje

Równoważenie kruszarki: wpływ inżynierii na niezawodność i koszty

Znaczenie prawidłowego wyważenia

Nawet niewielka nierównowaga może mieć dramatyczny wpływ na ciężkie maszyny. Na przykład zaledwie 100 gramów niewyważenia wirnika kruszarki może wygenerować siłę uderzenia równoważną 50 uderzeniom młotka na sekundę na łożyska. Te ciągłe siły uderzeniowe prowadzą do nadmiernego zużycia. W rzeczywistości zaniedbanie wyważenia oznacza, że łożyska mogą wytrzymać tylko 5–10 tysięcy godzin, a koszty konserwacji mogą gwałtownie wzrosnąć (np. $50–100 tys. rocznie na naprawy). Natomiast dobrze wyważona maszyna może sprawić, że łożyska będą działać przez 30–50 tysięcy godzin, a koszty napraw spadną nawet o 50–80%. Zmniejszone wibracje poprawiają również efektywność energetyczną (5–15% mniej zmarnowanej energii) i minimalizują nieplanowane przestoje. Krótko mówiąc, utrzymanie wyważenia wirników przedłuża żywotność sprzętu, oszczędza pieniądze i pomaga zapobiegać wypadkom.

Wyważanie kruszarek i młynów to obowiązkowe procedury konserwacyjne dla ciężkiego sprzętu wirującego. Obciążenie dynamiczne wynikające z niewyważenia nie zależy od całkowitej masy wirnika, ale od brak równowagi (równoważna masa niewyważenia i promień). Przydatnym przybliżeniem jest F ≈ m_u · r · ω², gdzie ω = 2πn/60. Przy 1000 obr./min (ω ≈ 105 rad/s) niewyważenie wynoszące 1 kg przy promieniu 1 m powoduje siłę około 11 kN (~1,1 tony metrycznej). “Kilka ton” siły okresowej wymagałoby kilku kg·m niewyważenia (np. 10 kg przy 0,3 m ≈ 3 kg·m daje ~33 kN ≈ 3,3 tony siły). Obciążenie jest okresowe przy częstotliwości obrotowej (1000 obr./min ≈ 16,7 Hz), więc konsekwencje mogą się stopniowo nasilać:

• Etap początkowy: Zwiększony poziom hałasu i wibracji
• Etap pośredni: Żywotność łożysk spada z 30 000–50 000 godzin do 5000–10 000 godzin.
• Zaawansowany etap: Poluzowane elementy mocujące, pęknięcia zmęczeniowe w spoinach, uszkodzenia konstrukcji
• Etap końcowy: Katastrofalna awaria z zagrożeniem bezpieczeństwa i przedłużonym czasem przestoju

Straty ekonomiczne wynikające z eksploatacji niezrównoważonego sprzętu sięgają 50 000–100 000 euro rocznie tylko w zakresie napraw i części zamiennych, do czego dochodzi 10–15 dni nieplanowanych przestojów i 5–15% nadmiernego zużycia energii.

Równoważenie statyczne a dynamiczne: kluczowe różnice

Zrozumienie różnicy między wyważaniem statycznym a dynamicznym jest niezbędne do wyboru właściwej metody.

Wyważanie statyczne

Wyważanie statyczne koryguje przesunięcie środka ciężkości względem osi obrotu. Jest to wystarczające w przypadku wirników typu dyskowego, których średnica przekracza szerokość 7–10 razy (L/D < 0,25) i prędkości poniżej 800 obr./min. Niewyważenie statyczne można wykryć bez obrotu — ciężka strona osiada w dół na podporach typu „knife-edge”.

Dynamiczne równoważenie

Dynamiczne równoważenie koryguje zarówno niewyważenie statyczne, jak i niewyważenie momentowe. Jest to obowiązkowe w przypadku wszystkich wydłużonych wirników, których szerokość przekracza 30% średnicy. Punkt krytyczny: wirnik wyważony statycznie może mieć znaczne niewyważenie dynamiczne. Dwa niewyważone młotki na przeciwległych końcach wirnika, oddalone od siebie o 180°, powodują moment zginający podczas obrotu, mimo że wyważenie statyczne jest prawidłowe.

Dlaczego statyczne wyważanie “na nożach” nie jest wystarczające

Tradycyjnym sposobem sprawdzania wyważenia jest statyczna metoda “ostrza noża” – umieszczenie wirnika na szynach o niskim współczynniku tarcia lub stojakach pryzmatycznych, aby sprawdzić, czy ciężki punkt powoduje jego obrót. Wyważanie statyczne może skorygować prosty ciężki punkt (niewyważenie statyczne) poprzez dodanie lub usunięcie ciężaru, tak aby środek ciężkości wirnika był wyrównany z jego osią. Jednak metoda ta nie pozwala wykryć ani naprawić niewyważenia “momentowego” (dynamicznego).

W momencie (lub kilku momentach) braku równowagi, na przeciwległych końcach wirnika, w odległości 180° od siebie, znajdują się punkty o równej masie. W stanie spoczynku te dwie przeciwstawne masy równoważą się, więc wirnik może nie toczyć się na stojaku z ostrzem noża. W warunkach statycznych wydaje się być wyważony. Jednak gdy wirnik się obraca, te dwie masy wytwarzają siły (siły odśrodkowe) w przeciwnych kierunkach na każdym końcu, tworząc moment skręcający, który powoduje gwałtowne kołysanie wirnika.

To tak, jakby mieć wyważoną huśtawkę, która nagle zaczyna się skręcać podczas ruchu. Żadne poprawki na statycznym stojaku nie pomogą, ponieważ nierównowaga pojawia się dopiero przy prędkości biegu.

Mówiąc prościej, wyważanie “na nożach” koryguje jedynie punkty ciężkości w jednej płaszczyźnie, pomijając ukryte niewyważenia w dwóch płaszczyznach. Dlatego wirnik może być “wyważony statycznie”, ale nadal wibrować podczas pracy. Aby skorygować niewyważenie dynamiczne, należy wyważyć wirnik w co najmniej dwóch płaszczyznach (np. dodając dwa obciążniki korekcyjne w różnych pozycjach wzdłuż wirnika), aby zrównoważyć siły skręcające.

Wymaga to zastosowania metod dynamicznego wyważania podczas obracania się wirnika (lub danych z obracania się), czego statyczne stojaki nie są w stanie zapewnić.

Rozwiązania w zakresie wyważania dynamicznego

Wyważanie dynamiczne polega na pomiarze drgań wirnika podczas obrotu i dodaniu obciążników w celu skompensowania zarówno niewyważenia statycznego, jak i niewyważenia momentu obrotowego. Tradycyjnie można to było osiągnąć poprzez demontaż wirnika i umieszczenie go na specjalistycznej wyważarce. W wyważarce wirnik jest wprawiany w ruch obrotowy, a oprzyrządowanie określa, gdzie należy umieścić obciążniki. Pozwala to uzyskać precyzyjne wyważenie, ale ma też swoje wady: konieczność demontażu maszyny, transport wirnika do warsztatu i kilkudniowe przestoje.

Natomiast nowoczesne wyważanie w terenie wykorzystuje przenośny sprzęt do wyważania wirnika w jego własnych łożyskach (na miejscu). Technik mocuje czujniki drgań do obudowy maszyny oraz tachometr do pomiaru prędkości obrotowej i fazy. Maszyna pracuje z normalną prędkością, a sprzęt (np. Balanset-1A) mierzy, jak bardzo i w jakim kierunku wirnik wibruje. Dzięki przeprowadzeniu testu z użyciem próbnego obciążnika oprogramowanie może obliczyć dokładną potrzebną przeciwwagę i kąt, pod którym należy ją umieścić. Ta metoda współczynnika wpływu (często proces składający się z 3 przebiegów z użyciem próbnych obciążników) automatycznie oblicza rozwiązanie pozwalające osiągnąć wyważenie.

Na koniec dodaje się obciążniki (lub usuwa materiał) na wirniku, aby zniwelować siły niewyważenia.

Podejście dynamiczne uwzględnia zarówno statyczną, jak i dynamiczną (skrętną) nierównowagę, ponieważ bierze pod uwagę fazę drgań w różnych punktach. W przeciwieństwie do statycznej metody “ostrza noża”, wyważanie dynamiczne w dwóch płaszczyznach może skorygować drgania, które pojawiają się tylko podczas obracania.

Dynamiczne wyważanie w terenie jest szczególnie przydatne w przypadku dużych urządzeń (np. dużych wirników kruszarek, wentylatorów lub bębnów młynów), których przeniesienie do warsztatu jest niepraktyczne. Minimalizuje to przestoje, ponieważ nie trzeba całkowicie rozmontowywać maszyny — często wyważanie można przeprowadzić na miejscu w ciągu kilku godzin, zamiast powodować kilkudniowe przerwy w pracy.

Rodzaje sprzętu: przegląd

Wyważanie kruszarek, wyważanie młynów i powiązane procedury mają zastosowanie w szerokiej gamie urządzeń przemysłowych. Każda kategoria ma określone wymagania:

Typowe maszyny wymagające wyważania

Wiele rodzajów urządzeń przemysłowych wymaga regularnego wyważania. Oto kilka godnych uwagi przykładów:

Kruszarki: Maszyny takie jak kruszarki szczękowe, kruszarki stożkowe, kruszarki udarowe i kruszarki młotkowe wymagają wyważenia, ponieważ ich ciężkie wirniki lub ruchome części mogą powodować duże wibracje nawet przy niewielkim niewyważeniu. Na przykład kruszarki udarowe często wymagają regularnego wyważania ze względu na zużycie prętów udarowych i płyt udarowych.

Kruszarki młotkowe i inne kruszarki do skał mogą wymagać wyważenia po każdej wymianie młotków lub płyt szczękowych, aby zapewnić, że nowe części nie powodują drgań. Nawet duże koła zamachowe w kruszarkach szczękowych muszą pozostać wyważone, aby uniknąć drgań rezonansowych.

Młyny i szlifierki: Wyważanie młynów młotkowych, wyważanie młynów kulowych, wyważanie młynów walcowych i wyważanie młynów mielących ma kluczowe znaczenie dla urządzeń mielących. Szybkoobrotowe wirniki w młynach młotkowych i masywne bębny obrotowe w młynach kulowych muszą być wyważone, aby mielenie przebiegało płynnie, a łożyska nie były przeciążone.

Na przykład duża masa obrotowa młyna kulowego wymaga starannego wyważenia, aby zapobiec nadmiernemu obciążeniu jego podpór.

Młyny walcowe i inne młyny mielące również wymagają wyważenia, aby uniknąć nierównomiernego zużycia i wibracji.

Maszyny do rozdrabniania: Urządzenia takie jak rozdrabniacze, szreddery, rębarki, granulatory i peletyzatory są wyposażone w obracające się noże, ostrza lub wałki. Prawidłowe wyważenie rozdrabniacza, szreddera, rębaków, granulatory i peletyzatorów zapewnia pracę tych urządzeń bez nadmiernych wibracji. Jest to szczególnie ważne, ponieważ podczas pracy mogą dochodzić do pękania lub zużycia elementów materiałowych lub noży, co powoduje nagłą utratę równowagi wirnika.

Regularne wyważanie zapewnia bezpieczną pracę tych maszyn nawet w trudnych warunkach.

Mieszalniki i mieszadła: Równoważenie ma również zastosowanie w przypadku urządzeń mieszających. Równoważenie mieszalników, mieszadeł i mieszadełek dotyczy wirników lub łopatek obrotowych w mieszalnikach przemysłowych. Nawet niewielkie niewyważenie wału lub wirnika mieszalnika (np. spowodowane przyczepionymi składnikami lub zużyciem) może powodować drgania całego urządzenia. Równoważenie tych części obrotowych zapobiega drganiom, które mogłyby wpłynąć na jakość produktu i integralność maszyny.

We wszystkich tych przypadkach cel jest ten sam: wyważony wirnik obraca się płynnie, nie wywierając szkodliwych sił na łożyska lub konstrukcję. Wyważanie kruszarek i młynów jest szczególnie ważne w przemyśle ciężkim, ale zasada ta dotyczy wszystkich urządzeń obrotowych – od ogromnych przemysłowych rozdrabniaczy po małe miksery laboratoryjne.

Słowniczek

• Nierównowaga statyczna: środek ciężkości jest przesunięty względem osi obrotu (problem jednej płaszczyzny).
• Nierównowaga momentu obrotowego: równe ciężkie punkty na przeciwległych końcach wirnika powodują moment kołysania; często wymaga wyważania w dwóch płaszczyznach.
• 1× wibracja: składowa drgań przy prędkości obrotowej (RPM/60), zazwyczaj dominująca w przypadku niewyważenia.
• Współczynniki wpływu: parametry reakcji systemu wykorzystywane do obliczania wag korekcyjnych na podstawie przebiegów próbnych.
• Równoważenie na miejscu: wyważanie wirnika w jego własnych łożyskach na zainstalowanej maszynie.

Tolerancje techniczne i specyfikacje wydajnościowe

Osiągnięcie optymalnej równowagi wymaga przestrzegania ścisłych tolerancji właściwych dla każdego typu sprzętu. Specyfikacje te mają kluczowe znaczenie dla planowania konserwacji i weryfikacji jakości.

Wpływ nagromadzenia materiału: udokumentowany przypadek

Krytyczne kwestie dotyczące prędkości w urządzeniach mieszających

Prędkość robocza w stosunku do prędkości krytycznej określa wymagania dotyczące wyważenia i bezpieczne strefy robocze:

• Mieszarki do ciężkich zadań: Pracować przy prędkości krytycznej 65%
• Standardowe mieszalniki przemysłowe: Pracować przy prędkości krytycznej 70%
• Mieszadła łopatkowe/turbinowe: 50–65% prędkość krytyczna
• Mieszadła szybkobieżne (śmigłowe, tarczowe): Powyżej prędkości krytycznej
• Strefa zakazana: 70–130% prędkość krytyczna bez wyważania dynamicznego

Funkcja "RunDown" urządzenia Balanset-1A identyfikuje częstotliwości rezonansowe podczas wybiegu, umożliwiając operatorom weryfikację bezpiecznych stref pracy i uniknięcie katastrofalnego rezonansu.

Rozszerzone specyfikacje Balanset-1A

Strefy drgań ISO (ISO 10816-3)

Cel po wyważeniu: strefa A lub B. Większość kruszarek powinna osiągnąć <4,5 mm/s przy prawidłowym wyważeniu dynamicznym w dwóch płaszczyznach przy użyciu Balanset-1A.

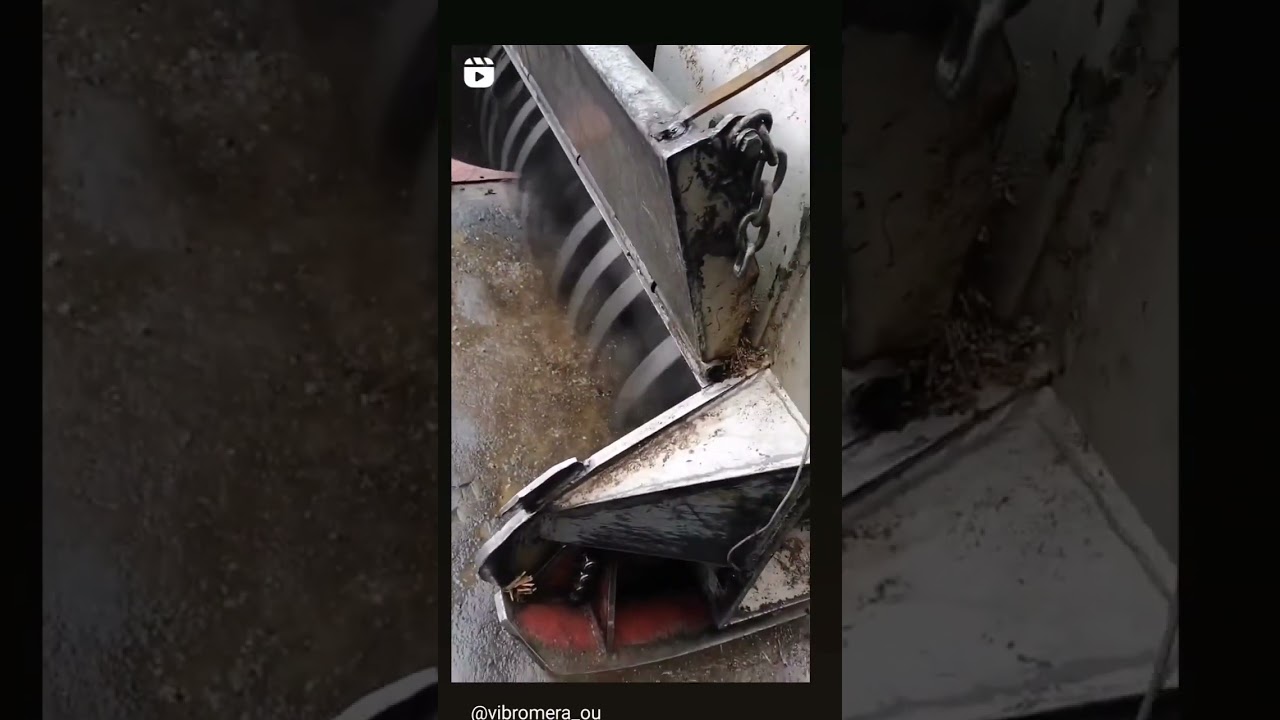

Wyważanie kruszarki: szczegółowe procedury

Wyważanie kruszarki szczękowej

Wyważanie kruszarki szczękowej dotyczy zespołu wału mimośrodowego i koła zamachowego. Maszyny te działają jak jednocylindrowy silnik tłokowy, generując normalne drgania o częstotliwości obrotowej i jej drugiej harmonicznej. Jednak zużycie koła zamachowego, poluzowanie mocowania przeciwwagi i uszkodzenie wału mimośrodowego prowadzą do patologicznej nierównowagi.

Charakterystyczny objaw: drgania wzdłużne znacznie przewyższają drgania pionowe. Cel: zmniejszenie drgań z 50 mm/s do poniżej 7,6 mm/s po prawidłowym wyważeniu. Tolerancja drgań poziomych: ±2 mm; pionowych: ±1 mm.

Wyważanie kruszarki stożkowej

Wyważanie kruszarki stożkowej koncentruje się na zespołach mimośrodowych i kruszącym stożku. Główne problemy obejmują nierównomierne zużycie wykładziny, niewspółosiowość stożka (tolerancja ≤0,1 mm) oraz zużycie tulei mimośrodowej. Monitorowanie drgań wykazuje akceptowalną wydajność, gdy przemieszczenie poziome wynosi ≤2 mm, a pionowe ≤1 mm. Amplituda korpusu przekraczająca 0,5 mm wskazuje na poważną awarię wymagającą natychmiastowej interwencji.

Wyważanie kruszarki udarowej

Wyważanie kruszarki udarowej jest najczęściej wykonywaną procedurą w kamieniołomach. Zarówno kruszarki udarowe z wałem poziomym (HSI), jak i kruszarki udarowe z wałem pionowym (VSI) wykorzystują energię kinetyczną uderzenia prętów uderzających w materiał z dużą prędkością.

Problem nierównomiernego zużycia

Listwy uderzeniowe zużywają się intensywnie i nierównomiernie. Wymiana pojedynczej listwy uderzeniowej bez dopasowania ciężaru powoduje katastrofalne zaburzenie równowagi. Ze względu na długość wirników HSI niezbędne jest wyważanie dwupłaszczyznowe; wyważanie statyczne jednopłaszczyznowe pozostawia resztkową nierównowagę momentu obrotowego, powodując nierównomierne obciążenie łożysk.

Zagadnienia bezpieczeństwa

Wirniki charakteryzują się ogromną bezwładnością; cykle uruchamiania i zatrzymywania w celu zamontowania obciążników próbnych zajmują dużo czasu. Dzięki możliwości zapisywania współczynników wpływu w urządzeniu Balanset-1A kolejne wyważanie (po wymianie pręta udarowego) wymaga tylko jednego pomiaru bez użycia obciążników próbnych.

Specyfika VSI

Kruszarki udarowe odśrodkowe wymagają jeszcze większej precyzji ze względu na prędkości obrotowe sięgające 1500–2000 obr./min. Niewyważenie często wynika z gromadzenia się materiału wewnątrz komór wirnika. Wyważanie VSI często wymaga przyspawania obciążników do górnych i dolnych pokryw wirnika. Balanset-1A skutecznie oblicza kąty montażu obciążników we współrzędnych biegunowych.

Wyważanie kruszarki młotkowej

Wyważanie kruszarki młotkowej jest utrudnione przez swobodnie wiszące młotki. Jeśli jeden z młotków zablokuje się na sworzniu z powodu korozji lub kurzu, nie rozciąga się on w pełni pod wpływem siły odśrodkowej, co powoduje przesunięcie środka ciężkości wirnika i powstanie ogromnej, zmiennej nierównowagi.

Metodologia

Przed użyciem Balanset-1A operatorzy muszą sprawdzić swobodę ruchu wszystkich młotków i zgodność ich masy. Wyważanie odbywa się na tarczach wirnika, a nie na samych młotkach. Funkcja "Split Weight" pozwala na rozłożenie obliczonej masy między dwa dostępne punkty (np. między otwory na sworznie młotków), gdy niemożliwe jest zamontowanie pod dokładnym kątem, zachowując wektor korekcji.

Wyważanie młynów: wymagania dotyczące precyzji

Młyny wymagają najwyższej precyzji wyważenia ze względu na ciągłe cykle pracy; wszelkie drgania prowadzą do zmęczeniowego uszkodzenia kosztownych napędów i wykładzin.

Wyważanie młynów młotkowych

W przeciwieństwie do kruszarek, wyważanie młynów młotkowych dotyczy urządzeń o dużej prędkości (do 3600 obr./min) wykorzystywanych do drobnego mielenia ziarna, biomasy lub chemikaliów. Przy takich prędkościach dopuszczalne niewyważenie resztkowe jest niezwykle małe (ISO 1940 G2.5 lub G6.3). Wirniki młynów młotkowych często pełnią funkcję wentylatorów; otwarcie obudowy w celu zainstalowania obciążników może zmienić opór aerodynamiczny. Wyważanie za pomocą Balanset-1A musi być przeprowadzane przy całkowicie zmontowanej obudowie, przy użyciu portów dostępowych lub z uwzględnieniem zmienionych warunków.

Wyważanie młyna kulowego

Wyważanie młyna kulowego stanowi wyjątkowe wyzwanie. Sam bęben, z chaotycznym ruchem środków mielących, zazwyczaj nie może być wyważony w tradycyjnym sensie. Najważniejszy jest szybki układ napędowy.

Wyważanie wału zębatego

Wał napędowy z zespołami łożyskowymi i sprzęgłem jest elementem krytycznym. Drgania wału zębnika są często spowodowane nie przez niewyważenie, ale przez zużycie zębów lub niewspółosiowość. Analiza spektralna Balanset-1A identyfikuje częstotliwość zazębiania się kół zębatych (GMF). Jeśli dominuje 1×RPM, wykonuje się dynamiczne wyważanie sprzęgła lub obciążników zamontowanych na kołnierzu.

Złożoność pomiarów

Uderzenia kulki wewnątrz bębna powodują powstanie losowego szumu o niskiej częstotliwości. Ustawienia Balanset-1A muszą wydłużyć czas uśredniania sygnału (np. do 10–20 sekund), aby uzyskać stabilne odczyty amplitudy i fazy.

Wyważanie walców młyńskich

Wyważanie walców młyńskich Ma zastosowanie w przemyśle młynarskim, polimerowym i stalowym. Rolki są długimi, ciężkimi cylindrami podatnymi na wyginanie (wibracje). Obowiązkowe jest wyważanie dwupłaszczyznowe na końcach. Balanset-1A mierzy różnicę faz między lewym i prawym podparciem; różnica faz 180° wskazuje na silną nierównowagę momentu obrotowego. Wyważanie rolek na miejscu uwzględnia koła pasowe napędu i koła zębate zamontowane na czopach rolek, które przyczyniają się do ich własnej nierównowagi.

Wyważanie młynów

Wyważanie młynów obejmuje szerokie spektrum: młyny ścierne, młyny kulowe i precyzyjne szlifierki. W przypadku wrzecion do szlifowania precyzyjnego urządzenie obsługuje metodę trzech ruchomych przeciwwag, zapewniając idealną gładkość bez spawania lub szpachlowania.

Równoważenie pulweryzatora

Równoważenie pulwerizatora, szczególnie w przypadku młynów węglowych w elektrowniach, ma kluczowe znaczenie. Wiele młynów ma konstrukcję pionową; czujniki drgań (osie X i Y) są zamontowane na górnym zespole łożyskowym silnika lub przekładni. W górnej części znajduje się obrotowy separator (klasyfikator dynamiczny); jego niewyważenie powoduje silne drgania górnej konstrukcji. Balanset-1A wyważa ten zespół poprzez porty serwisowe, zapobiegając zniszczeniu napędu i poprawiając rozdrobnienie mielonego materiału.

Urządzenia do rozdrabniania Materiały

Wyważanie rozdrabniacza

Wyważanie rozdrabniacza przeznaczony do masywnych wirników o niskiej prędkości obrotowej (300–500 obr./min) przetwarzających złom lub opony. Akcelerometry Balanset-1A charakteryzują się doskonałą czułością w zakresie niskich częstotliwości (od 5 Hz), dzięki czemu mogą być z powodzeniem stosowane w takich maszynach. Ze względu na ekstremalne obciążenia udarowe, ciężarki próbne i korekcyjne muszą być solidnie przyspawane; magnesy lub taśma klejąca są niedopuszczalne nawet podczas testów.

Równoważenie rozdrabniacza

Równoważenie rozdrabniacza W leśnictwie rozróżnia się dwa typy maszyn. Rozdrabniacze tarczowe stanowią wyzwanie, ponieważ tarcza działa jak żyroskop, a głównym problemem są drgania osiowe (drgania w kształcie "ósemki"). Czujniki są zamontowane promieniowo i osiowo (wzdłuż osi wału) w celu monitorowania bicia tarczy. Obciążniki montuje się na tylnej powierzchni tarczy lub w specjalnych kieszeniach wyważających.

Rębak bębnowy wymaga klasycznego wyważenia w dwóch płaszczyznach ze względu na długość wirnika. Wszystkie noże muszą być serwisowane jako zestaw — ostrzenie lub wymiana jednego noża zaburza wyważenie. Tolerancja grubości noża: 0,13–0,25 mm. Tępe noże powodują raczej siekanie niż cięcie, generując nadmierne wibracje i pęknięcia zmęczeniowe w spoinach. Zalecany odstęp czasu między ostrzeniami: co 6–8 godzin pracy.

Wyważanie granulatora

Wyważanie granulatora do recyklingu tworzyw sztucznych wykorzystuje noże zamontowane na wirniku (odstęp 1–3 mm od noży stacjonarnych). Po wystąpieniu drgań należy najpierw sprawdzić stan noży i ich zamocowanie. Jeśli drgania nie ustępują, konieczne jest profesjonalne wyważenie wirnika. Zainstalowanie maszyny na podkładkach tłumiących drgania zmniejsza przenoszenie drgań na fundament.

Wyważanie granulatora

Wyważanie granulatora obejmuje matrycę pierścieniową i rolki dociskowe. Bicie powierzchni matrycy nie może przekraczać 0,3 mm (kontrola za pomocą czujnika zegarowego). Odstęp między rolką a matrycą: minimum 0,2–0,3 mm. Uszkodzone pierścienie mocujące są główną przyczyną pękania matrycy i silnych wibracji.

Urządzenia do mieszania i mieszania Równoważenie

Równoważenie miksera

Równoważenie mieszalnika dla pomp klasy przemysłowej jest zgodna z normą API 610, wymagającą dokładności G2,5 zgodnie z normą ISO 1940. Optymalny stosunek średnicy wirnika do średnicy zbiornika (D/T): 1/3. Mieszalniki do ciężkich zastosowań pracują z prędkością krytyczną 65%; standardowe mieszalniki przemysłowe pracują z prędkością 70%. Praca w zakresie prędkości krytycznej 70–130% bez wyważenia dynamicznego jest zabroniona.

Wyważanie mieszadła

Wyważanie mieszadła W przetwórstwie chemicznym stosuje się długie wały w głębokich zbiornikach. Mieszadła łopatkowe i turbinowe pracują z prędkością krytyczną 50–65%; typy szybkie (śmigłowe, tarczowe) pracują powyżej prędkości krytycznej. Wyważanie dynamiczne pozwala na bezpieczną pracę przy prędkości krytycznej 70%. Długie wały wykorzystują podpory pośrednie (łożyska stabilizujące).

Równoważenie mieszadła

Wyważanie mieszadła dotyczy dysperserów (rozpuszczalników) o dużej prędkości. Niewyważenie powoduje kontakt łopatek ze ścianką zbiornika. Precyzyjne wyważenie wału i łopatek za pomocą Balanset-1A wydłuża żywotność uszczelnienia mechanicznego, zapobiegając wyciekom produktu.

Równoważenie pola za pomocą Balanset-1A

The Balanset-1A Przenośny system wyważania umożliwia korektę na miejscu bez konieczności demontażu maszyny, eliminując czas transportu, skracając przestoje i umożliwiając weryfikację wyników w rzeczywistych warunkach pracy.

Jak Balanset-1A równoważy kruszarki i nie tylko

Balanset-1A to przenośny, dwukanałowy dynamiczny wyważarka i analizator drgań zaprojektowany właśnie do tego celu. Umożliwia on inżynierom i ekipom konserwacyjnym precyzyjne wyważanie na miejscu szerokiej gamy urządzeń. Balanset-1A jest wyposażony w dwa czujniki drgań z akcelerometrem i tachometr laserowy, a także oprogramowanie działające na komputerze PC. Oto jak działa i dlaczego jest skuteczny:

Wyrównoważenie dwupłaszczyznowe in situ

Balanset-1A może wykonywać wyważanie jedno- lub dwupłaszczyznowe na rzeczywistej maszynie, w jej normalnych łożyskach. Oznacza to, że można wyważyć wirnik kruszarki bez konieczności jego demontażu, co pozwala zaoszczędzić ogromną ilość czasu. Dzięki zastosowaniu dwóch płaszczyzn koryguje zarówno statyczną, jak i dynamiczną niewyważenie wirnika. Na przykład, jeśli masa mimośrodowa kruszarki stożkowej powoduje drgania, funkcja dwóch płaszczyzn urządzenia Balanset-1A pozwoli określić, jak zrównoważyć ją w odpowiednich pozycjach — czego nie można osiągnąć przy użyciu metod opartych na jednej płaszczyźnie.

Szeroki wybór sprzętu

Urządzenie to jest wszechstronne – przeznaczone jest do wyważania w terenie urządzeń wirujących, w tym kruszarek, wentylatorów, rozdrabniaczy, ślimaków, wałów, wirówek, turbin i innych. W praktyce jedno urządzenie Balanset-1A może obsługiwać szeroką gamę urządzeń (kruszarki, młyny, rozdrabniacze, mieszalniki itp.), zmniejszając przestoje i zależność od zewnętrznych usług wyważania.

Łatwe w użyciu oprogramowanie

Nie musisz być ekspertem w dziedzinie drgań, aby korzystać z Balanset-1A. Oprogramowanie prowadzi użytkownika krok po kroku przez procedurę i automatycznie oblicza wymagane ciężarki korekcyjne oraz kąty. Po przetestowaniu ciężarka próbnego przedstawia jasne rozwiązanie dotyczące wyważenia, dzięki czemu technicy mogą opanować obsługę urządzenia przy minimalnym szkoleniu.

Wiarygodne wyniki

Pomimo swojej przenośności, Balanset-1A zapewnia profesjonalną jakość wyważania. Dokładnie mierzy drgania i fazę oraz oblicza korekty, aby spełnić standardowe klasy jakości wyważania (ISO 1940). W praktyce, przy stabilnych warunkach pomiarowych i prawidłowym postępowaniu zgodnie z procedurą, może on zapewnić wyniki porównywalne z dużo droższymi analizatorami.

Funkcje analizy drgań

Oprócz wyważania, Balanset-1A działa również jako analizator drgań i może wyświetlać przebiegi falowe oraz widma FFT. Pomaga to zdiagnozować, czy drgania są spowodowane niewyważeniem, czy innymi problemami (niewspółosiowość, luz, rezonans), co pozwala na podejmowanie trafniejszych decyzji dotyczących konserwacji. W trybie wyważania nacisk kładziony jest na składową obrotową 1× w celu wyizolowania niewyważenia.

Zalety Balanset-1A w porównaniu z tradycyjnymi metodami

Wykorzystanie Balanset-1A do wyważania dynamicznego oferuje kilka kluczowych zalet w porównaniu ze starszymi metodami lub korzystaniem z usług zewnętrznych:

Brak konieczności demontażu i minimalny czas przestoju: Tradycyjne wyważanie często wymagało demontażu wirnika i wysłania go do warsztatu, co zajmowało kilka dni. Dzięki Balanset-1A wyważanie odbywa się na miejscu w ciągu kilku godzin.

Nie ma potrzeby demontażu wirnika kruszarki ani wału młyna; wystarczy podłączyć czujniki i przeprowadzić procedurę wyważania na miejscu. Takie podejście pozwala skrócić czas pracy z 3–7 dni do 2–4 godzin, co oznacza, że produkcja może zostać wznowiona jeszcze tego samego dnia.

Oszczędności kosztów: Wykonując prace wewnętrznie, firmy unikają wysokich opłat specjalistycznych wykonawców i strat wynikających z przedłużających się przestojów. Samo urządzenie Balanset-1A jest stosunkowo niedrogie – kosztuje około kilku tysięcy euro – a mimo to zapewnia około “80% możliwości drogich analizatorów za jedynie ~20% ich ceny”.”

Użytkownicy mogą samodzielnie przeprowadzać równoważenie bez pomocy zewnętrznych specjalistów, a urządzenie zwraca się już po kilku cyklach równoważenia. Ponadto zapobieżenie jednej poważnej awarii może uzasadnić inwestycję.

Rozwiązuje wszystkie rodzaje nierównowagi: W przeciwieństwie do statycznego wyważania na krawędziach noży, dwupłaszczyznowa dynamiczna zdolność Balanset-1A koryguje zarówno statyczne punkty ciężkości, jak i dynamiczną nierównowagę momentu obrotowego w jednym procesie.

Oznacza to, że nawet jeśli wirnik ma tę trudną do wykrycia drgania (nierównowagę momentu), Balanset-1A może je wykryć i pokierować umieszczeniem dwóch obciążników korekcyjnych, aby zniwelować moment obrotowy. Jest to kompleksowe rozwiązanie dla typowych scenariuszy nierównowagi.

Wszechstronność dla wielu maszyn: Jedna jednostka Balanset-1A może być używana praktycznie do każdej części obrotowej w każdej branży. Jest naprawdę uniwersalna – ten sam zestaw może dziś wyważyć wentylator, jutro kruszarkę do kamieni, a pojutrze młyn.

W naszym kontekście jest to idealne rozwiązanie dla operacji, w których wykorzystuje się wiele rodzajów urządzeń (kruszarki, młyny, mieszalniki itp.), ponieważ nie ma potrzeby stosowania oddzielnych narzędzi do wyważania dla każdego z nich. Urządzenie dostosowuje się do szerokiej gamy wirników, od kruszarek i młynów po rozdrabniacze, mieszalniki, wały i turbiny.

Łatwość użytkowania i bezpieczeństwo: Oprogramowanie Balanset-1A z funkcją przewodnika i prosta konfiguracja sprzętu sprawiają, że do wykonania wyważenia nie trzeba mieć doktoratu z wibracji. Proces ten jest bezpieczny i powtarzalny – wibracje są stopniowo redukowane poprzez obliczone korekty ciężaru, a nie metodą prób i błędów. Zmniejsza to ryzyko błędu ludzkiego. Eliminując nadmierne wibracje, zwiększa się również bezpieczeństwo w zakładzie (mniej przypadków rozpadania się maszyn lub powstawania latających odłamków).

Eliminując nadmierne wibracje, zwiększasz również bezpieczeństwo w zakładzie (mniej przypadków rozpadania się maszyn lub powstawania latających odłamków).

Szybka diagnostyka: Dzięki trybowi analizatora drgań urządzenie Balanset-1A może być również wykorzystywane do szybkiej diagnozy, czy głównym problemem jest niewyważenie, czy też przyczyniają się do niego inne czynniki (takie jak wygięty wał lub rezonans). Ta wszechstronna funkcja diagnostyczna i korekcyjna oznacza, że problemy są identyfikowane i rozwiązywane szybciej niż w przypadku oczekiwania na pomoc zewnętrznego zespołu. W wielu przypadkach cykl diagnostyki i korekty na miejscu można zakończyć w mniej niż godzinę.

W wielu przypadkach cykl diagnostyki i korekty można zakończyć w ramach tego samego okna serwisowego.

Dane techniczne

Zalety w porównaniu z metodami tradycyjnymi

Procedura równoważenia krok po kroku

Sukces w balansowaniu to przygotowanie 80%. Postępuj zgodnie z tym sprawdzonym algorytmem:

Uzasadnienie ekonomiczne i zwrot z inwestycji

Inwestycja w przenośny sprzęt do wyważania zwraca się w ciągu 3–4 miesięcy intensywnego użytkowania.

Fizyka żywotności łożysk

Żywotność łożyska L₁₀ jest odwrotnie proporcjonalna do sześcianu obciążenia (P): L₁₀ = (C/P)³. Zmniejszenie obciążenia drganiowego o 50% zwiększa obliczoną żywotność łożyska 8-krotnie. W przypadku silnie obciążonych zespołów, takich jak wały kruszarek młotkowych lub czopy walców młyńskich, przekłada się to na lata zamiast miesięcy.

Rozwiązywanie typowych problemów

Często zadawane pytania

Urządzenia

Przenośna wyważarka i analizator drgań Balanset-1A

$2,367.87 + VAT (jeśli dotyczy)

Części

Czujnik wibracji

$107.90 + VAT (jeśli dotyczy)

Części

Czujnik optyczny (tachometr laserowy)

$148.67 + VAT (jeśli dotyczy)

Urządzenia

Balanset-4

$8,156.25 + VAT (jeśli dotyczy)

Części

Stojak magnetyczny Insize-60-kgf

$55.15 + VAT (jeśli dotyczy)

Części

Taśma odblaskowa

$11.99 + VAT (jeśli dotyczy)

Urządzenia

Balanser dynamiczny "Balanset-1A" OEM

$2,080.13 + VAT (jeśli dotyczy)

Praktyczne wyniki: udokumentowane studia przypadków

• Rozdrabniacz trzciny cukrowej (24 tony, 747 obr./min): Wibracje zmniejszone z 3,2 do 0,47 mm/s — poprawa o 6,8×
• Kruszarka w Hiszpanii: Wibracje początkowe >100 mm/s (poziom awaryjny), po wyważeniu 16–18 mm/s — maszyna działa "jak nowa"
• Kruszarka przemysłowa: Wibracje od 21,5 do 1,51 mm/s — 14-krotna poprawa
• Wentylator dachowy (-6°C otoczenia): Od 6,8 do <1,8 mm/s
• Wentylacja centrum handlowego: Redukcja hałasu o 5–7 dB, oszczędność energii, wydłużona żywotność

Wnioski

Podsumowując, niezależnie od tego, czy chodzi o kruszarki szczękowe, kruszarki stożkowe, kruszarki udarowe, kruszarki młotkowe czy inne maszyny obrotowe, takie jak młyny, rozdrabniacze, mieszalniki i szlifierki, utrzymanie równowagi sprzętu ma zasadnicze znaczenie. Prowadzi to do płynniejszej pracy, dłuższej żywotności komponentów, oszczędności energii i bezpieczniejszych warunków pracy. Tradycyjne metody statyczne, takie jak wyważanie “na nożach”, mają swoje ograniczenia – nie są w stanie rozwiązać niektórych rodzajów niewyważenia, które ujawniają się dopiero podczas pracy maszyny. Na szczęście nowoczesne narzędzia do wyważania dynamicznego oferują rozwiązanie tego problemu.

Przenośny wyważarka Balanset-1A stanowi przykład postępu w tej dziedzinie. Zapewnia profesjonalną wyważarkę dwupłaszczyznową bezpośrednio w miejscu pracy, umożliwiając ekipom konserwacyjnym szybkie korygowanie niewyważenia wirników kruszarek i wielu innych zastosowań. Dzięki zastosowaniu inteligentnego oprogramowania i czujników eliminuje domysły związane z wyważaniem i zapewnia rozwiązanie nawet złożonych problemów związanych z niewyważeniem. W rezultacie maszyny działają tak płynnie, jak powinny, bez destrukcyjnych sił powodowanych przez wibracje.

W wielu branżach – od górnictwa i kamieniołomów (kruszarki i młyny) po produkcję i rolnictwo (wentylatory, rozdrabniacze, mieszalniki) – inwestycja w odpowiedni sprzęt do wyważania, taki jak Balanset-1A, może mieć ogromne znaczenie. Chroni on maszyny “od wewnątrz”, zapobiegając uszkodzeniom, zanim jeszcze do nich dojdzie. W praktyce oznacza to mniej awarii, niższe koszty konserwacji i bardziej niezawodną produkcję.

Z praktycznego punktu widzenia konserwacji, Balanset-1A wypełnia użyteczną niszę pomiędzy kosztownym sprzętem laboratoryjnym a usługami zewnętrznych wykonawców: umożliwia wyważanie na miejscu w łożyskach maszyny, przy rzeczywistej prędkości roboczej i obciążeniu. Ma to znaczenie, ponieważ wyważanie laboratoryjne na idealnych podporach nie może w pełni odzwierciedlić warunków instalacji w konkretnym miejscu. Ponadto zapisane współczynniki wpływu umożliwiają powtórne wyważanie po wymianie bijaka lub młotka w jednym cyklu — bez użycia obciążników próbnych.

W przypadku większości kruszarek i młynów typowym celem jest osiągnięcie klasy jakości równowagi G6.3 zgodnie z normą ISO 1940, co odpowiada drganiom poniżej 4,5 mm/s zgodnie z normą ISO 10816. Osiągnięcie tego poziomu za pomocą Balanset‑1A jest realistycznym, powtarzalnym zadaniem dla wykwalifikowanego personelu po minimalnym przeszkoleniu, pod warunkiem, że maszyna jest sprawna mechanicznie, a pomiary są stabilne.
