Виброизоляция: метод проектирования, выбор крепления и ошибки, которые могут всё испортить.
Ваша задача — не подкладывать резину под машину. Ваша задача — разорвать механическую связь между источником вибрации и всем, что его окружает. Вот инженерное обоснование этого — и данные, полученные в полевых условиях, которые доказывают его эффективность.
Физика: масса, пружина и что на самом деле изолирует
В основе любой системы виброизоляции лежит одно и то же: масса, опирающаяся на пружину. Машина — это масса. Опора — это пружина. А между ними находится демпфирующее вещество — способность материала преобразовывать энергию вибрации в тепло.
Инженеры моделируют это как масса-пружина-демпфер система с тремя параметрами: массой (m) (кг), жесткостью (k) (Н/м) и коэффициентом демпфирования (c) (Н-с/м). Из этих трех чисел вытекает все остальное.
Естественная частота: число, определяющее всё.
Наиболее важным параметром является система. собственная частота — частота колебаний, с которой машина будет колебаться, если надавить на нее и отпустить. Меньшая жесткость или большая масса приводят к более низкой собственной частоте:
Этот показатель имеет решающее значение. Он определяет, обеспечат ли ваши крепления изоляцию, не окажут ли никакого эффекта или же значительно ухудшат ситуацию. Весь процесс проектирования сводится к тому, чтобы правильно подобрать этот показатель относительно рабочей частоты машины.
Проницаемость: сколько вещества проникает через сосуды.
Отношение силы, передаваемой на фундамент, к силе, создаваемой машиной, называется передаваемость ((T)). В упрощенной бездемпферной форме:
Где (f_{exc}) - частота возбуждения (частота вращения машины в Гц), а (f_n) - собственная частота изолятора. Когда (T = 0,1), только 10% силы вибрации достигает фундамента - это 90% изоляции. Когда (T = 1), вы передаете все. Когда (T > 1), крепления усиление вибрация.
Три зоны — и почему одна из них усугубляет ситуацию
Уравнение коэффициента передачи создает три различных рабочих зоны. Понимание этих зон — залог эффективной изоляции и решения, которое только усугубляет проблему.
Зона усиления
Резонанс. Крепления усиливают вибрацию, а не уменьшают её. Это опасная зона — если ваши крепления приближают собственную частоту вибрации к рабочей скорости, вибрация становится сильнее, чем без креплений. Намного сильнее.
Зона без льгот
Скорость вращения слишком близка к собственной частоте. Крепления не помогают — вибрация передается практически без снижения. Вы зря потратили деньги на резину.
Зона изоляции
Реальная изоляция начинается только тогда, когда возбуждение превышает 1,41 раза собственную частоту. Для практического промышленного применения следует стремиться к соотношению не менее 3:1 или 4:1. Соотношение 4:1 обеспечивает снижение силы примерно на 931 ТП4Т.
Наиболее распространенная причина отказа изоляции, которую я наблюдаю, — это неисправности креплений, которые... слишком жесткий. Кто-то подкладывает тонкие резиновые прокладки под насос, вращающийся со скоростью 1500 об/мин — прокладки деформируются на 0,5 мм, что дает собственную частоту около 22 Гц. Рабочая частота составляет 25 Гц. Передаточное число: 1,14:1. Вы находитесь прямо в зоне усиления. "Изолированный" насос вибрирует сильнее, чем если бы он был прикручен непосредственно к полу. Решение: более мягкие опоры с большей деформацией или пружинные изоляторы.
| Частотное отношение (f_exc / f_n) | Передаваемость | Эффект изоляции |
|---|---|---|
| 1.0 | ∞ (резонанс) | Усиление — опасно |
| 1,41 (√2) | 1.0 | Пересечение — никакой пользы. |
| 2.0 | 0.33 | 67% снижение |
| 3.0 | 0.13 | 87% снижение |
| 4.0 | 0.07 | 93% снижение |
| 5.0 | 0.04 | 96% снижение |
Процесс проектирования: Подбор размеров креплений по статическому прогибу.
Практический способ подбора размеров виброопор в полевых условиях включает в себя: статическое отклонение — насколько сжимается крепление под весом машины. Это позволяет обойтись без таблиц жесткости и спецификаций жесткости пружин. Одно число — миллиметры прогиба под нагрузкой — показывает собственную частоту колебаний.
Или в обратном порядке: (delta_{st} = left(frac{5}{f_n}right)^2) см. Именно эту формулу вы будете использовать чаще всего.
Определите частоту возбуждения
Найдите минимальную рабочую частоту вращения (об/мин). Преобразуйте: \(f_{exc} = \text{об/мин} / 60\). Вентилятор при 1500 об/мин дает \(f_{exc} = 25\) Гц. Дизель-генератор при 750 об/мин дает 12,5 Гц. Всегда используйте минимальную скорость вращения машины — именно на ней изоляция наиболее слабая.
Выберите целевую собственную частоту
Разделите частоту возбуждения на 3–4. Соотношение 4:1 обеспечивает изоляцию 93% — это стандартный промышленный показатель. Для вентилятора с частотой 25 Гц: \(f_n = 25/4 = 6,25\) Гц. Для генератора с частотой 12,5 Гц: \(f_n = 12,5/4 \приблизительно 3,1\) Гц.
Рассчитайте требуемый статический прогиб.
Для вентилятора с частотой (f_n = 6,25) Гц: (delta_{st} = (5/6,25)^2 = 0,64) см = 6,4 мм. Выберите крепления, которые прогибаются на 6-7 мм под весом машины. Для генератора с частотой (f_n = 3,1) Гц: (delta_{st} = (5/3,1)^2 = 2,6) см = 26 мм. Это территория пружинных изоляторов — ни одна резиновая опора не прогибается на 26 мм.
Распределите нагрузку по точкам крепления.
Определите общий вес и центр тяжести (ЦТ). Если ЦТ расположен по центру, нагрузка равномерно распределяется между опорами. Если двигатель или редуктор смещают ЦТ в одну сторону, нагрузки на опоры различаются. Целевой показатель проектирования: одинаковое отклонение на каждом креплении — это обеспечивает ровное положение машины и сохраняет соосность валов. Это может означать разную жесткость в разных углах.
Выберите тип крепления
Теперь сопоставьте требуемый прогиб с технологией крепления. Подробное сравнение приведено в следующем разделе. Вкратце: резина для малых прогибов (высокоскоростное оборудование), пружины для больших прогибов (низкоскоростное оборудование), пневматические пружины для сверхнизких частот (прецизионное оборудование).
Изолируйте все жесткие соединения.
Установите гибкие соединители на трубы, воздуховоды и кабельные лотки. Именно на этом этапе большинство проектов по изоляции терпят неудачу — см. раздел о вибрационных мостах ниже.
Проверьте с помощью измерения вибрации.
Измерьте вибрацию фундамента до и после установки. Балансет-1А В режиме виброметра показания считываются непосредственно в мм/с — установите датчик на опорную конструкцию и сравните составляющую частоты вращения 1× при работающем и неработающем оборудовании. Цель: снижение на 80–95%.
Типы креплений: резиновые, пружинные, пневматические и инерционные.
Эластомерные (резинометаллические) крепления
Наилучший вариант для высокоскоростного оборудования: насосов, электродвигателей, вентиляторов со скоростью вращения выше 1500 об/мин. Резина обеспечивает встроенное демпфирование, ограничивающее движение во время прохождения резонанса при запуске/остановке. Небольшое отклонение обеспечивает стабильность машины. Недостатки: ограниченная изоляция на низких частотах из-за слишком малого отклонения; резина со временем стареет и затвердевает, снижая эффективность.

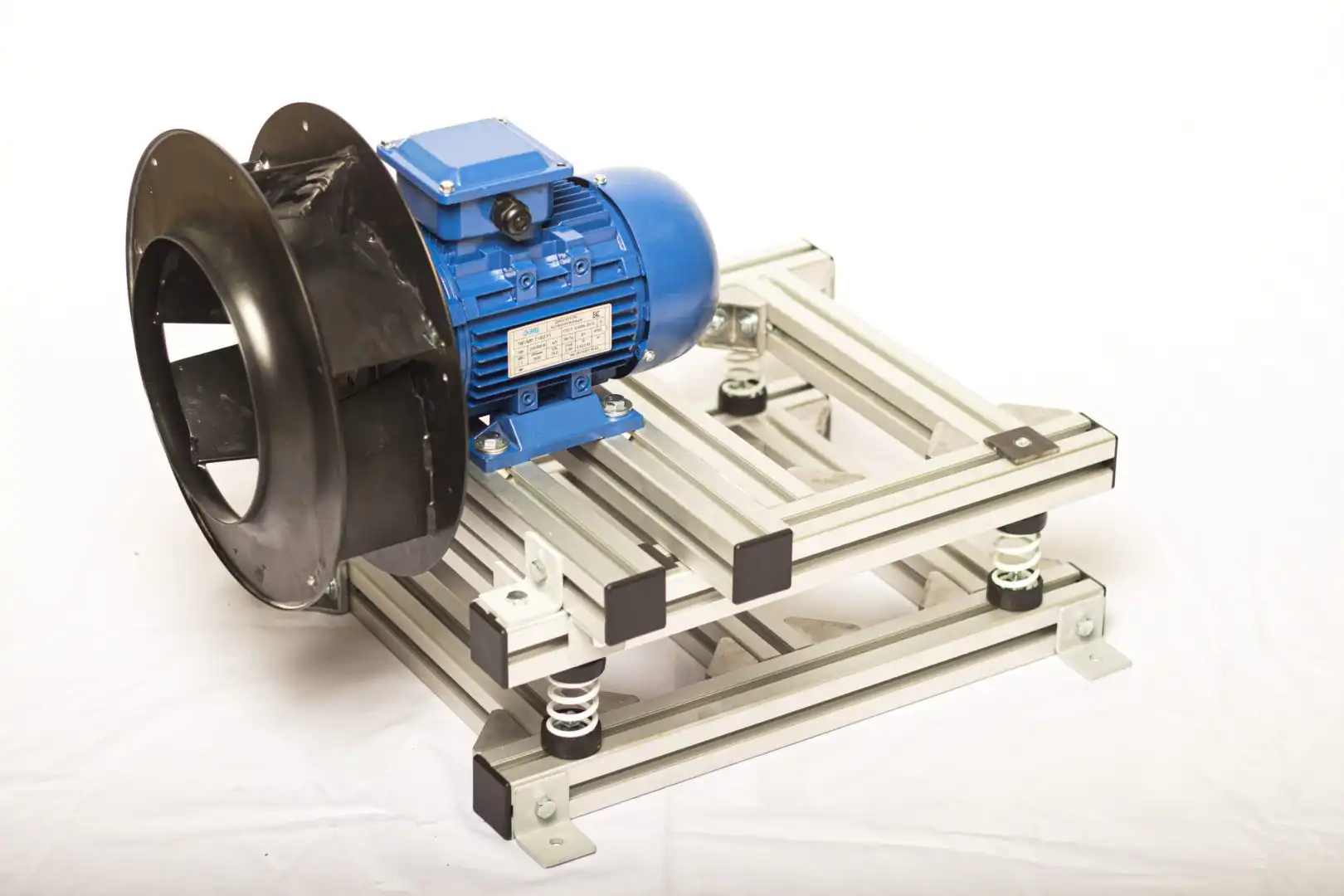

Пружинные изоляторы
Наилучший вариант для низкоскоростного оборудования: вентиляторов со скоростью вращения ниже 1000 об/мин, дизельных генераторов, компрессоров, чиллеров HVAC, крышных установок. Большой прогиб обеспечивает низкую собственную частоту колебаний. Во многих конструкциях предусмотрены резиновые прокладки у основания для блокировки передачи высокочастотного шума через витки — стальные пружины без прокладок эффективно передают структурный шум.
Пневматические рессоры
Идеально подходит для прецизионного оборудования: координатно-измерительных машин, электронных микроскопов, лазерных систем, чувствительных испытательных стендов. Чрезвычайно низкая собственная частота. Требует подачи сжатого воздуха и автоматического выравнивания. Непрактичен для большинства промышленного оборудования — слишком мягкий, слишком сложный, слишком дорогой. Но непревзойденный, когда требуется изоляция с частотой ниже 1 Гц.
Инерционные основания (инерционные блоки)
Это не изолятор сам по себе — это платформа, которая добавляет массу. Прикрепите машину к инерционному основанию из бетона или стали, а затем установите основание на пружины. Это увеличивает \(m\), снижает \(f_n\), уменьшает амплитуду вибрации, снижает центр тяжести и улучшает боковую устойчивость. Требуется, когда машина слишком легкая для стабильной пружинной установки или когда большие неуравновешенные силы вызывают чрезмерное раскачивание.
При частоте вращения выше 1500 об/мин: Обычно достаточно эластомерных креплений. 600–1500 об/мин: Зависит от требуемого отклонения — рассчитайте и проверьте. При оборотах ниже 600 об/мин: Пружинные изоляторы почти всегда. При оборотах ниже 300 об/мин: Большое отклонение пружины + инерционное основание. Расчет отклонения (шаг 3 выше) всегда дает окончательный ответ.
Влияние фундамента и вибрационные мосты
Жесткие и гибкие фундаменты
Расчеты изоляционных характеристик предполагают, что фундамент обладает бесконечной жесткостью — он неподвижен. Бетонные плиты на уровне земли достаточно близки к этому значению. Но верхние этажи здания, стальные антресоли и кровельные конструкции — нет. гибкие фундаменты — Они обладают собственной естественной частотой.
Если установить виброизоляторы на гибком полу, прогиб пола суммируется с прогибом виброизоляторов. Это непредсказуемым образом изменяет частоты системы. В комбинированной системе "машина–изолятор–пол" могут возникать резонансы, которые не учитываются в расчетах. Для гибких полов необходимо либо учитывать динамические свойства пола (что требует структурного анализа), либо проектировать виброизоляцию с запасом — стремиться к частотному соотношению 5:1 или 6:1 вместо 4:1.
Вибрационные мосты: тихий убийца изоляции.
Это самая распространенная причина, по которой "правильно спроектированная" виброизоляция выходит из строя на практике. Вы устанавливаете красивые пружинные опоры, все рассчитываете, измеряете фундамент — и вибрация все равно присутствует. Почему? Потому что жесткая труба, воздуховод или кабельный лоток соединяют раму машины непосредственно с конструкцией здания, полностью минуя опоры.
Любое жесткое соединение является мостом вибрации. Трубы, воздуховоды, кабелепроводы, дренажные трубы, линии сжатого воздуха — любое из них может вызвать короткое замыкание изоляции. Решение простое в принципе, но часто трудное на практике: установите гибкие соединители (сильфоны, армированные шланги, компенсационные петли) на каждую трубу и воздуховод, которые подсоединяются к изолированному оборудованию. Обеспечьте запас длины кабелей. Убедитесь, что после установки никакие жесткие кронштейны или упоры не касаются рамы оборудования.
Я измерял вибрацию фундамента на машинах с правильно подобранными пружинными опорами, где 60–70% передаваемой вибрации проходило через трубопроводы, а не через опоры. Пружины выполняли свою функцию. Две трубы системы охлаждения, прикрученные непосредственно к насосу и полу над ним, сводили её на нет.
Отчет с места происшествия: Компрессор чиллерной установки на третьем этаже.
В одном из коммерческих зданий в Южной Европе на третьем этаже, в техническом помещении, был установлен винтовой чиллер мощностью 90 кВт. Компрессор работает со скоростью 2940 об/мин (49 Гц). Жильцы второго этажа жаловались на низкочастотный гул и вибрацию, передающиеся через бетонную плиту.
Чиллер был установлен на штатных резиновых опорах — тонких прокладках, которые прогибались под нагрузкой примерно на 1 мм. Это дает собственную частоту приблизительно \(f_n = 5/\sqrt{0.1} \approx 16\) Гц. Коэффициент частотного отношения: 49/16 = 3,1:1. На бумаге этого едва хватает, но гибкая плита перекрытия повысила эффективную частоту системы. А три трубы хладагента жестко соединяли компрессор с коллектором — классические вибрационные мосты.
Мы заменили резиновые прокладки пружинными изоляторами (прогиб 25 мм, частота ωn ≈ 3,2 Гц, передаточное отношение 15:1) и установили гибкие соединители в оплетке на всех трех линиях хладагента. Вибрация до и после установки на потолке второго этажа, измеренная с помощью... Балансет-1А с нижней стороны плиты:
Винтовой чиллер мощностью 90 кВт, 2940 об/мин, установка на третьем этаже.
Оригинальные резиновые прокладки заменены пружинными изоляторами (прогиб 25 мм). Жесткие трубки для хладагента заменены гибкими соединителями в оплетке. Точка измерения: потолочная плита второго этажа, непосредственно под компрессором.
Жалобы прекратились. Измеренная вибрация на полу в 0,3 мм/с ниже порога восприятия ISO 10816 для большинства людей. Одних пружин было бы недостаточно — около 40% от первоначальной передаваемой вибрации передавалось через жесткие трубы. Необходимы были оба решения.
Необходимо измерить вибрацию до и после изоляции?
Balanset-1A выполняет функции как виброизмерителя, так и балансировочного устройства. Измеряйте вибрацию в мм/с на фундаменте, проверяйте правильность конструкции виброизоляции и при необходимости балансируйте оборудование. Одно устройство, две функции.
Распространенные ошибки, которые сводят на нет чувство изоляции.
1. Крепления слишком жесткие (недостаточный прогиб). Это наиболее распространенная ошибка. Тонкие резиновые прокладки с прогибом 0,5–1 мм под тяжелым оборудованием дают высокую собственную частоту. При скорости, близкой к рабочей, происходит усиление, а не изоляция. Всегда сначала рассчитывайте прогиб — не просто "подкладывайте резину"."
2. Жесткие трубопроводные соединения. См. выше. Каждая жесткая труба, воздуховод и трубопровод, соприкасающиеся как с оборудованием, так и со структурой здания, являются вибромостом. Гибкие соединители на всех линиях. Без исключений.
3. Мягкая стопа. Если рама станка деформирована или монтажная поверхность неровная, одна или две опоры несут большую часть нагрузки, в то время как другие почти не нагружены. Это приводит к неравномерному прогибу, наклону станка, нарушению соосности валов и сокращению срока службы опор. Перед установкой опор проверьте раму щупом. При необходимости используйте прокладки.
4. Боковая нестабильность. Пружины, работающие только в вертикальном направлении, могут раскачиваться в стороны, особенно если машина имеет высокий центр тяжести или большие горизонтальные нагрузки. Используйте пружинные опоры со встроенной боковой фиксацией или добавьте демпферы. Для машин с очень высоким пусковым моментом (крупные двигатели, компрессоры) боковая устойчивость имеет решающее значение.
5. Запуск/остановка резонансного прохождения. При разгоне и замедлении любая машина проходит через собственную частоту колебаний изолятора. Если машина разгоняется медленно (например, с частотно-регулируемым приводом или при прогреве дизель-генератора), она проводит значительное время в резонансной зоне. Решение: использование опор с более высоким демпфированием (эластомерные элементы или фрикционные демпферы на пружинах) для ограничения амплитуды резонанса во время прохождения через изолятор.
6. Игнорирование пола. Установка пружинных опор на гибком мезонине без учета динамической реакции пола создает связанную систему с непредсказуемыми резонансами. Необходимо либо усилить пол, либо увеличить запас по частотному отношению, либо провести надлежащий структурный динамический анализ.
Проверка: как доказать работоспособность
Расчеты конструкции показывают, что должен Происходит что-то подобное. Измерение вибрации покажет, что именно. делал Это случается. Всегда проверяйте.
Тест прост: установите датчик вибрации на фундамент или опорную конструкцию. Измерьте вибрацию при выключенном оборудовании (фоновый режим). Затем измерьте вибрацию при работающем на полной скорости оборудовании. Сравните скорость вибрации на частоте, равной 1× рабочей частоте. Эффективная изоляция показывает снижение вибрации на 80–951 TP4T по сравнению с состоянием до изоляции (или по сравнению с эталонным состоянием при жестком креплении).
A Балансет-1А В режиме виброметра это делается напрямую. Установите отображение в мм/с, поместите акселерометр на опорную конструкцию и считайте значение. Если вам также необходим анализ спектра БПФ — для различения компонента 1× от других источников — Balanset-1A включает этот режим.
| Вибрация фундамента (мм/с) | Интерпретация | Действие |
|---|---|---|
| < 0.3 | Ниже порога восприятия | Жалоб не ожидается. |
| 0,3 – 0,7 | Ощутимо для чувствительных людей | Приемлемо для промышленного применения, посредственно для коммерческого. |
| 0,7 – 1,5 | Чётко различимый | Необходимо провести расследование — проверить крепления и соединения. |
| > 1.5 | Вероятны жалобы, возможны структурные проблемы. | Перепроектирование системы изоляции — более мягкие крепления, гибкие трубы или инерционное основание. |
