బ్యాలెన్సింగ్ సేవలు › ఫ్యాన్లు, ఇంపెల్లర్లు & బ్లోయర్లు
ఫ్యాన్ & బ్లోవర్ బ్యాలెన్సింగ్ — ఇన్-సిటు, ఆపరేటింగ్ వేగంలో
పారిశ్రామిక ఫ్యాన్లు, రేడియల్ మరియు యాక్సియల్ ఇంపెల్లర్లు, ఎగ్జాస్టర్లు మరియు బ్లోవర్లు ధూళి పేరుకుపోవడం, బ్లేడ్లు అరిగిపోవడం లేదా మరమ్మత్తు బరువును మారుస్తే వెంటనే వైబ్రేషన్ చేస్తాయి. మేము వాటిని అక్కడే, నిర్వహణ వేగంతో — డక్ట్ లేదా కేసింగ్ నుండి తొలగించకుండా — ఒకే ఆన్-సైట్ సెషన్లో బేరింగ్ వైఫల్యం, నిర్మాణ పగుళ్లు మరియు శక్తి నష్టం యొక్క మూల కారణాన్ని తొలగిస్తాయి.
In short: ఫ్యాన్ మరియు బ్లోవర్ బ్యాలెన్సింగ్ ఇన్-సిటు, సాధారణ ఆపరేటింగ్ వేగంలో, ఇన్ఫ్లుయెన్స్-కోఎఫిషెంట్ పద్ధతిని ఉపయోగించి నిర్వహించబడుతుంది. బేరింగ్ హౌసింగ్పై వైబ్రేషన్ యాక్సిలెరోమీటర్ మరియు షాఫ్ట్పై లేజర్ టాకోమీటర్ అన్బ్యాలెన్స్ స్థితిని కొలుస్తాయి; Balanset-1A ఖచ్చితమైన కరెక్షన్ మాస్ మరియు కోణ స్థానాన్ని లెక్కిస్తుంది. ఫ్యాన్ తొలగించడం లేదు, డక్ట్ డిస్కనెక్షన్ లేదు — ఒక సాధారణ సింగిల్-ప్లేన్ పని ఒక గంటలోపు పూర్తవుతుంది, వైబ్రేషన్ను 70 % లేదా అంతకు మించి తగ్గిస్తుంది మరియు బేరింగ్ జీవితకాలాన్ని ఎనిమిది రెట్లు లేదా అంతకు మించి పొడిగిస్తుంది.
మీ ఫ్యాన్ లేదా బ్లోవర్ అన్బ్యాలెన్స్లో ఉందని సంకేతాలు
ఫ్యాన్ ఇంపెల్లర్లు అత్యంత సాధారణమైన ఫీల్డ్-బ్యాలెన్సింగ్ పని — మరియు మీకు తెలిసిన తర్వాత లక్షణాలు గుర్తించడం సులభం:
ఫ్యాన్లు బ్యాలెన్స్ కోల్పోవడానికి కారణాలు — మరియు దాని వల్ల కలిగే నష్టం
ఒక ఫ్యాన్ ఫ్యాక్టరీ నుండి బ్యాలెన్స్ చేయబడి వెళ్తుంది, కానీ సర్వీస్ జీవితం నిరంతరం ఆ స్థితిని దెబ్బతీస్తుంది. అసమాన ధూళి మరియు పదార్థ నిక్షేపణ బ్లేడ్లపై అత్యంత సాధారణ కారణం: ఒక బ్లేడ్పై సన్నని అసమాన పొర కూడా పూర్తి వేగంలో గణనీయమైన సెంట్రిఫ్యూగల్ శక్తిని ఉత్పత్తి చేయడానికి తగినంత ద్రవ్యరాశిని జోడిస్తుంది. అబ్రేసివ్ ఎరోజన్ లీడింగ్ ఎడ్జ్ల నుండి అసమానంగా మెటీరియల్ను తొలగిస్తుంది; corrosion ఇంపెల్లర్ యొక్క ఒక వైపును మరొక వైపు కంటే ముందే పీకిస్తుంది; శిథిలాల వల్ల కలిగే ఇంపాక్ట్ డ్యామేజ్ వ్యక్తిగత బ్లేడ్లను వంచుతుంది లేదా చిప్పిలిపోయేలా చేస్తుంది; రిపేర్ వెల్డ్లు లేదా రీప్లేస్మెంట్ బ్లేడ్లు స్థానికీకృత ద్రవ్యరాశిని జోడించి గురుత్వాకర్షణ కేంద్రాన్ని షాఫ్ట్ అక్షం నుండి దూరంగా జరుపుతాయి.
సెంట్రిఫ్యూగల్ శక్తి దాని వర్గానికి అనుగుణంగా పెరుగుతుంది కాబట్టి square రోటేషనల్ వేగం, 1,500 rpm వద్ద కొన్ని గ్రాముల ద్రవ్యరాశి అఫ్సెట్ కూడా వందల న్యూటన్ల కుదుపు శక్తిగా మారుతుంది — 3,000 rpm వద్ద వేల న్యూటన్లకు రెట్టింపవుతుంది. అలా వదిలిపెడితే, ఆ సైక్లిక్ శక్తి బేరింగ్లను మరియు సీల్స్ను నాశనం చేస్తుంది, ఇంపెల్లర్ను మరియు చుట్టుపక్కల నిర్మాణాన్ని పగులగొడుతుంది, విద్యుత్ శక్తిని వృథా చేస్తుంది మరియు చివరికి మొత్తం ప్రక్రియ లైన్ యొక్క అనిర్ణీత షట్డౌన్కు దారితీస్తుంది. ఒక్క ఫీల్డ్ బ్యాలెన్సింగ్ సెషన్ — తరచుగా సైట్లో ఒక గంటలోపు — నాశనమవుతున్న భాగాలను పదే పదే మార్చే బదులు మూల కారణాన్ని తొలగిస్తుంది.
కంపనం సగానికి తగ్గించడం బేరింగ్ జీవితకాలాన్ని ఎందుకు రెట్టింపు చేస్తుంది
మేము ఫ్యాన్ను ఎలా బ్యాలెన్స్ చేస్తాం — దశలవారీగా
Balanset-1A తో ఫీల్డ్ బ్యాలెన్సింగ్ ఇన్ఫ్లూయెన్స్-కోఎఫిషియెంట్ పద్ధతిని అనుసరిస్తుంది — ఫ్యాన్ను దాని హౌజింగ్ నుండి తీయకుండా సైట్లోనే మీరు స్వయంగా నిర్వహించగలిగే అదే క్రమపద్ధతి:
- సెన్సార్లను అమర్చండి. ఒక వైబ్రేషన్ యాక్సిలెరోమీటర్ను ఫ్యాన్ బేరింగ్ హౌజింగ్కు అమర్చబడుతుంది మరియు లేజర్ టాకోమీటర్ను షాఫ్ట్ లేదా ఇంపెల్లర్ హబ్పై రిఫ్లెక్టివ్ స్ట్రిప్కు గురి పెట్టబడుతుంది. డిస్అసెంబ్లీ అవసరం లేదు — ఫ్యాన్ మొత్తం ప్రక్రియ అంతటా సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో నడుస్తూనే ఉంటుంది.
- బేస్లైన్ కొలవండి. పూర్తి ఆపరేటింగ్ వేగంలో ఒక రన్ కంపన వ్యాప్తి మరియు ఫేజ్ యాంగిల్ను నమోదు చేసి, పరిమాణం మరియు దిశ రెండింటిలో ప్రస్తుత అన్బ్యాలెన్స్ స్థితిని నిర్ణయిస్తుంది.
- ట్రయల్ వెయిట్ జోడించండి. ఒక తెలిసిన పరీక్షా భారాన్ని (trial weight) తెలిసిన కోణ స్థానంలో బ్లేడుకు లేదా ఇంపెల్లర్ హబ్కు బిగించబడుతుంది లేదా వైర్ చేయబడుతుంది. రెండవ రన్ రోటర్ ఎలా స్పందిస్తుందో చూపిస్తుంది — ఇదే influence coefficient.
- పరికరాన్ని గణన చేయనివ్వండి. Balanset-1A, influence-coefficient అల్గారిథమ్ను అమలు చేసి సరైన దిద్దుబాటు భారాన్ని (correction mass) మరియు కోణ స్థానాన్ని లెక్కిస్తుంది — ఇరుకైన డిస్క్ ఆకారపు ఇంపెల్లర్లకు ఒక ప్లేన్, వెడల్పైన డబుల్-ఇన్లెట్ రోటర్లకు లేదా పొడవైన షాఫ్ట్ అసెంబ్లీలకు రెండు ప్లేన్లు.
- కరెక్షన్ వెయిట్ను అమర్చండి. బ్లేడుపై, బ్లేడ్-టిప్ రింగ్పై లేదా హబ్పై సూచించిన స్థానంలో లెక్కించిన భారాన్ని వెల్డ్, బోల్ట్, రివెట్ లేదా క్లాంప్ చేయండి. Trial weight పరిష్కారంలో భాగం కాకపోతే దాన్ని తొలగించండి.
- ధృవీకరించి డాక్యుమెంట్ చేయండి. చివరి కొలత రన్, అవశేష అసమతుల్యత (residual unbalance) ఫ్యాన్ అప్లికేషన్ వర్గానికి ISO సహనం పరిధిలో ఉందని నిర్ధారిస్తుంది. Balanset-1A మీ నిర్వహణ రికార్డుల కోసం బాలెన్సింగ్ నివేదికను సేవ్ చేస్తుంది.
మేము ఏమి బ్యాలెన్స్ చేస్తాము
- సెంట్రిఫ్యూగల్ (రేడియల్) ఫాన్ ఇంపెల్లర్లు
- యాక్సియల్ & వేన్-యాక్సియల్ ఫాన్లు
- ID / FD బాయిలర్ మరియు ఫర్నేస్ ఫ్యాన్లు
- ఎగ్జాస్టర్లు & డస్ట్ ఎక్స్ట్రాక్టర్లు
- ఇండస్ట్రియల్ బ్లోయర్లు & హై-ప్రెషర్ ఎయిర్ మూవర్లు
- కూలింగ్-టవర్ ఫాన్లు
- HVAC సరఫరా & రిటర్న్ ఎయిర్ ఫ్యాన్లు
- రెండు-ఇన్లెట్ (రెండు-తలం) ఇంపెల్లర్లు
- వెనక్కి-వంపు మరియు ముందుకు-వంపు బ్లేడ్ ఇంపెల్లర్లు
- చిన్న కూలింగ్ & ప్రిసిషన్ మైక్రో ఫ్యాన్లు
సహనాలు & ప్రమాణాలు
ISO 14694 పారిశ్రామిక ఫ్యాన్లకు అనువర్తన వర్గం ప్రకారం balance-quality మరియు vibration-velocity పరిమితులను నిర్దిష్టంగా నిర్ణయిస్తుంది — BV-1 (సాధారణ వెంటిలేషన్, తక్కువ కంపన అవసరాలు) నుండి BV-5 (ఖచ్చితమైన ప్రాసెస్ ఫ్యాన్లు, అత్యంత కఠినమైన సహనం) వరకు. అనువర్తన వర్గం ప్రకారం అనుమతించదగిన అవశేష అసమతుల్యత ఏ ISO 21940-11 G-గ్రేడ్ వర్తిస్తుందో నిర్ణయిస్తుంది.
ISO 21940-11 (గతంలో ISO 1940-1) G0.4 నుండి G4000 వరకు rigid-rotor balance quality గ్రేడ్లను నిర్వచిస్తుంది. చాలా పారిశ్రామిక ప్రాసెస్ ఫ్యాన్లు G2.5 లేదా G1.0; HVAC సప్లై మరియు రిటర్న్ ఫ్యాన్లు సాధారణంగా G6.3. సూత్రం: అనుమతించదగిన నిర్దిష్ట అసమతుల్యత (g·mm/kg) = G × 9549 / n, ఇక్కడ n అనేది గరిష్ట నిర్వహణ వేగం rpm లో. ప్రారంభించే ముందు మీ సహనాన్ని తెలుసుకోవడానికి మా అవశేష అసమతుల్యత కాలిక్యులేటర్ ఉపయోగించండి. మేము మీ అప్లికేషన్ అవసరమయ్యే గ్రేడ్కు బాలెన్స్ చేస్తాము మరియు సాధించిన అవశేష-అసమతుల్యత విలువను బాలెన్సింగ్ నివేదికలో నమోదు చేస్తాము.
Balanset-1A — మీ సంపూర్ణ ఫీల్డ్-బ్యాలన్సింగ్ కిట్
ఈ పేజీలోని ప్రతిదీ ఒకే పోర్టబుల్ పరికరంతో చేయబడుతుంది: Balanset-1A. ఇది ఒక రెండు-చానెల్ డైనమిక్ బాలెన్సర్ మరియు వైబ్రేషన్ అనలైజర్, ఇది ఫ్యాన్ మరియు బ్లోయర్ రోటర్లను బాలెన్స్ చేస్తుంది వాటి స్వంత బేరింగ్లలో, ఆపరేటింగ్ వేగంతో, 3-రన్ ఇన్ఫ్లుయెన్స్ కోఎఫిషియెంట్ పద్ధతిని ఉపయోగించి — సాఫ్ట్వేర్ సరైన కరెక్షన్ మాస్ మరియు కోణాన్ని లెక్కించి రిపోర్ట్ సేవ్ చేస్తుంది.
పూర్తి కిట్లో ఏముంది
€1,975 · పూర్తి కిట్, స్టాక్లో ఉంది, VAT ఇన్వాయిస్
- ఇంటర్ఫేస్ మెజర్మెంట్ యూనిట్ (USB, 2 చానెల్లు)
- రెండు వైబ్రేషన్ యాక్సెలెరోమీటర్లు (4 m కేబుల్, 10 m ఐచ్ఛికం)
- లేజర్ టాకోమీటర్ / ఆప్టికల్ ఫేజ్ సెన్సర్ (50–500 mm)
- సెన్సార్ కోసం మాగ్నెటిక్ స్టాండ్
- ట్రయల్ & కరెక్షన్ వెయిట్ల కోసం డిజిటల్ స్కేల్
- Windows బ్యాలెన్సింగ్ & అనాలిసిస్ సాఫ్ట్వేర్
- ప్లాస్టిక్ ట్రాన్స్పోర్ట్ కేస్
Full Kit
యూనిట్ · 2 సెన్సార్లు · laser tachometer · magnetic stand · digital scale · సాఫ్ట్వేర్ · రవాణా కేసు. ఫ్యాన్లు మరియు బ్లోయర్లను బాలెన్స్ చేయడం ప్రారంభించడానికి అవసరమైన ప్రతిదీ బాక్స్ నుండి వెంటనే అందుబాటులో ఉంటుంది.
OEM set
యూనిట్ · 2 సెన్సార్లు · laser tachometer · సాఫ్ట్వేర్. ఇప్పటికే స్టాండ్, స్కేల్ మరియు కేసు ఉన్న ఇంటిగ్రేటర్లకు, లేదా యూనిట్ను డెడికేటెడ్ ఫ్యాన్-బాలెన్సింగ్ రిగ్లో అమర్చే వారికి.
| Parameter | Value |
|---|---|
| మెజర్మెంట్ చానెల్లు | 2 (సింగిల్-ప్లేన్ & టూ-ప్లేన్ బ్యాలెన్సింగ్) |
| వైబ్రేషన్ వేగం పరిధి | 0.2–80 mm/s RMS |
| పౌనఃపున్య పరిధి | 5–1000 Hz (≤10% amplitude error above 550 Hz) |
| కొలత ఖచ్చితత్వం | పూర్తి స్కేల్లో ±5% |
| Method | 3-రన్ ఇన్ఫ్లుయెన్స్-కో఼ఎఫిషియెంట్ (1 లేదా 2 ప్లేన్లు) |
| Analysis | 1× వద్ద ఆంప్లిట్యూడ్ & ఫేజ్, FFT స్పెక్ట్రమ్ & వేవ్ఫారమ్, సేవ్ అయిన రిపోర్టులు |
| Laptop | చేర్చబడలేదు (Windows PC, అభ్యర్థన మేరకు అందుబాటులో) |
ఫీల్డ్ బాలెన్సింగ్ vs బాలెన్సింగ్ మెషిన్ — మీ ఫ్యాన్కు ఏది సరైనది?
| Factor | క్షేత్ర సమతుల్యత (Balanset-1A) | సమతుల్యత యంత్రం (వర్క్షాప్) |
|---|---|---|
| ఫ్యాన్ డక్ట్/హౌసింగ్ నుండి తీయబడిందా? | లేదు — స్థానంలోనే నడుస్తుంది | అవును — పూర్తి విడదీయడం అవసరం |
| డక్ట్ డిస్కనెక్షన్ అవసరమా? | No | Yes |
| ఉత్పత్తి నిలిపివేత | సెన్సార్ అమరిక మాత్రమే (<15 నిమి) | గంటల నుండి రోజుల వరకు (తీయడం, రవాణా, బాలెన్స్ చేయడం, తిరిగి అమర్చడం) |
| సమతుల్యత వేగం | వాస్తవ పని వేగం & పరిస్థితులు | ప్రత్యేక తక్కువ-వేగం స్పిండిల్ |
| షాఫ్ట్ వంపు & కప్లింగ్ను పరిగణిస్తుంది | అవును — వాస్తవ పరిస్థితులలో పూర్తి అసెంబ్లీ బాలెన్స్ చేయబడుతుంది | ఇంపెల్లర్ మాత్రమే, షాఫ్ట్ డైనమిక్స్ లేకుండా |
| Standards met | ISO 14694, ISO 21940-11 | ISO 21940-11 |
| Equipment cost | €1,975 (పూర్తి కిట్) | €10,000 – €50,000+ |
| సాధారణ పని సమయం | సైట్లో <1 గంట | మొత్తం 1–3 రోజులు |
ఫీల్డ్ బాలెన్సింగ్ ఎప్పుడైనా ఫ్యాన్ నడవగలిగినప్పుడు మరియు రోటర్ దృఢత్వ ప్రమాణం సంతృప్తి చెందినప్పుడు ప్రాధాన్య ఎంపిక. వర్క్షాప్ మెషిన్ ఎప్పుడూ తిరగని కొత్త ఇంపెల్లర్లకు, లేదా రీబాలెన్సింగ్ ముందు బ్లేడ్ మార్పు లేదా ప్రధాన మరమ్మత్తు కోసం విడగొట్టవలసిన రోటర్లకు అనుకూలంగా ఉంటుంది.
నిజమైన ఫ్యాన్ సమతుల్యత కేసులు
పారిశ్రామిక ఫ్యాన్ సమతుల్యత
పెద్ద పారిశ్రామిక సెంట్రిఫ్యూగల్ ఫ్యాన్ను పనిచేసే వేగంలో రెండు-ప్లేన్ ఫీల్డ్ బ్యాలెన్సింగ్.
ఎగ్జాస్ట్ ఫ్యాన్ సమతుల్యత మార్గదర్శి
HVAC ఎగ్జాస్ట్ ఫ్యాన్ కోసం దస్తావేజు ఫలితాలతో దశల వారీ ఇన్-సిటు విధానం.

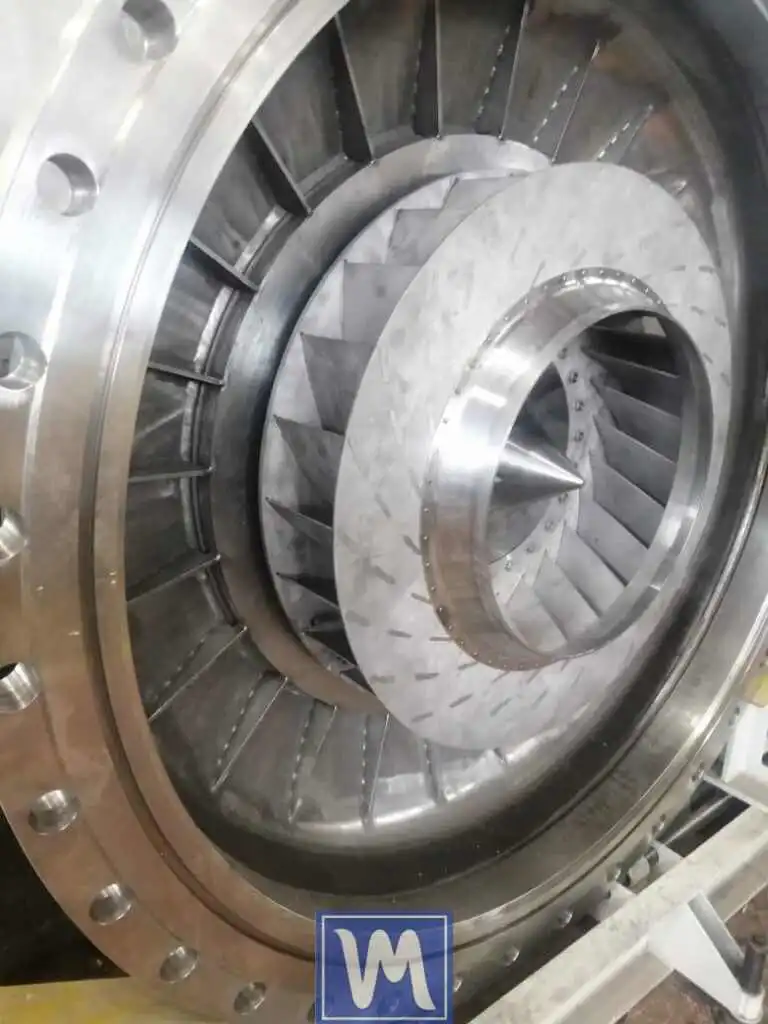

పారిశ్రామిక బ్లోయర్లు
ISO 14694 టాలరెన్స్కు అనుగుణంగా హై-ప్రెజర్ బ్లోయర్ రోటర్ల ఇన్-సిటు డైనమిక్ బ్యాలెన్సింగ్.

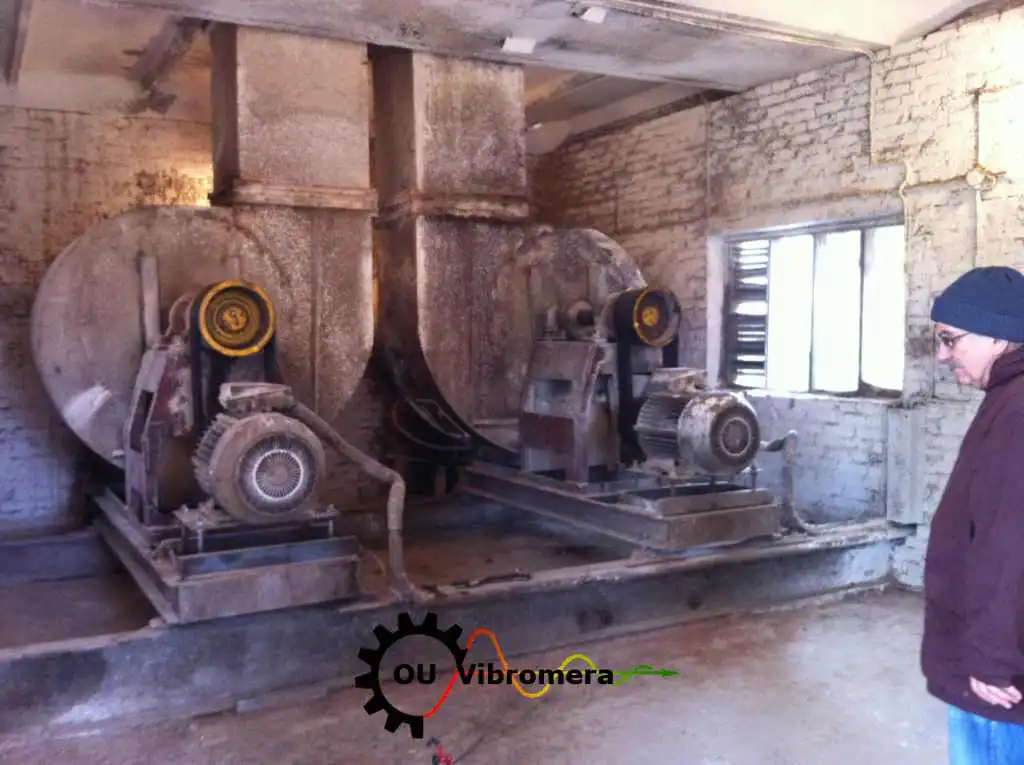

రేడియల్ ఫ్యాన్ ఇంపెల్లర్
సెంట్రిఫ్యూగల్ రేడియల్ ఫ్యాన్ ఇంపెల్లర్ యొక్క సింగిల్-ప్లేన్ బ్యాలెన్సింగ్; కరెక్షన్ వెయిట్ హబ్కు వెల్డ్ చేయబడింది.
మైక్రో ఫ్యాన్లు & కూలర్లు
మిల్లీగ్రామ్ స్థాయి కరెక్షన్లు కూడా ముఖ్యమైన చిన్న కూలింగ్ ఫ్యాన్ల ప్రిసిషన్ బ్యాలెన్సింగ్.
ఎగ్జాస్ట్ ఫ్యాన్ సైట్లో బ్యాలెన్సింగ్
డక్ట్వర్క్ డిస్కనెక్ట్ చేయకుండా ఎగ్జాస్ట్ ఫ్యాన్ను అదే స్థానంలో బ్యాలెన్సింగ్ చేయడం.
ఉచిత ఫ్యాన్ బ్యాలెన్సింగ్ కాలిక్యులేటర్లు
ఫ్యాన్ బ్యాలెన్సింగ్ FAQ
బ్యాలెన్సింగ్ కోసం ఫ్యాన్ను డక్ట్ లేదా హౌసింగ్ నుండి తొలగించాల్సి ఉంటుందా?
ఫ్యాన్కు సింగిల్-ప్లేన్ బ్యాలెన్సింగ్ అవసరమా లేదా టూ-ప్లేన్ బ్యాలెన్సింగ్ అవసరమా అని ఎప్పుడు నిర్ణయించాలి?
బ్లేడ్లు శుభ్రం చేసిన తర్వాత కూడా నా ఫ్యాన్ కంపిస్తూ ఉంది — ఇది అన్బ్యాలెన్స్ వల్లనా?
సాధారణ ఫ్యాన్ బ్యాలెన్సింగ్ పని ఎంత సమయం పడుతుంది?
మా మెయింటెనెన్స్ టీమ్ Balanset-1A తో స్వయంగా చేయగలరా?
ఫ్యాన్లు ఏ బ్యాలెన్స్ గ్రేడ్ను పూర్తి చేయాలి, మరియు అది ఎలా లెక్కించబడుతుంది?
సిద్ధాంతం నేర్చుకోండి
మీ ఫ్యాన్ను అక్కడికక్కడే బ్యాలెన్స్ చేయండి — ఈరోజే
Balanset-1A మీకు నడుస్తున్న వేగంలో ఒకే-తల మరియు రెండు-తల ఫ్యాన్ మరియు బ్లోయర్ బ్యాలెన్సింగ్ ద్వారా మార్గనిర్దేశం చేస్తుంది, ఖచ్చితమైన దిద్దుబాటు బరువు మరియు కోణాన్ని లెక్కిస్తుంది, మరియు ఫలితాన్ని ISO 14694 మరియు ISO 21940-11 ప్రకారం నమోదు చేస్తుంది. విడదీయడం అవసరం లేదు, ఉత్పత్తి నష్టం లేదు — కేవలం నిశ్శబ్దంగా, చల్లగా, ఎక్కువ కాలం మన్నే ఫ్యాన్.
వాస్తవ ఉదాహరణ: see ఒక పారిశ్రామిక ఫ్యాన్ Balanset-1A తో అక్కడికక్కడే ఎలా బ్యాలెన్స్ చేయబడింది — దశల వారీ క్షేత్రస్థాయి కేస్ స్టడీ.
