📡Giriş

Adətən pilotsuz təyyarələr kimi tanınan kvadrokopterlər səmalarda uçduqca və fotoqrafiyadan kənd təsərrüfatına qədər müxtəlif sahələrdə ayrılmaz alətə çevrildikcə, onların optimal performansını təmin etmək hər şeydən üstündür. Bu optimal əməliyyatda əsas amil pervanelərin dinamik balanslaşdırılmasıdır.

Bu məqalə artan vibrasiyanın nəticələri ilə əlaqəli mürəkkəb nüansları və sonradan dinamik pervane balansına ehtiyacı araşdırır. Biz üstün nəticələr əldə etmək üçün nəzəri əsasları, praktik həlləri və Balanset-1A texnologiyasından istifadənin konkret nümunələrini araşdıracağıq.

⚠️Yüksək titrəmədən yaranan problemlər

1. Şəkil keyfiyyətinin pisləşməsi

Kvadrokopter stasionar vəziyyətdə qaldıqda çəkilmiş vizual görüntülər mükəmmələ yaxın olsa da, yanal hərəkətlər və ya hündürlük tənzimlənməsi anomaliyalara səbəb olur. Bu "jello effekti" və arabir silkələnmə görüntü və ya video keyfiyyətini kəskin şəkildə pisləşdirə, görüntüləri daha az cəlbedici və peşəkar hala gətirə bilər.

2. Motor və Avadanlıq Gərginliyi

Əsasən mühərriklərdən yaranan vibrasiya RPM ilə artır. Bu, təkcə gimbal və ya kameranın asma sisteminə təsir etmir, həm də motor mexanikasına gərginlik gətirir. Davamlı vibrasiya mühərriklərin, podşipniklərin və dişli çarxların aşınmasını sürətləndirir, bu da tez-tez dəyişdirmə və artan texniki xidmət xərclərinə səbəb olur.

3. Balanssız Pervanelərdən Səs və Vibrasiya

Hazır propellerlərin, xüsusən də ucuz variantların, əhəmiyyətli bir hissəsində optimal balans yoxdur. Belə propellerlər təkcə narahat edici səs-küy səviyyəsi yaratmır, həm də ümumi titrəmə artımı probleminə töhfə verir. Bu isə yuxarıda qeyd olunan problemləri daha da gücləndirir, dronu daha az səmərəli edir və mexaniki nasazlıqlara daha meylli edir.

✨Dinamik balanslaşdırmanın faydaları

Hər bir propellerin dinamik balanslaşdırılması, diqqətlə həyata keçirildikdə, saysız-hesabsız üstünlüklər təklif edir:

1. Səs-küyün azaldılması

Tarazlanmış propeller daha səssiz işləyir, bu da səsin narahatlıq yarada biləcəyi mühitlərdə, məsələn, vəhşi təbiətin fotoşəkilləri çəkilərkən və ya yaşayış məhəllələrində daha az narahatlıq yaradır.

2. Təkmilləşdirilmiş Aerodinamik Səmərəlilik

Tarazlanmış propellerlər üstün aerodinamik performans vəd edir. Bu optimallaşdırma dronun məqsədlərinə daha az enerji sərfiyyatı ilə çatmasına imkan verir.

3. Təkmilləşdirilmiş Uçuş Vaxtı

Təkmilləşdirilmiş aerodinamika və vibrasiyalar səbəbindən enerji itkisinin azalması sayəsində dronlar daha uzun müddət havada qala bilər və hər uçuş sessiyasının potensialını maksimum dərəcədə artıra bilərlər.

4. Azaldılmış aşınma və yıpranma

Həddindən artıq vibrasiyanın əsas səbəblərini cilovlamaqla, kvadrokopterin komponentlərindəki ümumi gərginlik əhəmiyyətli dərəcədə azalır. Bu, mühərriklər, rulmanlar, gimballar və digər kritik komponentlər üçün uzadılmış xidmət müddətinə çevrilir.

5. Optimal Şəkil Keyfiyyəti

"Jello effekti"ni və arabir silkələnməni yumşaltmaqla, dinamik balanslaşdırma, çəkilmiş görüntülərin vibrasiyaların yaratdığı hər hansı anomaliyalardan məhrum olmaqla ən yüksək keyfiyyətdə olmasını təmin edir.

6. Təkmilləşdirilmiş Sistem Etibarlılığı

Düzgün balanslaşdırılmış pervaneler bütün dron sistemində mexaniki gərginliyi azaldır, daha stabil işləməyə və kritik missiyalar zamanı avadanlığın sıradan çıxma ehtimalını azaldır.

🔬Misal

Bir nümunə bizim uğurlu tətbiqimizdir. Balanset-1A drone propellerlərinin balanslaşdırılması tapşırıqları üçün müştərilərimizdən birinin dinamik balanslaşdırma cihazı

Müştərimiz dron propellerləri üçün xüsusi balanslaşdırma stendi tikmək məqsədilə ekspert tövsiyələrimizə əməl etdi. Stend struktur alüminium profillərdən hazırlanır və yay əsaslı vibrasiya izolyatorlarını özündə birləşdirir., beləliklə, xarici vibrasiya müdaxilələrini minimuma endirərkən struktur sərtliyini təmin edir.

Balanslaşdırıcı Stand Şəkilləri

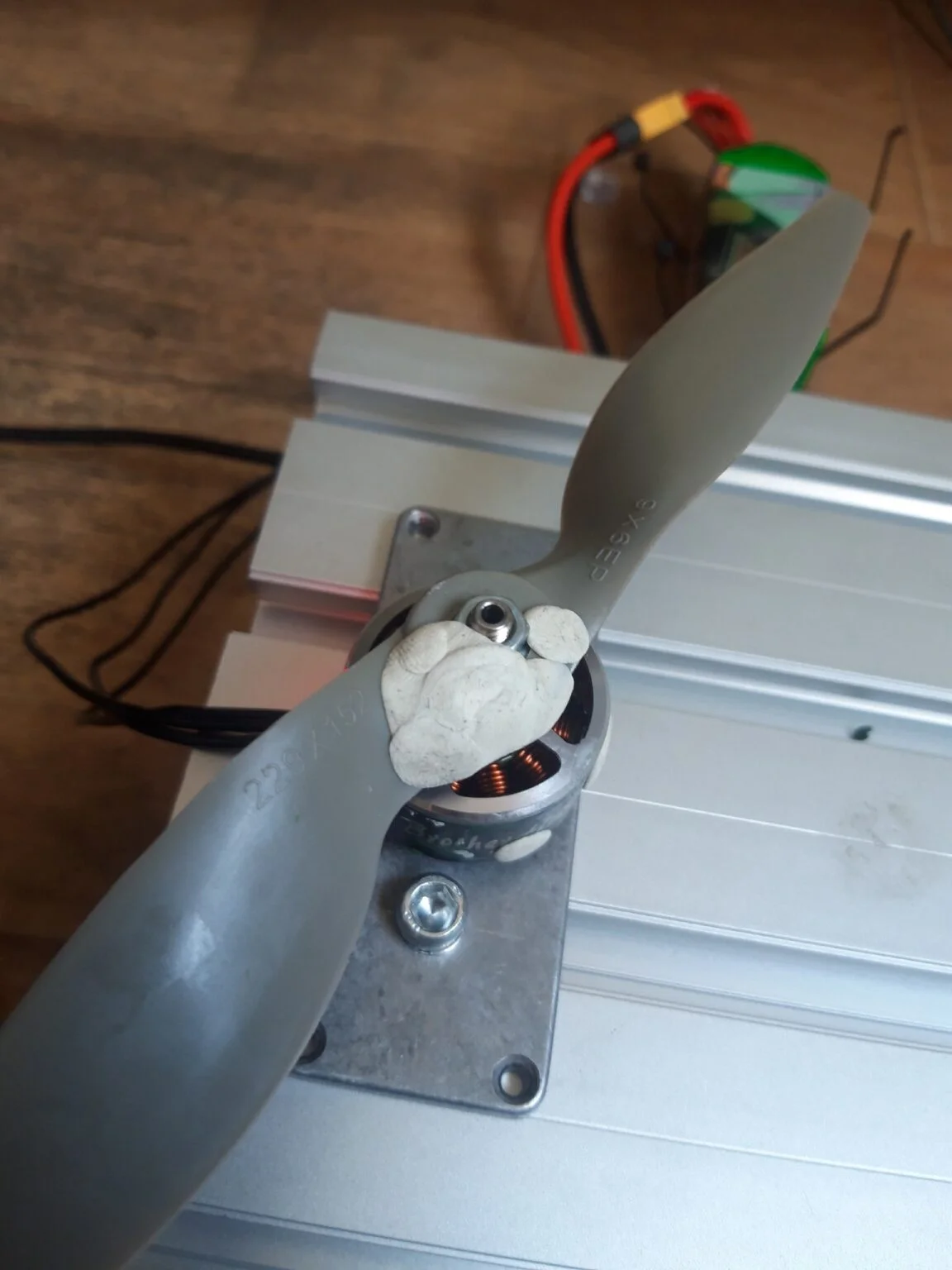

Balans skamyasında dron pervanesinin dinamik balanslaşdırılması
Balans skamyasında dron pervanesinin dinamik balanslaşdırılması - əsas quraşdırma görünüşü

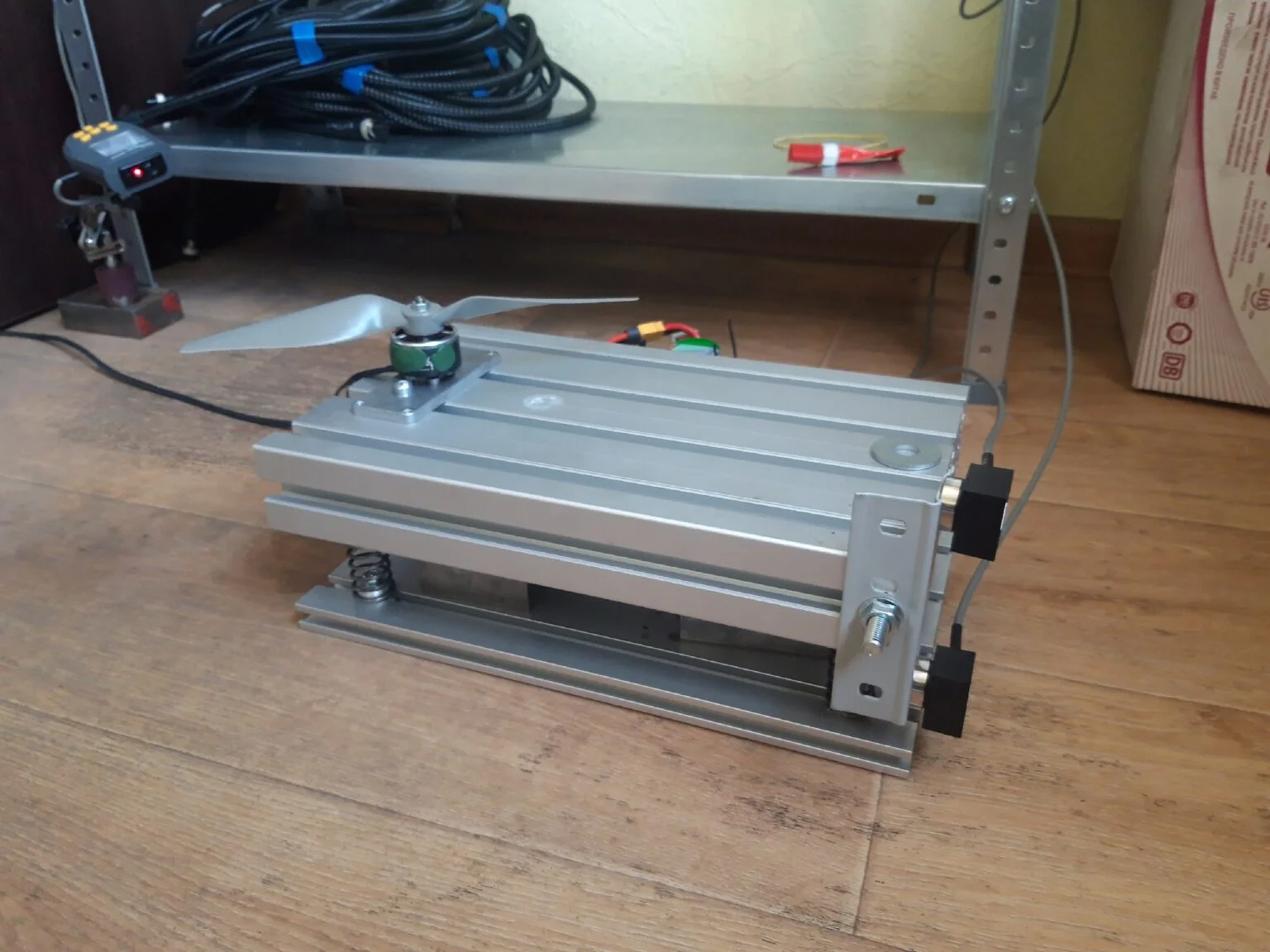

Dron pervane balanslaşdırma qurğusunun yan görünüşü
Balans skamyasında dron pervanesinin dinamik balanslaşdırılması - quraşdırmanın yan görünüşü
Balanslaşdırmadan əvvəl və sonra vibrasiya ölçmə nəticələri
Ölçmə nəticələri: balanslaşdırdıqdan sonra 0,7+ mm/s-dən 0,014-0,030 mm/s-ə qədər dramatik yaxşılaşma göstərən Vo1 və Vo2 vibrasiya səviyyələri

Ətraflı Ölçmə Nəticələrinin Təhlili

İlkin Vibrasiya Səviyyələri (Balanslaşdırmadan əvvəl):

  • Vo1 = 0,749 mm/s (Təyyarə 1)
  • Vo2 = 0,720 mm/s (Təyyarə 2)
  • Fazalar: F1 = 90,0°, F2 = 116,1°
  • Fırlanma sürəti: ~3082 RPM

Yekun Nəticələr (Düzeltmə Çəkilərini quraşdırdıqdan sonra):

  • Vo1 = 0,0143 mm/s (98.1% azalması)
  • Vo2 = 0,0305 mm/s (95.8% azalma)
  • Fazalar: F1 = 239,5°, F2 = 294,9°
  • Fırlanma sürəti: 3056.6 RPM

Nəticə:

Balanslaşdırma uğurla tamamlandı: hər iki təyyarədə vibrasiya səviyyələri əhəmiyyətli dərəcədə azaldılıb, 0,03 mm/s-dən az olub, bu, 95%-dən çox ümumi təkmilləşməni təmsil edir və Balanset-1A dinamik balanslaşdırma sisteminin müstəsna effektivliyini nümayiş etdirir.

Test nəticələri

Sınaq zamanı məlum oldu ki, bu xüsusi quraşdırma pervanenin vibrasiya xüsusiyyətlərini fövqəladə təkmilləşdirməyə imkan verir.

Vibrasiya səviyyələri ilkin 0,74 mm/s-dən əlamətdar 0,014 mm/s-ə enərək 50 dəfə azaldı.

0.74
balanslaşdırmadan əvvəl mm/s
0.014
balanslaşdırdıqdan sonra mm/s
50x
vibrasiyanın azaldılması
98.1%
təkmilləşdirilməsi

Bu göstəricilər sadəcə rəqəmlər deyil, performans, təhlükəsizlik və enerji səmərəliliyində sıçrayış deməkdir. Nəticələr peşəkar yanaşma ilə düzgün tətbiq edildikdə müasir balanslaşdırma texnologiyalarının imkanlarını nümayiş etdirir.

Texniki stend konfiqurasiyası

Stend aşağıdakı əsas xüsusiyyətlərlə dizayn edilmişdir:

  • Konstruksiya: Sərtlik və dəqiqlik üçün struktur alüminium profillər
  • Vibrasiya izolyasiyası: Xarici müdaxiləni minimuma endirmək üçün yay əsaslı izolyatorlar
  • Ölçmə Sistemi: Yüksək dəqiqlikli Balanset-1A vibrasiya sensorları
  • Ölçmə Aralığı: Müxtəlif pervane tipləri üçün geniş tezlik spektri

🎯Nəticə

Kvadrokopter pərvanələrində dinamik balanslaşdırmanın dərin əhəmiyyətini qiymətləndirmək olmaz. O, nəinki səs-küyü azaltmaq və aerodinamikanı təkmilləşdirməklə uçuş təcrübəsini əhəmiyyətli dərəcədə artırır, həm də dronların daha uzun ömür müddəti və azaldılmış texniki xidmət xərcləri vəd edir.

Həm fərdlər, həm də peşəkarlar üçün kvadrokopterlərinin hər bir pərvanəsinin dinamik balanslı olmasını təmin etmək dronlara texniki xidmətin müzakirə olunmayan aspektidir. Bu, səmərəli, təsirli və nümunəvi dron əməliyyatlarına yol açır.

Balanset-1A kimi müasir balanslaşdırma texnologiyalarının tətbiqi peşəkar yanaşma və düzgün dizayn edilmiş avadanlıqla birlikdə təsir edici nəticələr əldə edə bilər - vibrasiyanın 50 dəfə azalması bu yanaşmanın effektivliyinə inandırıcı sübutdur.

Keyfiyyətli pervane balansına investisiya dronunuzun gələcəyinə, onun performansına və etibarlılığına investisiyadır.
