Ескі теңгерім машинасын жаңарту — Balanset-1A арқылы модернизациялау
Теңгерім машинасының механикалық негізі, калибрленген тірек мойынтіректері және жетек шпиндельі әлі онжылдықтар бойы қызмет ете алады. Ескіргені — өлшеу электроникасы: ескі аналогтық блок, флоппи-дискілі компьютер, қолдаусыз сенсор карталары. Барлық өлшеу-есептеу жүйесін Balanset-1A OEM жиынтығымен €1 735-ке алмастырыңыз және қолданыстағы машинаңызды заманауи екіарналы сандық өлшеу, FFT талдауы, ISO 21940-11 есептілігімен және ешқандай лицензиялық төлемсіз пайдаланыңыз.
In short: Retrofitting an old balancing machine means replacing only its measuring electronics — sensors, signal-conditioning unit and software — while keeping the proven mechanical structure intact. The Balanset-1A OEM set (unit + 2 vibration accelerometers + laser tachometer + software, €1,735) installs in one day on any hard- or soft-bearing machine, adds two-plane dynamic balancing, FFT vibration analysis and printable ISO 21940-11 reports, and costs roughly 10–60× less than a new machine.
Теңгерім машинасының өлшеу жүйесін жаңарту қажеттігінің белгілері
Қатты немесе жұмсақ тіректі теңгерім машинасының механикалық бөлігі сирек бірінші тозады — электроника тозады. Мына белгілер өлшеу жүйесінің кедергі екенін, ал машинаның өзі емес екенін білдіреді:
Толық ауыстыру мен мақсатты жаңартудың құнын салыстыру
Қатты тіреуішті теңдестіру машинасы өз негізінде дәлдікті механикалық конструкция болып табылады: қатты төсек, калибрленген тіреуіш тұғырлары және тұрақты жетек шпиндельі. Бұл элементтер қалыпты техникалық қызмет көрсету кезінде ондаған жыл қызмет етеді. Өлшеу жүйесі — датчиктер, сигналды алдын ала өңдеу блогы, АЦП және бағдарламалық қамтамасыз ету — тұтынушылық электрониканың өмірлік циклін ұстанады: платформаның қолдауы тоқтатылып, бөлшектер тапшы болғанға дейін бес-он жыл.
When the electronics fail, scrapping the entire machine is not the rational response. A full replacement is a capital project: €15,000 to €100,000+ for hardware, plus installation, commissioning and staff retraining. The Balanset-1A OEM measuring-system set at €1,735 installs into your existing machine in a single working day, connects to your existing bearing pedestals and picks up from your current sensor mounting positions (using the new vibration sensors supplied), and runs on any modern Windows laptop. The mechanical accuracy you paid for remains; only the obsolete electronics are replaced.
Balanset-1A жаңартуы ескі машинаңызға не қосады
Заманауи екі арналы өлшеу. Balanset-1A USB интерфейс блогы ескі бір арналы аналогты электронику 24 биттік екі арналы АЦП-мен ауыстырады. Екі тіреуіш тұғыры бір мезгілде өлшенеді — бұл кең роторлардың динамикалық екі жазықтықта теңдестірілуі үшін міндетті шарт.
FFT спектрі және фаза бұрышының индикациясы. Әр өлшеу циклі толық жиілік аймағы спектрін шығарады, осылайша дисбалансты (1×RPM), дефазировканы (2×RPM) және конструктивтік резонансты бір-бірінен ажыратуға болады. Фаза бұрышы әр цикл үшін бейнеленіп, журналға жазылады.
Әсер коэффициенттері әдісінің бағдарламалық қамтамасыз етуі. Balanset бағдарламалық қамтамасыз етуі операторды жүйелі үш циклді әсер коэффициенттері процедурасы бойынша жетектейді: бастапқы цикл, сынақ салмағымен цикл, түзету есебі. Қолмен векторлық арифметика қажет емес. Бір жазықтықты және екі жазықтықты режимдерді қолдайды.
ISO 21940-11 бойынша басып шығаруға арналған есептер. Әрбір балансировка сеансынан кейін бағдарламалық қамтамасыз ету бастапқы және қалдық теңгерімсіздікті г·мм-мен, G-деңгейімен салыстыруды және жұмыстың толық тарихын қамтитын есеп жасайды. Сапа менеджменті жазбалары мен тапсырыс берушінің құжаттамасы үшін қолайлы.
Лазерлік тахометр механикалық триггер тізбектерін алмастырады. Оптикалық фаза датчигі магниттік тіреуіште орнатылып, ескі машиналардағы тозған немесе сенімсіз механикалық фазалық триггер жиынтықтарын алмастыра отырып, шағылыстырғыш таспа жолағын оқиды.
Balanset-1A жүйесін машинаңызға орнату жолы — қадамдық нұсқаулық
- Бар механикалық құрылымды бағалаңыз. Confirm that the machine’s bearing pedestals, drive and runout compensation still meet specification. If they do, the mechanical side needs no work. Document the existing sensor mounting positions on the bearing pedestals — the vibration sensors supplied with the Balanset unit will be installed at the same measurement points.
- Датчиктерді жаңа блокқа қосыңыз. Mount the two supplied vibration accelerometers on the bearing pedestal housings in the standard orientation and plug them into the Balanset-1A interface unit using their attached cables. The unit is designed to work with its own matched sensors; if you would like to reuse the machine’s existing sensors instead, check compatibility with us first.
- Фазалық триггерді орнатыңыз. Лазерлік тахометрді ротор немесе шпинделге бекітілген шағылыстырғыш жолаққа бағыттаңыз. Лазер тіреуіші магниттік болып, бұрғылаусыз машина станинасына бекітіледі. Бұл кез келген ескі механикалық немесе оптикалық триггер жиынтығын алмастырады.
- Бағдарламалық қамтамасыз етуді баптаңыз. Balanset бағдарламалық қамтамасыз етуін Windows ноутбукіне жүктеңіз (Windows 7-ден Windows 11-ге дейін). Датчик сезімталдықтарын, машина’ның бастапқы калибрлеу жазбасынан алынған тұғыр қаттылығының тұрақтыларын және балансировка жасамақ болған ротор массасының диапазонын енгізіңіз. Машина профилі ретінде сақтаңыз.
- Калибрлеу роторын іске қосыңыз. Өлшенген теңгерімсіздік белгілі мәнге сәйкес келетінін тексеру үшін белгілі массалы калибрлеу роторын (немесе дәл өлшенген сынақ жүктемесі бар бірінші өндірістік роторды) пайдаланыңыз. Ықпал коэффициенті әдісі ротор түрі бойынша өздігінен калибрленеді; сыртқы калибрлеу қызметі талап етілмейді.
- ISO 21940-11 бойынша тексеруден өткізіңіз. Балансировка циклінен кейінгі қалдық теңгерімсіздік ротор сыныбы үшін талап етілетін G-деңгей ауытқу шегінде екенін растау үшін тексеру роторын іске қосыңыз. Нәтижені пайдалануға енгізу жазбасы ретінде басып шығарып, мұрағаттаңыз.
Дейін және кейін: ескі аналогтық машина мен Balanset жаңартылған жүйе
| Capability | Ескі аналогтық жүйе | Balanset-1A жаңарту |
|---|---|---|
| Өлшеу каналдары | 1 (тек бір жазықтықта) | 2 (бір & екі жазықтықта) |
| FFT жиілік спектрі | Жоқ — тек аналогтық өлшеуіш | Иә — толық спектр дисплейі |
| Фаза бұрышын көрсету | Строб шамымен бағалау | Сандық, әр өлшеу сессиясы бойынша тіркелген |
| ISO 21940-11 есебі | Not possible | Әр сессиядан кейін басып шығарылады |
| Қалдық дисбаланс г·мм-де | Not calculated | Есептеліп көрсетіледі |
| ДК-мен байланыс | Дискета / жоқ | USB, Windows 7–11 |
| Сақталған өлшеу тарихы | Қағаз таспалы диаграмма | Сандық файл, басып шығаруға болады |
| Spare parts | Discontinued | Өндірісте, 2 жылдық кепілдік |
| Upgrade cost | — | €1,735 OEM жиынтығы |
Бастапқы машинаның механикалық дәлдігі — іргетас қаттылығы, тіреуіш тіректерінің беріктігі, жетектің тербелісі — толығымен сақталады. Тек өлшеу және есептеу аппараттық жабдығы ауыстырылады.
Balanset-1A — ескі электрониканы ауыстыратын өлшеу жүйесі
The Балансет-1А is a two-channel dynamic balancer and vibration analyser designed to replace the measuring electronics of any existing hard- or soft-bearing balancing machine. It connects to your machine’s bearing pedestals via the supplied vibration accelerometers and to the rotor via a laser tachometer, then runs the 3-run influence-coefficient method in software — calculating exact correction mass and angle and saving a full ISO 21940-11 report. The OEM set (блок + 2 датчик + лазерлі тахометр + бағдарламалық жасақтама — тасымалдау кейінсіз, сандық таразысыз, магниттік тіреусіз) — машинаны жаңарту жұмысын жүргізетін интеграторларға арналған мақсатты конфигурация.
Толық Жиынтықта не бар
€1,975 · Толық комплект, қоймада, ҚДҚ бланкісі
- Өлшеу блогы (USB, 2 канал)
- Екі вибрация акселерометры (4 м кабель, 10 м сөзсіз)
- Лазер тахометр / оптикалық фаза сенсоры (50–500 мм)
- Сенсор үшін магниттік тұрғын
- Сынама және түзету ағырлықтары үшін цифрлық масштаб
- Windows балансировка және талдау бағдарламасы
- Пластикалық тасымалау ыдысы
Full Kit
Блок · 2 сенсор · лазер тахометр · магниттік тұрғын · цифрлық масштаб · бағдарлама · тасымалау ыдысы. Қораптан балансировка бастау үшін қажетті барлығы.
OEM жиынтығы — машинаны жаңарту үшін
Блок · 2 датчик · лазерлі тахометр · бағдарламалық жасақтама — тасымалдау кейінсіз, сандық таразысыз, магниттік тіреусіз. Өлшеу жүйесін бар теңгеру машинасына орнататын интеграторларға арналған. €1,735. Жаңарту үшін мақсатты конфигурация.
| Parameter | Value |
|---|---|
| Өлшеу каналдары | 2 (бір- және екі-жазықтық балансировка) |
| Вибрация қарқындылығының диапазоны | 0.2–80 mm/s RMS |
| Жиілік диапазоны | 5–1000 Hz (≤10% amplitude error above 550 Hz) |
| Өлшеу дәлігі | ±5% толық шкаласынан |
| Method | 3-қоса әсер коэффициенті (1 немесе 2 тегістеу жазықтығы) |
| Analysis | 振幅 & фаза 1×-те, FFT спектрі & толқын түрі, сақталған есептер |
| Standards | ISO 21940-11 бойынша қалдық дисбалансты есептеу |
| Laptop | Кірмейді (Windows 7–11, сұрау бойынша қолжетімді) |
Нақты жаңарту және модернизация жағдайлары
Қатты тіректі машинаны модернизациялау
Full retrofit of an old hard-bearing balancing machine: new vibration sensors, new Balanset measuring unit, modern software — mechanical structure unchanged.

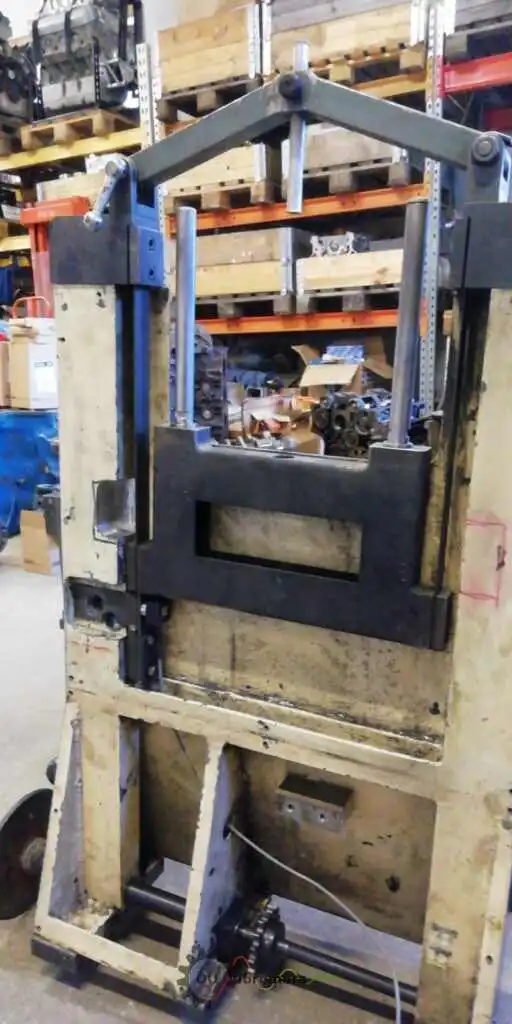

Balanset OEM өлшеу жүйесі ретінде
Balanset OEM блогының бар өнімдік теңгеру машинасына тұрақты өлшеу және есептеу жүйесі ретінде біріктірілуін бейнелік демонстрациялау.
Өз қолыңызбен жасалған теңгеру машиналары
Электрондық негіз ретінде Balanset өлшеу блогы айналасында өз тіреуіш тіректері мен жетек жүйелерін жасаған инженерлер — жаңарту тәсілімен бірдей тәсіл.
Төлеу өлшемдері және стандарттар
Тегін есептеу калькуляторлары
Модернизация және жаңарту бойынша жиі қойылатын сұрақтар
Balanset құрылғысы менің бар датчиктерімен жұмыс істей ме?
Ол жұмсақ тіректі де, қатты тіректі де балансировка машиналарындағы электрониканы алмастыра ала ма?
OEM жинағы мен стандартты толық жиынтықтың айырмашылығы неде?
Балансировка машинасында механикалық жұмыстар жүргізу қажет пе?
Әдеттегі модернизация орнатуы қанша уақытты алады?
Balanset OEM жинағын автоматтандырылған немесе жартылай автоматтандырылған өндіріс желісіне біріктіруге бола ма?
Теорияны білік түйінінде
Жақсы машинаны сатпаңыз — оны бүгін модернизациялаңыз
Balanset-1A OEM жинағы сіздің бар балансировка машинаңызды толық заманауи деңгейге жеткізеді — екі жазықтықтағы сандық өлшеу, FFT талдауы, фазаны оқу және ISO 21940-11 бойынша есеп беру — бағасы €1 735. Механикалық инвестицияны сақтаңыз; тек ескірген электрониканы ғана алмастырыңыз.
