Compreendendo a Parada por Inércia na Análise de Máquinas Rotativas
Parada por inércia — também chamada de desaceleração livre ou redução de velocidade — é o processo de deixar uma máquina rotativa desacelerar da velocidade de operação até a parada sem frenagem ativa, dependendo das perdas naturais de atrito, resistência aerodinâmica e arrasto dos rolamentos. Em dinâmica de rotores e análise de vibração, uma parada por inércia test é um procedimento de diagnóstico no qual vibração os dados são registrados continuamente enquanto a máquina desacelera, fornecendo informações ricas sobre velocidades críticas, frequências naturais, e o caráter dinâmico do sistema. Juntamente com seu espelho, o partida teste, é uma ferramenta fundamental para a comissionamento de novos equipamentos, solução de problemas de vibração teimosos e validação de modelos rotodinâmicos contra a máquina conforme realmente construída e instalada.
1. Finalidade e Aplicações
Identificação de Velocidades Críticas
O principal uso do teste de parada por inércia é localizar velocidades críticas:
- à medida que a velocidade cai através de cada velocidade crítica, a amplitude de vibração atinge o pico;
- picos no amplitudegráfico de amplitude versus velocidade marcam as velocidades críticas;
- uma mudança de fase de 180° fase acompanhante confirma que é uma verdadeira ressonância ressonância em vez de outro efeito relacionado à velocidade; e
- várias velocidades críticas podem ser capturadas em uma única execução.
Medição de Frequência Natural
As velocidades críticas correspondem às frequências naturais:
- a primeira velocidade crítica ocorre na primeira frequência natural, a segunda velocidade crítica na segunda, e assim por diante;
- o teste fornece confirmação experimental das previsões analíticas; e
- é amplamente usado para validar modelos de elementos finitos.
Determinação de Amortecimento
A nitidez de cada pico de ressonância revela o amortecimento do sistema amortecimento:
- picos altos e estreitos indicam baixo amortecimento;
- picos baixos e largos indicam alto amortecimento;
- o razão de amortecimento pode ser calculado a partir da largura e amplitude do pico; e
- esse valor é crucial para prever os níveis de vibração em operações futuras.
Avaliação da Distribuição de Desbalanceamento
- os relacionamentos de fase nas velocidades críticas revelam como o desbalanceamento desbalanceamento está distribuído ao longo do rotor;
- eles podem distinguir desbalanceamento estático de desbalanceamento de momento; e
- eles ajudam a planejar a estratégia de balanceamento antes que qualquer massa seja adicionada.
2. Procedimento do Teste de Parada por Inércia
Preparação
- Instalar sensores: coloque acelerômetros ou transdutores de velocidade nas localizações dos rolamentos, nas direções horizontal e vertical.
- Instalar um tacômetro: um sensor óptico ou magnético tacômetro para rastrear a velocidade rotacional e fornecer a referência de fase.
- Configurar a aquisição de dados: configurar o registro contínuo em uma taxa de amostragem adequada.
- Definir a faixa de velocidade: tipicamente da velocidade de operação até 10–20% dela, ou até a máquina parar.
Execução
- Estabilizar na velocidade de operação: operar na velocidade normal até que o equilíbrio térmico e a vibração estável sejam atingidos.
- Iniciar a parada por inércia: desconectar a potência de acionamento — motor, turbina ou outro motor primário — e permitir a desaceleração natural.
- Monitorar continuamente: registrar amplitude de vibração, fase e velocidade durante toda a desaceleração.
- Ficar atento à segurança: fique atento a vibrações excessivas que sinalizem uma ressonância inesperada ou instabilidade.
- Desaceleração completa: continue gravando até que a máquina pare ou atinja a velocidade mínima de interesse.
Parâmetros de Coleta de Dados
- Taxa de amostragem: suficientemente alta para capturar todas as frequências de interesse — tipicamente 10–20× a frequência máxima.
- Duração: definida pela inércia do rotor, variando de 30 segundos a 10 minutos.
- Medições: amplitude, fase e velocidade em todos os locais dos sensores.
- Amostragem síncrona: dados coletados em incrementos angulares constantes para apoiar análise de ordens.
3. Análise e Visualização de Dados
Gráfico de Bode
A visualização padrão dos dados de parada por inércia é o Gráfico de Bode:
- traço superior: amplitude de vibração versus velocidade;
- traço inferior: ângulo de fase versus velocidade;
- assinatura de velocidade crítica: um pico de amplitude com seu respectivo deslocamento de fase de 180°; e
- por local: gráficos separados para cada ponto de medição e direção.
Diagrama em Cascata
A diagrama em cascata (diagrama em cascata) oferece uma visão tridimensional:
- Eixo X: frequência (Hz ou ordens);
- Eixo Y: velocidade (rpm);
- Eixo Z (cor): amplitude de vibração;
- o componente 1× aparece como uma linha diagonal acompanhando a velocidade;
- frequências naturais aparecem como linhas horizontais em frequência constante; e
- sua interseção — onde a linha 1× cruza uma linha de frequência natural — é uma velocidade crítica.
Gráfico Polar
- os vetores de vibração são plotados em muitas velocidades;
- uma espiral característica se forma à medida que a velocidade diminui através de cada velocidade crítica; e
- a mudança de fase é claramente visível à medida que o vetor varre.
4. Parada por Inércia vs. Teste de Partida
Vantagens da Parada por Inércia
- Não requer energia externa: simplesmente desconecte a acionamento e deixe a máquina parar por inércia.
- Desaceleração mais lenta: mais tempo de permanência em cada velocidade oferece melhor resolução de frequência.
- Mais seguro: o sistema está dissipando energia em vez de ganhá-la.
- Menos estresse: as velocidades críticas são atravessadas com energia decrescente.
Vantagens da partida (runup)
- Aceleração controlada: a taxa de passagem pelas velocidades críticas pode ser comandada.
- Parte da partida normal: a análise de partida pode ser coletado durante uma partida de rotina.
- Condições ativas: as cargas do processo estão presentes, então os dados são mais representativos da operação real.
Considerações para comparação
- Temperatura: a partida é geralmente realizada a frio; a parada por inércia começa a partir de condições de operação quentes.
- Rigidez do mancal: podem diferir entre quente (parada por inércia) e frio (partida).
- Atrito e amortecimento: ambos são dependentes da temperatura e deslocam as amplitudes de pico.
- Comparação de dados: diferenças entre os traços de partida e parada por inércia podem, por si só, revelar efeitos térmicos ou de carga.
5. Aplicações e Casos de Uso
Comissionamento de Novo Equipamento
- verificar se as velocidades críticas correspondem às previsões de projeto;
- confirmar margens de separação adequadas;
- validar o modelo rotodinâmico; e
- estabelecer dados de referência para referência futura.
Solução de problemas de vibração
- determinar se a alta vibração está relacionada à velocidade (uma ressonância);
- descobrir velocidades críticas anteriormente desconhecidas;
- avaliar o efeito de uma modificação ou reparo; e
- separar a ressonância de outras fontes de vibração.
Procedimentos de Balanceamento
- para rotores flexíveis, a parada por inércia identifica quais modos precisam de balanceamento;
- ajuda a escolher as velocidades de balanceamento corretas; e
- verifica a melhoria após balanceamento modal.
Verificação de modificações
- após trocas de rolamentos, confirmar a mudança resultante na velocidade crítica;
- após mudanças de massa ou rigidez, verificar a mudança prevista na frequência natural; e
- comparar paradas por inércia antes e depois para quantificar a melhoria.
6. Melhores Práticas para Testes de Parada por Inércia
Considerações de segurança
- garantir que todos os próximos saibam que o teste está em andamento;
- monitorar a vibração de perto para detectar ressonâncias inesperadas;
- manter disponível a capacidade de desligamento de emergência;
- desimpedir a área ao redor do equipamento; e
- se desenvolver vibração excessiva, considere uma parada de emergência em vez de concluir a parada por inércia.
Qualidade dos Dados
- Taxa de desaceleração adequada: não tão rápida que haja poucos pontos de dados por velocidade, nem tão lenta que as condições térmicas variem durante o teste.
- Condições estáveis: minimizar mudanças nas variáveis de processo durante o teste.
- Múltiplas execuções: realizar duas ou três paradas por inércia para verificar a repetibilidade.
- Todos os pontos ao mesmo tempo: registrar todos os rolamentos simultaneamente.
Documentation
- registrar as condições de operação — temperatura, carga, configuração;
- capturar todos os dados de vibração e velocidade;
- gerar os gráficos de análise padrão (Bode, cascata, polar);
- identificar e marcar cada velocidade crítica encontrada; e
- comparar com previsões de projeto ou dados de testes anteriores, e então arquivar.
7. Interpretação dos Resultados
Identificando Velocidades Críticas
- procurar picos de amplitude no gráfico de Bode;
- confirmar cada um com sua mudança de fase de 180°;
- anotar a velocidade na qual o pico ocorre; e
- calcular a margem de separação em relação à velocidade de operação.
Avaliação da Severidade
- Amplitude de pico: quão alta a vibração sobe na velocidade crítica?
- Nitidez do pico: um pico agudo significa baixo amortecimento e um problema potencial.
- Proximidade operacional: quão próxima a velocidade de operação está de uma velocidade crítica?
- Aceitabilidade: uma margem de separação de aproximadamente ±15–20% é tipicamente exigida.
Análise Avançada
- extrair formas modais de medições multiponto;
- calcular razões de amortecimento a partir das características do pico;
- distinguir precessão direta de reversa precessão modos; e
- comparar os resultados com Diagrama de Campbell previsões.

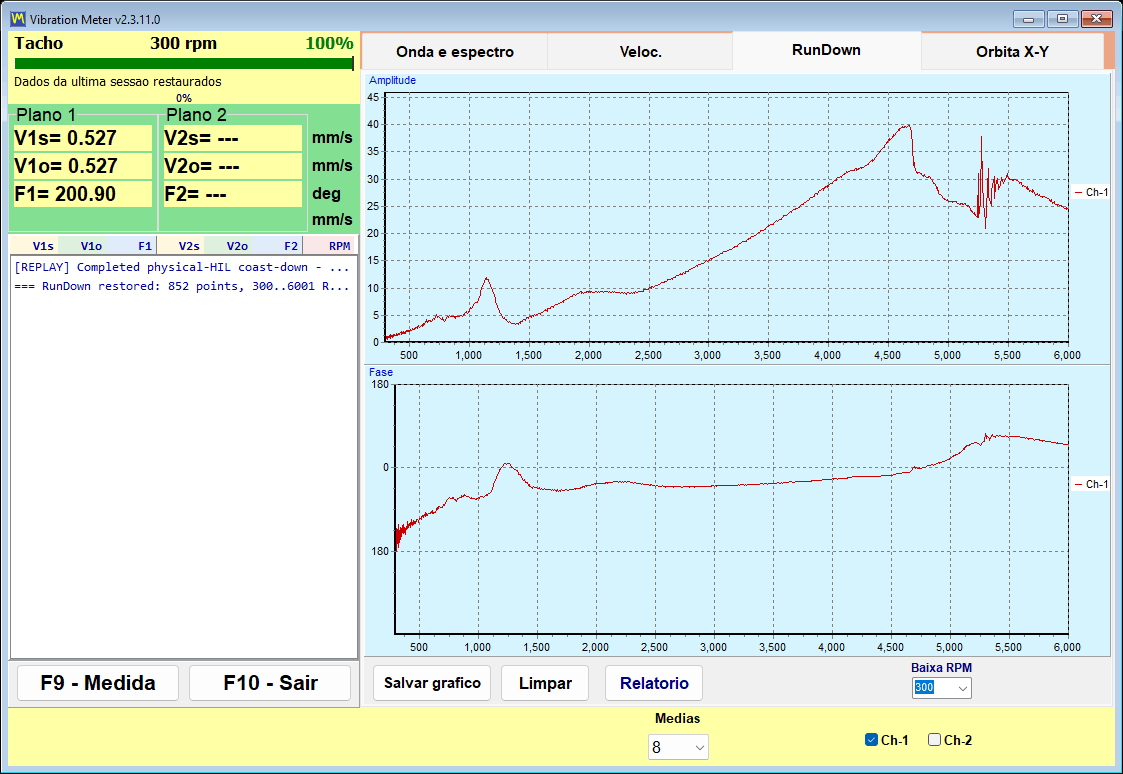

8. Parada por inércia em campo
