Compreendendo a Correção Dividida no Balanceamento de Rotores
A correção dividida é uma técnica prática balanceamento na qual uma única massa de correção calculada massa de correção é dividida em duas ou mais massas menores colocadas em diferentes posições angulares no rotor. As massas e os ângulos dessas massas divididas são derivados dos princípios de adição vetorial, de modo que seu efeito combinado seja matematicamente equivalente à massa única original. Em resumo, a correção dividida permite alcançar a correção exata exigida pelo cálculo, mesmo quando não é possível colocar fisicamente uma massa onde o cálculo indica.
1. Definição: O que é Correção Dividida?
Uma solução de balanceamento é sempre um vetorial — ela tem uma magnitude (quantos gramas) e uma direção (em que ângulo no rotor). A resposta ideal pode ser “42 g a 137°,” mas o rotor raramente coopera: pode não haver pá, furo ou superfície limpa exatamente a 137°. A correção dividida resolve esse vetor ideal único em dois (ou mais) vetores componentes que você pode alcança, escolhendo suas massas de modo que sua soma reproduza a original.
Este método é usado sempre que restrições físicas impedem colocar uma massa na localização ideal calculada, mas as massas podem ser colocadas em duas ou mais localizações acessíveis que, juntas, produzem a correção desejada. É um dos “truques de campo” mais frequentemente usados no balanceamento em campo, onde a geometria do rotor é fixa e o engenheiro deve trabalhar com os pontos de fixação existentes. Como a técnica apenas redistribui uma resposta já conhecida, ela não altera a solução subjacente de coeficiente-de-influência — simplesmente a reembala.
2. Quando a Correção Dividida é Usada?
A correção dividida torna-se necessária em várias situações comuns, todas compartilhando uma característica: o ângulo ideal está bloqueado, enquanto os ângulos vizinhos estão livres.
Obstruções na localização ideal
O ângulo de correção calculado pode coincidir com um furo de parafuso, rasgo de chaveta, passagem de óleo, boss de montagem de sensor, grampo de anel de balanceamento ou outro recurso onde adicionar ou remover massa é impossível ou indesejável.
Espaço limitado para uma única massa grande
A correção calculada pode exigir uma única massa pesada que fisicamente não cabe na localização especificada, mas duas massas menores podem ser encaixadas em ângulos próximos sem interferir em partes adjacentes.
Balanceamento em pás de ventilador ou impelidores
Em ventiladores, sopradores e rodas de turbina, as massas frequentemente devem ser fixadas nas pontas ou bolsos discretos das pás, em vez de em uma borda contínua. A correção dividida distribui a massa necessária entre as duas ou mais pás que flanqueiam o ângulo ideal. Para rotores com pás e posições angulares fixas, nosso Calculadora de Correção de Pás executa exatamente essa divisão nos assentos de pás disponíveis mais próximos.
Furos ou pontos de montagem em intervalos angulares fixos
Muitos rotores possuem furos pré-perfurados ou posições roscadas com espaçamento regular — a cada 15°, 30° ou 45°. Quando o ângulo calculado cai entre dois furos, a correção é compartilhada entre as duas posições adjacentes.
Remoção de massa (remoção de material)
Quando a correção é realizada perfurando ou retificando metal, em vez de aparafusar uma massa, limitações de acesso ou preocupações estruturais podem proibir a remoção de massa no ângulo calculado exato. A mesma lógica vetorial permite que o material seja removido em duas localizações acessíveis, em vez disso.
3. A Matemática da Correção Dividida
A correção dividida repousa sobre uma única ideia que você já usa em todo o balanceamento: um desbalanceamento — ou uma correção — é um vetor, e qualquer vetor pode ser resolvido em componentes ou reconstruído a partir deles. As massas divididas são escolhidas de modo que sua soma vetorial reproduza exatamente o vetor de correção original.
Princípio básico
Se uma massa de correção de magnitude W for necessária no ângulo θ, ela pode ser substituída por duas massas W₁ e W₂ nos ângulos acessíveis θ₁ e θ₂, sujeitas a duas condições:
- Os ângulos θ₁ e θ₂ são ditados pelas posições de montagem disponíveis, idealmente flanqueando θ.
- A soma vetorial de W₁ em θ₁ e W₂ em θ₂ é igual a W em θ.
Resolver ao longo e transversalmente à direção alvo fornece uma forma fechada compacta para uma divisão em duas partes. Com os deslocamentos angulares β₁ = θ − θ₁ e β₂ = θ₂ − θ medidos para cada lado do alvo, as massas são W₁ = W · sin β₂ / sin(β₁ + β₂) e W₂ = W · sin β₁ / sin(β₁ + β₂). Observe que quanto mais próximos os dois assentos estiverem do ângulo alvo, menor será a massa total W₁ + W₂; quanto mais afastados, mais massa total você deve adicionar para alcançar o mesmo efeito líquido.
Divisão igual em ângulos simétricos
O caso mais simples e comum divide uma massa entre duas posições colocadas simetricamente em relação ao alvo. Se a correção calculada for 100 g a 45°, mas as massas só puderem ficar a 30° e 60°, você coloca W₁ a 30° e W₂ a 60° e dimensiona-as de modo que sua soma vetorial seja 100 g a 45°. Como a geometria é simétrica (β₁ = β₂ = 15°), as duas massas saem iguais, e a aritmética pode ser feita graficamente em um gráfico polar ou com trigonometria simples.
Divisão assimétrica
Quando os ângulos disponíveis são não simétricos em relação ao ângulo ideal, as duas massas diferem e o cálculo é mais complexo. É aqui que o software do instrumento de balanceamento — ou uma calculadora dedicada de decomposição de massa de correção — justifica seu custo, calculando a divisão com matemática vetorial completa e eliminando o risco de um erro trigonométrico.
4. Procedimento Prático para Correção Dividida
A maioria dos instrumentos modernos de balanceamento inclui uma função de correção dividida que automatiza a álgebra vetorial. Um fluxo de trabalho típico segue os passos abaixo.
Passo 1 — Calcular a correção original
Complete o procedimento normal de balanceamento por coeficientes de influência (para dois planos, o método de três corridas) para determinar a massa de correção e o ângulo necessários para o plano em questão.
Passo 2 — Identificar os locais disponíveis
Inspecione o rotor e registre as posições angulares onde as massas podem ser realmente colocadas: pontos de fixação acessíveis, furos de parafuso ou assentos de pás. Anote as duas posições que mais se aproximam do ângulo ideal.
Passo 3 — Inserir os parâmetros da divisão
Insira a massa de correção calculada e o ângulo na função de correção dividida, em seguida, especifique os dois (ou mais) ângulos disponíveis.
Passo 4 — Calcular as massas divididas
O instrumento retorna a massa necessária em cada ângulo especificado para reproduzir a correção original.
Etapa 5 — Instalar e verificar
Instale as massas divididas em suas posições calculadas e execute uma verificação teste de funcionamento para confirmar que o vibração caiu conforme previsto. Se permanecer um pequeno erro, uma balanceamento de ajuste fino resolve o problema.
5. Exemplo Prático: Uma Divisão em Duas Partes em um Ventilador
Considere um trabalho de balanceamento em um ventilador de 12 pás:
- Correção calculada: 50 g a 35°.
- Restrição: as massas só podem ser fixadas nas pontas das pás, que estão posicionadas a cada 30° (0°, 30°, 60°, 90°, …).
- Pás disponíveis: a pá a 30° e a pá a 60°, flanqueando o alvo de 35°.
Aplicando o split com os deslocamentos angulares β₁ = 35° − 30° = 5° e β₂ = 60° − 35° = 25° (portanto β₁ + β₂ = 30°), o instrumento distribui a massa como:
- Massa em 30° = 50 g × sen 25° / sen 30° ≈ 42,3 g
- Massa em 60° = 50 g × sen 5° / sen 30° ≈ 8,7 g
Essas duas massas, combinadas vetorialmente, reproduzem uma correção equivalente de exatamente 50 g em 35°, alcançando o balanceamento pretendido mesmo que o ângulo ideal exato fosse inacessível. Observe que a massa mais pesada (42,3 g) fica na pá mais próxima do ângulo alvo (30° está a apenas 5° de 35°, enquanto 60° está a 25° de distância) — o assento mais próximo sempre carrega a maior parcela.
6. Divisões em Três ou Mais Partes
Embora as divisões em duas partes sejam de longe as mais comuns, uma correção pode, em princípio, ser distribuída entre três ou mais locais. Existem razões decrescentes para fazer isso:
- Complexidade aumentada: com três massas desconhecidas, há infinitas soluções matemáticas, portanto, uma restrição deve ser imposta para escolher uma.
- Retornos decrescentes: cada local de divisão extra adiciona manuseio e controle sem um ganho proporcional na qualidade do balanceamento.
- Acúmulo de erro: mais massas significam mais chances de um erro angular ou de massa se infiltrar.
Na prática, divisões em três partes aparecem ocasionalmente em rodas de turbina ou ventiladores de múltiplas pás, mas qualquer coisa além de três geralmente sinaliza que um diferente plano de correção ou esquema de fixação deve ser considerado.
7. Vantagens e Limitações
Vantagens
- Flexibilidade prática: permite que um trabalho de balanceamento seja concluído mesmo quando o local ideal está bloqueado.
- Mantém a eficácia: quando calculada corretamente, uma divisão é matematicamente idêntica a uma correção de ponto único.
- Nativa ao trabalho em campo: é uma ferramenta essencial para o balanceamento em campo, onde geometria fixa e obstruções são a norma, não a exceção.
Limitações
- Maior complexidade de instalação: mais massas devem ser medidas, manipuladas e instaladas, aumentando a chance de erro.
- Sensibilidade a erros: um erro em qualquer massa ou ângulo dividido pode deixar a correção incompleta ou até adicionar vibração.
- Nem sempre viável: se os únicos ângulos disponíveis estiverem longe do ideal, a massa total cresce muito e a divisão torna-se impraticável — um plano alternativo pode ser a melhor resposta.
- Sensibilidade à posição radial: o split padrão pressupõe que todas as massas compartilhem o mesmo raio. Se os assentos disponíveis estiverem em raios diferentes, cada contribuição deve ser escalonada pelo seu próprio raio antes que os vetores sejam somados.
8. Melhores Práticas
Para tornar a correção por split confiável:
- Use o software do instrumento: confie na função de split integrada ou em uma calculadora vetorial, em vez de cálculos mentais, que são propensos a erros em condições de campo.
- Minimize o desvio angular: escolha os ângulos de split o mais próximo possível do ideal. Espalhamentos amplos exigem mais massa total e amplificam o efeito de pequenos erros.
- Verifique as posições angulares: meça e marque os ângulos reais com precisão — mesmo alguns graus de erro deslocam o vetor resultante de forma perceptível.
- Mantenha a consistência radial: sempre que possível, coloque todas as massas de split no mesmo raio em relação à linha central do rotor.
- Documente detalhadamente: registre o cálculo do split e as posições instaladas para referência futura e solução de problemas.
9. Relação com Outros Conceitos de Balanceamento

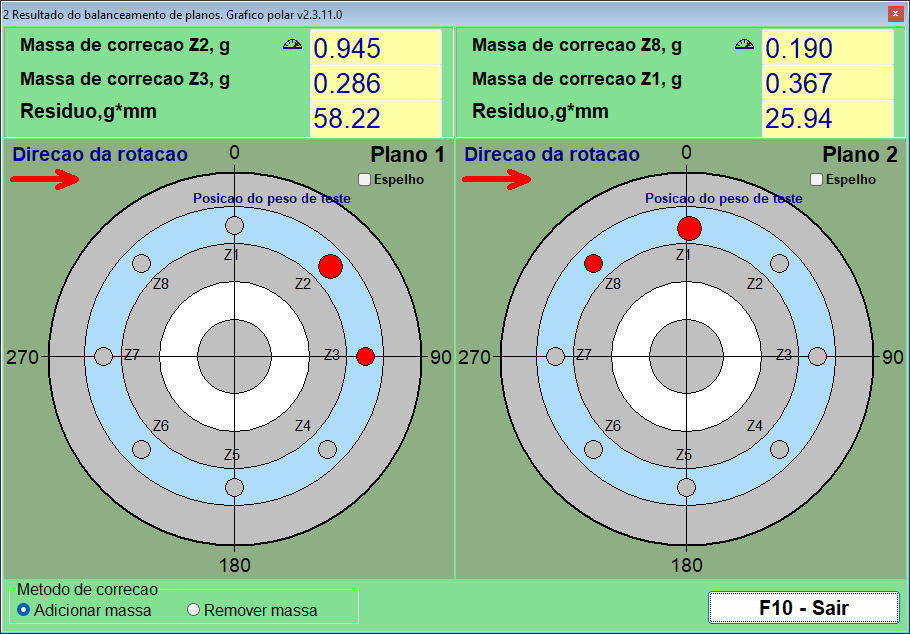

A correção por split utiliza os mesmos fundamentos vetoriais que permeiam todo o trabalho de balanceamento. Um domínio sólido de adição vetorial, de relações de fase, e da leitura de um gráfico polar é o que permite ao engenheiro aplicar — e, quando os resultados surpreendem, solucionar problemas — um split com confiança. No campo, a técnica se combina naturalmente com o fluxo de trabalho de um analisador portátil de dois canais, como o Balanset-1A: o instrumento calcula a correção ideal a partir dos amplitude e fase, você informa quais assentos de pás ou furos são acessíveis e ele retorna as massas de split para ajuste no local — sem necessidade de furar o rotor em um ângulo desconfortável apenas para satisfazer a matemática.
