Comprensión de la Corrección Dividida en el Balanceo de Rotores
La corrección dividida es una técnica práctica balanceo en la que un único peso de corrección calculado peso de corrección se divide en dos o más pesos más pequeños colocados en diferentes posiciones angulares en el rotor. Las masas y los ángulos de estos pesos divididos se derivan de los principios de suma vectorial, de modo que su efecto combinado sea matemáticamente equivalente al peso único original. En resumen, la corrección dividida les permite lograr la corrección exacta que exige el cálculo, incluso cuando no pueden colocar físicamente un peso donde indica el cálculo.
1. Definición: ¿Qué es la corrección dividida?
Una solución de balanceo es siempre un vectorial — tiene una magnitud (cuántos gramos) y una dirección (en qué ángulo del rotor). La respuesta ideal podría ser «42 g a 137°», pero el rotor rara vez coopera: puede no haber pala, agujero ni superficie clara exactamente a 137°. La corrección dividida resuelve ese único vector ideal en dos (o más) vectores componentes que ustedes puede pueden alcanzar, eligiendo sus masas de modo que su suma reproduzca el original.
Este método se utiliza siempre que las restricciones físicas impidan colocar un peso en la ubicación ideal calculada, pero se puedan colocar pesos en dos o más ubicaciones accesibles que, tomadas juntas, produzcan la corrección deseada. Es uno de los «trucos de campo» más utilizados en el balanceo en campo, donde la geometría del rotor es fija y el ingeniero debe trabajar con los puntos de fijación existentes. Como la técnica solo redistribuye una respuesta ya conocida, no cambia la solución subyacente de coeficiente de influencia — simplemente la reempaqueta.
2. ¿Cuándo se utiliza la corrección dividida?
La corrección dividida se vuelve necesaria en varias situaciones comunes, todas las cuales comparten una característica: el ángulo ideal está bloqueado, mientras que los ángulos vecinos están libres.
Obstrucciones en la ubicación ideal
El ángulo de corrección calculado puede coincidir con un agujero de perno, un cuñero, un puerto de aceite, un soporte de montaje de sensor, una abrazadera de anillo de balanceo u otra característica donde añadir o retirar masa sea imposible o inconveniente.
Espacio limitado para un solo peso grande
La corrección calculada puede exigir un solo peso pesado que físicamente no quepa en la ubicación especificada, pero dos pesos más pequeños pueden colocarse en ángulos cercanos sin interferir con las partes adyacentes.
Balanceo en palas de ventilador o impulsores
En ventiladores, sopladores y ruedas de turbina, los pesos a menudo deben fijarse en puntas de pala discretas o rebajes, en lugar de en un borde continuo. La corrección dividida distribuye la masa requerida entre las dos o más palas que flanquean el ángulo ideal. Para rotores con palas y posiciones angulares fijas, nuestro Calculadora de corrección de álabes realiza exactamente esta división en los asientos de pala disponibles más cercanos.
Agujeros o puntos de montaje a intervalos angulares fijos
Muchos rotores tienen agujeros preperforados o posiciones roscadas con un espaciado regular: cada 15°, 30° o 45°. Cuando el ángulo calculado cae entre dos agujeros, la corrección se comparte entre las dos posiciones adyacentes.
Retiro de peso (retiro de material)
Cuando la corrección se realiza perforando o desbarrando metal en lugar de atornillar un peso, las limitaciones de acceso o las preocupaciones estructurales pueden prohibir retirar masa en el ángulo calculado exacto. La misma lógica vectorial permite retirar material en dos ubicaciones accesibles en su lugar.
3. La matemática de la corrección dividida
La corrección dividida se basa en una sola idea que ya utilizan en todas partes en el balanceo: un desbalance — o una corrección — es un vector, y cualquier vector puede resolverse en componentes o reconstruirse a partir de ellos. Los pesos divididos se eligen de modo que su suma vectorial reproduzca exactamente el vector de corrección original.
Principio básico
Si se requiere un peso de corrección de magnitud W en el ángulo θ, puede reemplazarse por dos pesos W₁ y W₂ en los ángulos accesibles θ₁ y θ₂, sujeto a dos condiciones:
- Los ángulos θ₁ y θ₂ están determinados por las posiciones de montaje disponibles, idealmente flanqueando θ.
- La suma vectorial de W₁ en θ₁ y W₂ en θ₂ es igual a W en θ.
Resolver a lo largo y a través de la dirección objetivo da una forma cerrada compacta para una división en dos. Con los desplazamientos angulares β₁ = θ − θ₁ y β₂ = θ₂ − θ medidos a cada lado del objetivo, las masas son W₁ = W · sen β₂ / sen(β₁ + β₂) y W₂ = W · sen β₁ / sen(β₁ + β₂). Tengan en cuenta que cuanto más cerca estén los dos asientos del ángulo objetivo, menor será la masa total W₁ + W₂; cuanto más se separen, más masa total deberán añadir para lograr el mismo efecto neto.
División igual en ángulos simétricos
El caso más simple y común divide un peso entre dos posiciones colocadas simétricamente respecto al objetivo. Si la corrección calculada es 100 g a 45°, pero los pesos solo pueden colocarse a 30° y 60°, ustedes colocan W₁ a 30° y W₂ a 60° y los dimensionan de modo que su suma vectorial sea 100 g a 45°. Como la geometría es simétrica (β₁ = β₂ = 15°), las dos masas resultan iguales, y el cálculo puede hacerse gráficamente en un diagrama polar o con trigonometría simple.
División asimétrica
Cuando los ángulos disponibles no son no simétricos respecto al ángulo ideal, las dos masas difieren y el cálculo es más complejo. Aquí es donde el software del instrumento de balanceo — o una calculadora de descomposición de masa de corrección — justifica su costo, calculando la división con matemática vectorial completa y eliminando el riesgo de un error trigonométrico.
4. Procedimiento práctico para la corrección dividida

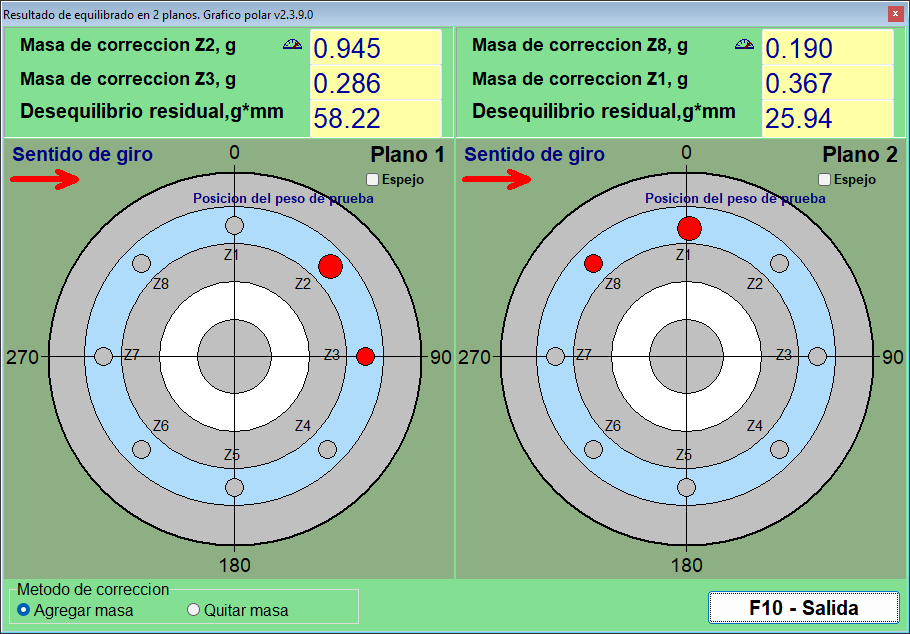

La mayoría de los instrumentos de balanceo modernos incluyen una función de corrección dividida que automatiza el álgebra vectorial. Un flujo de trabajo típico se desarrolla de la siguiente manera.
Paso 1: Calcular la corrección original
Complete el procedimiento normal de balanceo por coeficientes de influencia (para dos planos, el método de tres pasos) para determinar el peso de corrección y el ángulo requeridos para el plano en cuestión.
Paso 2: Identificar las ubicaciones disponibles
Revise el rotor y registre las posiciones angulares donde realmente se pueden colocar los pesos: puntos de montaje accesibles, orificios para pernos o asientos de álabes. Anote las dos posiciones que flanquean más de cerca el ángulo ideal.
Paso 3: Ingresar los parámetros de división
Ingrese el peso de corrección calculado y el ángulo en la función de corrección dividida, luego especifique los dos (o más) ángulos disponibles.
Paso 4: Calcular los pesos divididos
El instrumento devuelve la masa requerida en cada ángulo especificado para reproducir la corrección original.
Paso 5: Instalar y verificar
Coloque los pesos divididos en sus posiciones calculadas y ejecute una verificación prueba de giro para confirmar que el vibración ha disminuido como se predijo. Si queda un pequeño error, una balanceo de ajuste lo corrige.
5. Ejemplo resuelto: Una división en dos direcciones en un ventilador
Considere un trabajo de balanceo en un ventilador de 12 álabes:
- Corrección calculada: 50 g a 35°.
- Restricción: los pesos solo se pueden adjuntar a las puntas de los álabes, que están ubicados cada 30° (0°, 30°, 60°, 90°, …).
- Álabes disponibles: el álabe a 30° y el álabe a 60°, flanqueando el objetivo de 35°.
Aplicando la división con los desplazamientos angulares β₁ = 35° − 30° = 5° y β₂ = 60° − 35° = 25° (por lo tanto β₁ + β₂ = 30°), el instrumento distribuye la masa como:
- Peso a 30° = 50 g × sen 25° / sen 30° ≈ 42,3 g
- Peso a 60° = 50 g × sen 5° / sen 30° ≈ 8,7 g
Estos dos pesos, combinados vectorialmente, reproducen una corrección equivalente de exactamente 50 g a 35°, logrando el balanceo previsto aunque el ángulo ideal exacto fuera inaccesible. Observe que el peso más pesado (42,3 g) se coloca en el álabe más cercano al ángulo objetivo (30° está solo a 5° de 35°, mientras que 60° está a 25°) — el asiento más cercano siempre lleva la mayor parte.
6. Divisiones en tres y múltiples direcciones
Aunque las divisiones en dos direcciones son con mucho las más comunes, una corrección puede, en principio, distribuirse entre tres o más ubicaciones. Hay razones decrecientes para hacerlo:
- Complejidad aumentada: con tres masas desconocidas hay infinitas soluciones matemáticas, por lo que se debe imponer una restricción para elegir una.
- Rendimientos decrecientes: cada ubicación de división adicional agrega manejo y registro sin una ganancia proporcional en la calidad del balanceo.
- Acumulación de errores: más pesos significan más posibilidades de que se introduzca un error angular o de masa.
En la práctica, las divisiones en tres direcciones aparecen ocasionalmente en ruedas de turbinas o ventiladores de múltiples álabes, pero cualquier cosa más allá de tres generalmente indica que se debe considerar un plano de corrección o esquema de fijación diferente.
7. Ventajas y limitaciones
Ventajas
- Flexibilidad práctica: permite finalizar un trabajo de balanceo incluso cuando la ubicación ideal está bloqueada.
- Mantiene la efectividad: cuando se calcula correctamente, una división es matemáticamente idéntica a una corrección de un solo punto.
- Nativa para el trabajo en campo: es una herramienta esencial para el balanceo en campo, donde la geometría fija y las obstrucciones son la norma y no la excepción.
Limitaciones
- Mayor complejidad de instalación: se deben medir, manipular y ajustar más pesos, lo que aumenta la posibilidad de error.
- Sensibilidad a los errores: un error en cualquiera de las masas divididas o en el ángulo puede dejar la corrección incompleta o incluso agregar vibración.
- No siempre es factible: si los únicos ángulos disponibles están lejos del ideal, la masa total crece mucho y la división se vuelve impráctica; un plano alternativo puede ser la mejor respuesta.
- Sensibilidad a la posición radial: la división estándar asume que todos los pesos comparten el mismo radio. Si los asientos disponibles se encuentran en radios diferentes, cada contribución debe escalarse según su propio radio antes de sumar los vectores.
8. Mejores prácticas
Para que la corrección dividida sea confiable:
- Utilice el software del instrumento: confíe en la función de división integrada o en una calculadora vectorial en lugar de cálculos mentales, que son propensos a errores en condiciones de campo.
- Minimice la desviación angular: elija ángulos de división lo más cercanos posible al ideal. Las dispersiones amplias requieren más masa total y amplifican el efecto de pequeños errores.
- Verifique las posiciones angulares: mida y marque los ángulos reales con precisión; incluso unos pocos grados de error desplazan notablemente el vector resultante.
- Mantenga la consistencia radial: siempre que sea posible, coloque todos los pesos divididos al mismo radio desde la línea central del rotor.
- Documente exhaustivamente: registre el cálculo de la división y las posiciones instaladas para referencia futura y solución de problemas.
9. Relación con otros conceptos de balanceo
La corrección dividida se basa en los mismos fundamentos vectoriales que atraviesan todo el trabajo de balanceo. Un dominio sólido de suma vectorial, de las relaciones de fase, y de la lectura de un diagrama polar es lo que permite a un ingeniero aplicar — y, cuando los resultados sorprenden, solucionar problemas — una división con confianza. En el campo, la técnica se combina naturalmente con el flujo de trabajo de un analizador portátil de dos canales como el Balanset-1A: el instrumento calcula la corrección ideal a partir de los amplitud y fase, usted le indica qué asientos de álabes o agujeros son accesibles, y devuelve las masas divididas para instalarlas en el lugar; no es necesario perforar el rotor en un ángulo incómodo solo para satisfacer las matemáticas.
