Razumevanje korekcije razcepa pri uravnoteženju rotorja
Popravek razdelitve je praktično uravnoteženje tehnika, pri kateri se izračuna en sam korekcijska teža je razdeljena na dve ali več manjših uteži, nameščenih na različnih kotnih položajih na rotorju. Mase in koti teh deljenih uteži so določeni po načelih seštevanje vektorjev, tako da je njihov skupni učinek matematično enakovreden prvotni enojni uteži. Skratka, z deljenim popravkom lahko dosežete natančen popravek, ki ga zahteva izračun, tudi če fizično ne morete postaviti uteži na mesto, kjer je točka izračuna.
1. Opredelitev: Kaj je deljena korekcija?
Rešitev za uravnoteženje je vedno vektor - ima velikost (koliko gramov) in smer (pod kakšnim kotom na rotorju). Idealen odgovor bi bil “42 g pod kotom 137°”, vendar sam rotor le redko sodeluje: morda ni lopatice, luknje ali proste površine pod kotom 137°. Razdeljeni popravek razreši ta en idealni vektor na dva (ali več) sestavnih vektorjev, ki jih lahko in izberejo svoje mase tako, da se njihova vsota ujema z izvirnikom.
Ta metoda se uporablja, kadar fizične omejitve preprečujejo namestitev uteži na idealno izračunano mesto, vendar je mogoče uteži namestiti na dve ali več dostopnih mest, ki skupaj zagotavljajo želeni popravek. To je ena najpogosteje uporabljenih “terenskih napak” v realnem svetu. uravnoteženje polja, kjer je geometrija rotorja fiksna in mora inženir delati z obstoječimi pritrdilnimi točkami. Ker tehnika samo prerazporedi že znani odgovor, ne spremeni osnovnega koeficient vpliva rešitev - preprosto jo prepakira.
2. Kdaj se uporablja deljeni popravek?
Korekcija delitve je potrebna v več pogostih primerih, ki imajo skupno značilnost: idealni kot je blokiran, medtem ko so sosednji koti odprti.
ovire na idealnem mestu
Izračunani korekcijski kot lahko sovpada z luknjo za vijak, utor za ključ, odprtino za olje, nastavkom za pritrditev senzorja, objemko ravnotežnega obroča ali drugim elementom, kjer dodajanje ali odvzemanje mase ni mogoče ali priporočljivo.
Omejen prostor za eno veliko utež
Izračunani popravek lahko zahteva eno samo težko utež, ki se fizično ne bo prilegala na določeno mesto, vendar lahko pod bližnjimi koti namestite dve manjši uteži, ne da bi se pri tem poškodovali sosednji deli.
Izravnava lopatic ventilatorja ali rotorjev
Pri ventilatorjih, puhalnikih in turbinskih kolesih je treba uteži pogosto pritrditi na posamezne konice lopatic ali žepe in ne na neprekinjen obod. Razdeljena korekcija razporedi potrebno maso med dve ali več lopatic, ki se raztezajo pod idealnim kotom. Za rotorje z lopaticami s fiksnim kotnim položajem je naša Kalkulator korekcije rezila izvede točno to razdelitev na najbližje razpoložljive sedeže rezil.
4. Luknje ali pritrdilne točke pri fiksnih kotnih intervalih
Številni rotorji imajo vnaprej izvrtane luknje ali mesta z navojem v rednih razmikih - vsakih 15°, 30° ali 45°. Če izračunani kot pade med dve luknji, se popravek razdeli med dve sosednji poziciji.
Odstranjevanje teže (odstranjevanje materiala)
Kadar se korekcija izvede z vrtanjem ali brušenjem kovine in ne z vijačenjem uteži, lahko omejitve dostopa ali strukturni pomisleki onemogočijo odstranitev mase pod natančno izračunanim kotom. Ista logika vektorjev omogoča, da se namesto tega material odstrani na dveh dosegljivih mestih.
3. Matematika deljenega popravka
Deljeni popravek temelji na eni sami ideji, ki jo že uporabljate pri uravnoteženju: neravnovesje - ali popravek - je vektor, vsak vektor pa je mogoče razrešiti na komponente ali ga iz njih sestaviti. Razdeljene uteži so izbrane tako, da njihova vektorska vsota natančno reproducira prvotni vektor popravka.
Osnovno načelo
Če je korekcijska utež velikosti Z se zahteva pod kotom θ, se lahko nadomesti z dvema utežema W₁ in . W₂ pod dostopnimi koti θ₁ in . θ₂, pod dvema pogojema:
- Koti θ₁ in . θ₂ so odvisni od razpoložljivih montažnih položajev, najbolje je, da so nameščeni ob θ.
- Vektorska vsota W₁ pri θ₁ in . W₂ pri θ₂ je enak . Z pri θ.
Reševanje vzdolž in čez ciljno smer daje kompaktno zaprto obliko za dvosmerni razcep. Pri kotnih odmikih β₁ = θ - θ₁ in β₂ = θ₂ - θ, merjenih na obe strani tarče, sta masi W₁ = W - sin β₂ / sin(β₁ + β₂) in W₂ = W - sin β₁ / sin(β₁ + β₂). Upoštevajte, da bližje ko sta sedeža ciljnemu kotu, manjša je skupna masa W₁ + W₂; bolj ko sta razpršena, večjo skupno maso morate dodati, da dosežete enak neto učinek.
Enakomerna delitev pod simetričnimi koti
V najpreprostejšem in najpogostejšem primeru se utež razdeli med dva položaja, ki sta simetrično postavljena glede na cilj. Če je izračunani popravek 100 g pri 45°, uteži pa lahko ležijo le pri 30° in 60°, postavite W₁ pri 30° in W₂ pod kotom 60° in jih povečajte tako, da bo njihova vektorska vsota pod kotom 45° enaka 100 g. Ker je geometrija simetrična (β₁ = β₂ = 15°), sta masi enaki, aritmetiko pa lahko grafično izvedemo na polarni diagram ali s preprosto trigonometrijo.
Asimetrična razdelitev
Ko so razpoložljivi koti ne simetrični glede na idealni kot, se masi razlikujeta in izračun je bolj zapleten. Pri tem je treba uporabiti programsko opremo tehtnice - ali namensko kalkulator za korekcijsko masno razgradnjo - zasluži svoj denar, saj izračunava delitev s popolno vektorsko matematiko in odpravlja tveganje trigonometričnega zdrsa.
4. Praktični postopek za korekcijo razcepa
Večina sodobnih instrumentov za uravnoteženje vključuje funkcijo korekcije razcepa, ki avtomatizira vektorsko algebro. Tipičen potek dela je naslednji.
Korak 1 - Izračunajte prvotni popravek
Izvedite običajni postopek izravnave koeficientov vpliva (za dve ravnini metoda treh prehodov), da določite zahtevano korekcijsko težo in kot za zadevno letalo.
Korak 2 - Določitev razpoložljivih lokacij
Preglejte rotor in zabeležite kotne položaje, kamor je mogoče dejansko namestiti uteži: dostopne montažne točke, luknje za vijake ali sedeže lopatic. Upoštevajte dva položaja, ki sta najbližje idealnemu kotu.
Korak 3 - Vnesite parametre razdelitve
V funkcijo deljene korekcije vnesite izračunano korekcijsko težo in kot, nato pa določite dva (ali več) razpoložljivih kotov.
Korak 4 - Izračun uteži razdelitve
Instrument vrne maso, ki je potrebna pri vsakem določenem kotu za reprodukcijo prvotnega popravka.
Korak 5 - Namestitev in preverjanje
Prilagodite uteži delitve na izračunane položaje in izvedite preverjanje. preizkusna vožnja za potrditev vibracije se je po napovedih zmanjšala. Če ostane majhna napaka, se ravnotežje trima ga očisti.
5. Delovni primer: Dvosmerna delitev na ventilatorju
Razmislite o uravnoteženju ventilatorja z 12 lopaticami:
- Izračunani popravek: 50 g pri 35°.
- Omejitev: Uteži je mogoče pritrditi le na konice rezil, ki so nameščene vsakih 30° (0°, 30°, 60°, 90°, ...).
- Na voljo so rezila: rezilo pod kotom 30° in rezilo pod kotom 60°, pri čemer je cilj 35°.
Ob uporabi delitve instrument razdeli maso približno takole:
- Teža pri 30° ≈ 30 g
- Teža pri 60° ≈ 25 g
Ti dve uteži, združeni vektorsko, pri 35° ustvarita enakovreden popravek približno 50 g, s čimer se doseže predvideno ravnovesje, čeprav natančnega idealnega kota ni bilo mogoče doseči. Opazite, da je težja utež (30 g) nameščena na rezilu bližje ciljni kot (30° je od 35° oddaljen le 5°, 60° pa 25°) - bližji sedež ima vedno večji delež.
6. Tri- in večstranske delitve
Čeprav je najpogostejša razdelitev v dveh smereh, je popravek načeloma mogoče razdeliti na tri ali več lokacij. Razlogov za to je vedno manj:
- Večja kompleksnost: s tremi neznanimi masami obstaja neskončno veliko matematičnih rešitev, zato je treba izbrati eno od njih.
- Zmanjševanje donosnosti: vsaka dodatna lokacija za delitev poveča obseg manipulacije in knjigovodstva, ne da bi se sorazmerno povečala kakovost bilance.
- Kopičenje napak: več uteži pomeni več možnosti za nastanek kotne ali masne napake.
V praksi se pri turbinskih kolesih ali ventilatorjih z več lopaticami občasno pojavijo tristranske delitve, vendar vse, kar je več kot tri, običajno pomeni, da je treba uporabiti drugo korekcijska ravnina ali shemo pritrditve.
7. Prednosti in omejitve
Prednosti
- Praktična prilagodljivost: omogoča, da se delo z ravnotežjem zaključi, tudi če je idealno mesto blokirano.
- Ohranja učinkovitost: ob pravilnem izračunu je delitev matematično enaka popravku v eni točki.
- Domače za delo na terenu: je bistveno orodje za uravnoteženje na terenu, kjer so fiksna geometrija in ovire prej pravilo kot izjema.
Omejitve
- Večja zahtevnost namestitve: več uteži je treba izmeriti, obdelati in namestiti, kar povečuje možnost napake.
- Občutljivost za napake: zaradi napake v masi ali kotu delitve je lahko popravek nepopoln ali celo poveča vibracije.
- Ni vedno izvedljivo: če so edini razpoložljivi koti daleč od idealnih, se skupna masa poveča in delitev postane nepraktična - alternativna ravnina je lahko boljši odgovor.
- Občutljivost za radialni položaj: standardna razdelitev predvideva, da imajo vse uteži enak polmer. Če imajo razpoložljivi sedeži različne polmere, je treba pred seštevanjem vektorjev vsak prispevek skalirati s svojim polmerom.
8. Najboljše prakse
Za zanesljiv popravek delitve:
- Uporabite programsko opremo instrumenta: se zanašajte na vgrajeno funkcijo deljenja ali vektorski kalkulator in ne na miselno aritmetiko, ki je v terenskih razmerah nagnjena k napakam.
- Zmanjšajte kotno odstopanje: izberite kote razdelitve, ki so čim bližje idealnim. Široki razmiki zahtevajo večjo skupno maso in povečajo učinek majhnih napak.
- Preverite kotne položaje: natančno izmerite in označite dejanske kote - že nekaj stopinj napake opazno spremeni rezultatni vektor.
- Ohranite radialno doslednost: če je mogoče, postavite vse deljene uteži na enak radij od središčne osi rotorja.
- Temeljito dokumentirajte: zabeležite izračun razdelitve in položaje po namestitvi za poznejše sklicevanje in odpravljanje težav.
9. Povezava z drugimi koncepti uravnoteženja

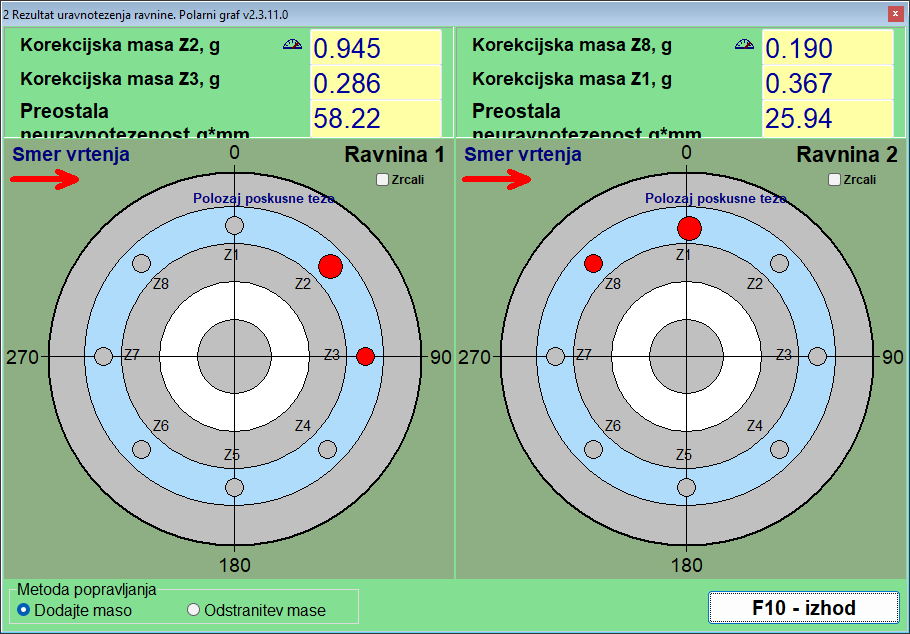

Popravek razcepa temelji na istih vektorskih osnovah, ki so značilne za vsa dela, povezana z uravnoteženjem. Dobro razumevanje seštevanje vektorjev, iz fazni odnosi, in branja polarni diagram je tisto, kar inženirju omogoča zanesljivo uporabo - in, če rezultati presenetijo, odpravljanje težav - razcepa. Na terenu se ta tehnika naravno poveže z delovnim postopkom prenosnega dvokanalnega analizatorja, kot je npr. Balanset-1A: instrument izračuna idealno korekcijo iz izmerjenega amplituda in faza, mu poveste, katere sedeže ali luknje lopatic je mogoče doseči, in vrne deljene mase, ki se prilegajo na kraju samem - rotorja ni treba vrtati pod nerodnim kotom, da bi zadostili matematičnim izračunom.
