Povești reale din suportul tehnic. Fiecare vine cu o lecție.
Cazul 1. Recordul: un rotor de 24 de tone (India, fabrică de zahăr)

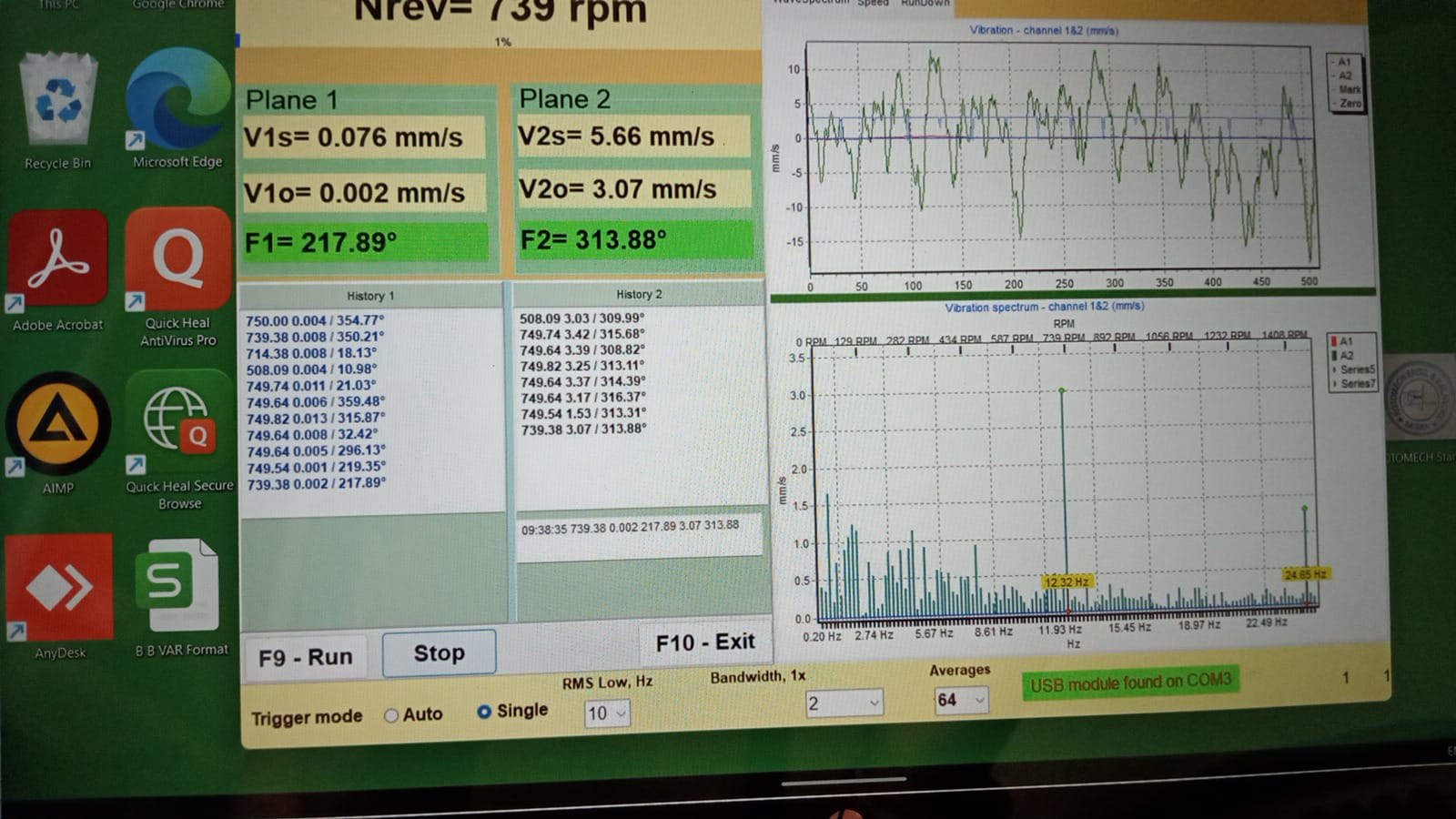

Un desfibrator (tocător de trestie), masa rotorului 24.000 kg, ~750 rpm. Vibrație inițială 3,2–5,7 mm/s.

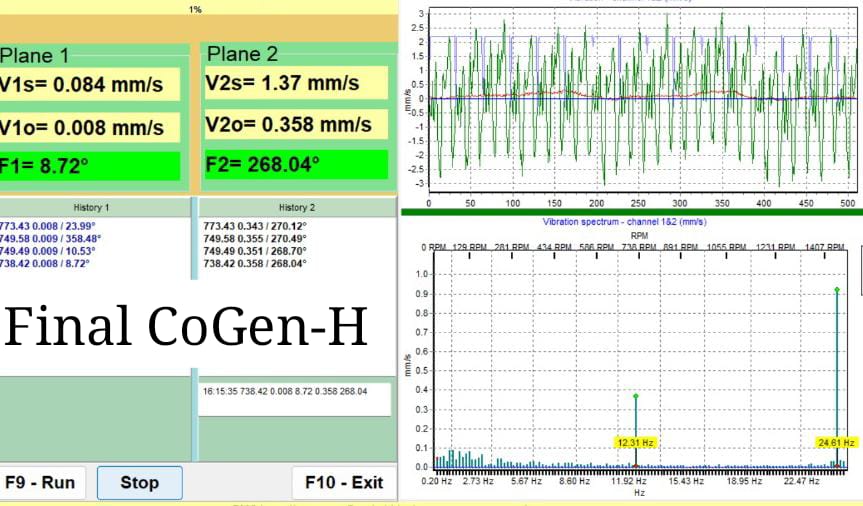

Echilibrare prin metoda standard: greutate de probă, calcul, 7,8 kg instalate la 270°. Rezultat — 0,47 mm/s.

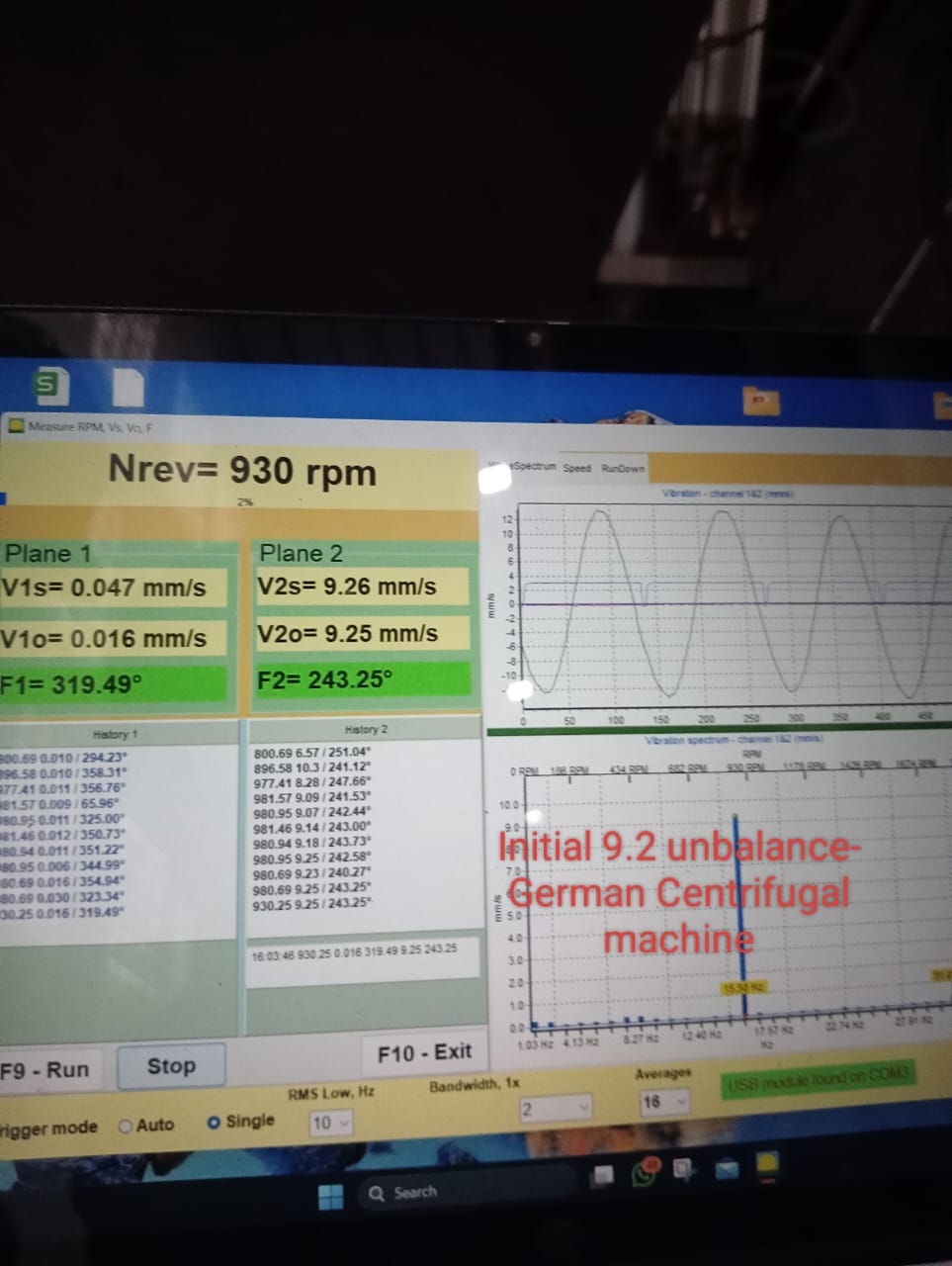

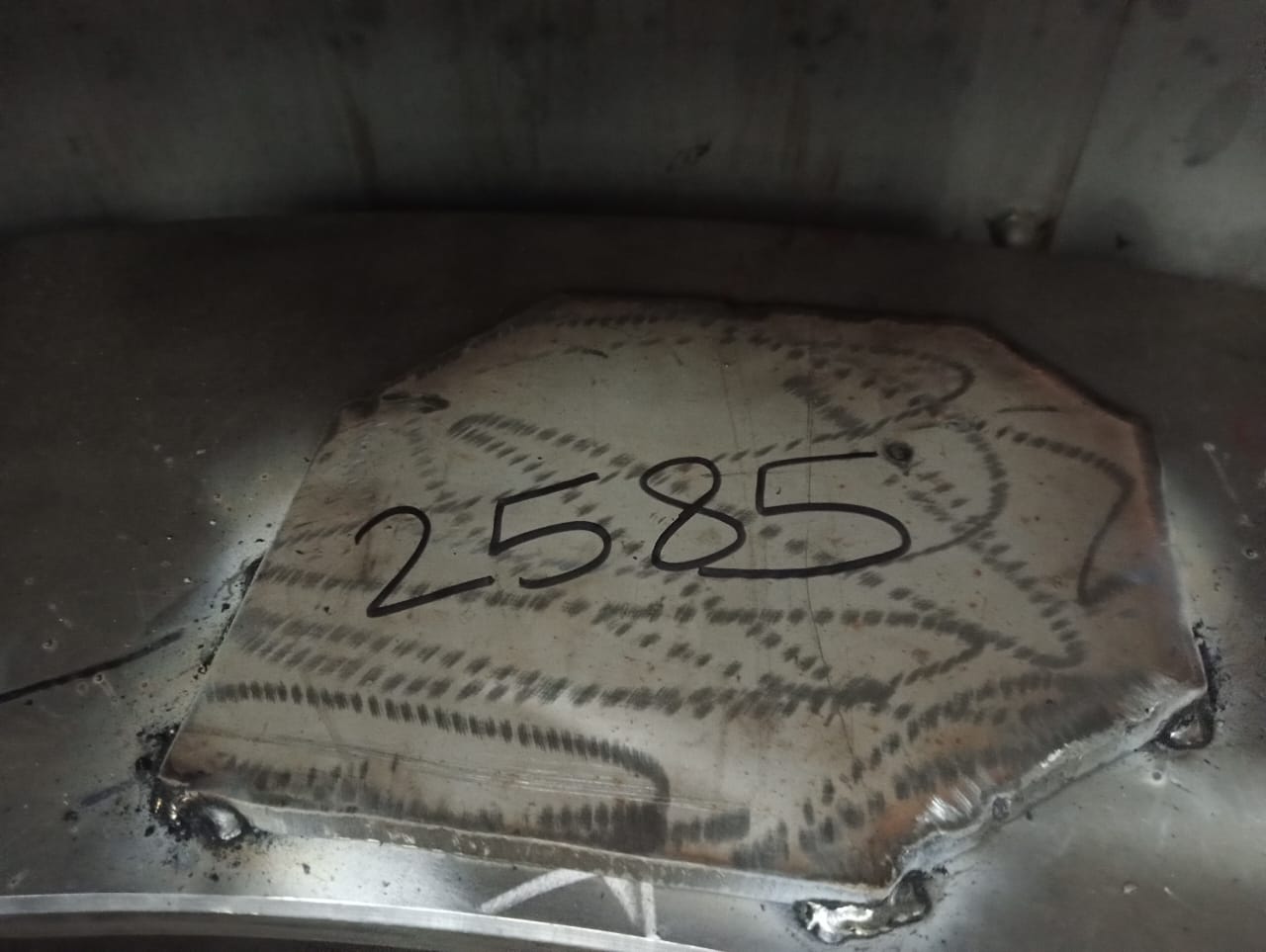

Lecție: metoda coeficienților de influență nu limitează masa rotorului — cresc doar greutățile. Aceeași fabrică a echilibrat și centrifuge germane — inițial 9,26 mm/s, corectate cu o placă de 2585 g în interiorul coșului:

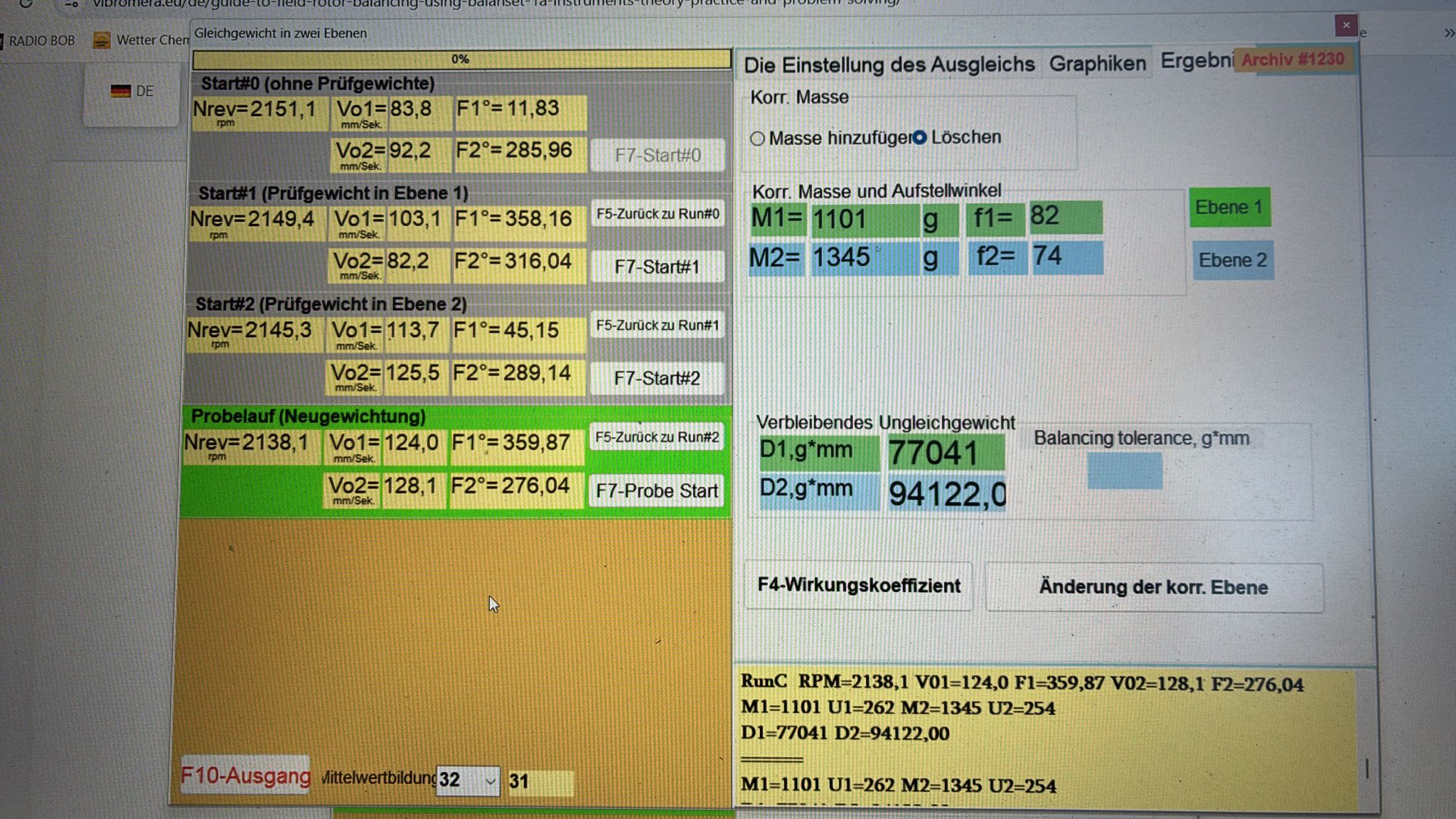

Cazul 2. Un mulcitor Seppi: caseta de bifare care a costat o săptămână (Germania)
Un mulcitor Seppi, vibrație inițială 83–128 mm/s — extremă. Programul a calculat greutăți, clientul le-a sudat — fără succes.

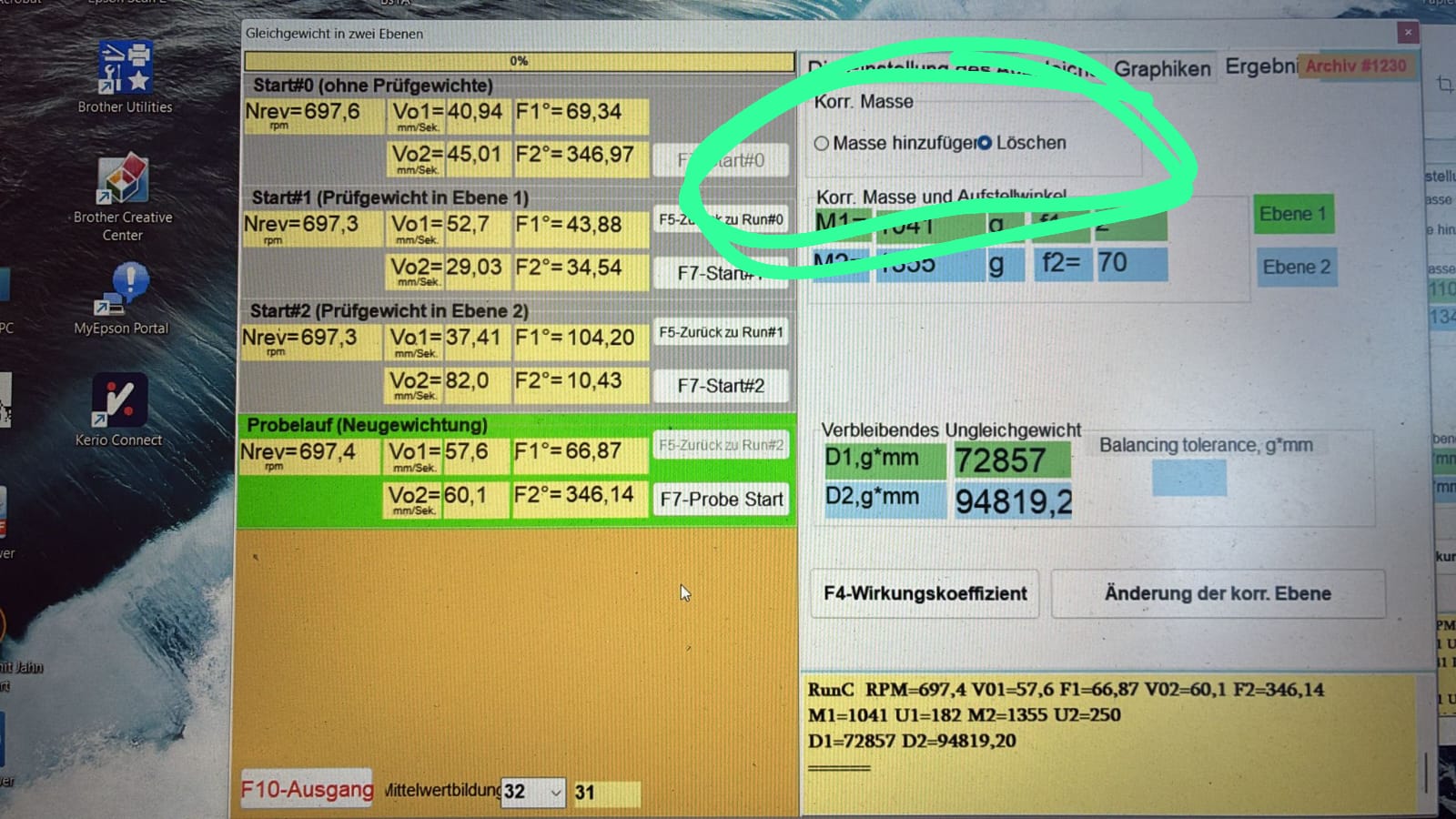

Cauza se ascundea în setări: caseta de bifare “remove mass” era bifată în timp ce clientul adăuga greutate — semnul era inversat.

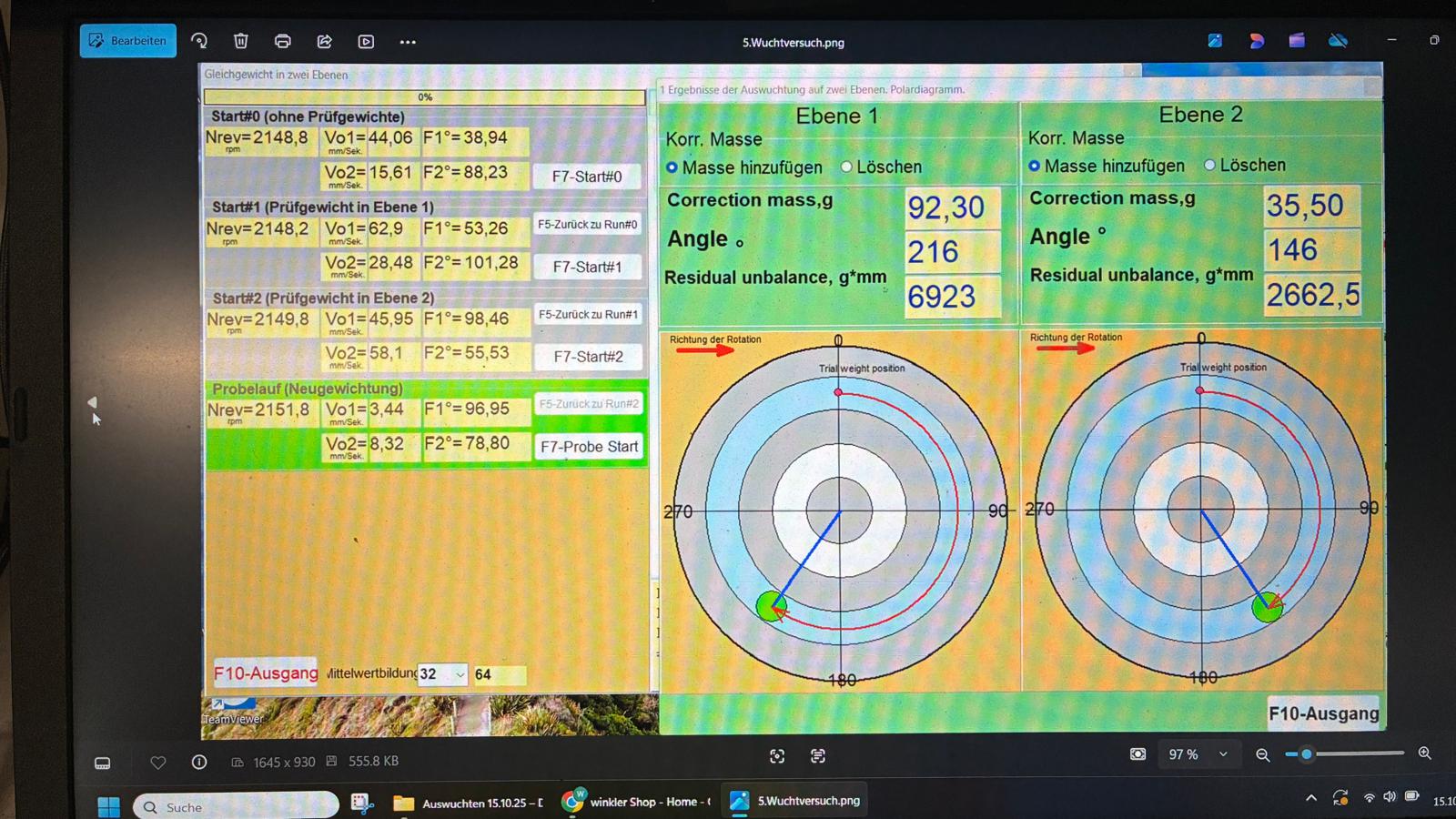

După corectare: echilibrare la 700–900 rpm, jumătate din masa calculată, rezultat final 3,4 / 8,3 mm/s — “Der Mulcher läuft spürbar sehr ruhig”; atât clientul, cât și beneficiarul său, mulțumiți.
Lecție: verificați setarea metodei de corecție înainte de a începe. Și: peste 50 mm/s — întotdeauna echilibrare în două etape, la turație redusă.
Cazul 3. Tahometrul a văzut două găuri în fulie (Elveția)

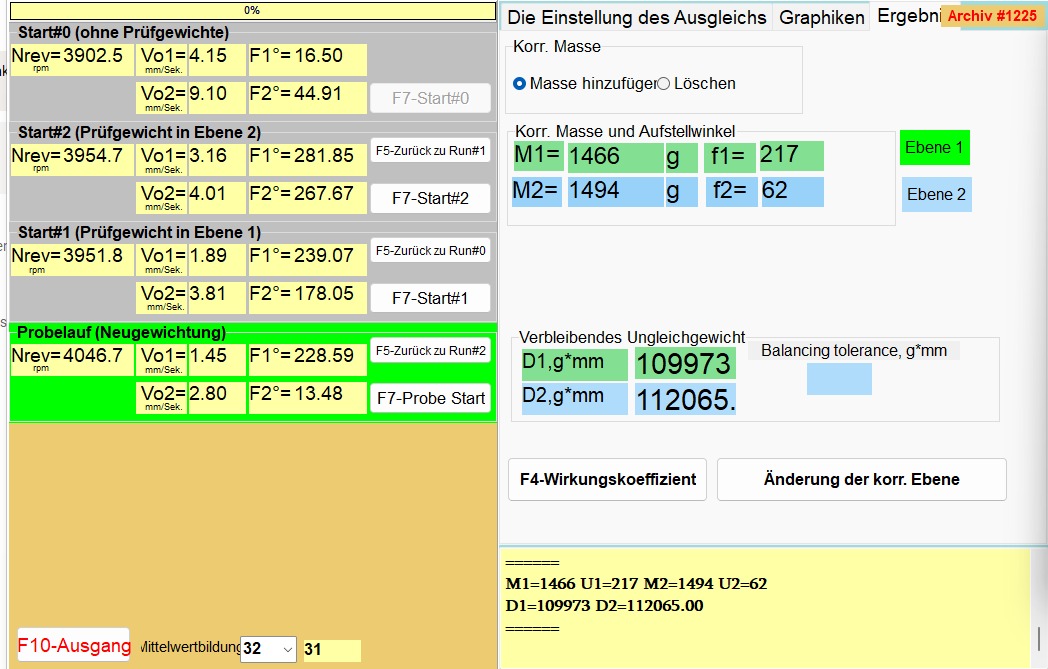

Un mulcitor nu se echilibra de luni de zile: programul cerea mase uriașe (1466/1494 g), iar turația citită era de ~4000.

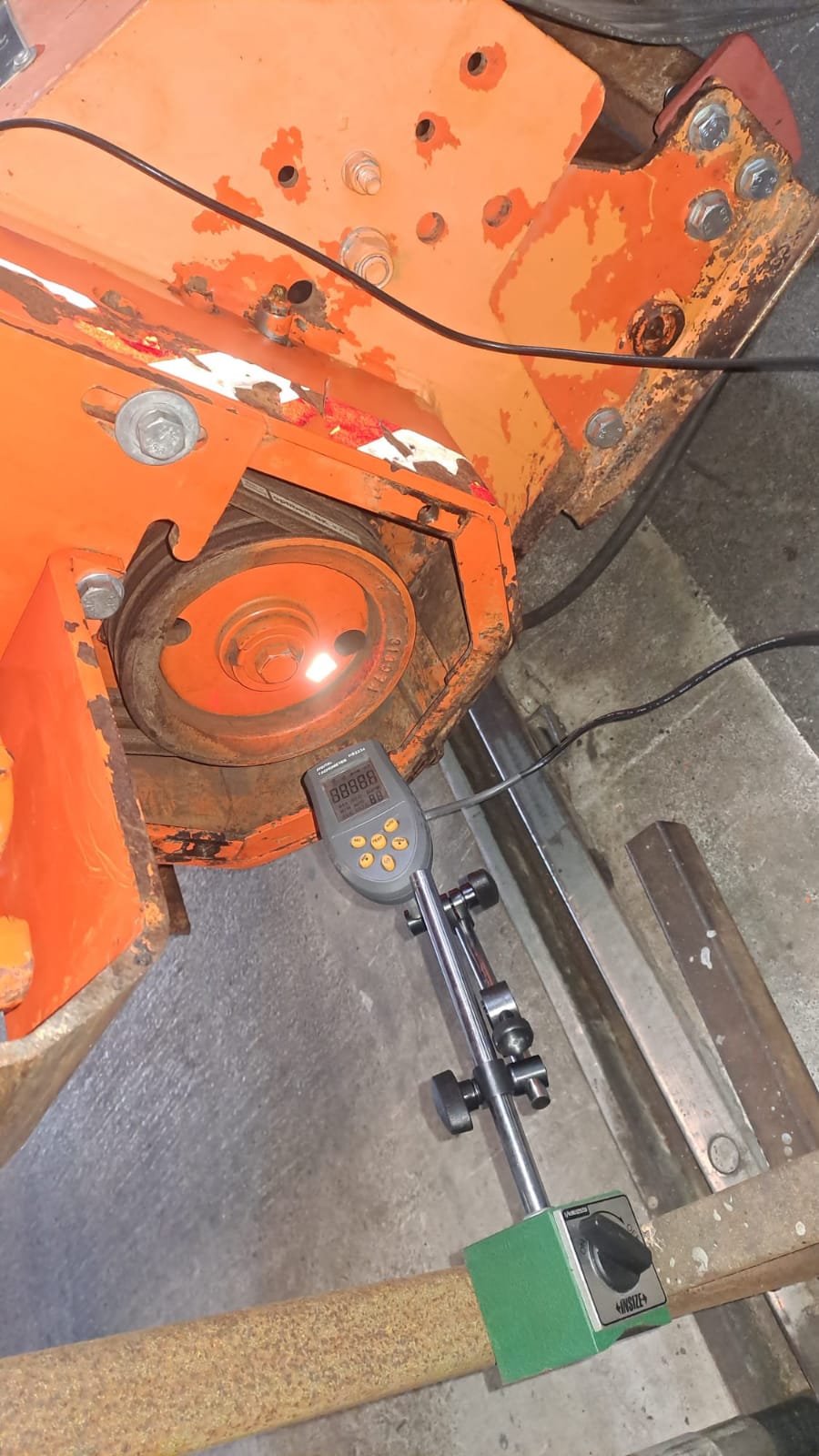

Dintr-o fotografie a instalației, Nikolai a observat: fulia are două găuri, iar tahometrul le-a detectat ca două marcaje — turația s-a dublat, iar faza a devenit lipsită de sens.
Lecție: dacă turația din program diferă de cea reală printr-un factor întreg — căutați “marcaje” suplimentare (găuri, reflexii, palete). Verificați întotdeauna turația afișată față de cea reală.
Cazul 4. “Dezechilibru” care s-a dovedit a fi un ambreiaj distrus (SUA)
Un tambur de tocător Morbark M15. Prima lucrare de echilibrare din viața clientului — și imediat un caz dificil: citiri instabile, mase care nu convergeau. Spectrul arăta vârful principal la ~70 Hz (≈4000 rpm), față de o turație de lucru de 1800 — sursa nu era rotorul.

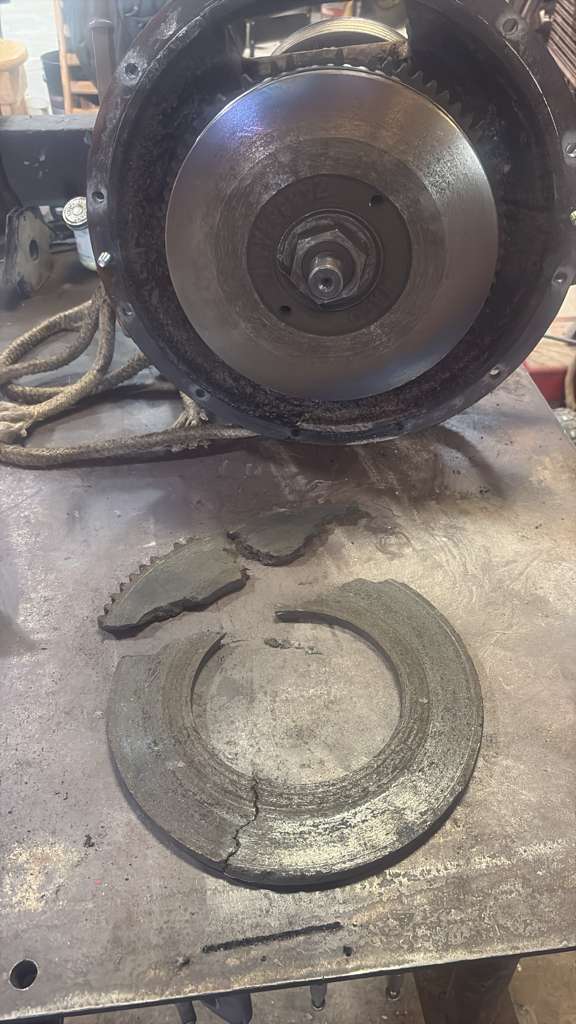

După o lună de căutări, ambreiajul a fost deschis: discul dublu era distrus în interior, invizibil din exterior.

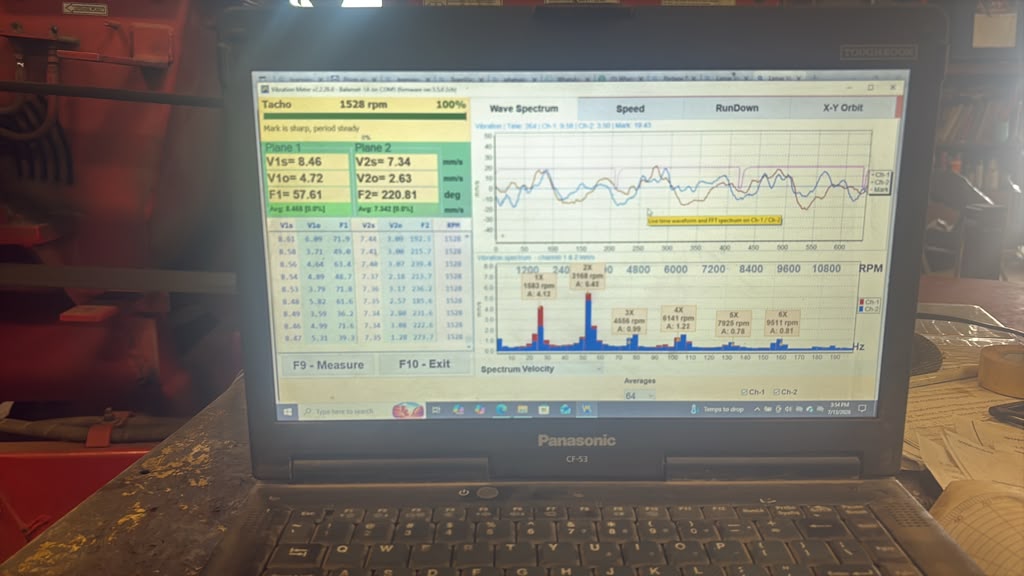

După înlocuirea ambreiajului, vibrația a scăzut de la ~14 la 3–4 mm/s chiar înainte de echilibrare. Restul a fost citit din spectru: 2x mai mare decât 1x → dezaliniere/joc; prea devreme pentru echilibrare.
Lecție: citirile instabile = o problemă mecanică. Spectrul răspunde la întrebarea “cine provoacă vibrația” înainte să sudați prima greutate.
Cazul 5. Rezonanța unei scări, nu dezechilibru (Belgia, combină)

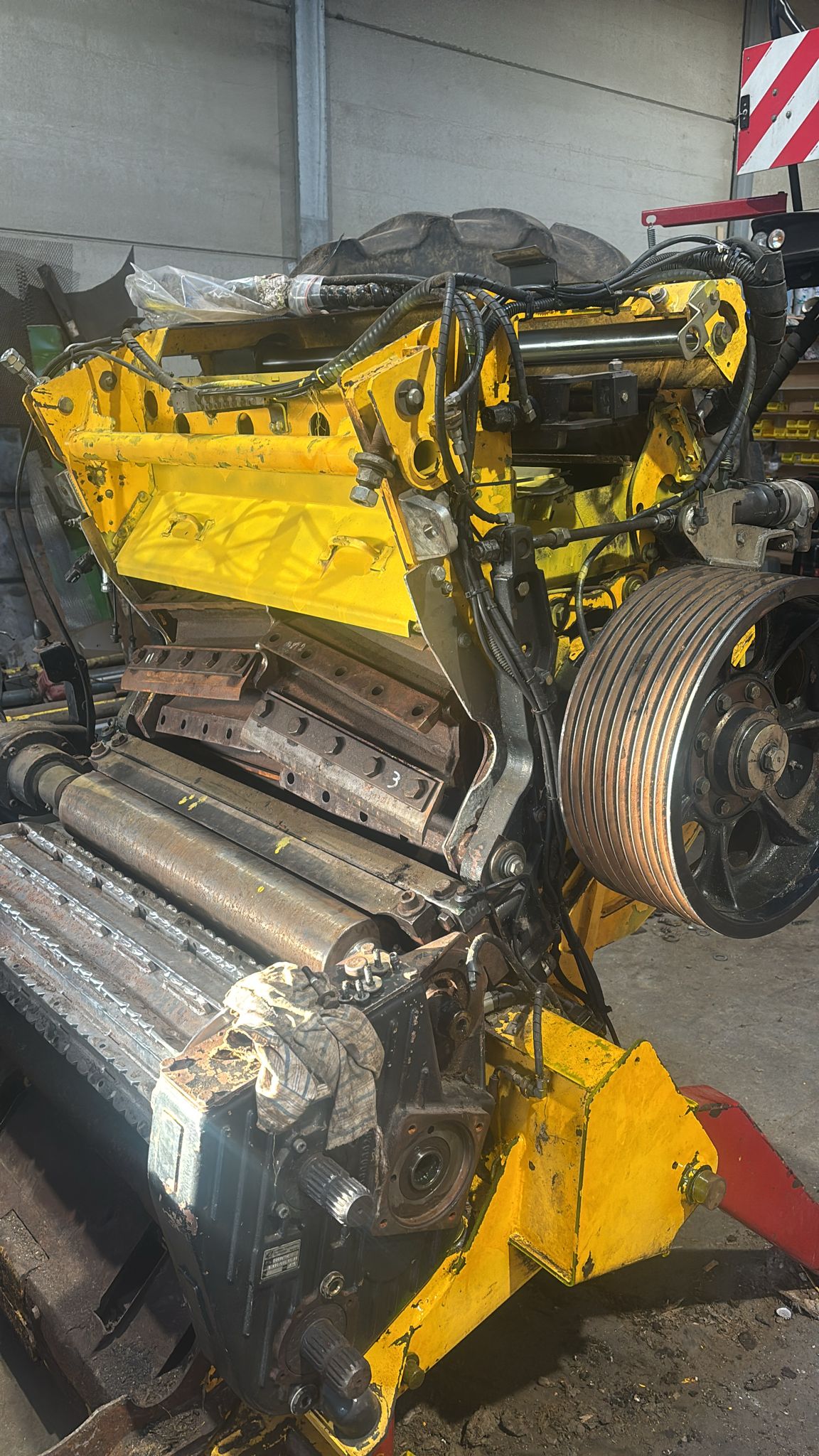

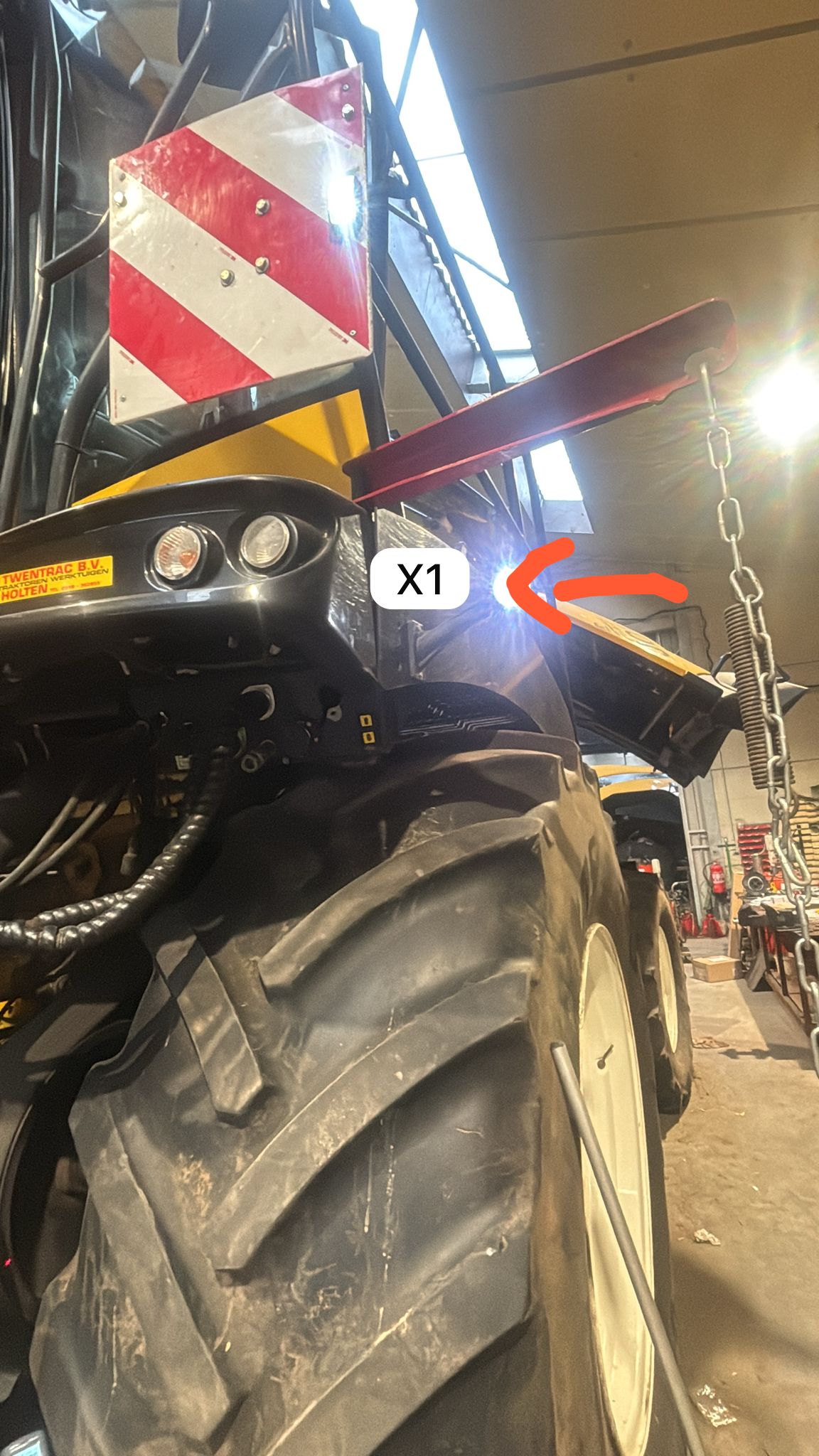

Un tambur de combină de recoltat furaje, după repararea suporturilor cuțitelor (suporturi noi, sudate, ~500 g dezechilibru). Pe lagărele tamburului — 0,3–0,5 mm/s (excelent), dar pe scară/cabină — până la 9 mm/s.
Regula: vibrația trebuie să scadă pe măsură ce vă îndepărtați de rotor. Dacă aceasta crește — este vorba de o rezonanță structurală. Clientul a găsit o țeavă ruptă și șuruburi de fixare rupte. După reparație: 0,9 / 1,6 mm/s.
Lecție: măsurați în mai multe puncte. Dacă vibrează mai puternic departe de rotor decât la suporturi, nu este nimic de echilibrat — căutați rezonanța structurală.
Cazul 6. Un arbore îndoit: echilibrare cu “reducere” mecanică (Franța)

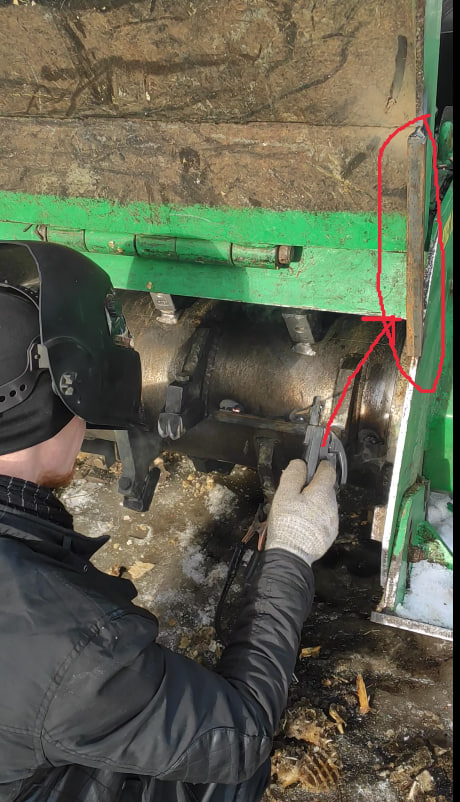

Un mulcitor cu un rotor grav îndoit. Inițial 25 și 40 mm/s. Urmând sfaturile suportului tehnic: început la o turație redusă de 600–700 rpm, RunDown pentru identificarea rezonanțelor, senzori mutați în poziție orizontală, clapeta slăbită sudată de carcasă. Rezultat: 3 și 11 mm/s — plafonul pentru un arbore îndoit; clientul a fost mulțumit și a plătit cash pe loc.
Lecție: un rotor deformat nu poate fi echilibrat complet — o parte din “dezechilibru” este geometrică. Rezultatul onest: reducere până la un nivel acceptabil și spunerea adevărului clientului despre arbore.
Cazul 7. Epopeea celor 120 mm/s (Spania)
Un mulcitor de 230 cm: vibrație de până la 120 mm/s, rezonanțe aproape peste tot, 2 mm joc la lagăre, fus de arbore uzat, fisuri în carcasă.
Ce s-a făcut, în ordine:
- Lagăre înlocuite (de două ori), fusul arborelui reîncărcat prin sudură și reprelucrat.

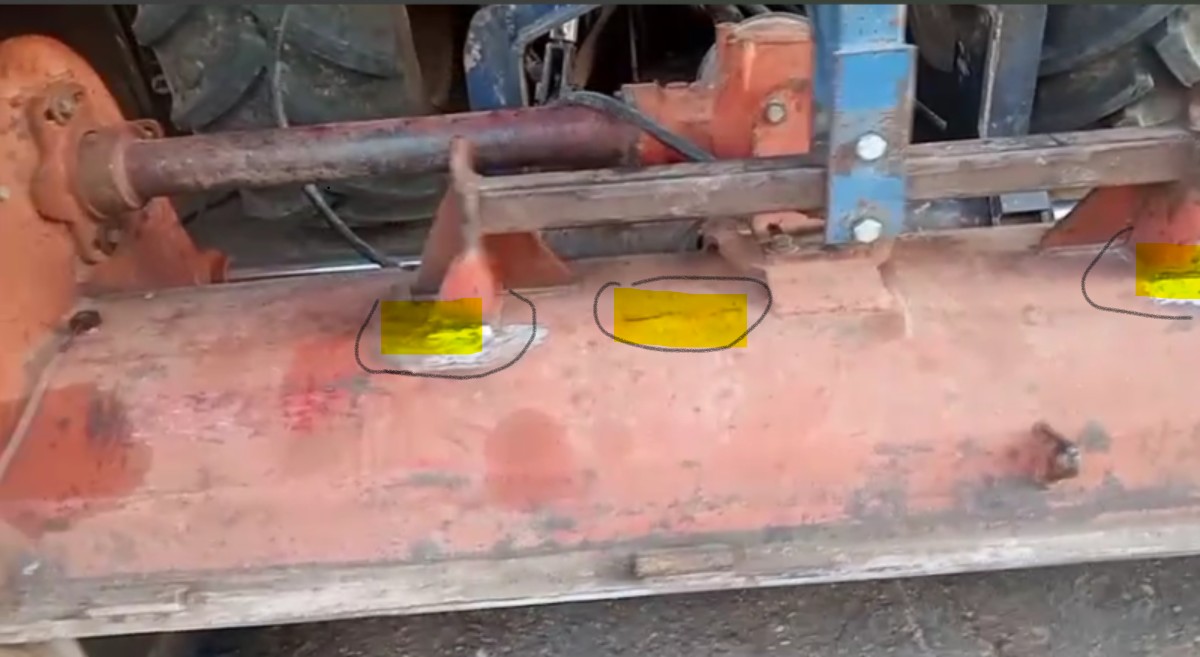

- Fisuri sudate, clapeta sudată.
- Echilibrat în etape, la 950–1000 rpm, instalând 1/3–1/2 din masă.
Rezultatul la turația de lucru de 1600 rpm: 16 și 18 mm/s — nu ideal, dar mașina a devenit funcțională. Clientul: “dacă nu era ajutorul vostru, nu aș fi reușit”.
Lecție din aceeași discuție: “practic fiecare al doilea mulcitor se echilibrează abia după înlocuirea ambelor seturi de lagăre; pe locul al doilea se află fisurile în carcasă”.

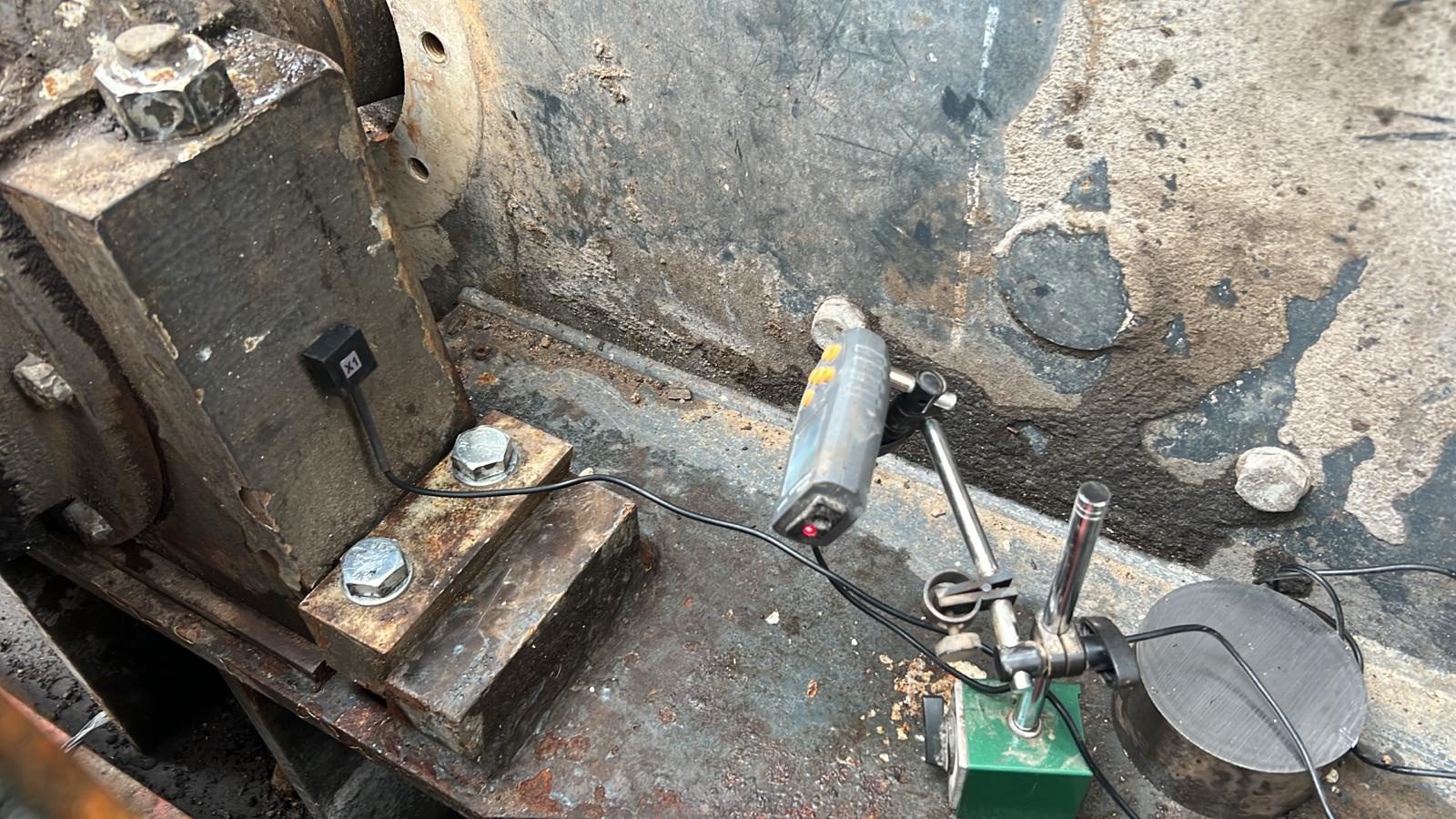

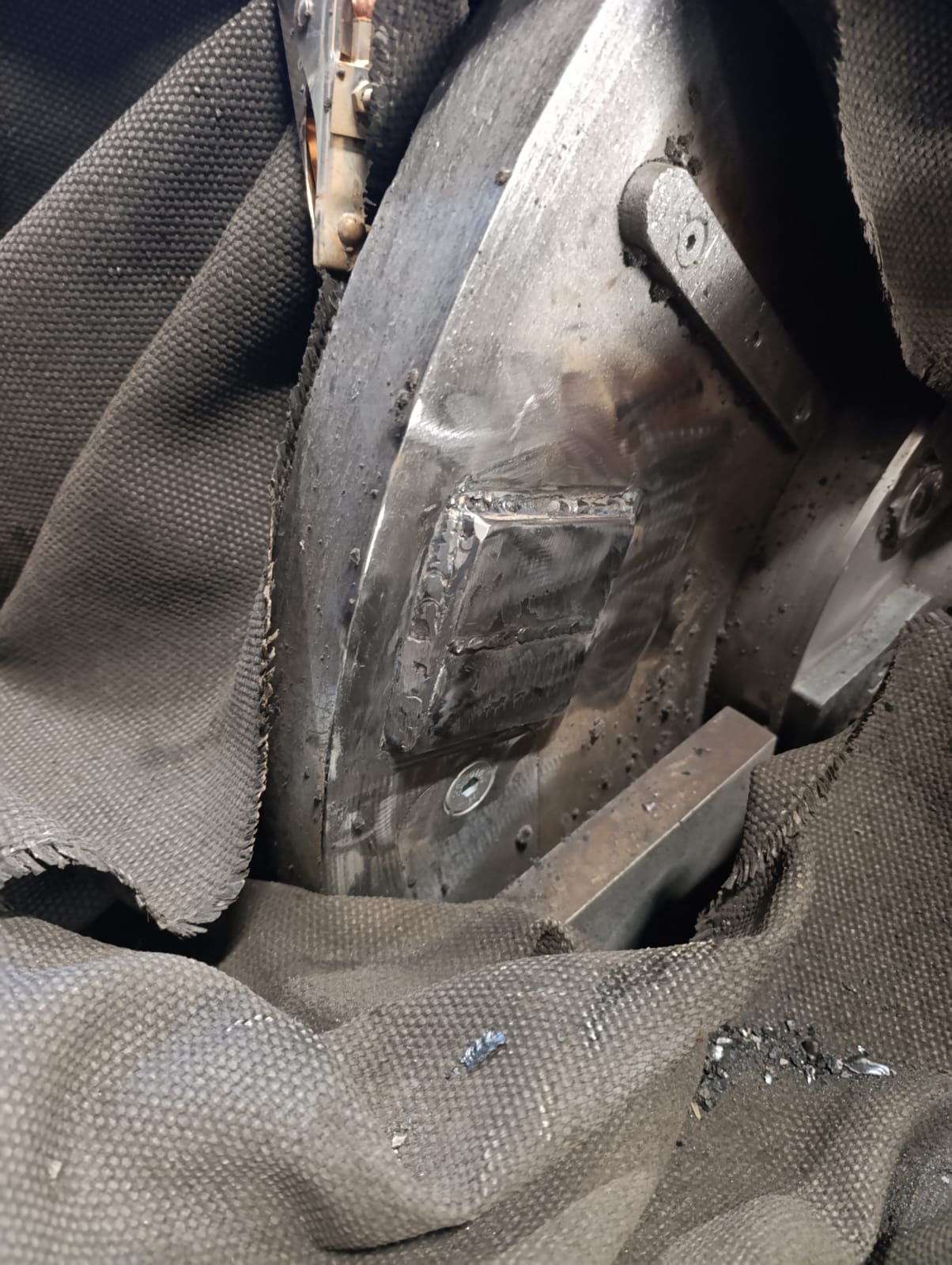

Cazul 8. Un rotor de concasor de 4500 kg, în trei zile (Franța)
O luptă de două zile: rotorul cu ciocane s-a comportat neliniar; după corecție, un plan s-a înrăutățit. Constatările:

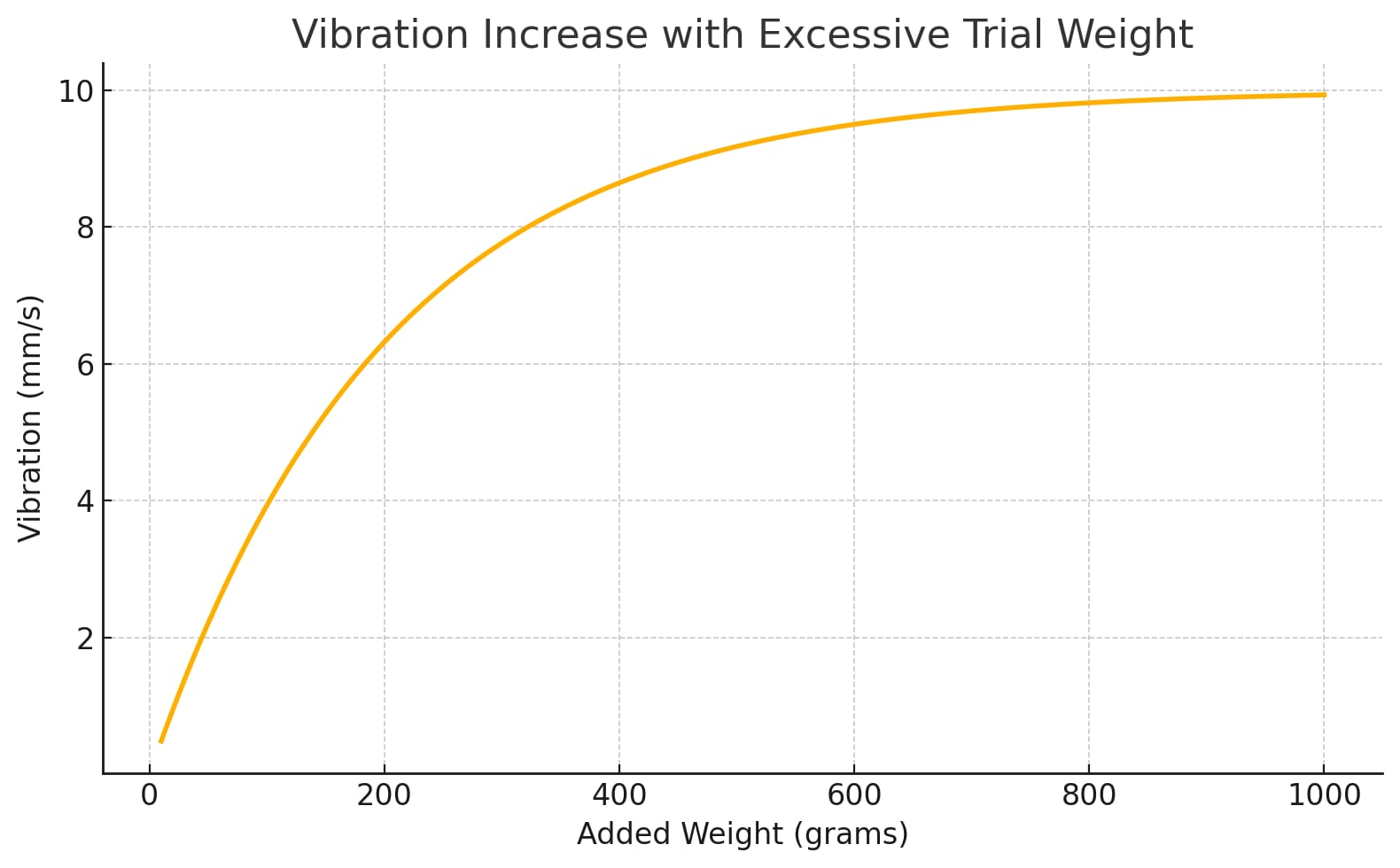

- greutatea de probă de ~8 kg era mult prea mare (optimul ~1 kg) — a rupt modelul liniar;
- raportul arăta turație dublată (713 și 1440) — marcajul era detectat de două ori per rotație;
- era activ modul procente în loc de grame.

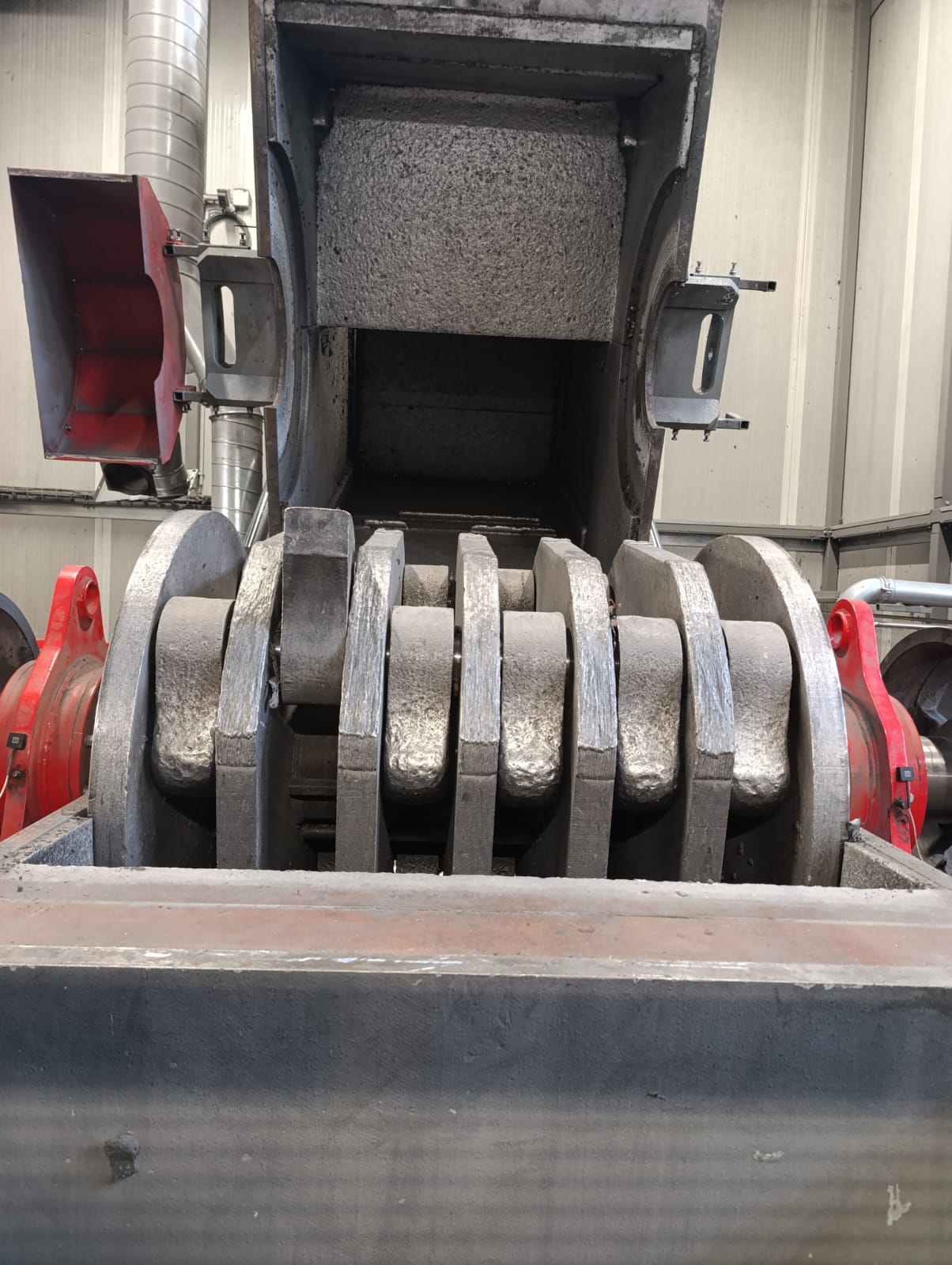

Al doilea rotor (4500 kg, 605 rpm), cu greșelile corectate: de la 6 și 8 → 0,9 și 1,3 mm/s.
Lecție: o greutate de probă ar trebui să schimbe vibrația cu 20–30%, nu cu sute de procente.
Cazul 9. Un ventilator universitar: nu totul se rezolvă prin echilibrare (Portugalia)
Un ventilator de ventilație: 4 și 7 mm/s. Echilibrarea a adus-o la 0,5 / 0,6 mm/s, dar a rămas o frecvență dominantă de ~600 rpm (~10 Hz) — nu frecvența de rotație. Verdict: aerodinamică — aspirația din canal, cu o rigiditate insuficientă a carcasei. Recomandări: curățați filtrele, rigidizați structura. Clientul a primit atât un rezultat, cât și un diagnostic onest.
Lecție: un vârf rezidual la o frecvență “străină” după echilibrare este un semnal pentru diagnosticare, nu pentru mai multe greutăți.

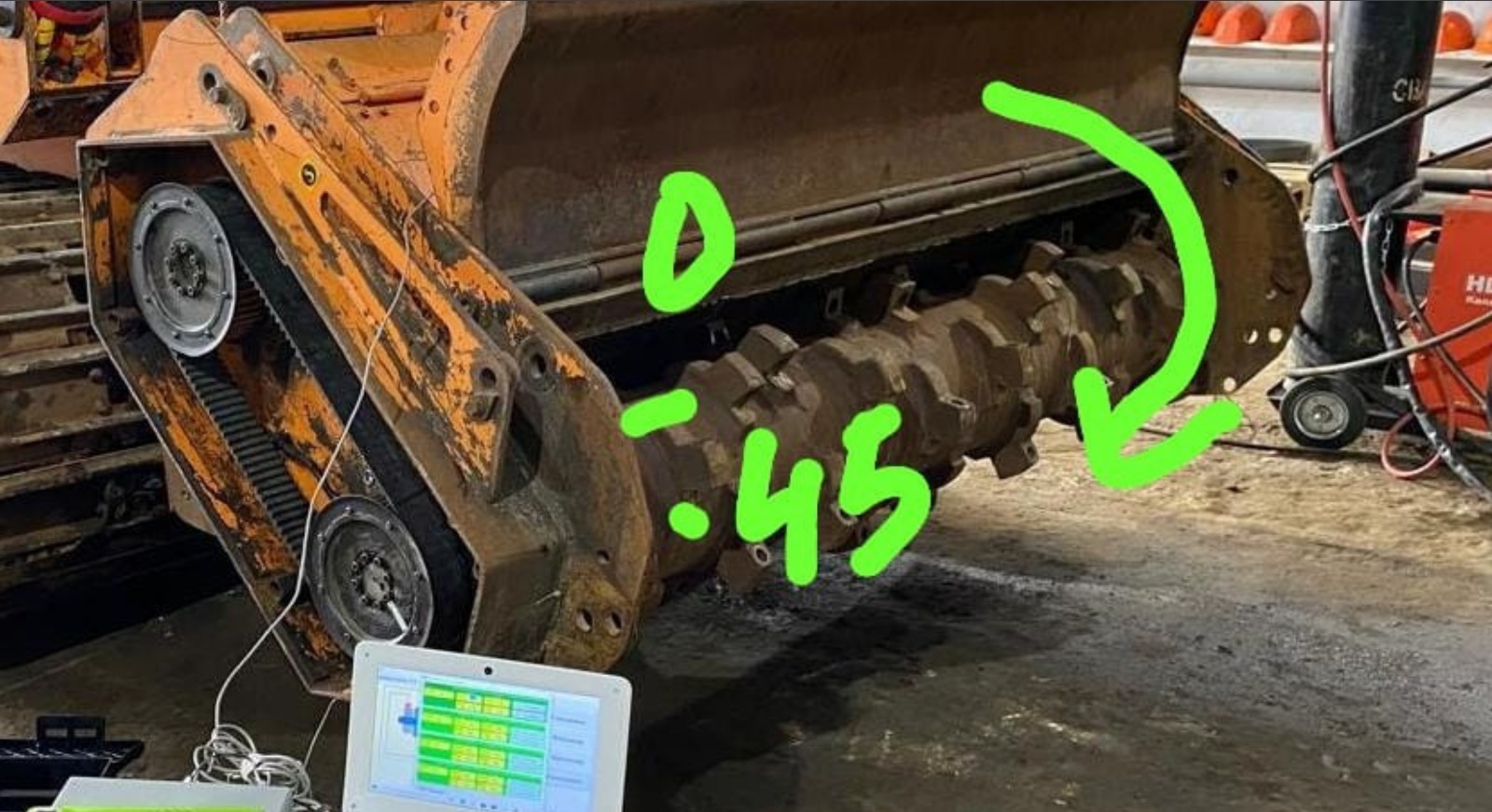

Cazul 10. Greșeala de numărare a unghiului: 70° vs 290° (România)

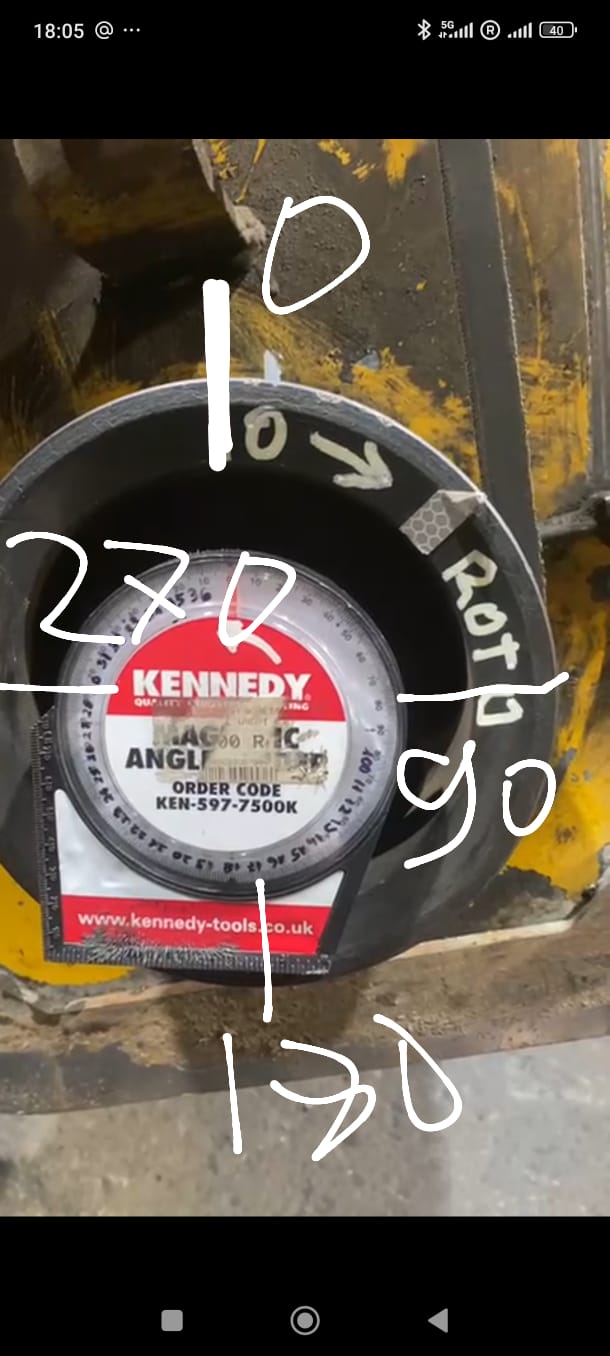

Timp de câteva zile un mulcitor “nu se echilibra”; vibrația creștea cu fiecare greutate. S-a dovedit că clientul număra unghiul față de invers rotației (montând la 360−70=290° în loc de 70°).
Explicația care a funcționat: “nu tu te miști în jurul cadranului — cadranul se rotește în timp ce tu stai pe loc”. Acolo s-au mai găsit și un arbore îndoit și o rezonanță la ~755 rpm.
Lecție: unghiul — de la greutatea de probă, în sensul de rotație. Întotdeauna.

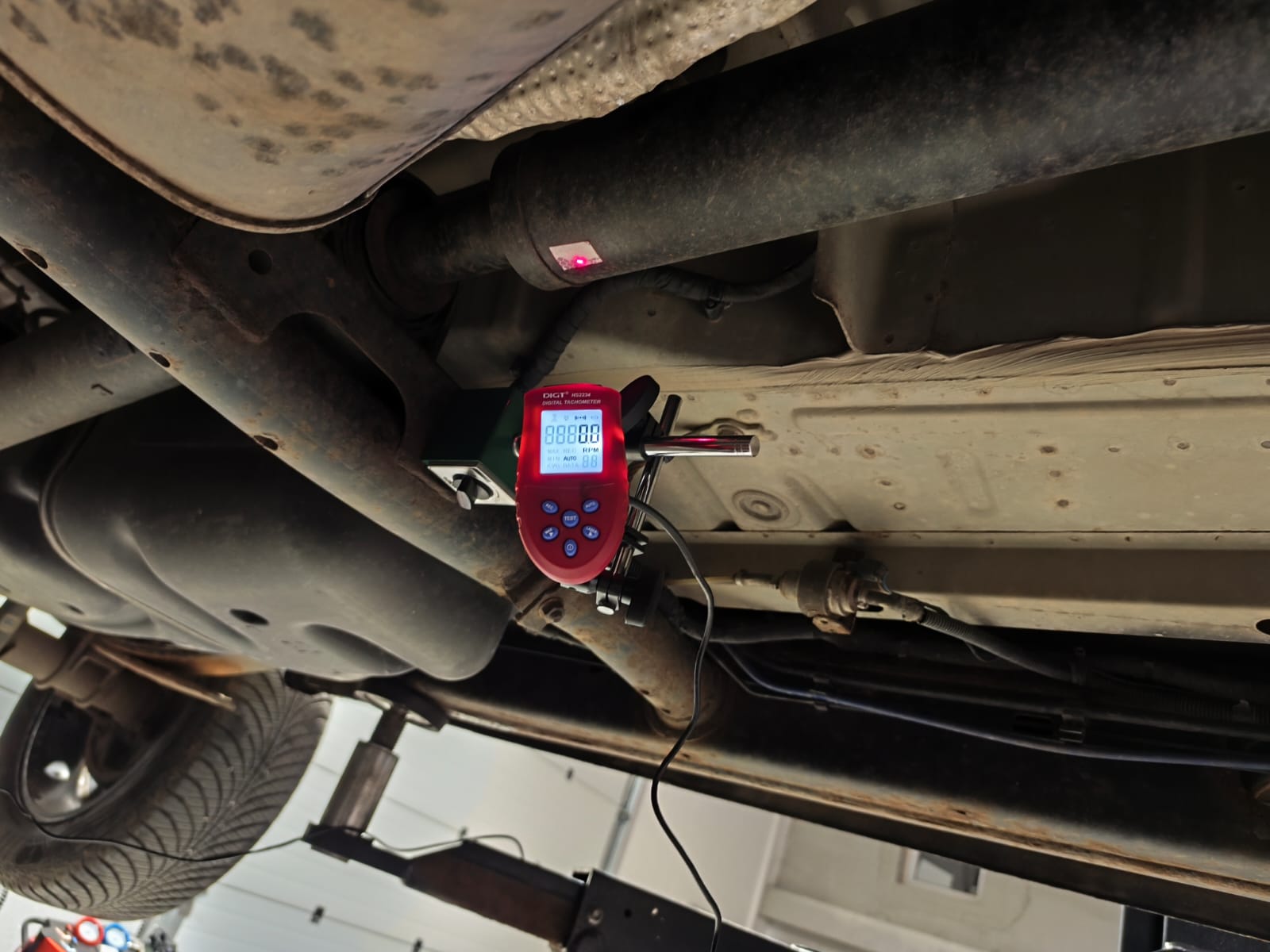

Cazul 11. Un arbore cardanic și coliere pentru furtun (Croația)

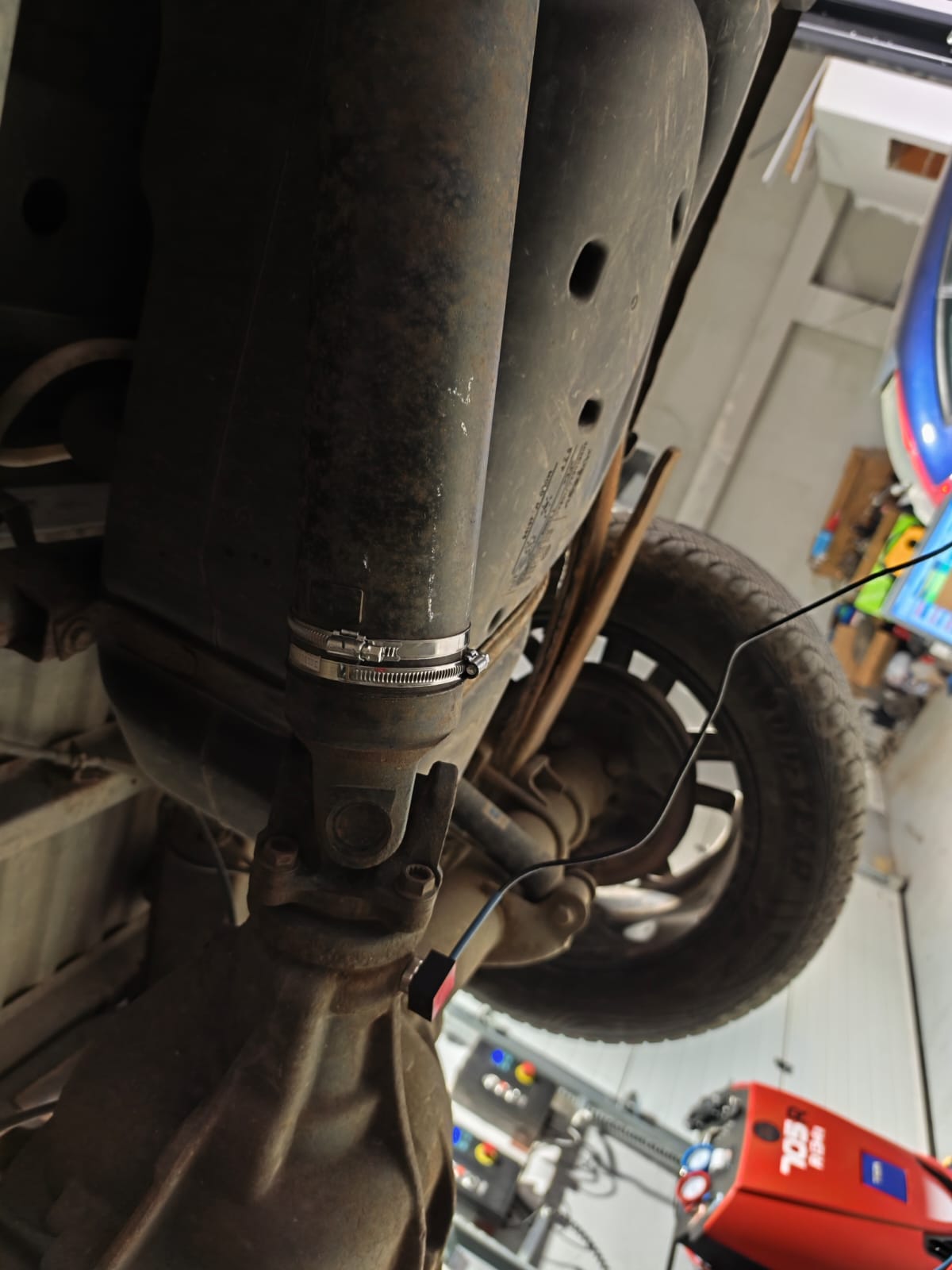

Arborele cardanic al unei mașini: greutăți fixate cu coliere cu șurub melc (mai rapid și mai simplu decât sudura; asigurați filetul). Pe parcurs: programul se bloca pe portul COM de ~10 ori pe zi — rezolvat cu o versiune experimentală a software-ului; coeficienții senzorilor au fost recuperați din econfig fișierul de pe stick-ul USB (cutia fusese aruncată). Rezultat — 0,5 mm/s.

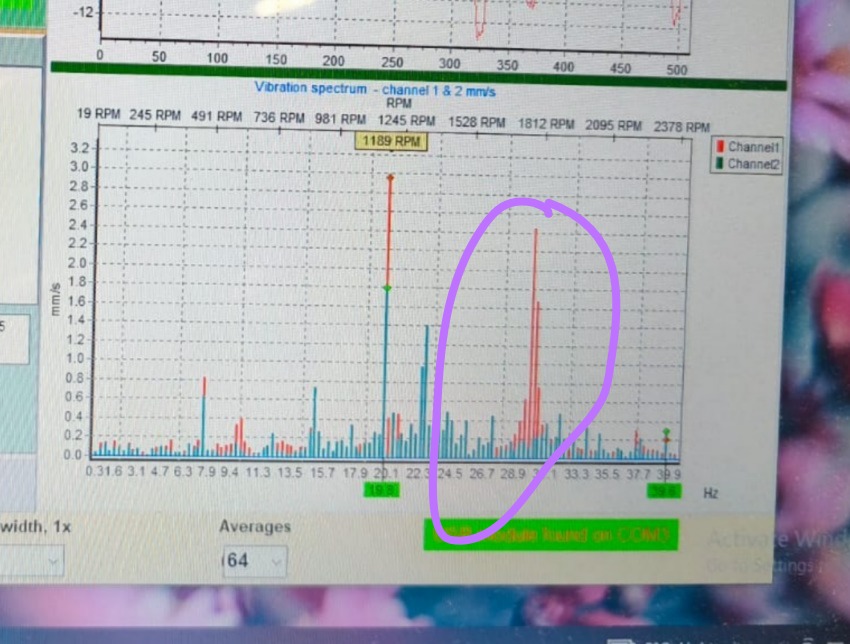

A rămas un vârf la ~1810 rpm în spectru, față de o turație de lucru de 1189 — o sursă “străină” (motorul).
Lecție: colierele reprezintă o metodă legitimă de fixare a greutăților pe arbori; coeficienții există în trei locuri — este greu să îi pierdeți pe toți deodată.

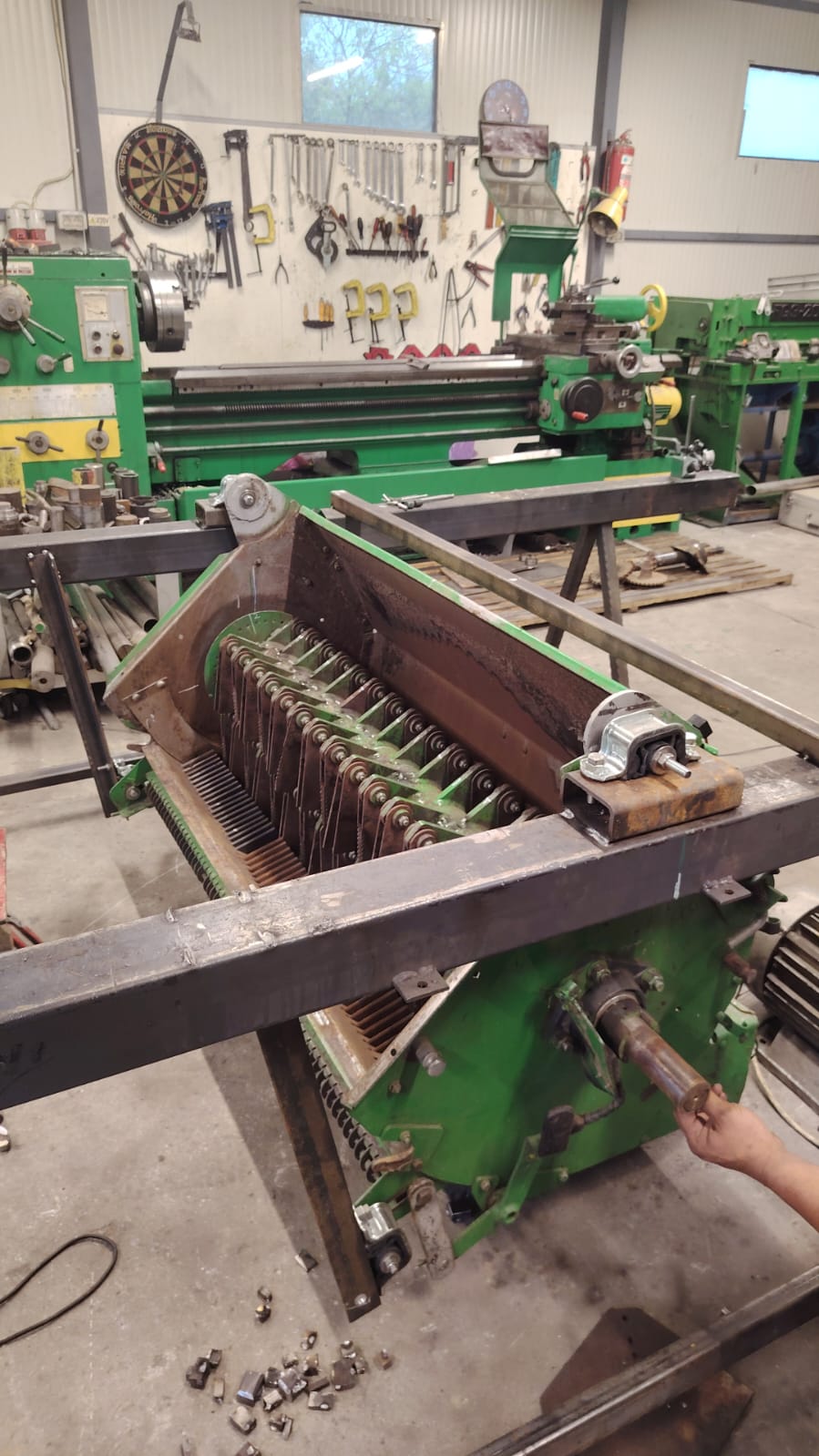

Cazul 12. RunDown găsește rezonanțele standului de testare (România)
Un stand construit propriu, cu un rotor de ventilator: echilibrarea nu funcționa. Graficul de oprire liberă a arătat trei zone de rezonanță: ~420, ~644 și peste 960 rpm. Soluția: echilibrare la ~844 rpm (între rezonanțe) și montarea standului pe arcuri.

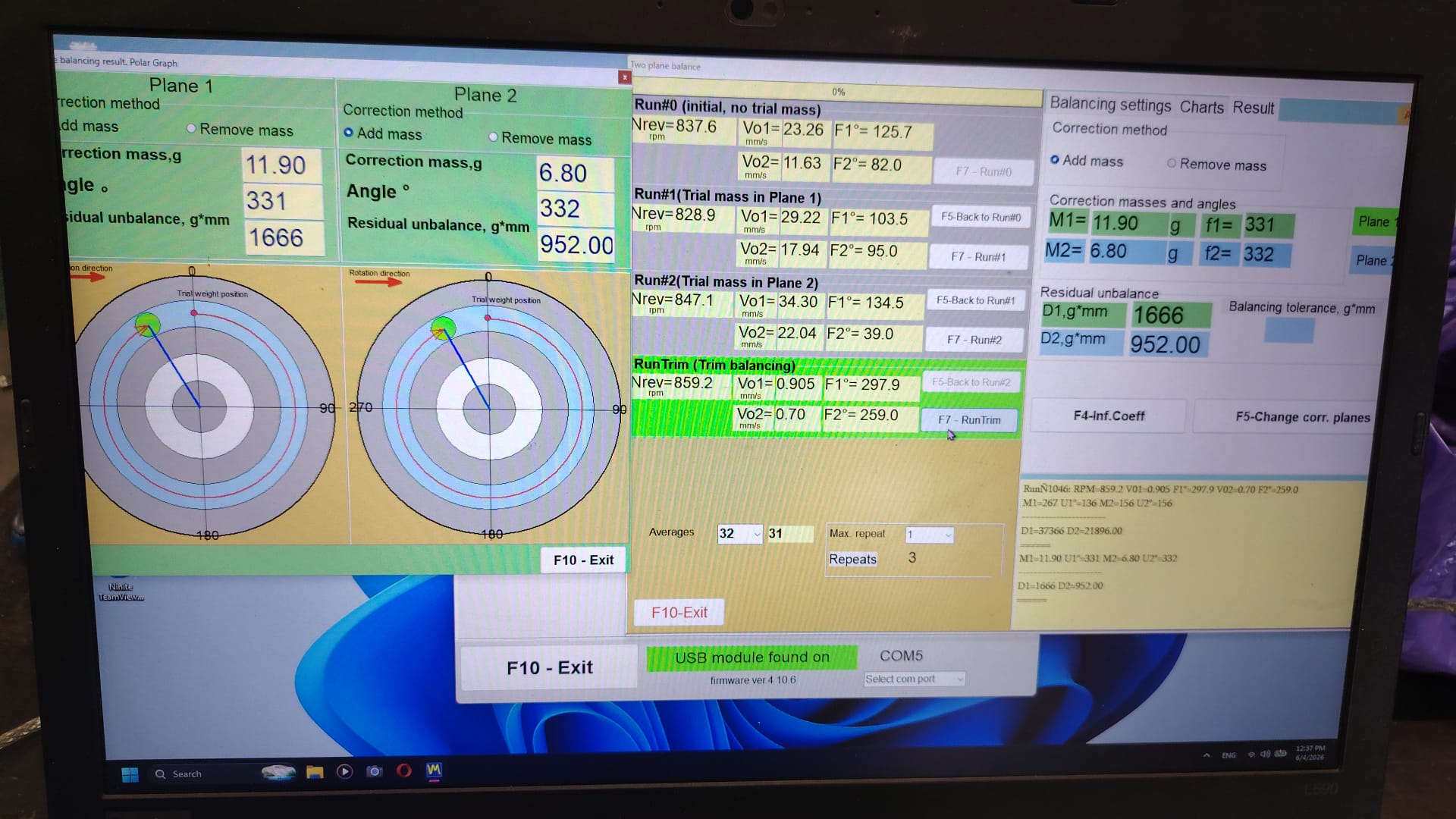

Rezultat: 23,26 → 0,905 mm/s.
Lecție: RunDown este cea mai rapidă metodă de a alege o turație “curată”. Un stand corect construit se leagănă cu mâna pe arcurile sale.

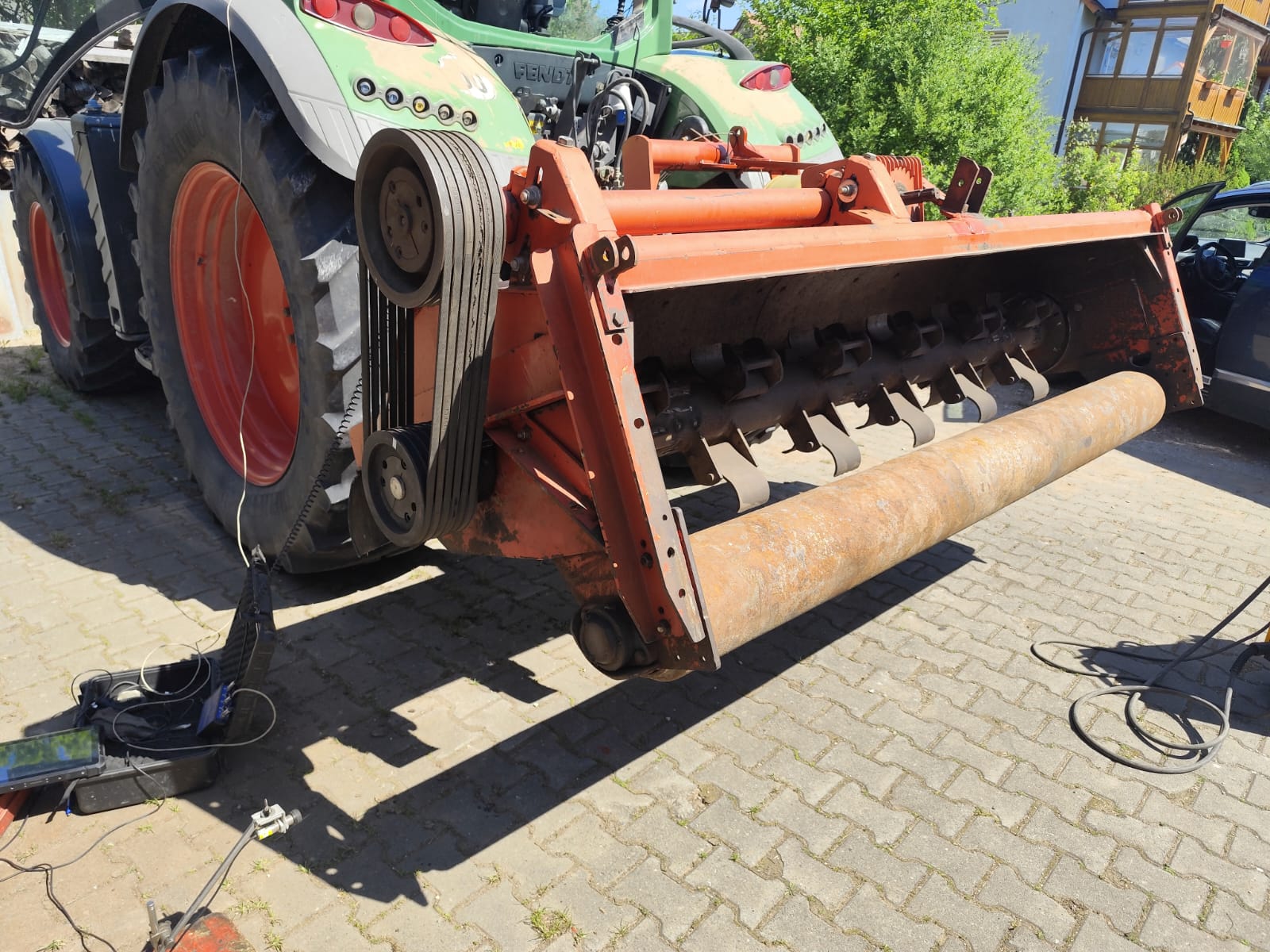

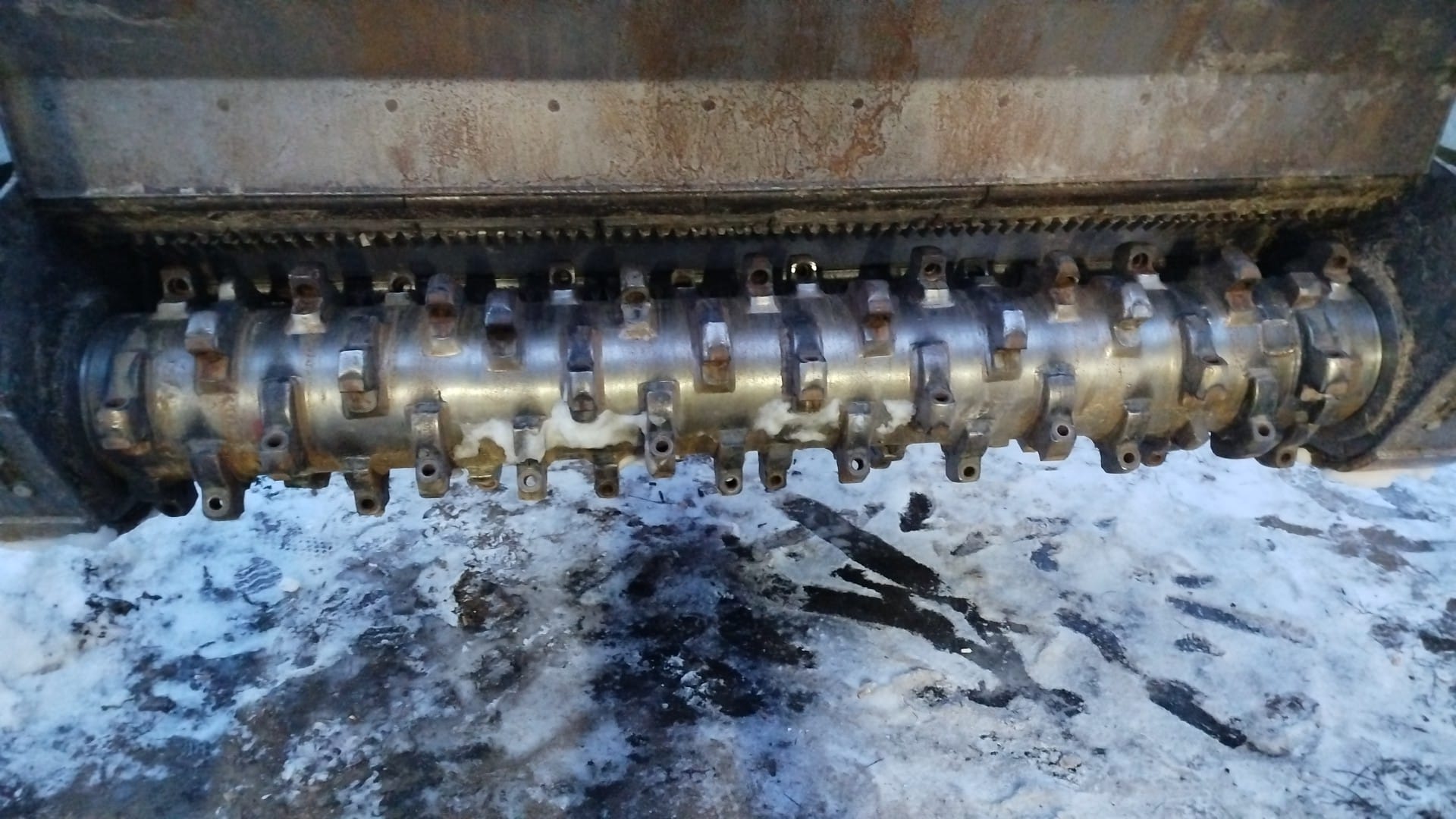

Cazul 13. Un rotor de ~600 kg, o unitate defectă, înlocuire în 2 zile (Polonia)

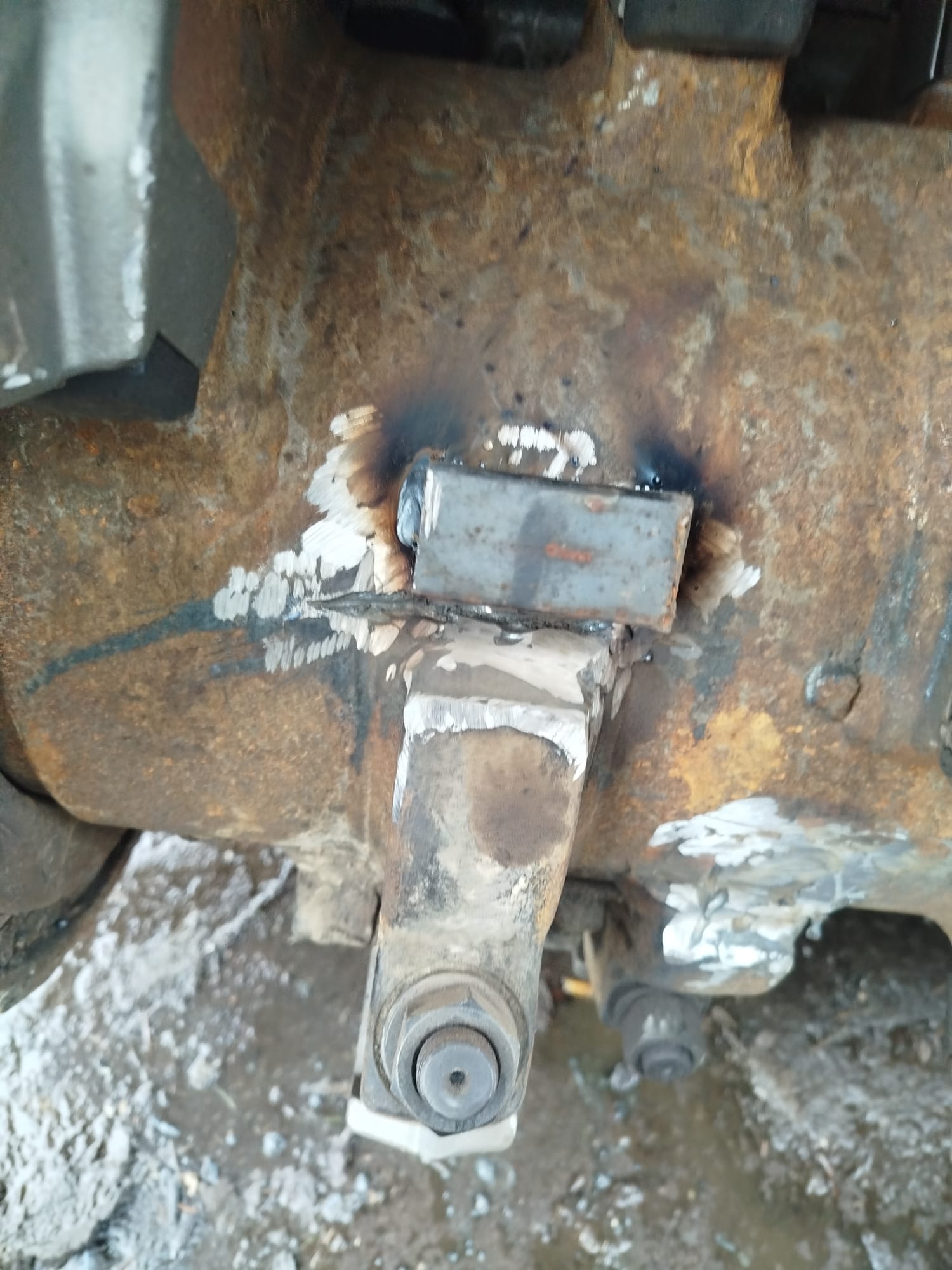

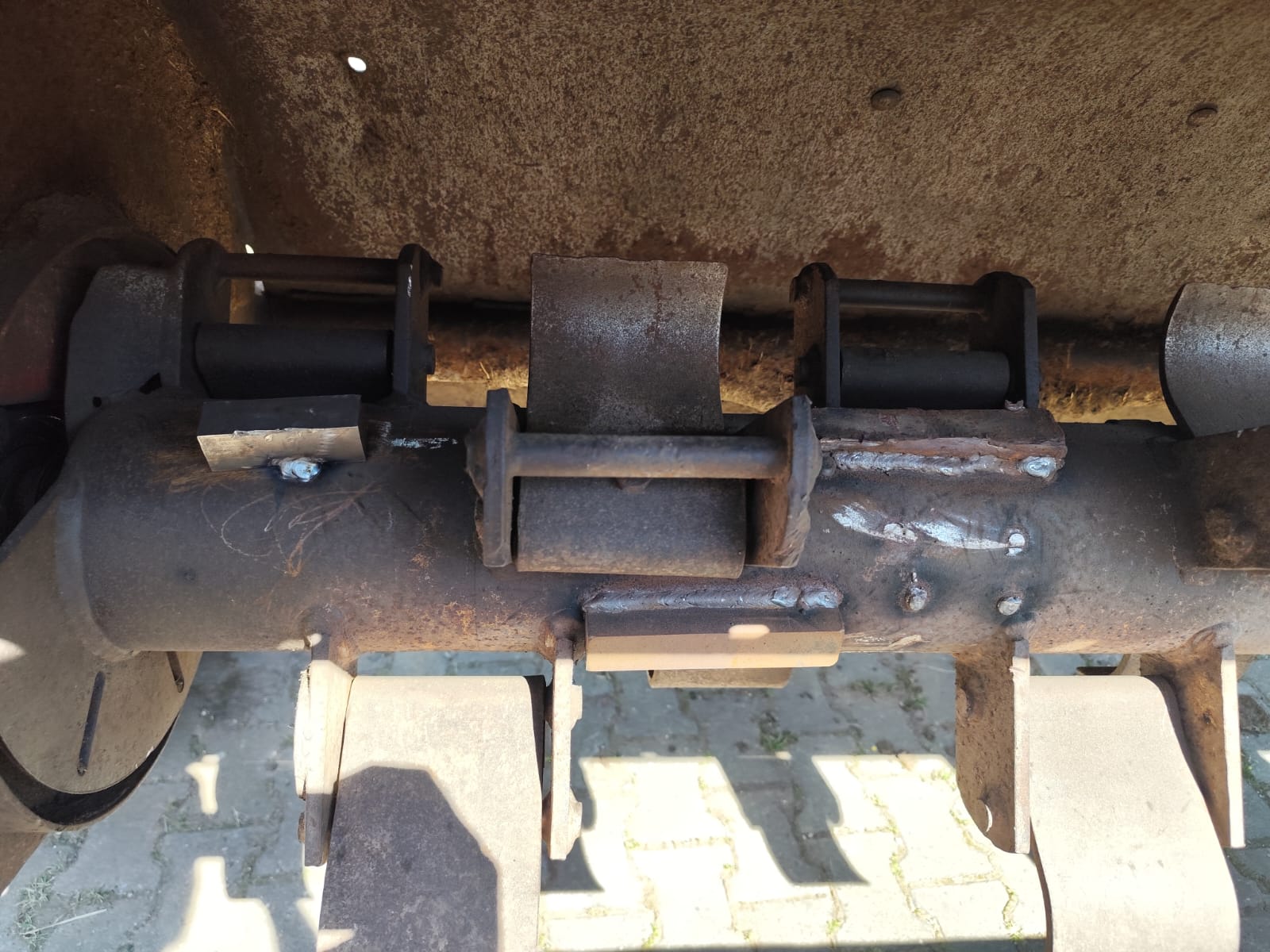

Clientul a ridicat personal aparatul; trei zile mai târziu, unitatea a încetat să mai fie detectată (un defect de contact din fabrică). Un înlocuitor a fost expediat prin DHL a doua zi. Apoi lucru normal: un mulcitor de ~600 kg, probă 400–600 g, greutăți 494 g @3° și 486 g @331°, rezultat final ~5–6 mm/s (în limitele toleranței de 6–7 mm/s pentru suporturi elastice).

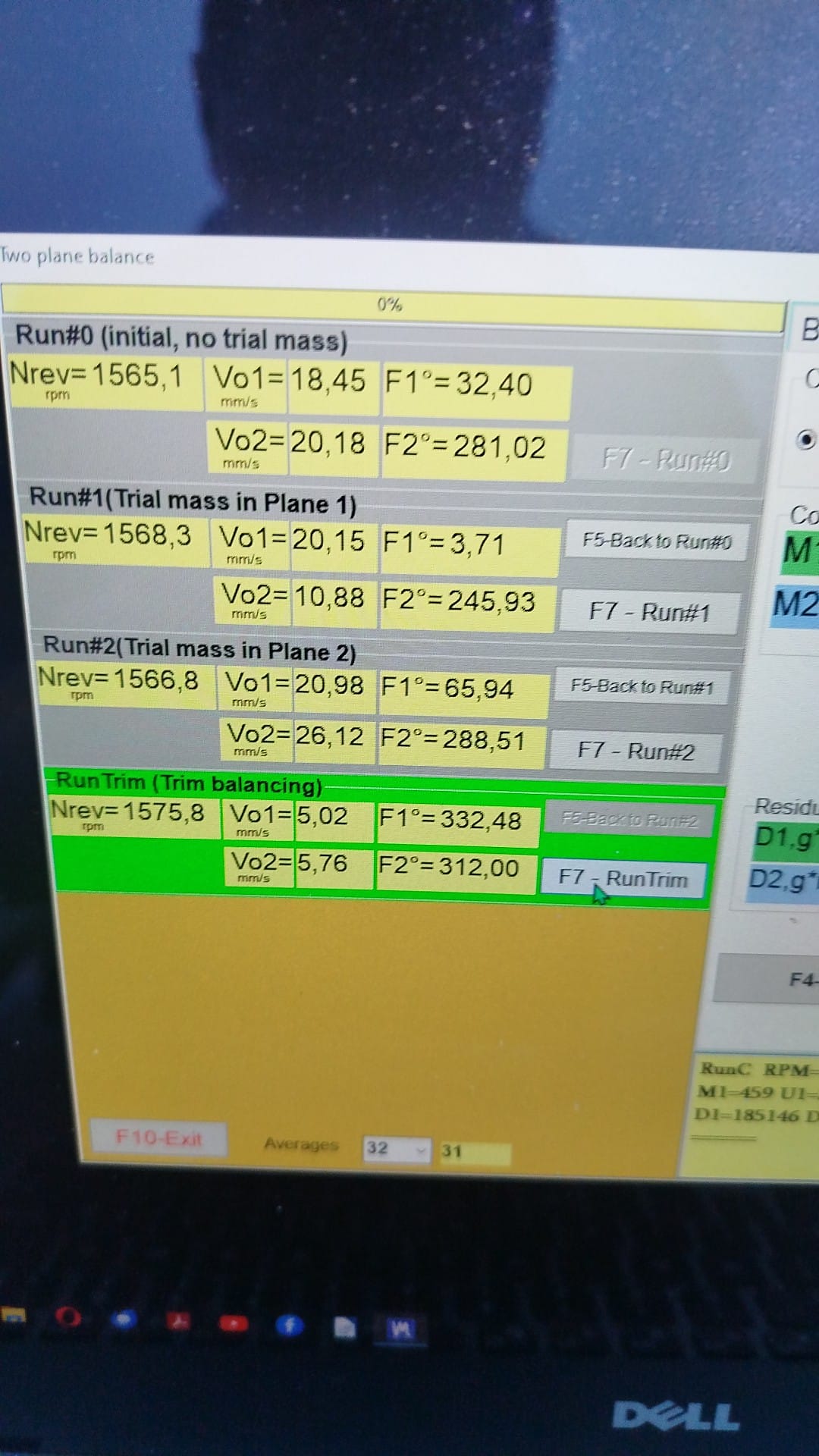

Lecție: așa arată pe ecran ciclul complet, pe o mașină reală.
