Balanset-1A kit complet de echilibrare portabilă și analizor de vibrații

Conținutul kitului Balanset-1A cu unitate de interfață, senzori, tahometru și accesorii

Unitate de interfață Balanset-1A pentru echilibrarea rotorului

Balanset-1A ecran software de echilibrare pentru analiza vibrațiilor

Apropierea senzorului de vibrații Balanset-1A

Suport magnetic pentru tahometrul Balanset-1A

Tahometru laser digital pentru Balanset-1A

Bandă reflectorizantă pentru măsurarea RPM cu tahometru laser

Echilibru portabil și analizor de vibrații Balanset-1A

Analizor portabil de vibrații și echilibrare a rotorului cu două canale

2 Canale
250-90,000 Interval RPM
5-1000 Hz Frecvenţă
4 kg Greutate

Când se aplică TVA?

0% TVA - clienți din afara UE (export, toate țările din afara Uniunii Europene)
0% TVA - Întreprinderile din UE cu un cod valabil de TVA (taxare inversă aplicată la finalizarea comenzii)
TVA locală - Persoane fizice din UE (rata din țara dumneavoastră)

€1,975.00 + TVA (dacă este cazul)

Alegeți configurația dvs.

Kit complet Pregătit pentru utilizare pe teren: tot ce este mai jos se află în cutie În cutie:

Unitate de interfață Balanset-1A
2 senzori de vibrații
Tahometru laser
Software de echilibrare (Windows)
Stand magnetic
Balanță digitală
Valiză de transport

1.975 € OEM (Original Equipment Manufacturer) Pentru integratori: numai kit de măsurare de bază În cutie:

Unitate de interfață Balanset-1A
2 senzori de vibrații
Tahometru laser
Software de echilibrare (Windows)

Stand magnetic
Balanță digitală
Valiză de transport

În stoc Se expediază în 24h în zilele lucrătoare
Garanție de 2 ani Înlocuirea gratuită a pieselor defecte
Politica de returnare de 30 de zile Rambursare completă dacă nu sunteți mulțumit
Livrare urmărită DHL UE 35 € - În întreaga lume 110 €

Laptopul nu este inclus. Software-ul de echilibrare necesită un PC Windows (7 / 8 / 10 / 11 - 32 sau 64 de biți) cu un port USB liber. Aduceți propriul dvs. laptop sau stație de lucru.

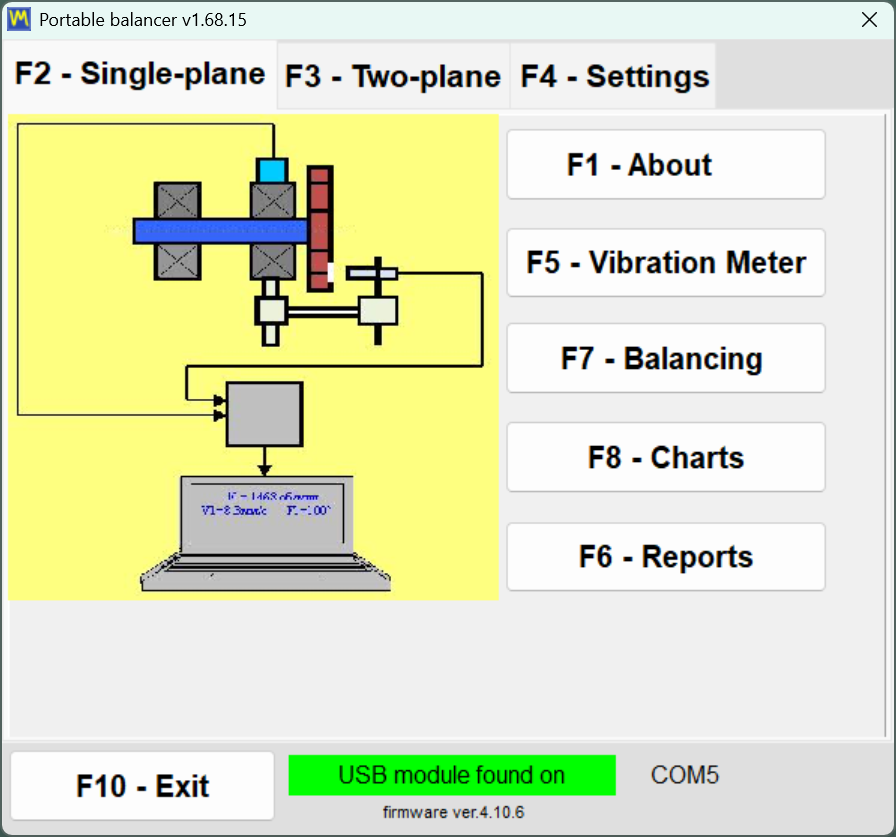

Previzualizare interfață software Balanset-1A

Prezentare generală a software-ului

Moduri de echilibrare, diagrame de vibrații, proceduri pas cu pas - explorați interfața înainte de a comanda.

Doriți o reducere? Deveniți membru, înscrieți-vă la un plan de abonament.

SKU: BS-1 Categorie: Dispozitive

Specificații tehnice

Canale de vibrații 2 (+ 1 canal RPM)

Interval RPM 250 - 90.000 rpm

Gama de vibrații 0,2 - 80 mm/s RMS

Interval de frecvență 5 - 1000 Hz (balansare și spectru FFT; eroare de amplitudine ≤10% peste 550 Hz)

Precizia fazei ±1° măsurare

Eroare de fază ±2°

Precizie generală 5% la scară completă

Precizia vitezei RMS ±(0,1 mm/s + 10%)

Avioane de corecție 1 sau 2

Cablu senzor de vibrații 4 m (opțional 10 m)

Distanța tahometrului 50 - 500 mm

Cablu tahometru 4 m (opțional 10 m)

Alimentare electrică USB (5 V CC)

Greutate (kit complet) 4 kg

Conformitate ISO 21940-11 (echilibrare) - ISO 20816 (evaluarea vibrațiilor)

Software OS Windows 7 / 8 / 10 / 11

Kit complet vs. OEM

Ambele pachete includ aceeași unitate de echilibrare și același software. Ele diferă prin ceea ce vine în cutie.

Componenta	Kit complet - €1,975	OEM - 1.735 EUR
Unitate de interfață Balanset-1A	✓	✓
Senzori de vibrații (×2)	✓	✓
Tahometru optic cu laser	✓	✓
Software de echilibrare (Windows)	✓	✓
Stand magnetic	✓	—
Balanță digitală	✓	—
Geantă de transport din plastic	✓	—

Laptopul nu este inclus. Software-ul rulează pe Windows 7 și versiuni ulterioare.

Cum funcționează echilibrarea câmpului

Echilibrare dinamică pe un singur plan sau pe două planuri, la fața locului, fără dezasamblare. Flux de lucru tipic: 20-40 de minute per rotor.

Pasul 1Înființat
Montați senzori de vibrații pe carcasele rulmenților, lipiți bandă reflectorizantă pe arbore, conectați tahometrul laser și unitatea USB la laptop.
Pasul 2Rularea inițială (Rularea #0)
Porniți rotorul și lăsați viteza să se stabilizeze. Software-ul înregistrează amplitudinea de bază 1× și faza în ambele planuri - acesta este dezechilibrul inițial.
Pasul 3Run-uri de greutate de probă (Run #1 & Run #2)
Atașați o greutate de probă cunoscută în planul 1, acționați rotorul, înregistrați noua vibrație. Opriți, mutați greutatea de probă în planul 2, porniți din nou. Pornind de la aceste două răspunsuri, programul calculează modul în care rotorul reacționează la adăugarea masei în fiecare plan - coeficienți de influență.
Pasul 4Aplicați corecția și verificați
Îndepărtați greutățile de încercare. Software-ul afișează masa exactă și poziția unghiulară a greutăților finale de echilibrare pentru fiecare plan. Înșurubați-le sau sudați-le la locul lor, acționați din nou rotorul și verificați dacă vibrația reziduală se încadrează în toleranța ISO 21940-11. Adăugați o mică corecție fină dacă este necesar.

De ce să vă deranjați cu greutățile de încercare?

Fără o greutate de încercare, dispozitivul vede doar că există vibrație. Nu poate ști:

cât de multă masă corectivă este necesară,
unde anume pe rotor trebuie să stea,
modul în care rotorul și suporturile reacționează la masa adăugată în fiecare plan.

Greutatea de încercare introduce o cunoscut modificarea dezechilibrului. Prin compararea vibrațiilor înainte și după, software-ul calculează coeficienții de influență și, pe baza acestora, masa și unghiul exacte ale greutății finale a balanței. Fără presupuneri, fără încercări iterative și erori.

Citiți manualul de utilizare complet →
