Tidligere i artikkelen beskrev jeg moderniseringen av en gammel balanseringsmaskin med myke lagerstøtter. For slike maskiner installerer vi balanseringsenheten Balanset-1A når det gjelder maskiner med to støtter, og Balanset-4 når det gjelder maskiner med flere støtter.

I denne artikkelen skal vi se nærmere på moderniseringen av en gammel balanseringsmaskin med hardlagerstøtter. Støttene er laget i form av stive plater med formede spor (slisser). De naturlige vibrasjonsfrekvensene til disse støttene er betydelig (minst 2-3 ganger) høyere enn den maksimale rotasjonshastigheten til rotoren som balanseres på maskinen.

Maskiner med harde lagerstøtter er mer allsidige enn maskiner med myke lagerstøtter, da de vanligvis gir mulighet til å balansere rotorer med et større spekter av masseegenskaper. En viktig fordel med disse maskinene er også at de gjør det mulig å balansere rotorer med høy presisjon ved relativt lave rotasjonshastigheter, som kan ligge i området 200-500 o/min og lavere.

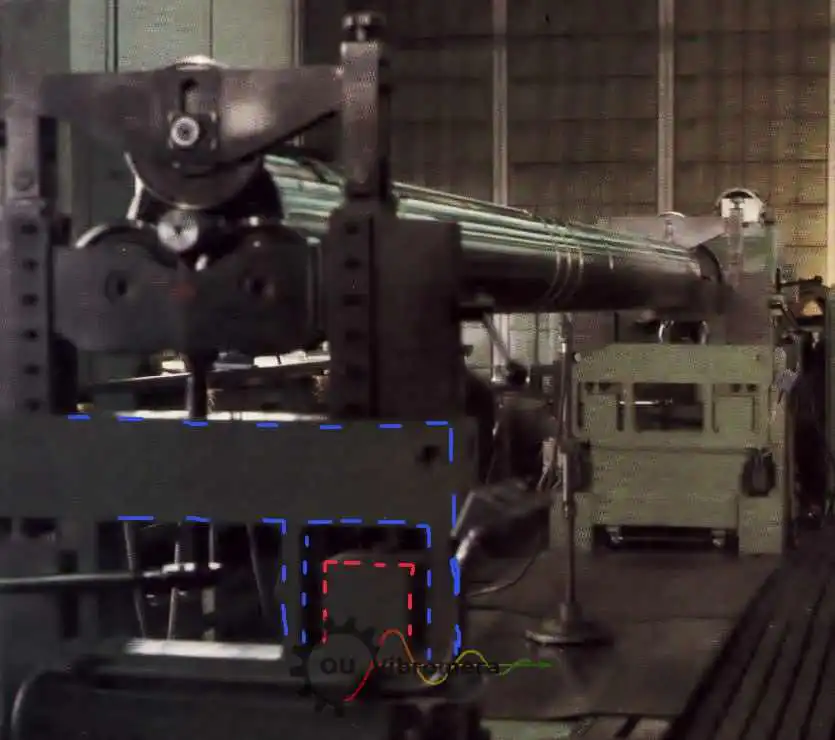

Figur 1 viser et fotografi av en typisk balanseringsmaskin med harde lagerstøtter.

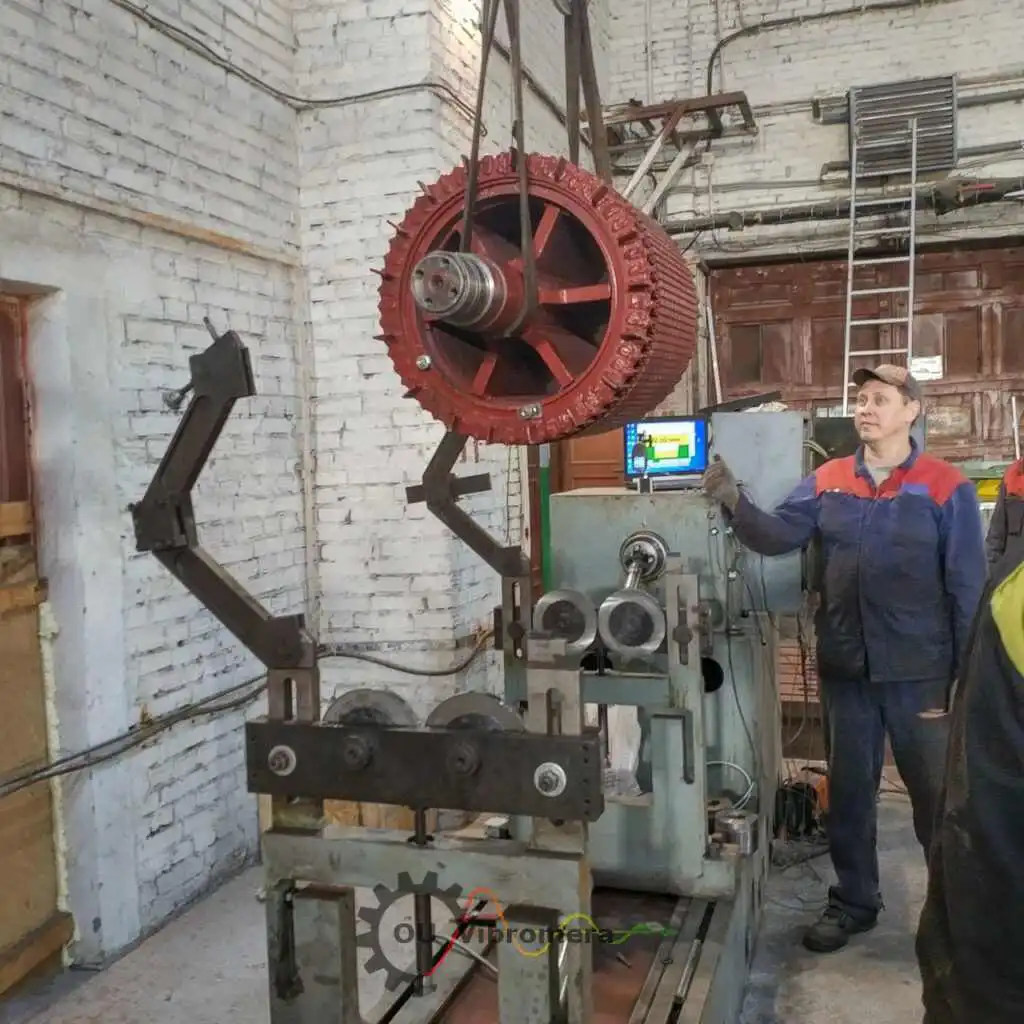

Oppgradering av en gammel balanseringsmaskin med hardberingstøtter. Bruk av Balanset som målesystem.

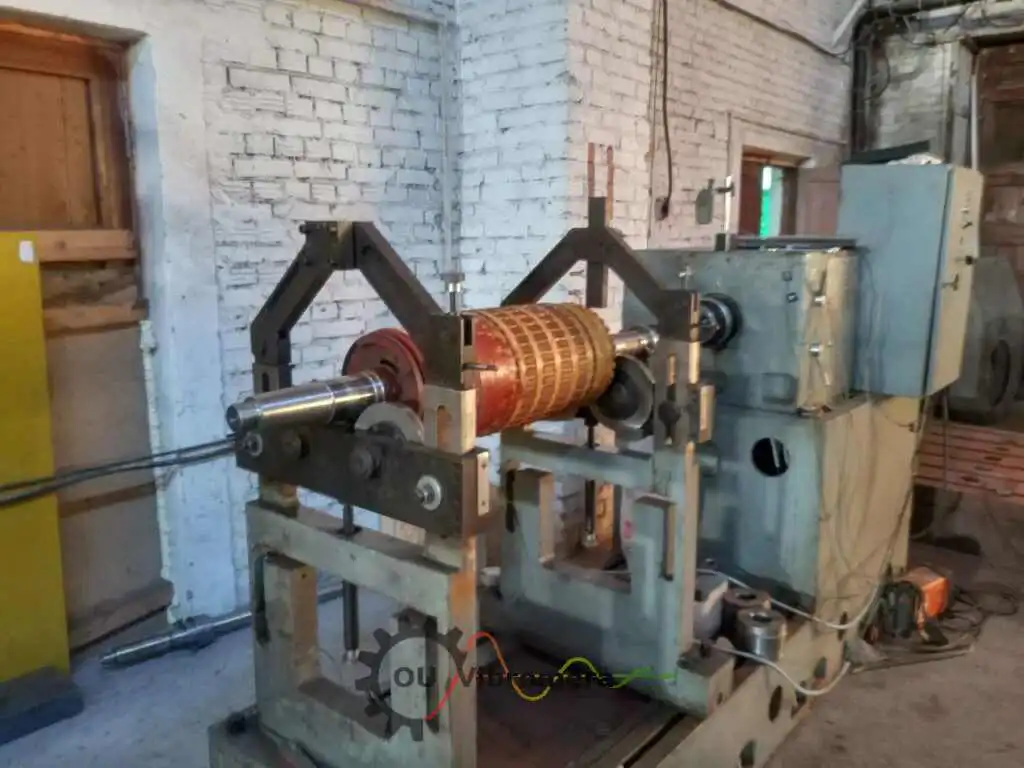

Oppgradering av en gammel balanseringsmaskin med hardberingstøtter. Bruk av Balanset som målesystem.

Av denne figuren fremgår det at de enkelte delene av støtten som dannes av de formede sporene, har ulik stivhet, noe som kan føre til deformasjoner (forskyvninger) av enkelte deler av støtten i forhold til andre under påvirkning av ubalansekrefter på rotoren. (I figur 2 er den stive delen av støtten markert med røde stiplede linjer, mens den relativt ettergivende delen er markert med blått).

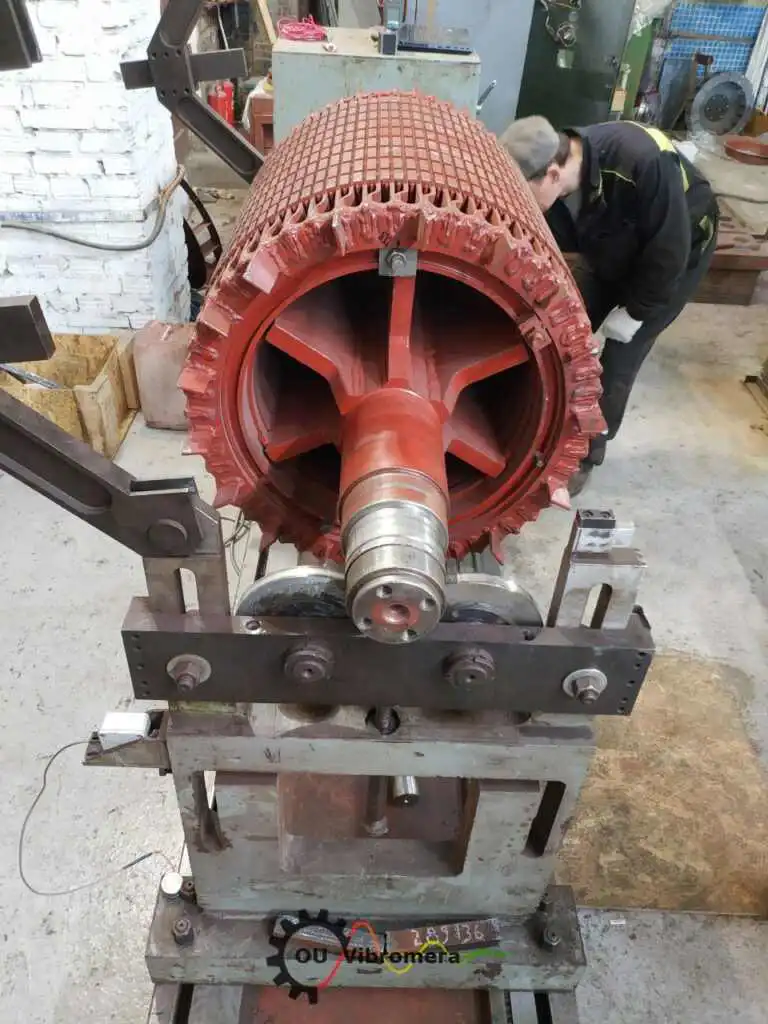

Oppgradering av en gammel balanseringsmaskin med hardberingstøtter. Bruk av Balanset som målesystem.

Oppgradering av en gammel balanseringsmaskin med hardberingstøtter. Bruk av Balanset som målesystem.

For å måle de angitte relative deformasjonene i maskiner med harde lagerstøtter kan det brukes enten kraftsensorer eller svært følsomme vibrasjonssensorer av ulike typer, inkludert berøringsfrie forskyvningssensorer.

Oppgradering av en gammel balanseringsmaskin med hardberingstøtter. Bruk av Balanset som målesystem.

Oppgradering av en gammel balanseringsmaskin med hardberingstøtter. Bruk av Balanset som målesystem.

Oppgradering av en gammel balanseringsmaskin med hardberingstøtter. Bruk av Balanset som målesystem.

Oppgradering av en gammel balanseringsmaskin med hardberingstøtter. Bruk av Balanset som målesystem.

Bruk av Balanset som målesystem.

Bruk av Balanset som målesystem.

Oppgradering av en gammel balanseringsmaskin med hardberingstøtter. Bruk av Balanset som målesystem.

Oppgradering av en gammel balanseringsmaskin med hardberingstøtter. Bruk av Balanset som målesystem.

Selskapet vårt har etablert produksjon av kraftsensorer som kan kobles til Balanset-1A- og Balanset-4-enhetene.

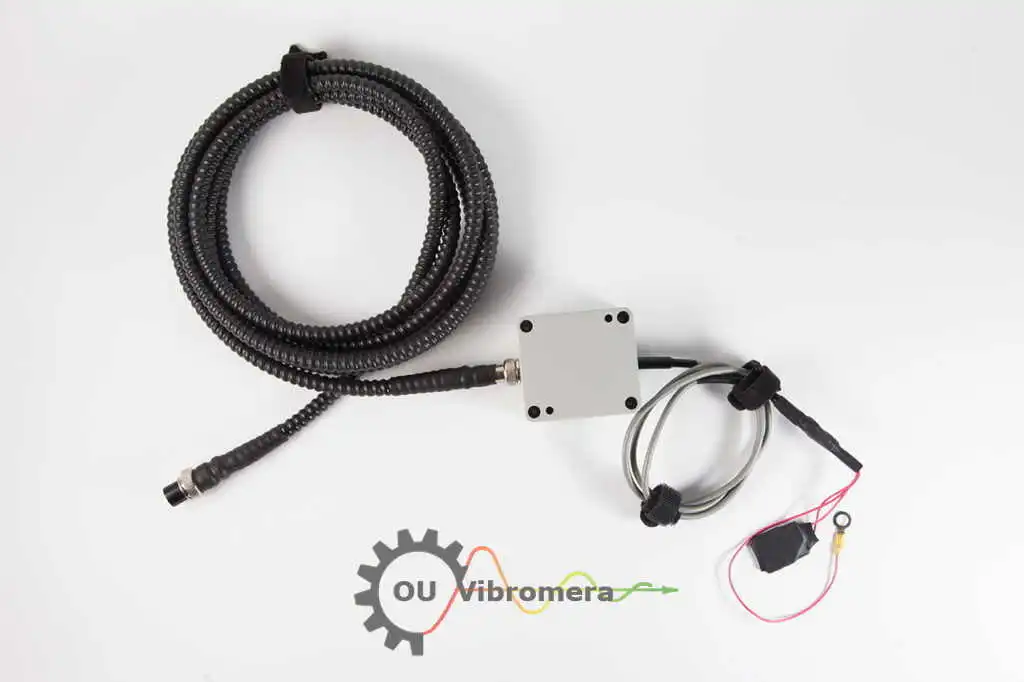

Kraftsensor for Balanset-enheten. Utviklet for bruk i balanseringsmaskiner med harde lagerstøtter.

Kraftsensor for Balanset-enheten. Utviklet for bruk i balanseringsmaskiner med harde lagerstøtter.
