Echilibrarea dinamică în situ a rotorului pentru suflantele industriale

Introducere

Echilibrarea dinamică este o procedură esențială pentru menținerea integrității operaționale și a performanței echipamentelor rotative, în special în cazul sistemelor industriale de suflante. Suflantă dezechilibrată rotoare poate provoca numeroase probleme de funcționare, printre care o solicitare mecanică crescută, niveluri ridicate de zgomot, uzura accelerată a rulmenților și un consum excesiv de energie. Acest articol se concentrează pe analiza vibrații nivelurile din diferite tipuri de suflante — cu cușcă de veveriță, centrifugale, cu turbină, cu lobi, cu palete rotative și roți de suflantă — și prezintă procedura de echilibrare dinamică folosind Balanset-1A Analizor portabil de vibrații de la Vibromera.

Probleme asociate cu vibrațiile ridicate în sistemele de suflante

1. Oboseala componentelorExpunerea continuă la forțe dezechilibrate duce la oboseala materialului, ceea ce duce la defectarea prematură a componentelor suflantei.
2. Ineficiența operaționalăUn rotor dezechilibrat perturbă performanța aerodinamică și crește necesarul de energie datorită rezistenței mecanice suplimentare.
3. Uzura accelerată a rulmențilorVibrațiile ridicate solicită rulmenții în mod disproporționat, reducându-le durata de viață și crescând frecvența întreținerii.
4. Poluarea fonică: Rotor dezechilibru generează forțe periodice care se traduc printr-un zgomot perceptibil, care poate depăși pragurile admisibile la locul de muncă.
5. Rezonanță structurală: Dacă vitezele de funcționare se apropie de frecvențele critice ale sistemului, rezonanţă poate duce la amplitudini de vibrație necontrolate și la posibile defecțiuni ale sistemului.

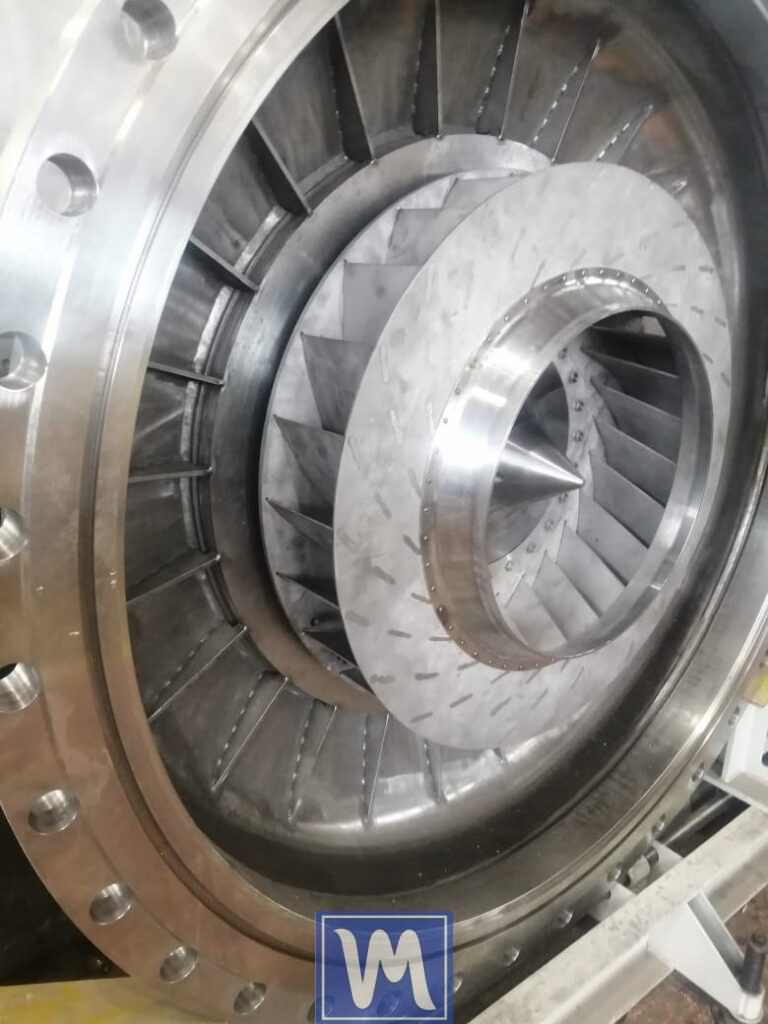

Echilibrarea dinamică pe două planuri a unui ventilator radial industrial folosind Balanset-1A de la Vibromera

Procesul de echilibrare dinamică utilizând Balanset-1A

1. Evaluarea inițială de diagnosticare: Balanset-1A înregistrează linie de bază date privind vibrațiile și turația, utilizând două accelerometre și o tahometru laser, oferind valori precise ale fazei și amplitudinii.
2. Echilibrarea in situ: Acest sistem acceptă echilibrarea dinamică direct în condiții de funcționare folosind rulmenții originali ai mașinii, asigurând timpi de nefuncționare minimali și o mai mare practicabilitate.
3. Atașament de încercare a greutății: Calibrat greutăți de probă sunt atașate temporar la rotor pentru a determina răspunsul sistemului, contribuind la calcularea coeficienți de influență pentru o corectare precisă.
4. Analiza datelor și calculele: Programul Balanset-1A calculează valoarea optimă ponderi de corecție și pozițiile unghiulare folosind algoritmi avansați și verificări ale toleranțelor în conformitate cu standardul ISO 1940.
5. Verificarea finalăO verificare confirmă faptul că amplitudinile vibrațiilor au scăzut în limite acceptabile, asigurând conformitatea și starea rotorului.

Balanset-1A, echilibrator dinamic portabil și analizor de vibrații de la Vibromera

Specificații tehnice ale Balanset-1A

Balanset-1A funcționează într-un interval de viteză de vibrație cuprins între 0,02 și 80 mm/s și suportă viteze de rotație de la 100 la 100.000 rpm. Acesta măsoară vibrațiile unghiuri de fază cu o precizie de ±1° și efectuează FFT spectru analiză în intervalul 5–550 Hz. Dispozitivul permite echilibrare pe unul sau două planuri, calculând automat coeficienții de influență și nivelurile admise de dezechilibru în conformitate cu standardul ISO 1940.

Versatilitate în aplicații pentru diverse tipuri de suflante

Balanset-1A este eficient pentru echilibrarea suflantelor industriale de toate tipurile, inclusiv ventilatoare axiale, rotoare radiale, ventilatoare centrifuge multietajate, unități HVAC, suflante de aer pentru ardere și sisteme de evacuare. Sistemul este adaptabil atât la configurații de mare viteză, cât și la cele de mică viteză, fiind ideal pentru sectoarele energetic și de producție.

Comparație cu metodele tradiționale de echilibrare

Spre deosebire de stațiile fixe mașini de echilibratSpre deosebire de mașinile de echilibrare cu stații fixe, care necesită demontarea rotorului și transportul la o bancă de echilibrare, Balanset-1A permite corecția la fața locului. Acest lucru nu numai că păstrează alinierea și configurarea rulmenților, dar accelerează semnificativ și procesul de întreținere. În plus, metodele tradiționale adesea nu au capacitatea de a stoca datele istorice privind vibrațiile, lucru pe care Balanset-1A îl oferă prin intermediul arhivării digitale și al capacităților de exportare a datelor.

Avantajele echilibrării in situ cu Balanset-1A

1. Eficiența timpului și a costurilorEvită demontarea rotorului, reducând semnificativ timpul de nefuncționare a mașinii și costurile operaționale asociate.
2. Eliminarea erorilor de reasamblareDeoarece nu este necesară dezasamblarea, riscul de nealiniere sau de defecte legate de asamblare este eliminat.
3. PrecizieAchiziția de date în timp real pe două canale și analiza FFT a Balanset-1A asigură o detectare precisă a fazei și măsuri corective, chiar și în medii industriale zgomotoase.

Concluzie

Echilibrarea dinamică eficientă este esențială pentru prelungirea duratei de viață și asigurarea performanței sistemelor de suflante. Unelte precum Balanset-1A oferă o soluție fiabilă, ușor de utilizat și extrem de precisă, atât pentru întreținerea preventivă, cât și pentru depanare. Prin eliminarea problemelor legate de dezechilibru direct la fața locului, acest dispozitiv susține operațiuni mai sigure și o eficiență energetică mai bună în toate aplicațiile industriale. Investiția în echipamente profesionale de echilibrare este un pas proactiv către menținerea fiabilității mecanice și reducerea timpilor de nefuncționare neașteptați.
