Metoda coeficientului de influență pentru echilibrarea câmpului
Un coeficientul de influență este un vector complex — care are atât o amplitudine, cât și o fază unghi — care descrie modul în care un sistem de rotoare răspunde la o dezechilibra. Acesta surprinde schimbarea în vibrații la un punct de măsurare obținut prin adăugarea unei valori cunoscute greutate de probă într-un singur loc pe un plan de corecție. Pe scurt, coeficientul ne spune: „pentru o greutate de încercare de această dimensiune, plasată la acest unghi, vibrația la rulment s-a deplasat cu atât și în această direcție”. Această singură pereche de numere reprezintă motorul tehnologiei moderne echilibrarea la fața locului.
Marele său avantaj este că îți permite să echilibrezi cu precizie o mașină without cunoscând proprietățile fizice ale rotorului — masa, rigiditatea sau amortizarea acestuia. Măsurați răspunsul și lăsați-l să vorbească în numele întregului sistem.
1. Definiție: Ce reprezintă un coeficient de influență
Vibrația cauzată de dezechilibru este un vector: are o mărime (cât de mult se deplasează rulmentul) și o direcție (poziția unghiulară a vârfului față de arbore, determinată de un tahometru (impuls). De asemenea, dezechilibrul este un vector — o masă situată la o anumită rază și sub un anumit unghi. Coeficientul de influență reprezintă pur și simplu raportul dintre acestea, adică răspunsul pe unitate de dezechilibru aplicat, exprimat în unități precum mm/s pe gram la o rază dată. Deoarece este un raport între doi vectori, el însuși este un vector, iar toate operațiile aritmetice din procesul de echilibrare sunt, prin urmare, adunarea vectorială și diviziune, mai degrabă decât operații matematice scalare obișnuite.
2. De ce este metoda atât de eficientă
Puterea acestei abordări constă în faptul că tratează mașina ca pe o „cutie neagră”. În loc să încerce să modeleze rotorul din punct de vedere teoretic, se efectuează un test practic pentru a măsura răspunsul specific al sistemului. Avantajele decurg direct din aceasta:
- Precizie ridicată: ia în calcul simultan toate efectele dinamice din lumea reală — rigiditatea lagărelor, flexibilitatea structurii de susținere, comportamentul fundației și forțe aerodinamice — deoarece toate acestea sunt deja incluse în răspunsul măsurat.
- Versatilitate: funcționează la fel de bine pentru un singur plan and complex multi-plane probleme, atât în ceea ce privește rigid și flexibil rotors.
- Fără dezasamblare: este standardul pentru lucrările efectuate la fața locului, care constă în echilibrarea unei mașini în starea sa de instalare, sub sarcini, viteze și temperaturi reale de funcționare — adică în condițiile în care aceasta funcționează efectiv.
3. Procedura pe un singur plan, pas cu pas
În cazul unui balansator cu un singur plan, metoda urmează o secvență clară și logică. Fiecare ciclu generează un vector de vibrație, iar coeficientul rezultă din diferența dintre aceștia.
- Prima execuție (Execuția 1): în condiții normale de funcționare a mașinii, măsurați vectorul de vibrație inițial — amplitudinea A₁ și faza P₁ — la nivelul rulmentului. Aceasta reprezintă răspunsul la dezechilibrul inițial, pe care îl vom numi O.
- Cursă de probă (Cursa 2): opriți mașina și fixați o greutate de probă cunoscută T într-o poziție unghiulară cunoscută, să zicem 0°, pe planul de corecție.
- Măsurați noul răspuns: repornim și citim noul vector, cu amplitudinea A₂ și faza P₂. Acesta reprezintă suma vectorială a dezechilibrului inițial și a efectului greutății de testare, O + T.
- Găsește diferența: instrumentul efectuează scăderea vectorială A₂ − A₁ pentru a izola vectorul corespunzător exclusiv greutății de probă, Teffect.
- Calculați coeficientul (α): se împarte efectul greutății de probă la greutatea de probă însăși — α = Teffect / T — indicând răspunsul pe unitate de dezechilibru.
- Calculați corecția: pentru a anula vibrația inițială, este nevoie de o greutate al cărei efect să fie exact −A₁, astfel încât greutatea necesară greutatea de corecție este W = −A₁ / α.
- Instalați și verificați: îndepărtați greutatea de testare, aplicați corecția calculată și rulați din nou sistemul pentru a vă asigura că vibrațiile au scăzut la un nivel acceptabil.
Întreaga buclă constă doar din trei vectori și două operații: se scade pentru a determina efectul de probă, se împarte pentru a determina coeficientul, apoi se împarte vibrația nedorită la acel coeficient pentru a găsi soluția.
Aritmetica vectorială se poate greși ușor atunci când se calculează manual, așa că majoritatea inginerilor lasă această sarcină în seama programelor. A noastră Calculatorul coeficientului de influență vă prezintă în detaliu cazul cu un singur plan, iar Calculator de greutate de probă ajută la stabilirea unei mase inițiale adecvate pentru prima încercare, astfel încât seria 2 să genereze o schimbare clară și măsurabilă, fără a suprasolicita rotorul.
4. Echilibrarea pe mai multe planuri
Același principiu se aplică și în cazul a două planuri și mai mult, deși algebra devine mai complexă. Pentru un balans pe două planuri instrumentul determină four coeficienții de influență — efectul unei greutăți din planul 1 asupra fiecăruia dintre cele două lagăre și efectul unei greutăți din planul 2 asupra fiecărui lagăr — care surprind interacțiunea dintre cele două planuri. Apoi, se rezolvă un set de ecuații vectoriale simultane pentru a determina simultan masa și unghiul corecte pentru ambele planuri. Acest lucru permite tehnicii să gestioneze dezechilibru dinamic (de cuplu) și, în principiu, aproape orice mașină rotativă. În cazul rotoarelor flexibile care se deformează la una sau mai multe viteze critice, conceptul este extins și mai departe în echilibrare modală, unde se măsoară coeficienții pentru fiecare mod semnificativ.
5. Condiții practice și capcane
Metoda se bazează pe o ipoteză fundamentală — aceea că sistemul este liniar și stabil, astfel încât un coeficient măsurat astăzi să rămână valabil și mâine. Urmează câteva aspecte practice:
- Viteză repetabilă: coeficientul depinde de viteză. Fiecare test trebuie efectuat la același număr de rotații pe minut, în special în apropierea unei viteză critică unde răspunsul se modifică brusc.
- Un răspuns clar la proces: greutatea de probă trebuie să modifice vibrația într-o măsură suficientă pentru a permite o măsurare fiabilă; dacă este prea mică, diferența A₂ − A₁ este acoperită de zgomot.
- Condiții stabile: modificarea temperaturii, a sarcinii sau slăbiciune modifică coeficientul real și denaturează rezultatul — eliminați astfel de erori înainte de echilibrare.

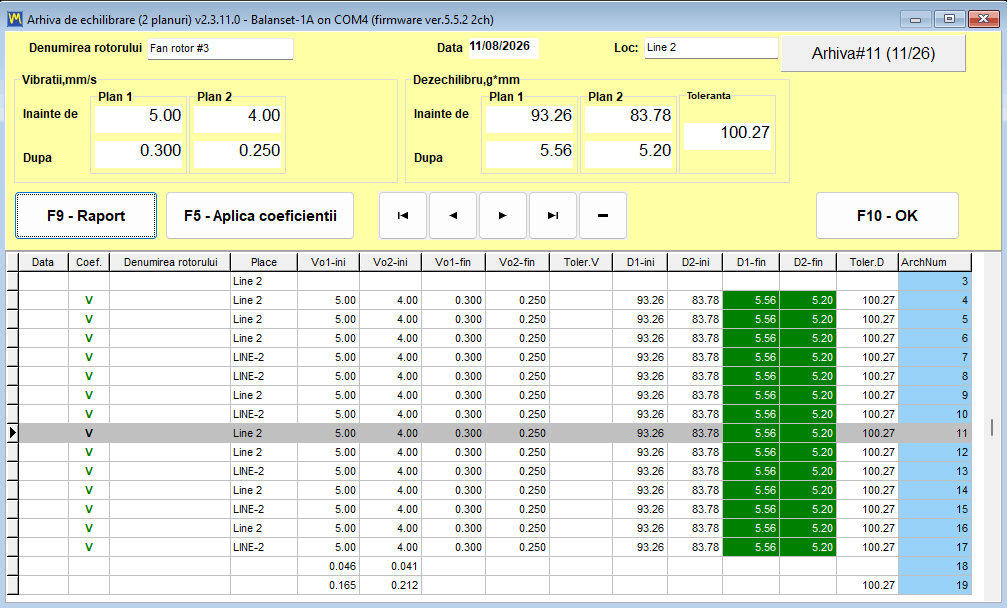

- Coeficienți stocați: Odată ce se cunoaște pentru o anumită mașină, un coeficient poate fi reutilizat pentru o echilibrul de aranjare fără o nouă rundă de testare, principiu pe care se bazează echilibrarea într-o singură etapă a rotoarelor de producție.
Pe teren, toate aceste operațiuni se desfășoară în interiorul unui analizor portabil cu două canale. Balanset-1A măsoară amplitudinea și faza 1× la fiecare rulare, calculează automat coeficienții de influență, determină corecția pentru un singur plan sau pentru două planuri și apoi verifică dezechilibru rezidual în raport cu clasa aleasă conform standardului ISO 21940-11 — transformând teoria de mai sus într-o serie de pași ghidați la fața locului.
