Kuelewa Vibrometer
A vibrometer — mara nyingi huitwa vibration meter au vibration pen — ni chombo rahisi, kichacho elektroniki kinachoheshimika kinachotumika kuchukua upimaji wa haraka wa jumla ya vibration kiwango kwenye mashine. Ni chombo cha uchunguzi, iliyoundwa kwa urahisi wa matumizi na wafanyakazi wa matengenezo, waendeshaji na fundi ambao wanahitaji kuhukumu kwa haraka afya ya mashine bila mafunzo ambayo vibration analysis inahitajika. Mahali pa msaada wa kuchambua mitikisiko answers “kuna tatizo gani na ni mwezi mwingine kiasi gani?”, vibrometer inalipiza swali rahisi lakini bado muhimu “kuna tatizo katika mahali hapa kabisa?”
1. Ufafanuzi: Ni Nini Vibrometer?
Tofauti na mchumba na umeme, vibrometer kwa kawaida haionyeshi frequency spectrum. Badala yake inapunguza ishara nzima ya vibration hadi namba moja inayowakilisha jumla ya nishati ya vibration ndani ya frequency band iliyoelezewa mapema. Takwimu hiyo moja — kawaida jumla ya RMS velocity katika mm/s — inatosha kuambia waendeshaji ikiwa mashine imebadilika tangu mara iliyopita, ingawa haionyeshi chochote kuhusu why. Kubadilishana kwa makusudi kwa maelezo ya diagnostics kwa ajili ya kasi na urahisi ni sehemu nzima ya chombo.
2. Jinsi Vibrometer Inavyofanya Kazi
Vibrometer inaunganisha sensor, elektroniki ya kuchanganua ishara na onyesho kwenye mwili mmoja wasafi. Mlolongo wa kipimo ni mfupi na kujitengea:
- Opereta anayeita ncha ya vibromita dhidi ya nyumba ya kufa au mahali jingine fulani la kipimo.
- An internal accelerometer hupiga mbu na kuibadilisha kuwa ishara ya umeme.
- Kielektroniki kichuja ishara hiyo kwa bendi yenye maalum — kawaida 10 Hz hadi 1,000 Hz, eneo linaloricomendwa na viwango vya ISO kwa tathmini jumla ya afya ya mashine.
- Ishara iliyochujwa inachakatwa kuwa amplitude moja tu ya jumla, kawaida RMS ya kasi, kwa sababu RMS ya kasi katika bendi hii inalingana vizuri na nishati hatari ambayo mashine inapata.
- Thamani hiyo moja tu ya RMS ya kasi inaonyeshwa kwenye maonyesho, kwa mfano 4.5 mm/s.
Vibromita vingi vinaongeza maonyesho rahisi ya taa-lengo — kijani, njano, nyekundu — inayotokana na chati za kiwango cha vibration katika viwango kama vile ISO 20816-1 (mjumbe mpya wa ISO 10816 inayojulikana kwa muda mrefu, yenyewe mbadala wa ISO 2372 iliyoondolewa). Hii inatoa hakuna kufa kwenye mara moja “nzuri”, “ya kuridhika” au “isiyokubaliwa” hukumu juu ya hali ya mashine. Kizingiti kinachosaidi rangi hizo kinategemea darasa la mashine na upachikaji; unaweza kuangalia kwa mashine mahususi na zetu ISO 10816 / 20816 kumbukumbu ya kiwango cha vibration, na ubadilishe kati ya vitengo na vibration-unit converter.
3. Balanset-1A katika Vibrometer Mode
Vibromera’s Balancet-1A ni nzira yenye chaneli mbili inayotegemea PC ambayo inaweza kulingana na vibrometer halisi (hali yake ya Vibration Meter), hutumia censorer za vibration za nje na programu yake ya Windows. Katika hali hii programu inaonyesha kwa kawaida thamani zilizopimwa kwenye skrini ya taratibu na inaweza kuonyesha kwa kuongeza time waveforms na spectra — hatua muhimu zaidi kutoka kwa kalem kaamu, wakati kuendelea na kazi rahisi ya ubao.
Vifaa vya kutumiwa katika Vibrometer mode:
- Vihisi viwili vya mtetemo (accelerometers) iliyounganishwa kwa ingizo X1 na X2 ya vitengo vya interfesi ya USB.
- Censorer ya photoelectric ya pembe ya awamu (laser tachometer) iliyounganishwa kwa ingizo X3 — si lazima ikiwa tu unahitaji vibration ya jumla RMS.
- A alama ya kutafakari inayotumika kwenye uso wa rotor kwa sensor ya awamu/RPM.
- Laptop au PC ya Windows inayofanya kazi ya programu ya Balanset-1A.
Kinachofanya kazi ya programu katika hali ya Vibrometer:
- Kasi ya jumla ya vibration (RMS) kwa kila chaneli: V1s, V2s.
- Vibration ya 1× (RMS) kwa kila chaneli: V1o, V2o.
- Awamu ya vibration ya 1× kwa kila chaneli: F1, F2 (wakati sensor ya awamu inatumiwa).
- Rotor speed: N rev.
Jinsi kipimo kinapoanza (mtiririko wa kazi wa programu):
- Sanidi sensors za vibration kwenye mashine na uziunganishe kwa X1 na X2 ya kigeu cha kisimu USB.
- Ikiwa unahitaji RPM na phase, unganisha sensor ya pembe-angle kwa X3 na tumia alama ya kutafakari kwenye rotor.
- Katika dirisha kuu la programu, chagua kipimo cha vibration kwenye chaneli moja (uso mmoja) au kwa chanelis mbili (nyuso mbili).
- Press “F5 – Kipimaji cha vibration” ili kufungua hali ya Vibrometer.
- Press “F9 – Run” ili kuanza kipimo; thamani za sasa hubadilika kwa kawaida katika dirisha la Vibrometer.
Ikiwa sensor ya pembe-angle itakatiliwa, hali ya Vibrometer inafanya kazi bado kwa miondoko ya jumla ya vibration ya RMS (V1s, V2s), but the program will not display RPM, the 1× component, or phase. In practice this mode is also used as a pre-flight check before balancing: it confirms that the dominant vibration component is genuinely 1× (running speed), kwa kuwa kusambaza kwa usawa kunasaidia tu wakati tatizo ni unbalance badala ya, kwa mfano, misalignment au kasoro ya kuzamia. Hii ni hasa mpaka ambapo usomaji rahisi wa vibrometer unaacha na uchambuzi wa kweli lazima uanze.

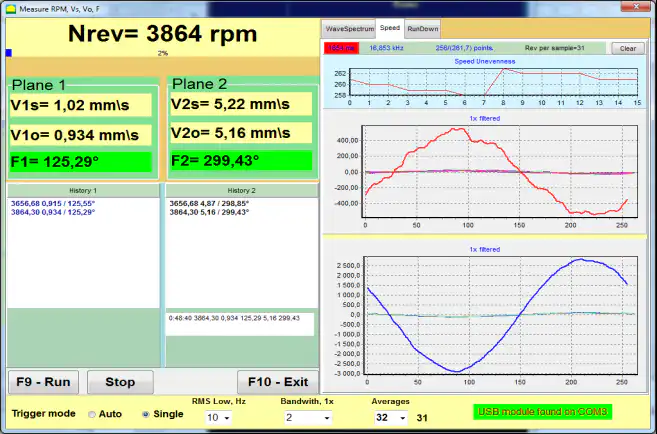

Picha za programu (Balanset-1A Vibrometer mode)
4. Jukumu katika Programu ya Utunzaji
Vibrometer ni zana nzuri ya kuanza kwa muundo unaoanza ufuatiliaji wa hali ya mashine programu. Inajenga daraja kati ya kutofanya chochote na kujitolea kwa matengano ya tabiri mfumo kamili, ikitoa thamani nyingi za kumsimu mapema kwa sehemu ndogo ya gharama na mafunzo.
- Zana ya uchunguzi: mashine kumi na kimoja inaweza kuangaliwa haraka. Injini yoyote inayoonyesha usomaji wa juu au unaoongezeka huwekwa alama kwa uchunguzi wa kina na mchambuzi aliyefunzwa na analyzer sahihi.
- Mizani ya waendeshaji: waendeshaji wanaweza kufundishwa kuchukua usomaji wa vibrometer kwenye mizani ya kila siku au kila wiki, ikitoa kumsimu mapema kwa matatizo yanayokua kati ya utafiti rasmi.
- Verification: usomaji wa kabla na baada unakumbuka maajabu ya kukamatia—kwa mfano baada ya mabadiliko ya kuzamia au kazi ya uangalifu—kwa kuonyesha kwamba kiwango cha vibration kimebaa halisi.
Nguvu yake halisi inatoka kwa trending: usomaji mmoja kamili wa jumla haumaanishi chochote, lakini mfululizo wa usomaji katika hatua sawa unaonyesha mwelekeo unaoongezeka unaobui kasoro habari kuwa bado kuna wakati wa kutosha kupanga kukamatia. Kulinganisha usomaji kila mmoja dhidi ya inayojulikana kuwa nzuri baseline inabadilisha namba mbaya kuwa uamuzi wenye maana.
5. Vibrometer dhidi ya Vibration Analyzer
Zana mbili hizo ni nyongeza badala ya kukinzana—zinakaa sehemu tofauti katika mtiririko sawa wa kazi.
| Aspect | Vimezi vya Mitetemo (Kipimaji cha Mitetemo) | Analyzeri ya Mitetemo |
|---|---|---|
| Purpose | Uchunguzi wa Haraka na Maangalizi ya Kiwango Jumla | Utambuzi wa Kina na Uchambuzi wa Mizizi |
| Output | Thamani Moja Jumla (mfano: kasi ya RMS) | Wigo Detailed wa FFT, maamuzi ya wakati, na usomaji wa awamu |
| Typical user | Fani za Matengenezo, Waendeshaji, Mistari | Wachanganuzi wa Mitetemo Wanapiga |
| Swali lilijibu | “Je, kuna tatizo?” | “Ni nini Tatizo Maalum, na ni Kali Kiasi Gani?” |
Kipimaji cha Mitetemo ni Muhimu Kwa Unyenyekevu na Kasi Wake, Lakini Haiwezi Kubaini cause ya Mitetemo. Usomaji Mkubwa Unakubali Tu kwamba Tatizo Lipo; Inachukua msaada wa kuchambua mitikisiko — and the FFT wigo, awamu na maamuzi ambayo Inatoa — kubaini Kama Tatizo Lile ni Kutofautiana, Milalo Isiyo Sawa, Risasi ya Kuzimu spall, Ukosefu wa Mtandao, au Kitu Kingine. Mkakati Wenye Akili ni Kuchunguza Kwa Upana na Chini Kwa Vipimaji, Kisha Kutekeleza Uchambuzi Tu Ambapo Uchunguzi Unaoelekezwa kwa Matatizo. Zana kama Balanset-1A ni Muhimu Hapa Haswa Kwa Sababu Inajaza Majukumu Yote Mawili: Inachunguza Kiwango Jumla kama Kipimaji cha Mitetemo, Lakini Inaweza Kupiga Thaman Ndani Uchambuzi wa Wigo na Awamu — na Balansing ya Uso Mmoja au Nyuso Mbili — Mara tu Kasoro Inapatikana.
