Comprensión del Desbalance Residual
Desbalance residual es la cantidad de desbalance que permanece en un rotor después de que se haya completado el proceso de balanceo el proceso está completo. Es la pequeña cantidad deliberada de desbalance que se permite que permanezca dentro del rotor porque reducirla aún más no traería ningún beneficio práctico. En otras palabras, el desbalance residual no es un fallo del balanceo, es el objetivo del balanceo.
1. Definición: ¿Qué es el Desbalance Residual?
Todo rotor real tiene cierto desbalance. El equilibrio perfecto, un eje de masas que coincida exactamente con el eje del rotor, no se puede lograr y perseguirlo es económicamente inútil. Por lo tanto, el trabajo del balanceo no es eliminar el desbalance, sino reducirlo por debajo de un nivel en el que la vibración que produce sea inofensiva para la máquina. El desbalance que queda una vez alcanzado ese nivel es el desbalance residual.
El desbalance residual se expresa como una masa multiplicada por un radio, típicamente en gramos-milímetros (g·mm) o gramos-pulgadas, porque la fuerza centrífuga que siente un rotor depende tanto de cuánta masa está descentrada como de qué tan lejos del eje se encuentra. Un punto pesado de 1 g a un radio de 100 mm (100 g·mm) es equivalente, en su efecto, a un punto pesado de 2 g a 50 mm.
2. Tolerancia de balanceo: ¿cuánto se permite?

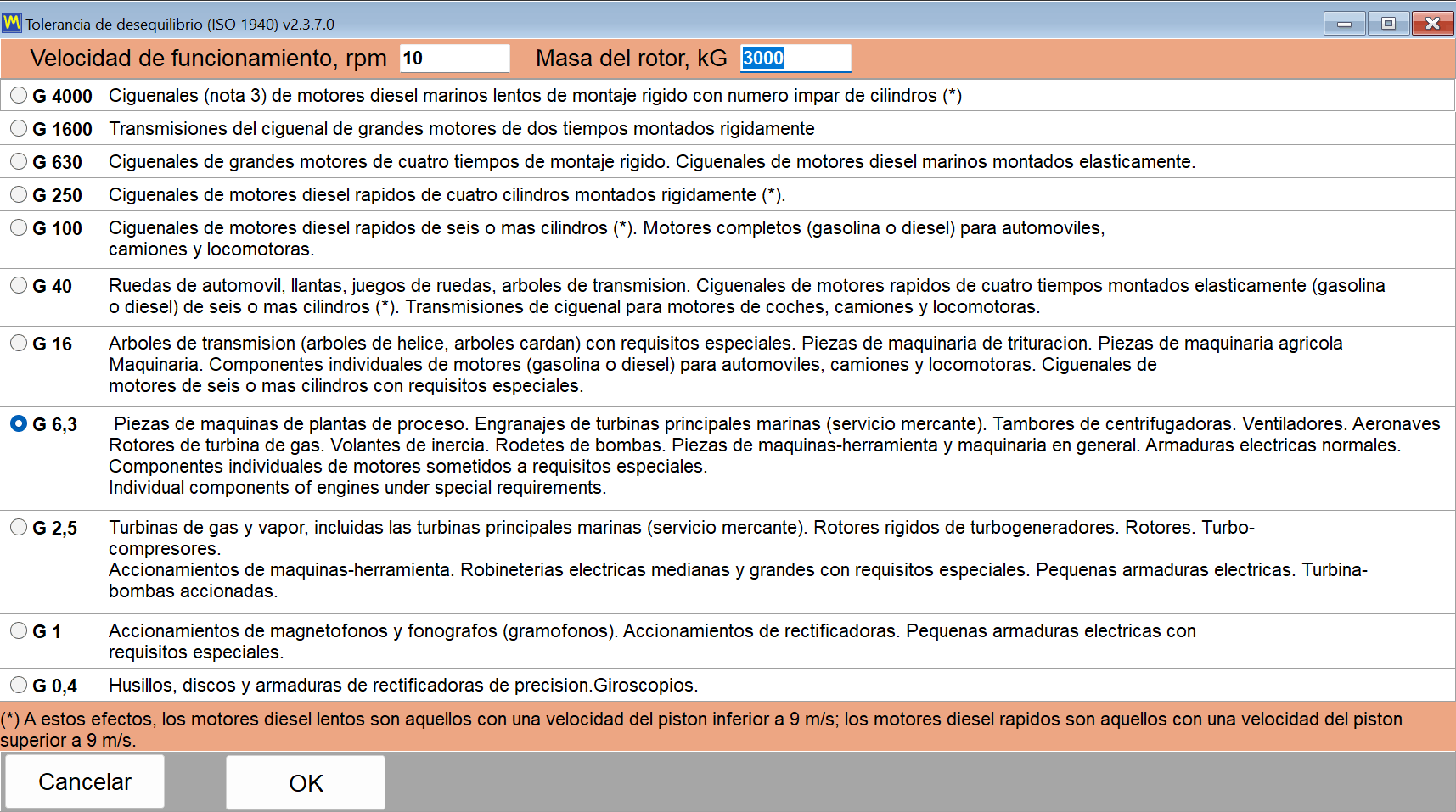

El desbalance residual permisible máximo está establecido por una tolerancia de balanceo. El método aceptado internacionalmente proviene de ISO 1940-1, ahora integrado en la moderna ISO 21940-11 serie. Define Grados de calidad de balanceo (grados G) — G6.3, G2.5, G1.0, etc. — donde el número es la velocidad orbital permisible del centro de masas del rotor en mm/s.
- A un número G más bajo significa una tolerancia más estricta y un desbalance residual permisible menor. Los rotores de bombas y ventiladores suelen ser G6.3; los husillos de máquinas-herramienta de precisión exigen G1.0 o mejor.
- El desbalance residual permisible aumenta con la masa del rotor y disminuye a medida que aumenta la velocidad de servicio: un rotor rápido debe balancearse con mucha más precisión que uno lento de la misma masa.
El cálculo, convertir un grado G y una velocidad de servicio en un valor admisible de g·mm y luego dividirlo entre los dos planos de corrección — es fácil equivocarse al hacerlo a mano. Pueden calcularlo al instante con nuestra gratuita Calculadora de Desbalance Residual (ISO 21940-11), que convierte un grado G y una velocidad de servicio directamente en el g·mm permisible para cada plano.
3. Por qué el desbalance residual siempre existe
Varias realidades prácticas garantizan que siempre sobreviva cierto desbalance:
- Resolución del instrumento: toda máquina de balanceo y analizador de campo tiene un desbalance mínimo que puede resolver de manera confiable.
- Errores de herramientas y montaje: los ejes de montaje, mandriles y adaptadores introducen pequeñas excentricidades propias.
- Desplazamiento por ensamblaje: las chavetas, acoplamientos y elementos de fijación desplazan ligeramente la masa de un rotor cuando la máquina se vuelve a ensamblar después del balanceo.
- Cambio operativo: la dilatación térmica, el desgaste, la erosión y la acumulación de producto alteran el estado de balanceo de un rotor en servicio.
- Rendimientos decrecientes: reducir a la mitad el desbalance residual puede duplicar el tiempo de balanceo, por lo que hay un punto sensato para detenerse.
4. Medición y Verificación del Desbalance Residual
El balanceo es un ciclo iterativo: medir el desbalance actual, agregar o quitar un peso de corrección, volver a medir y repetir hasta que la lectura baje por debajo de la tolerancia. Un informe de balanceo completo siempre debe indicar tanto el inicial desbalance inicial como el residual desbalance final para cada plano, por ejemplo: «0,5 g·mm plano izquierdo, 0,8 g·mm plano derecho, dentro de G2.5 a 3000 rpm».
En máquinas ensambladas, esta verificación ocurre en el sitio y no en una máquina de balanceo. Un analizador portátil de dos canales como el Balanset-1A mide la 1× amplitud y fase antes y después de la corrección, calcula los coeficientes de influencia del rotor y confirma que la vibración residual, y por lo tanto el desbalance residual, se encuentra dentro del grado ISO 21940-11 elegido. Como funciona en los propios rodamientos de la máquina a velocidad de operación, captura el verdadero estado residual en el que el rotor realmente funcionará, incluidos los efectos de ensamblaje y térmicos que una máquina de balanceo no puede ver.
5. Desbalance residual frente a desbalance inicial
Es útil mantener dos términos distintos. Desbalance inicial es lo que tiene el rotor antes de cualquier corrección, a menudo grande y la razón por la que se notó la vibración en primer lugar. Desbalance residual es lo que se deja intencionalmente después de la corrección, verificado contra la tolerancia. La relación entre ellos es una medida útil de qué tan efectivo fue el trabajo de balanceo: reducir un rotor de 250 g·mm a 4 g·mm representa una reducción de más del 98 % y una aprobación limpia para la mayoría de los grados industriales.
