A Bode-diagram megértése a rezgésanalízisben
A Bode-diagram (ejtsd: “bo-dee”, Hendrik Bode mérnök után) egy speciális grafikon, amely megmutatja, hogy egy gép rezgés válasza a fordulatszám függvényében változik. Két diagramot párosít egy közös fordulatszám (RPM) tengelyen - egy amplitúdó görbét egy fázis görbe felett - és ez az elsődleges eszköz, amellyel meghatározhatók a rotor kritikus sebességek. Mivel a sebesség változása közben jelennek meg a legárulkodóbb adatok, a Bode-diagramot szinte mindig ellenőrzött Felgyorsulás vagy Kifutás.
1. Meghatározás: Mi az a Bode-diagram?
A diagram két grafikonból áll, amelyek ugyanazt a vízszintes sebességtengelyt használják:
- Egy amplitúdó diagram (fent), amely az 1X - szinkron - rezgés nagyságát mutatja a sebesség változásával.
- A fázisdiagram (alul), amely a fázis ennek az 1X rezgésnek a késleltetése a tengelyen lévő, egyszeri fordulatonkénti időzítési referenciához képest.
A két görbe együttesen olvasva teljes képet ad a rotor dinamikai viselkedéséről. Lényeges, hogy az adatokat csak az 1X komponensre szűrik - ez elszigeteli a szinkronválaszt (amelyet a kiegyensúlyozatlanság) minden mástól a spektrumban, ami miatt a rezonanciajelzés olyan tiszta.
2. Miért fontos a Bode-rajz
A Bode-diagram a kritikus sebességek meghatározásának végleges módja. A kritikus fordulatszám az a fordulatszám, amely egybeesik a rotor egyik sajátfrekvenciájával, aminek hatására a gépben rezonancia lép fel, és nagymértékben felerősíti a rezgését. Két klasszikus mutató jelzi a kritikus sebességet:
- Egy határozott csúcs az amplitúdó ábrán. Ahogy a sebesség végigsöpör a sajátfrekvencián, az amplitúdó egy maximumra emelkedik, majd ismét csökken.
- 180 fokos elmozdulás a fázisrajzon. A rezonancián való áthaladáskor a fáziskésés összesen megközelítőleg 180 fokot fordul át. Egyszerű, kis csillapítású egyetlen módusú válasz esetén a 90 fokos fázispont hasznos rezonanciajelző — élesebb támpont, mint önmagában az amplitúdócsúcs, amikor a csillapítás elmossa a csúcsot. Valós gépeknél azonban a csillapítás, az anizotróp megtámasztás, a közeli módusok és az ütéskompenzáció eltolják ezeket a jellegzetes pontokat, ezért a fázisátmenetet együtt kell használni az amplitúdócsúccsal, a Nyquist-hurokkal, a csillapítás becslésével, valamint az ismételhető felpörgési/kifutási adatokkal.
A kritikus pontok pontos ismerete lehetővé teszi a mérnökök számára, hogy a folyamatos üzemi sebességet távol tartsák tőlük, elkerülve a nagy vibrációt, a gyorsuló kopást és a katasztrofális meghibásodás kockázatát, amelyet a kritikus ponton való futás jelentene. A helyeket előre meg lehet jósolni egy rotor kritikus fordulatszám számológép segítségével, és megjeleníthetők a működési tartományban egy Campbell-diagram segítségével, majd a mért Bode-diagrammal összevetve megerősítve.
3. A Bode-diagram értelmezése
A kritikus pontok meghatározásán túl a grafikon sok mindent elárul a rotorrendszerről:
- Erősítési tényező (AF): a rezonanciacsúcs élessége azt tükrözi, hogy mennyi csillapítás van a rendszerben. Egy magas, keskeny csúcs alacsony csillapítást és magas - potenciálisan veszélyes - erősítési tényezőt jelent, míg egy széles, lapos csúcs jól csillapított, elnézőbb rotorra utal.
- Megosztott kritikus: ha a rotor vízszintes és függőleges irányban egyenlőtlen merevséggel rendelkezik (anizotróp alátámasztás), akkor egy helyett két, egymáshoz közeli rezonanciacsúcsot mutathat, amit „osztott kritikusnak” nevezünk.
- Rendszerváltozások: az idővel rögzített Bode-diagramok összehasonlítása strukturális változásokat tár fel. Egy fejlődő tengelyrepedés vagy az alapcsavarok meglazítása eltolja a kritikus fordulatszám-csúcsok helyét és átformálja azokat, gyakran még azelőtt, hogy bármilyen más tünet megjelenne.
- Kiegyensúlyozó információk: a grafikon elengedhetetlen a rugalmas rotorok több sebességű, több síkú kiegyensúlyozásához, mivel megmutatja a rotor válaszát minden egyes sebességnél, és megmutatja, hogy hova kell a korrekciós súlyoknak menniük egy adott kritikus helyzet megszelídítéséhez.
4. Adatgyűjtés és műszerek
A Bode-diagram létrehozásához három dolognak együtt kell működnie:
- Egy rezgésátalakító - leggyakrabban egy közelségérzékelő amely közvetlenül méri a tengely elmozdulását, bár számos gépen burkolatra szerelt érzékelőket is használnak.
- Fázisreferencia-érzékelő - fordulatszámmérő vagy Kulcsfázis tengelyfordulatonként egy tiszta impulzust ad.
- Egy adatgyűjtő rendszer, amely képes az 1X-szűrt jel amplitúdóját és fázisát folyamatosan követni a sebesség változásával.
Az adatok rögzítése ellenőrzött indítás vagy leállítás során történik, így a gép végigjárja a teljes sebességtartományt és azon belül minden kritikus értéket. Az olyan általános célú gépeknél, amelyek nem rendelkeznek állandó közelségmérő szondákkal, egy hordozható kétcsatornás analizátor, mint például a Balanset-1A ugyanezt a szerepet tölti be a terepen: a lézeres tachométerről indítva, szinkronizált 1X amplitúdót és fázist rögzít a felfutás vagy a leállás során, így az elemző a helyszínen, a gép állandó műszerezése nélkül ábrázolhatja a választ és pontosan meghatározhatja a rezonanciákat.
5. A Bode-diagram és a szomszédos kijelzők
A Bode-diagram az átmeneti adatok nézeteinek családjába tartozik, és akkor a legerősebb, ha a rokonai mellett olvasható. A Nyquist-diagram ugyanazt az amplitúdó- és fázisinformációt mutatja be, mint az egyetlen poláris görbe, ahol a rezonancia egy tiszta hurkot követ. A kaszkád (vízesés) diagram a teljes spektrumot a sebességgel szemben halmozza, így a nem szinkron komponensek - amelyeket a csak 1X-es Bode-diagram szándékosan figyelmen kívül hagy - szintén láthatóvá válnak. E nézetek megfelelő kombinációjának kiválasztása a felfutási rekordot alapos képpé alakítja át a rotordinamika.
A Bode Plot from a Field Instrument

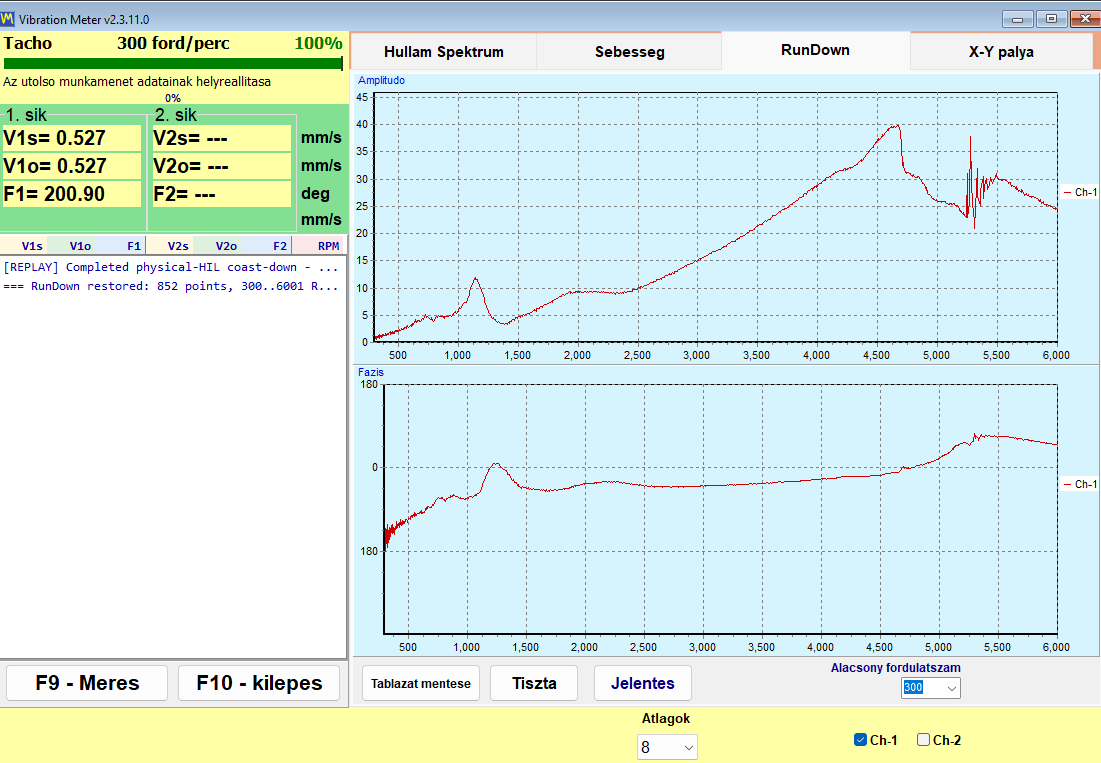

On the Balanset-1A the Bode pair is captured on the “Run-down” tab of the vibration-meter window: as the rotor coasts down or accelerates, the program logs the 1× amplitude and phase against speed — one raw value per revolution, with no smoothing — which is exactly the data a Bode plot is made of.
Two rendering details are worth knowing before reading the curves. The phase trace is drawn as one continuous line: where it passes through 0/360° the axis simply gains another 0…360° band instead of the line jumping to the opposite edge of the chart. And when tachometer data drops out, the program leaves gaps rather than drawing false straight segments. A resonance then reads the classical way described above — an amplitude peak accompanied by roughly 180° of phase rotation.
Recording stops on its own below the “Low RPM” threshold (adjustable 100–2000 RPM, 300 by default), and the run-down report keeps the waveform, spectrum and X-Y orbit snapshots taken at working speed alongside the Bode curves.
