Balansering av mulcherrotor: Stopp vibrasjonen ved kilden
Klipperen din gnager gjennom trær og kratt hele dagen – og gnager gjennom lagre like raskt. Huset er sprukket, kraftuttaksakselen skjelver, og førerens hender blir numne innen lunsj. Rotoren er ubalansert. Denne veiledningen viser deg nøyaktig hvordan du fikser det i felten, med reelle tall fra virkelige jobber.
Hvorfor mulchere begynner å vibrere
A mulcher rotor spins at 1,500–2,400 RPM while smashing into wood, stone, soil, and buried metal. That's 25–40 revolutions per second, every one of them driving the teeth into abrasive, unpredictable material. Under those conditions, perfect balance doesn't last long. Here's what shifts the mass distribution:
- Ødelagte eller slitte tenner. A single missing 100 g carbide tooth at 250 mm radius removes 25,000 g·mm of balanced mass — at 2,000 RPM that is roughly 110 kg of rotating centrifugal force, easily felt in the cab. Teeth wear unevenly depending on which side of the drum hits the material first.
- Støtskade. Treffer man på betong, armeringsjern eller store steiner, bøyer tannholderne og deformerer trommelveggen. Selv om ingenting synlig går i stykker, forskyver massefordelingen seg.
- Opphopning av rusk. Våt jord, sevje og trefiber samler seg i mellomrommene mellom tannholderne. På en 1200 mm trommel er det vanlig med 200–400 gram oppbygging etter noen dager i våte forhold.
- Sveisereparasjoner uten ombalansering. Hardsveising (å bygge opp slitte tenner med sveisemateriale) øker massen. Sveising av en ny holderbrakett øker massen. Hvis du ikke balanserer på nytt etterpå, skaper selve reparasjonen ubalanse.
- Produksjonsavvik. Ingen rotor forlater fabrikken perfekt balansert. Veggtykkelse, sveiseinntrengning og plassering av brakett varierer innenfor toleransen – men toleransene summerer seg.
Hva går i stykker og hva det koster
Ved 2000 o/min øker sentrifugalkraften fra ubalansen med kvadrat av hastigheten. En forskyvning på 50 gram ved en radius på 200 mm genererer over 44 kg syklisk kraft på lagrene – 33 ganger per sekund. Det er et hammerslag hvert 30. millisekund.
- Lagre – det direkte offeret. Kvalitetssett koster 80–150 euro. Ved kraftig vibrasjon bytter operatørene dem ukentlig. Én entreprenør brukte 400 euro/uke bare på lagre før balansering.
- Lagerhus — bli veltet oval av for mye slark. Når setet først er skadet, vil ikke engang nye lagre gå rett. Reparasjon av hus: €200–€500.
- Sprekker i hus og ramme — vibrasjonsutmattingssprekker sveiser og grunnmetall. Du ser forsterkningsplater sveiset over tidligere forsterkningsplater. Hver reparasjon svekker konstruksjonen.
- Hydraulisk system — vibrasjon løsner beslag og gjør tetningsflatene hardnekkige. Væsketap fører til kavitasjon og overoppheting av pumpen. Utskifting av hydraulisk pumpe: €2000+.
- Kraftuttak og traktor — vibrasjoner går gjennom drivlinjen og inn i traktoren. Universalledd, førerhusfester og hydrauliske ventilhus blir alle påvirket.
- Operatøren — eksponering for helkroppsvibrasjoner forårsaker muskel- og skjelettskader. EU-direktiv 2002/44/EF setter tiltaksverdier til 0,5 m/s² — en ubalansert bioklipper kan lett overskride dette.
ISO-vibrasjonsstandarder
| G-klasse | Bruksområde | Examples (ISO 21940-11, Table 1) |
|---|---|---|
| G40 | Coarse rotating parts | Car wheels, wheel rims, drive shafts |
| G16 | Agricultural machinery — mulchers belong here | Forestry & agricultural mulchers, crushing machines, cardan shafts |
| G6.3 | Generelle maskiner | Fans, pumps, gears, machine tools |
| G2.5 | Precision / high-speed drives | Compressors, gas and steam turbines, fast electric motors |
What G16 means in grams: permissible residual specific unbalance is eper = 9549 × G / n. For a 420 kg mulcher drum at 1,900 RPM that gives about 80 g·mm/kg — roughly 34,000 g·mm in total, or a residual weight of about 120 g at a 280 mm correction radius. The Balanset-1A software does this calculation for you.
| Sone | Rigid mounting (mm/s RMS) | Flexible mounting (mm/s RMS) | Betydning | Handling |
|---|---|---|---|---|
| A | < 1,4 | < 2,3 | New-machine condition | Ingen – utmerket |
| B | 1,4 – 2,8 | 2,3 – 4,5 | Akseptabel for ubegrenset langtidsdrift | Følge |
| C | 2,8 – 4,5 | 4,5 – 7,1 | Unsatisfactory for continuous operation | Planlegg vedlikehold |
| D | > 4,5 | > 7,1 | Damage can occur | Stopp. Fiks nå. |
Lagerbytte: €80-€150 deler + 2–3 timer arbeid. Hvis du bytter ut hver uke, er det 4 000–7 500 euro/år bare i deler, pluss 100+ timer med skiftenøkkeltid i stedet for å rydde land.
En dag med nedetid fra entreprenøren under et ryddeprosjekt: €800–€1500 i tapte inntekter. Katastrofal rotorsvikt (sprukket aksel): €2 000–€5 000 deler + uker ventetid.
Balanset-1A er en one-time purchase (current price on the product page). In our field experience, two or three prevented bearing failures cover it — every job after that is pure savings.
Mulchertyper og deres balanserende særegenheter
PTO skogbruksmuldmaskin
Trepunktsmontert, kraftuttaksdrevet. Rotorer 800–1500 mm lange med faste karbidtenner. Ubalanse fra brukne tenner og reparasjoner med hardsveising. Jevn kraftuttakshastighet gjør balanseringen enkel – hold traktorens gass konstant.
Gravemaskinmontert mulcher
Hydraulically driven, mounted on excavator arm. RPM varies with hydraulic flow — hold the dial steady during measurement. Heavier rotors (300–500 kg). Trial weights typically 40–100 g — size them with the 10% force rule from Step 1 below. Often requires two people for the balancing job.
Kompakt mulcher
Compact but high-RPM. Sensitive to imbalance — even 20–30 g offset produces noticeable vibration. Lighter rotors need lighter trial weights (typically 10–30 g). Tight working space means creative sensor placement sometimes needed.
Trommeltype ryddeklipper
Den tyngste kategorien. Trommer med stor diameter og massive tenner for sliping av hele tre. Lavere turtall, men enorme sentrifugalkrefter fra ren masse. Korrigerende vekter kan nå 300–500 g per høvel. Beregn ekstra tid til disse jobbene.
Flail mowers and hammer-type mulchers behave much the same way — see our separate field report on Dynamisk balansering av rotorer til slagklippere og skogsbarklippere for another worked example.
Statisk vs. dynamisk ubalanse: Hvorfor den gamle måten mislykkes
The knife-edge method — rest the rotor on round bars, let the heavy side roll down, counterweight — is classic statisk balansering. It works only for disc-shaped rotors whose length is less than about half their diameter (L/D below ~0.5). That covers brake discs and single pulleys, not mulcher drums.
En mulchertrommel på 1200 mm kan ha én tung flekk klokken 12 på venstre side og en annen klokken 6 på høyre side. På kniveggstøtter kansellerer disse ut hverandre – rotoren står i vater. Spinn den med 2000 o/min, og hver tung flekk genererer sentrifugalkraft som trekker utover i motsatte retninger. Resultatet er en par — en gyngende kraft som er usynlig når den står i ro, men ødeleggende når den spinner.
Tommelfingerregel: If the rotor is longer than about half its diameter (L/D > 0.5), assume dynamic imbalance and use toplansbalansering. Every mulcher drum falls into this category.
Hvorfor butikkbalanse ikke er nok
Verksteder balanserer rotorer på sine egne presisjonslagre. Du monterer rotoren på nytt – med ulik lagerklaring, ulik husjustering, ulikt kraftuttakskast. Den "perfekt balanserte" rotoren vibrerer igjen. Tre grunner:
- Toleranser for lagertilpasning. Verkstedmaskinen har nullklaringsfester. Lagrene dine har arbeidsklaring og slitasje. Rotoren roterer på et annet senter.
- Monteringsvariabler. Keyway alignment, coupling eccentricity, belt tension — all change when you reassemble. Just 0.1 mm of assembly eccentricity on a 400 kg rotor adds 40,000 g·mm of unbalance — more than the entire G16 allowance for that rotor at 1,900 RPM.
- Driftsforhold. Termisk ekspansjon under belastning, utsving av slagverktøy, justering av kraftuttaksakselen – det virkelige miljøet er forskjellig fra verkstedbenken.
In-situ balansering måler hva lagrene faktisk opplever under reelle forhold. Det er derfor feltresultatene vanligvis er bedre – og rotoren forlater aldri maskinen.
Sjekkliste før balansering
Balansering korrigerer massefordelingen. Det kan ikke fikse ødelagt maskinvare. Hvert minutt med forberedelser sparer ti minutter med feilsøking.
- Rengjør rotoren. Fjern fastklemt jord, vegetasjon, sevje – både inni og utenfor trommelen. 200 g tørket gjørme ugyldiggjør avlesningene.
- Inspiser lagrene. Grip akselen nær hvert lager, sjekk for radial og aksial slark. Sliping eller klikking = bytt først.
- Sjekk hver tann og holder. Alle tilstede? Alle stramt? Skadede eller svært slitte tenner – skift ut i diametralt motsatte par.
- Se etter sprekker. Trommelvegg, endeplater, monteringsbraketter, rammesveiser. En sprukket trommel bøyer seg under sentrifugalbelastning – balanseringsavlesningene vil være uregelmessige.
- Bekreft justeringen av drivenheten. Kraftuttaksjustering eller hydraulisk motorkobling. Feiljustering forårsaker vibrasjoner som ikke skyldes ubalanse.
- Stram alt. Monteringsbolter, trepunktsfeste, vern. Løse deler = resonansproblemer.
- Lås/avbryt motoren. Ta ut nøkkelen. Aktiver kraftuttaksbremsen.
- Øyevern ved sveising, sliping og under alle prøvekjøringer.
- Alt personell må holde seg unna rotasjonsplanet under løp. En løs prøvevekt ved 2000 o/min er et prosjektil.
- Hørselsvern – eksponerte klippetromler overstiger lett 95 dB.
- Ikke grip inn i rotoren mens kraftuttaket eller hydraulikken er innkoblet.
7-trinns feltbalanseringsprosedyre med Balanset-1A
Den Balanset-1A bruker påvirkningskoeffisientmetoden. Three measurement runs, then permanent corrections. The software handles all the math.

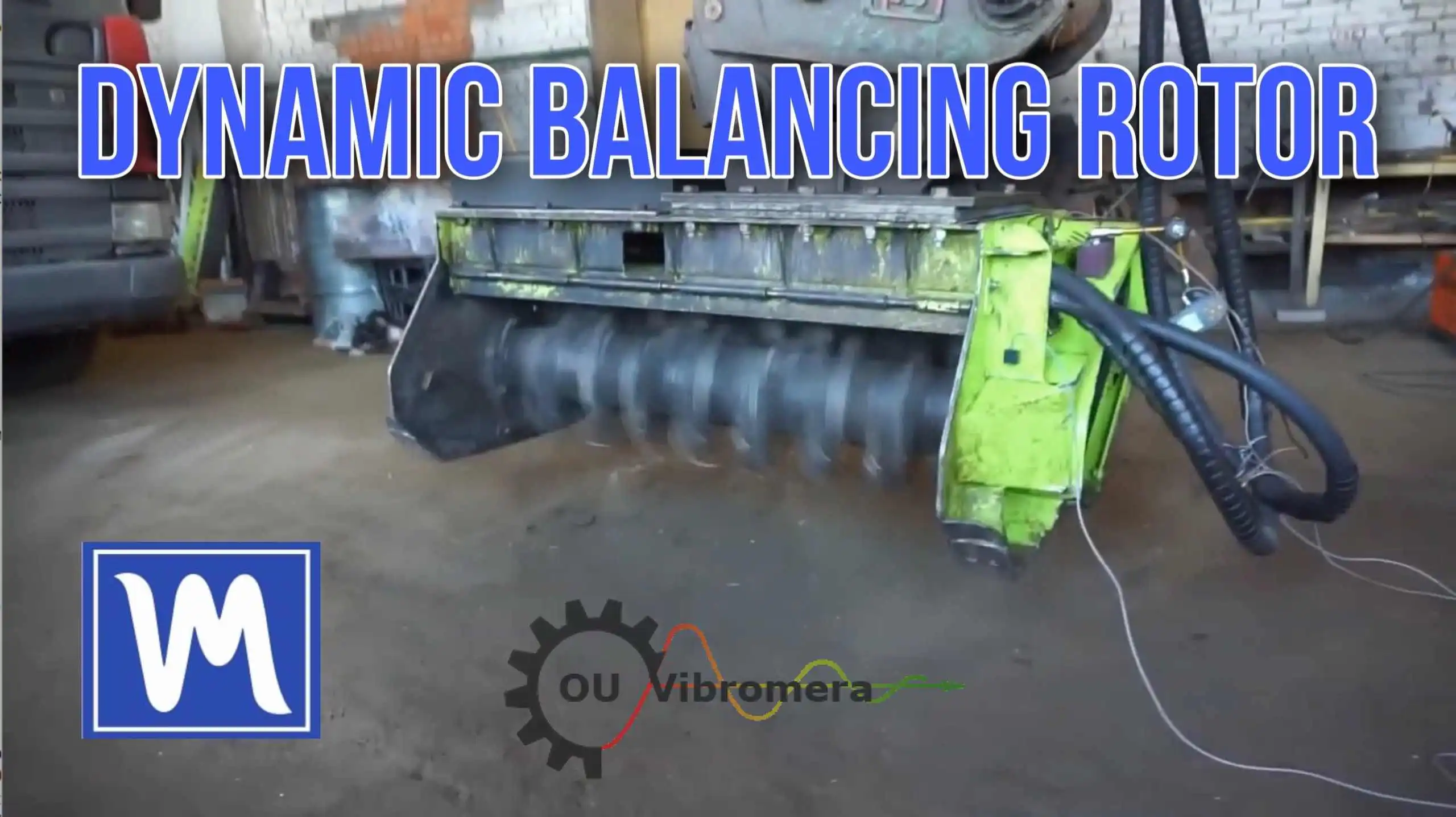

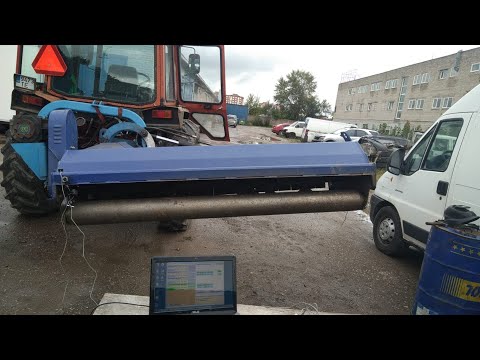

Video: Balanseringsprosess for mulcherrotor
Forhåndsinspeksjon og forberedelse
Complete the checklist above. Mark Plane 1 (drive-end bearing) and Plane 2 (free-end bearing). Size your prøvevekt with the 10% force rule: its centrifugal force should stay around a tenth of the rotor's weight — mrettssak [kg] = 0.1 × M × g / (r × ω²). For a 420 kg drum at 1,900 RPM with a 250 mm mounting radius that works out to about 40 g. The goal: a clear 20–30% change in vibration amplitude or phase, without hammering the bearings.
Monter sensorer og turteller
Vibrasjonssensor 1 på lagerhuset i plan 1, sensor 2 i plan 2. Magnetiske baser, orientert vinkelrett på rotoraksen. Rengjør monteringsflaten – olje reduserer magnetisk feste. Reflekterende tape på trommelen eller trinsen. Laserturteller på magnetisk stativ, rettet mot tapen.
Kjør 0 — Innledende vibrasjon
Start programvaren, velg Toplansbalansering. Start rotoren ved driftsturtall. Vent i 5–10 sekunder til hastigheten stabiliserer seg. Registrer grunnlinjevibrasjonen (mm/s) og fase ved begge sensorene. Dette er dine "før"-taller.
Run 1 — Prøvevekt, plan 1
Stopp rotoren. Skriv inn prøvevektens masse og radius i programvaren. Bolt prøvevekten til plan 1. Noter vinkelen fra refleksbåndmerket (rotasjonsretningen). Kjør rotoren, noter. Stopp. Fjern prøvevekten. Bekreft ≥20% endring i amplitude eller fase.
Run 2 — Prøvevekt, plan 2
Samme prøvevekt i plan 2. Merk vinkelen. Løp, registrer. Stopp. Fjern prøvevekten. Programvaren har nå tre datapunkter og beregner påvirkningskoeffisientene.
Installer permanente korrigeringer
Software displays the korreksjonsvekt mass and angle for each plane. Cut steel pieces to calculated weights (use a scale). Measure angles from the tape mark in the direction of rotation. Weld with good penetration — these weights take years of impacts.
Bekreft og dokumenter
Siste løp. Mål: Zone B or better — for a Group 2 machine on rigid mounting that means ≤ 2.8 mm/s, and below 1.4 mm/s is Zone A, new-machine condition (on flexible mounting the B/C boundary is 4.5 mm/s). If gjenværende ubalanse is still too high, run a trim balance. Save the report. Write the balance date and residual vibration on a label attached to the machine.
Feltrapport: Gravemaskinmontert mulcher, Sør-Portugal
Maskin: Hydraulisk skogsklipper på 25-tonns gravemaskin. Trommeldiameter 550 mm, lengde 1300 mm, ca. 420 kg. 52 faste karbidtenner. Drift med 1900 o/min via hydraulisk motor.
Problem: Lagerskift hver 8.–12. dag i to måneder. Ramme sprakk på tre monteringspunkter – tidligere sveiset to ganger. Operatør rapporterer nummenhet i hånden etter 4-timers skift. Entreprenøren taper omtrent €350/uke i deler og nedetid.
Hva vi fant: Tre tenner brukket (støt mot nedgravd granittblokk), en tannholder bøyd 5°. Etter å ha satt inn tenner og rettet opp holderen, første vibrasjon: 14,6 mm/s at the drive end, 12.3 mm/s at the free end. Deep in Zone D.
Balansering: Two-plane dynamic balancing with Balanset-1A. Trial weight: 40 g bolt and nut, sized so its centrifugal force stayed near 10% of rotor weight. Corrections: 95 g at 128° on Plane 1, 130 g at 251° on Plane 2. Welded to drum end plates.
Resultat: Restvibrasjon: 1,8 mm/s drivenden, 2,1 mm/s free end — from deep Zone D into Zone B, close to the 1.4 mm/s Zone A boundary. Total time including tooth replacement: 3 hours. Balancing alone: 50 minutes. Figures are from this specific job — results vary with rotor condition.
Feilsøking: Vibrerer fortsatt etter balansering?
1. Mekaniske problemer (vanligst)
- Slitte lagre — selv nye billige lagre kan ha for mye klaring. Sjekk for slark etter montering.
- Bøyd aksel — skaper vibrasjon på 1× o/min som ser ut som ubalanse, men som ikke kan korrigeres med vekter. Sjekk avkast med en måleur: mer enn 0,05 mm TIR er et problem.
- Rusk inni trommelen — smuss eller grus som sitter fast i en hul trommel forskyver seg under rotasjon. Uregelmessige, ikke-repeterbare avlesninger = rengjør innsiden.
- Sprukket ramme — endrer stivhet og skaper resonans. Trykk på rammen og lytt etter toneendringer i vibrasjonen.
2. Forhold under balansering
- Resonans — Drift av turtall nær en strukturell egenfrekvens forsterker selv liten ubalanse. Prøv ±10% o/min hvis mulig.
- Turtallssvingninger — hydraulic drives are prone to this. Hold the flow control steady. >5% variation makes phase data unreliable.
- Noe endret seg mellom løpeturene — en sensor flyttet seg, en tann falt av, gravemaskinen beveget seg. Enhver endring = omstart fra kjøring 0.
3. Prosedyrefeil
- Prøvevekten er for lett — mindre enn 20% vibrasjonsendring = beregningen mister presisjon. Gå tyngre.
- Glemte å fjerne prøvevekten — #1-feilen. Bekreft at den er av før du korrigerer sveisingen.
- Vinkel målt bakover — må være fra tapemerket i rotasjonsretningen. Motrotasjon setter vekten 180° av.
- Turtelleren er flyttet — faseavlesningene er feil hvis laseren beveget seg mellom kjøringene. Fest den godt.
Balanset-1A: Key Specifications for Mulcher Work
Everything in this guide was done with the Balanset-1A — a two-channel portable balancer and vibration analyzer built for exactly this kind of field job. Mulcher rotors run 1,200–2,800 RPM, comfortably inside its working range.
| Parameter | Verdi |
|---|---|
| Channels / sensors | 2 vibration sensors + 1 laser tachometer |
| Balanserende fly | 1 eller 2 |
| Vibrasjonshastighetsområde | 0,2 - 80 mm/s RMS |
| Frequency range (balancing & FFT) | 5 – 1,000 Hz (amplitude error ≤ 10% above 550 Hz) |
| Balancing speed range | ≈ 300 – 60,000 RPM |
| Tachometer range | 250–90 000 o/min |
| Beregning av toleranse | ISO 21940-11 G-grades (formerly ISO 1940-1) |
| Makt | USB, 5 V DC (from the laptop — no mains adapter) |
| Enclosure protection | IP54 |
| Reports | PDF export, job archive |
Complete kit: measurement unit, two vibration sensors, laser tachometer with magnetic stand, reflective tape, scales and software.
View the Balanset-1A →Ofte stilte spørsmål
Kan jeg balansere rotoren uten å fjerne den fra mulcheren?
Ja – in-situ (på stedet) balansering er den foretrukne metoden. Sensorer monteres på lagerhusene, rotoren går med driftsturtall, og Balanset-1A beregner korreksjoner. Resultatene er ofte bedre enn verkstedbalansering fordi målingen gjenspeiler reell lagertilpasning, husjustering og driftsforhold. De fleste jobber tar 45–90 minutter.
Which balance quality grade (ISO 21940-11) does a mulcher need?
Per ISO 21940-11 (formerly ISO 1940-1) Table 1, agricultural machinery — mulchers included — falls under grade G16. Some high-RPM skid-steer mulchers are built to the tighter G6.3. Balanset-1A-programvaren beregner den nøyaktige tillatte restubalansen i gram basert på rotormasse og turtall – ingen manuell tabelloppslag nødvendig.
Hvor ofte bør jeg balansere på nytt?
Etter enhver masseendring: tannutskifting, hardsveising, sveising, støtskader. Ved aggressivt skogsarbeid (stein, nedgravd rusk), kontroller balansen hver 100–200 driftstimer. Under lettere forhold, balanser når vibrasjonen øker merkbart. Tenner knekker regelmessig i skogbruk – forvent å balansere på nytt etter hver betydelig tannutskifting.
Hvorfor vibrerer klipperen min etter at verkstedet har balansert rotoren?
Verkstedet balanserte det på sine presisjonslagre med sine fester – ikke dine. Reinstallasjon introduserer ubalanse fra forskjellige lagerklaringer, slitasje på huset, kilesportilpasning og kraftuttaksjustering. In-situ-balansering etter reinstallasjon reduserer vanligvis vibrasjoner ytterligere fordi det korrigerer for alt i ditt faktiske driftsmiljø.
Hvor mye koster det å balansere en mulcher?
Professional balancing service: typically €300-€600 per job, more in remote areas. The Balanset-1A is a one-time purchase (current price on the product page) that handles unlimited jobs — it usually pays for itself within the first few self-service balancing operations. If you manage multiple mulchers or offer balancing as a side service, the ROI is immediate.
Trenger jeg opplæring for å bruke Balanset-1A?
Ingen sertifisering kreves. Programvaren veileder deg gjennom hvert trinn – monter sensorer, kjør rotor, fest prøvevekt, kjør igjen, sveisekorrigeringer. De fleste operatører føler seg trygge etter 2–3 øvingsjobber. Vibromera tilbyr videoopplæringer, en detaljert manual og direkte teknisk støtte via WhatsApp.
Mulcheren din trenger ikke å riste
En ubalansert rotor er en tikkende klokke – hver driftstime skjærer bort lagre, sprekker i sveiser og skader traktoren. Men det er et løsbart problem. Med forberedelse og en Balanset-1A, you can take a mulcher from 14,6 mm/s ned til 1,8 mm/s — as in our field case above — in under an hour, in the field, without pulling the rotor.
Investeringen betaler seg selv i form av forhindrede havarier. Den virkelige gevinsten er ukene med problemfri drift som følger – ingen daglige lagerbytter, ingen sprukne rammer, ingen numne hender.
Balanser rotoren. Fiks rotårsaken. Alt annet følger etter.
