Compreendendo o Teste de Impacto (Bump Test)
A teste de pancada — também chamado de teste de impacto ou teste de martelo — é uma técnica experimental simples para identificar as frequências naturais e amortecimento características de uma estrutura ou máquina, golpeando-a com um martelo (instrumentado ou não) e medindo a resposta livre resultante com um ou mais vibração . Um único impacto nítido excita todos os modos estruturais de uma só vez, e uma acelerômetros da resposta revela essas frequências naturais como picos no FFT . É o método mais prático para campo espectro de frequência porque não precisa de nada além de um martelo e um analisador de vibração — sem excitadores eletrodinâmicos caros e sem configuração elaborada. Como resultado, é usado constantemente para solução de problemas ensaios modais , e para confirmar que as frequências de operação estão separadas com segurança das frequências naturais. ressonância de problemas, verificando ressonâncias estruturais, e confirmando que as frequências de operação estão com segurança separadas das frequências naturais.
O princípio por trás de um bump test é que um impacto é, matematicamente, um pulso muito curto contendo energia em uma ampla faixa de frequências de uma só vez. Quando essa energia de banda larga é entregue a uma estrutura, cada modo cuja frequência natural está dentro da largura de banda do pulso é posto a vibrar simultaneamente. A estrutura então “decai” em suas próprias frequências preferenciais, e a resposta decrescente — capturada pelo acelerômetro — carrega a impressão digital desses modos. Transformar o decaimento no domínio da frequência converte cada modo em um pico, de modo que um único toque pode mapear o caráter dinâmico de toda uma estrutura de máquina, pedestal ou trecho de tubulação em segundos. É o parente amigável para campo da disciplina mais ampla de
O princípio por trás de um teste de impacto (bump test) é que um impacto é, matematicamente, um pulso muito curto contendo energia em uma ampla faixa de frequências simultaneamente. Quando essa energia de banda larga é aplicada a uma estrutura, todo modo cuja frequência natural esteja dentro da largura de banda do pulso é excitado simultaneamente. A estrutura então “reverbera” em suas frequências preferenciais, e a resposta em decaimento — captada pelo acelerômetro — carrega a assinatura desses modos. Transformar essa reverberação para o domínio da frequência converte cada modo em um pico, de modo que uma única batida pode mapear o caráter dinâmico de todo um chassi de máquina, pedestal ou trecho de tubulação em segundos. É a prima de campo, mais simples, da disciplina mais ampla de teste de impacto.
A escolha do martelo define se o resultado é quantitativo ou meramente qualitativo.
Martelo de Impacto
Um transdutor de força embutido na cabeça do martelo mede a força do impacto diretamente.
Martelo Instrumentado (Preferencial)
- Um transdutor de força embutido na cabeça do martelo mede a força de impacto diretamente.
- (resposta dividida pela força) e um função de transferência sejam calculados. função de resposta em frequência Os resultados são quantitativos e repetíveis.
- Custo típico: $500–3.000.
- Um martelo comum, um martelo de borracha ou até mesmo um impacto manual servem.
Não Instrumentado (Simples)
- Apenas a resposta é medida, não a força.
- Fornece identificação qualitativa de frequência — onde estão os picos, mas não sua magnitude absoluta por unidade de força.
- Isso é perfeitamente adequado para muitas aplicações em campo.
- Gratuito ou de custo muito baixo.
- Um acelerômetro montado no ponto de resposta de interesse.
Medição da Resposta
- Conectado a um analisador de vibração ou unidade de aquisição de dados.
- A capacidade de análise FFT é necessária para resolver os picos.
- FFT do sinal de resposta.
Análise
- Os picos correspondem às frequências naturais.
- A largura do pico é um indicador de amortecimento.
- A largura do pico é um indicador do amortecimento.
3. Procedimento do Teste
Teste de Impacto Básico
- no ponto de medição de resposta escolhido. Configure o analisador:
- no modo FFT, em uma faixa de frequência adequada para a estrutura. no modo FFT, em uma faixa de frequência apropriada para a estrutura.
- um único impacto firme com o martelo. Capture a resposta:
- registre o decaimento da vibração. vários impactos para média — três a dez é o típico — para suavizar a variação entre os golpes.
- Repetir: vários impactos para tirar a média — de três a dez é o típico — para suavizar a variação entre as batidas.
- a FFT resultante mostra os picos de frequência natural. Medições em múltiplos pontos de resposta para determinar o
Testes Avançados
- análise para validar a qualidade dos dados medidos. formas modais.
- Um martelo instrumentado para funções de transferência quantitativas.
- Coerência Cálculo completo da função de resposta em frequência (FRF).
- Esta é a aplicação mais comum. O teste determina as frequências naturais de uma estrutura, que são então comparadas às frequências de operação da máquina — 1×, 2×,
4. Aplicações
Identificação de Ressonância
Esta é a aplicação mais comum. O teste determina as frequências naturais de uma estrutura, que são então comparadas às frequências de operação da máquina — 1×, 2×, passagem de pá teste, que revelam as mesmas ressonâncias enquanto a máquina varre a velocidade. partida ou parada por inércia Identificar componentes fracos ou excessivamente flexíveis.
Diagnóstico Estrutural
- ou estruturas trincadas, que deslocam ou dividem os picos esperados.
- Localizar folgas Avaliar fundação ou montagem
- Avalie a fundação ou a montagem rigidez.
- Fornecer uma comparação antes/depois para validar uma modificação estrutural.
Teste Modal
- Determinar frequências naturais, formas modais e amortecimento simultaneamente.
- Validar modelos de elementos finitos contra a realidade medida.
- Otimizar um projeto estrutural.
5. Interpretação
Identificação de Frequências Naturais
- Os picos no espectro de resposta ao impacto são as frequências naturais.
- Picos agudos indicam baixo amortecimento — e, portanto, um potencial problema de ressonância.
- Picos largos indicam alto amortecimento, onde a ressonância é menos crítica.
- Múltiplos picos significam que múltiplos modos estão presentes.
Avaliação do Risco de Ressonância
- Se uma frequência natural coincidir com uma frequência de operação dentro de aproximadamente ±20%, há risco de ressonância.
- Se estiverem bem separadas — mais de cerca de 30% de diferença — a condição é geralmente segura.
- A altura do pico indica quanto amplificação esperar.
Estimativa de Amortecimento
- Meça a largura do pico na metade de sua altura máxima.
- Calcule o razão de amortecimento a partir dessa largura de banda (o método da meia-potência).
- Alternativamente, derive-o a partir da taxa de decaimento do ringdown no domínio do tempo.
6. Vantagens e Limitações
O apelo do teste de impacto é sua praticidade absoluta, mas ele carrega compensações que um analista deve respeitar.
Vantagens
- Simplicidade: equipamento mínimo, configuração em minutos, sem necessidade de energia para a excitação, e pode ser realizado em quase qualquer lugar, a qualquer momento.
- Excitação de banda larga: um único impacto excita uma ampla faixa de frequência de uma vez, então todos os modos são identificados em um único teste — muito mais rápido que métodos de varredura senoidal.
- Praticidade em campo: sem equipamentos grandes para transportar, funciona em máquinas instaladas, e é rápido o suficiente para rotina solução de problemas.
Limitações
- Repetibilidade: a força do impacto varia entre os golpes; a média de vários impactos ajuda, e um martelo instrumentado fornece força consistente e medida.
- Espectro de força: o espectro do impacto depende da massa e da dureza da ponta do martelo — uma ponta macia coloca mais energia em baixas frequências, uma ponta dura em altas frequências — então um único martelo pode não excitar igualmente todas as frequências.
- Níveis de força baixos: o teste não pode reproduzir condições operacionais de alta força, então não-linearidades dependentes da carga podem não ser excitadas, tornando-o inadequado para testes de resposta de alto nível.
7. Teste de Impacto no Trabalho Prático com Rotores
Teste de impacto e balanceamento de rotores balanceamento estão estreitamente ligados em campo, porque uma estrutura que ressoa perto da velocidade de operação se disfarçará como — ou exagerará selvagemente — um aparente desbalanceamento. Antes de se comprometer com correções, um engenheiro deve confirmar que a estrutura de suporte não está em ressonância; caso contrário, o fase e as leituras de amplitude usadas para balanceamento serão distorcidas perto dessa região crítica. Um instrumento portátil de dois canais, como o Balanset-1A mede a amplitude e a fase de 1× necessárias para balanceamento em um e dois planos, e os mesmos acelerômetros podem capturar o ringdown de um teste de impacto para verificar que uma frequência natural de pedestal ou placa base está claramente afastada da velocidade de operação. Em resumo, o teste de impacto é uma maneira simples, porém poderosa, de mapear frequências naturais e ressonâncias estruturais com nada mais que um martelo e um analisador — uma ferramenta essencial de solução de problemas para diagnosticar ressonância, validar modificações e realizar pesquisas modais rápidas sem equipamentos de teste especializados.
Executando no Balanset-1A
Na Balanset-1A o teste de impacto (bump test) existe como uma aba extra da janela do medidor de vibração. É um modo experimental, desativado por padrão: é ativado em “F4 – Settings” no grupo Experimental assim que o programa identifica um dispositivo com firmware 5.5.0 ou mais recente, e a aba então aparece ao lado de “Wave Spectrum”, “Speed”, “RunDown” e “X-Y Orbit”.
O fluxo de trabalho corresponde ao procedimento acima: rotor parado, sensores montados como de costume, um martelo de borracha. O programa se arma, aguarda um impacto acima do limiar de disparo e aceita apenas sinais que realmente decaem; o espectro de magnitude de cada impacto aceito é normalizado pelo seu próprio pico antes de ser calculada a média, de modo que um golpe forte e um toque leve têm o mesmo peso. Um contador (N=…) registra quantos impactos foram aceitos na medição.

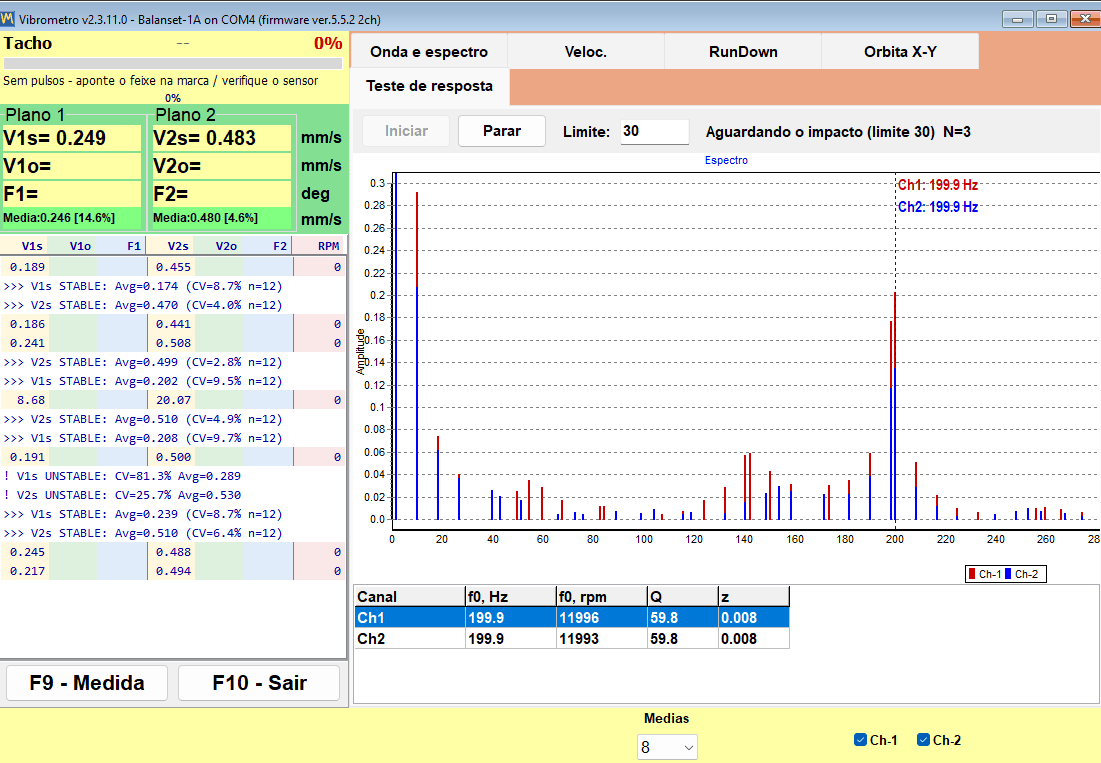

A tabela de resultados apresenta, por canal, a frequência natural f0 em Hz e em RPM, o fator de qualidade Q obtido a partir da taxa de decaimento do repique (ou da largura do pico a −3 dB quando o decaimento não pode ser medido), e o amortecimento relativo z = 1/(2·Q). Os picos são procurados em uma faixa de 12–600 Hz; canais que encontraram a mesma ressonância compartilham uma Q mediana única, enquanto canais com frequências claramente diferentes mantêm a sua própria. Se a janela registrada não decair de forma alguma — um rotor em rotação, captação da rede elétrica, batimento — a tabela marca a linha como um “tom estável” em vez de fingir que foi uma pancada.
