Comprensión de las pruebas de impacto (Bump Testing)

Sensor de vibración

Sensor óptico (tacómetro láser)

Balanset-4

Soporte magnético Insize-60-kgf

Cinta reflectante

A prueba de golpeteo — también llamada prueba de impacto o prueba de martillo — es una técnica experimental sencilla para identificar las frecuencias naturales y amortiguamiento características de una estructura o máquina golpeándola con un martillo (instrumentado o no) y midiendo la respuesta libre resultante vibración con uno o más acelerómetros. Un único impacto nítido excita todos los modos estructurales a la vez, y un FFT de la respuesta revela esas frecuencias naturales como picos en el espectro de frecuencias. Es el método más práctico para el pruebas modales porque no necesita más que un martillo y un analizador de vibraciones: ni excitadores electrodinámicos costosos ni instalaciones complejas. Como resultado, se usa constantemente para la resolución de problemas de resonancia problemas, verificando resonancias estructurales, y para confirmar que las frecuencias de operación están separadas con seguridad de las frecuencias naturales.

1. Definición: ¿Qué es una prueba de impacto (Bump Test)?

El principio detrás de una prueba de impacto es que un impacto es, matemáticamente, un pulso muy breve que contiene energía en una banda ancha de frecuencias todas a la vez. Cuando esa energía de banda ancha se entrega a una estructura, cada modo cuya frecuencia natural se encuentra dentro del ancho de banda del pulso comienza a resonar simultáneamente. La estructura luego “decae” a sus frecuencias preferidas, y la respuesta decreciente — capturada por el acelerómetro — lleva la huella digital de esos modos. Transformar el decaimiento al dominio de la frecuencia convierte cada modo en un pico, por lo que un solo golpe puede mapear el carácter dinámico de todo un bastidor de máquina, pedestal o tramo de tubería en segundos. Es el pariente amigable para el campo de la disciplina más amplia de ensayo de impacto.

2. Equipo requerido

Martillo de impacto

La elección del martillo determina si el resultado es cuantitativo o meramente cualitativo.

Martillo instrumentado (preferido)

  • Un transductor de fuerza integrado en la cabeza del martillo mide la fuerza de impacto directamente.
  • Esto permite calcular una verdadera función de transferencia (respuesta dividida por fuerza) y un función de respuesta en frecuencia ser calculado.
  • Los resultados son cuantitativos y repetibles.
  • Costo típico: $500–3,000.

No instrumentado (simple)

  • Un martillo regular, un mazo de goma o incluso un golpe manual servirán.
  • Solo se mide la respuesta, no la fuerza.
  • Proporciona identificación cualitativa de frecuencias: dónde están los picos, pero no su magnitud absoluta por unidad de fuerza.
  • Esto es perfectamente adecuado para muchas aplicaciones en campo.
  • Gratis o de costo muy bajo.

Medición de respuesta

  • Un acelerómetro montado en el punto de respuesta de interés.
  • Conectado a un analizador de vibraciones o unidad de adquisición de datos.
  • Se requiere capacidad de análisis FFT para resolver los picos.

Análisis

  • FFT de la señal de respuesta.
  • Los picos corresponden a frecuencias naturales.
  • El ancho del pico es un indicador del amortiguamiento.

3. Procedimiento de prueba

Prueba de impacto básica

  1. Fije el acelerómetro: en el punto de medición de respuesta elegido.
  2. Configure el analizador: en modo FFT, sobre un rango de frecuencias apropiado para la estructura.
  3. Golpee la estructura: un único impacto firme con el martillo.
  4. Capture la respuesta: registre el decaimiento de la vibración.
  5. Repetir: varios impactos para promediar — tres a diez es lo típico — para suavizar la variación entre golpes.

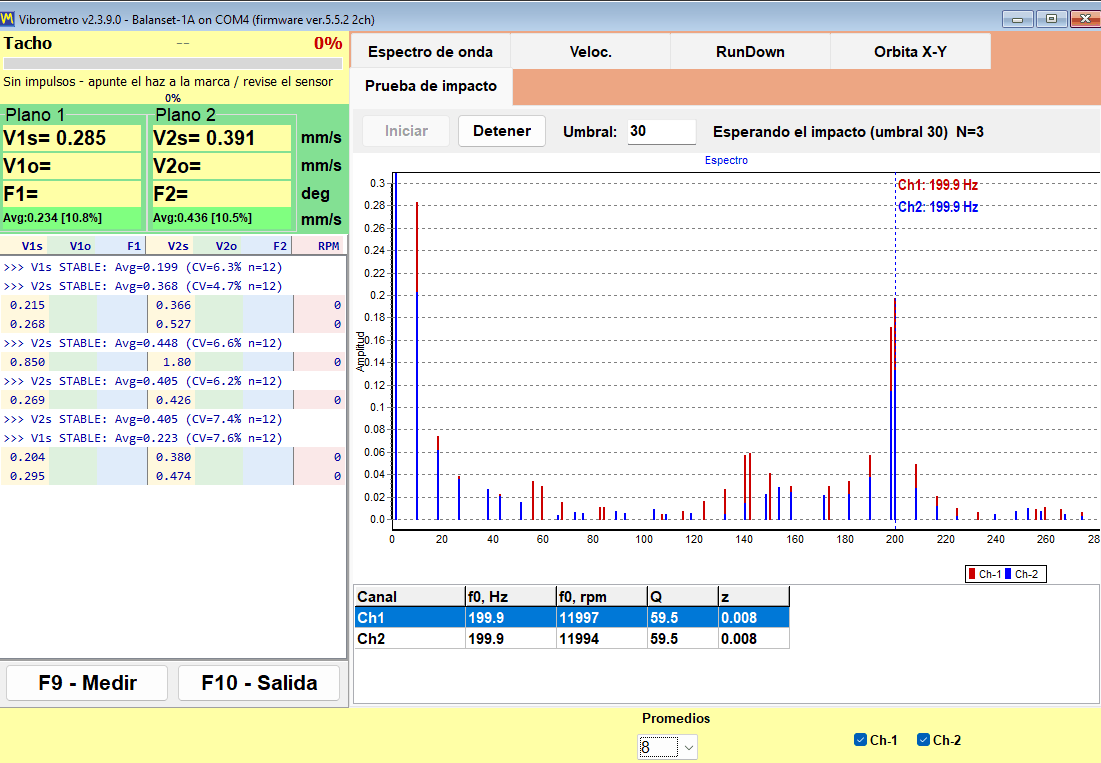

  6. Analice: la FFT resultante muestra los picos de frecuencia natural.

Pruebas avanzadas

  • Mediciones en múltiples puntos de respuesta para determinar el modos de vibración.
  • Un martillo instrumentado para funciones de transferencia cuantitativas.
  • Coherencia análisis para validar la calidad de los datos medidos.
  • Cálculo completo de la función de respuesta en frecuencia (FRF).

4. Aplicaciones

Identificación de resonancias

Esta es la aplicación más común. La prueba determina las frecuencias naturales de una estructura, que luego se comparan con las frecuencias de operación de la máquina — 1×, 2×, paso de álabes, y así sucesivamente — para establecer si la resonancia es responsable de la alta vibración, y para guiar una estrategia de modificación. También es el contraparte natural de una arranque o paro por inercia prueba, que revela las mismas resonancias mientras la máquina misma barre a través de la velocidad.

Diagnóstico estructural

  • Identificar componentes débiles o excesivamente flexibles.
  • Localizar flojas o estructuras agrietadas, que desplazan o dividen los picos esperados.
  • Evaluar la cimentación o el montaje rigidez.
  • Proporcionar una comparación antes/después para validar una modificación estructural.

Pruebas modales

  • Determinar las frecuencias naturales, las formas modales y el amortiguamiento de manera conjunta.
  • Validar los modelos de elementos finitos frente a la realidad medida.
  • Optimizar un diseño estructural.

5. Interpretación

Identificación de frecuencias naturales

  • Los picos en el espectro de respuesta al impacto son las frecuencias naturales.
  • Los picos agudos indican un amortiguamiento bajo, y por lo tanto un posible problema de resonancia.
  • Los picos anchos indican un amortiguamiento alto, donde la resonancia es menos crítica.
  • Múltiples picos significan que están presentes múltiples modos.

Evaluación del riesgo de resonancia

  • Si una frecuencia natural coincide con una frecuencia de operación dentro de aproximadamente ±20%, existe un riesgo de resonancia.
  • Si están bien separadas —más de aproximadamente un 30% entre sí—, la condición es generalmente segura.
  • La altura del pico indica cuánto amplificación se puede esperar.

Estimación del amortiguamiento

  • Mida el ancho del pico a la mitad de su altura máxima.
  • Calcule el relación de amortiguamiento a partir de ese ancho de banda (el método de semipotencia).
  • Alternativamente, dedúzcalo a partir de la tasa de decaimiento del ringdown en el dominio del tiempo.

6. Ventajas y limitaciones

El atractivo de la prueba de impacto radica en su pura practicidad, pero conlleva compensaciones que un analista debe respetar.

Ventajas

  • Simplicidad: equipo mínimo, configuración en minutos, no se necesita energía para la excitación y se puede realizar casi en cualquier lugar y en cualquier momento.
  • Excitación de banda ancha: un solo impacto excita un amplio rango de frecuencias a la vez, por lo que todos los modos se identifican en una sola prueba, mucho más rápido que los métodos de barrido sinusoidal.
  • Practicidad en campo: no requiere equipo grande para transportar, funciona en maquinaria instalada y es lo suficientemente rápido para el monitoreo de condición rutinario solución de problemas.

Limitaciones

  • Repetibilidad: la fuerza del impacto varía entre los golpes; promediar varios impactos ayuda, y un martillo instrumentado proporciona una fuerza consistente y medida.
  • Espectro de fuerza: el espectro del impacto depende de la masa del martillo y la dureza de la punta: una punta blanda introduce más energía en las frecuencias bajas, una punta dura en las frecuencias altas, por lo que un solo martillo puede no excitar cada frecuencia por igual.
  • Niveles de fuerza bajos: la prueba no puede reproducir las condiciones de operación de alta fuerza, por lo que las no linealidades dependientes de la carga pueden no excitarse, lo que la hace inadecuada para pruebas de respuesta de alto nivel.

7. Pruebas de impacto en el trabajo práctico con rotores

Las pruebas de impacto y el balanceo de rotores balanceo están estrechamente vinculadas en el campo, porque una estructura que resuena cerca de la velocidad de giro se disfraza de — o exagera enormemente — un aparente desbalance. Antes de comprometerse con correcciones, un ingeniero debe confirmar que la estructura de soporte no está en resonancia; de lo contrario, las fase y las lecturas de amplitud utilizadas para el balanceo se distorsionarán cerca de esa región crítica. Un instrumento portátil de dos canales como el Balanset-1A mide la amplitud y la fase de 1× necesarias para el balanceo en un plano y en dos planos, y los mismos acelerómetros pueden capturar el ringdown de una prueba de impacto para verificar que la frecuencia natural de un pedestal o placa base esté claramente separada de la velocidad de operación. En resumen, la prueba de impacto es una forma simple pero poderosa de mapear las frecuencias naturales y las resonancias estructurales con nada más que un martillo y un analizador: una herramienta esencial de solución de problemas para diagnosticar la resonancia, validar modificaciones y realizar encuestas modales rápidas sin equipo de prueba especializado.
