了解撞擊測試
A 敲擊測試 — 也稱為衝擊測試或錘擊測試 — 是一種簡單的實驗技術，用於識別 自然頻率 與 阻尼 結構或機器的特性，方法是使用錘子（帶或不帶感測器）敲擊它，並測量產生的自由 振動 響應，使用一個或多個 加速規。單次尖銳的衝擊會同時激發所有結構模態，而對 FFT 響應的 頻譜會將那些自然頻率顯示為 模態測試 中的峰值。它是現場 共振 問題，驗證 結構共振最實用的方法，因為它只需要一把錘子和一台振動分析儀——不需要昂貴的電動力激振器，也不需要複雜的設置。因此，它常被用於故障排除
，並確認運轉頻率與自然頻率之間有足夠的安全間隔。
1. 定義：什麼是敲擊測試？ impact testing.
敲擊測試的原理在於，從數學角度來看，衝擊是一個非常短的脈衝，同時包含寬頻帶內的能量。當這種寬頻能量傳遞到結構上時，所有自然頻率位於脈衝頻帶內的模態都會同時被激發而振盪。結構隨後會以其偏好的頻率「衰減振盪」，而由加速規捕捉到的衰減響應則攜帶了這些模態的指紋。將衰減振盪轉換到頻域後，每個模態都會變成一個峰值，因此只需單次敲擊，就能在幾秒鐘內映射出整個機架、基座或管路的動態特性。它是更廣泛的
衝擊錘
領域中更適合現場應用的親戚。
帶感測器衝擊錘（推薦）
不帶感測器（簡單）
- 結果是定量且可重複的。
- 典型成本：500–3,000 美元。
- 普通錘子、橡膠錘，甚至徒手敲擊即可。
- 僅測量響應，不測量力。
- 它提供定性的頻率識別——即峰值的位置，但不提供單位力的絕對幅值。
響應測量
- 這對於許多現場應用來說已經完全足夠。
- 免費或成本極低。
- 安裝在感興趣的響應點上的加速規。
分析
- 連接到振動分析儀或資料採集單元。
- 需要具備 FFT 分析功能以解析峰值。
- 響應信號的 FFT。
3. 測試程序
基本撞擊測試
- 峰值寬度是阻尼的指標。 安裝加速規：
- 在選定的響應測量點上。 設置分析儀：
- 設為 FFT 模式，並選擇適合該結構的頻率範圍。 敲擊結構：
- 用錘子進行單次有力的敲擊。 捕捉響應：
- 重複： 記錄振動衰減過程。
- 進行多次敲擊以進行平均——通常為三到十次——以平滑不同敲擊之間的差異。 分析：
進階測試
4. 應用
共振識別
完整的頻率響應函數 (FRF) 計算。 葉片通過這是最常見的應用。該測試確定結構的自然頻率，然後將其與機器的運轉頻率——1×、2×、 升速 或 惰轉降速 等——進行比較，以確定共振是否導致高振動，並指導修改策略。它也是
結構診斷
模態測試
- 同時確定自然頻率、模態形狀和阻尼。
- 根據測量現實驗證有限元素模型。
- 優化結構設計。
5. 解讀
識別自然頻率
- 衝擊響應頻譜中的峰值即為自然頻率。
- 尖銳的峰值表示低阻尼——因此可能存在共振問題。
- 寬闊的峰值表示高阻尼，此時共振較不嚴重。
- 多個峰值表示存在多個模態。
評估共振風險
- 如果自然頻率與運轉頻率在約 ±20% 範圍內匹配，則存在共振風險。
- 如果它們分離良好——相差約 30% 以上——則狀況通常安全。
- 峰值的高度表示預期會有多少放大。
阻尼估算
- 測量峰值在最大高度一半處的寬度。
- 計算 阻尼比 來自該頻寬（半功率法）。
- 或者，從時域中衰減的衰減率推導出來。
6. 優點與限制
衝擊測試的吸引力在於其極大的實用性，但它也帶有分析師應重視的權衡。
優勢
- 簡便性： 設備極少，幾分鐘內即可設置，激振無需電源，且幾乎可以在任何地方、任何時間進行。
- 寬頻激振： 一次衝擊同時激振寬頻率範圍，因此所有模態在單一測試中即可識別——遠快於掃頻正弦方法。
- 現場實用性： 無需運輸大型設備，適用於已安裝的機械，且足夠快速以進行常規 故障排除.
限制
- 重複性： 衝擊力在每次打擊之間變化；平均多次衝擊有助於改善，而儀器化錘可提供一致、可測量的力。
- 力頻譜： 衝擊的頻譜取決於錘子的質量和錘頭硬度——軟錘頭將更多能量放入低頻率，硬錘頭放入高頻率——因此單一錘子可能不會同等激振每個頻率。
- 低力水平： 測試無法重現高力運轉條件，因此依賴負荷的非線性可能未被激振，使其不適合高階響應測試。
7. 實際轉子工作中的衝擊測試

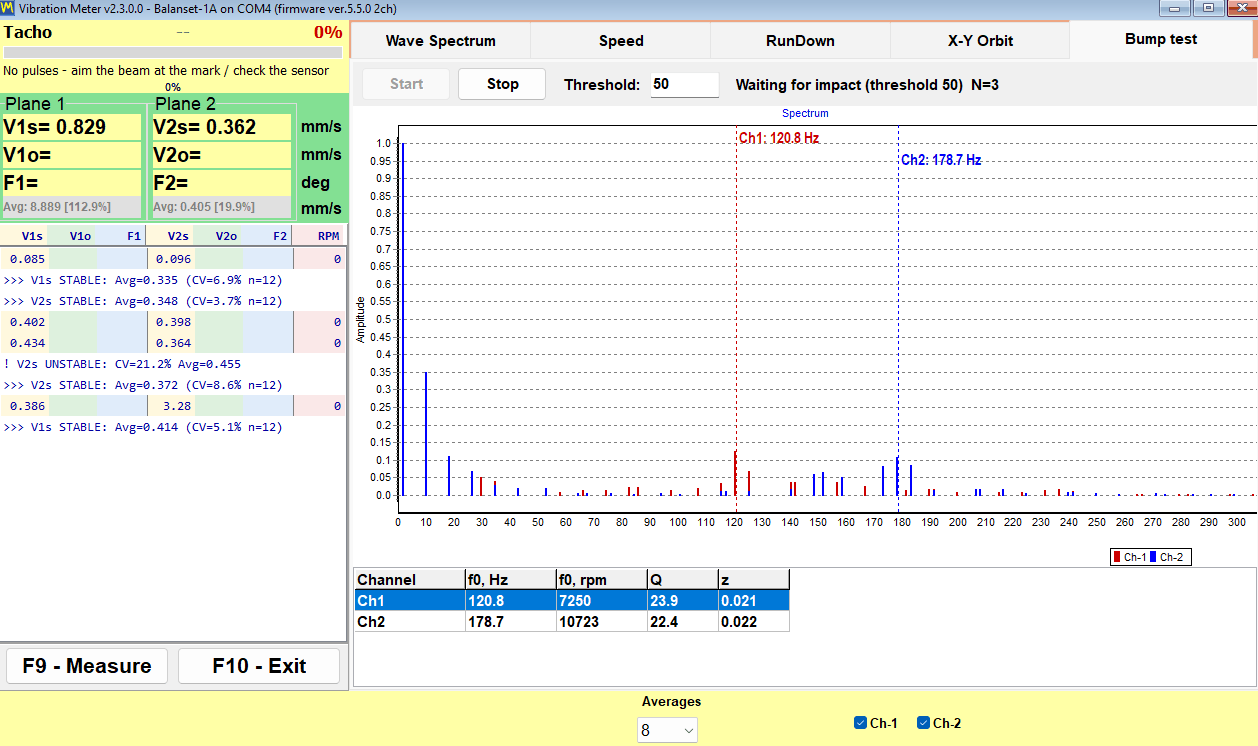

衝擊測試和轉子 動平衡校正 在現場密切相關，因為在運轉速度附近共振的結構會偽裝成——或極度誇大——明顯的 不平衡。在進行校正之前，工程師應確認支撐結構未處於共振狀態；否則， 相位 和用於平衡的振幅讀數在該臨界區域附近會失真。像 Balanset-1A 這樣的便攜式雙通道儀器可測量單平面和雙平面平衡所需的 1× 振幅和相位，且相同的加速規可捕捉衝擊測試的衰減，以驗證基座或底板自然頻率是否遠離運轉速度。簡言之，衝擊測試是一種簡單卻強大的方法，僅需錘子和分析儀即可繪製結構自然頻率和共振圖——是診斷共振、驗證修改和無需專用測試設備即可進行快速模態調查的必要故障排除工具。
