Razumevanje polarnih diagramov pri uravnoteženju rotorja
A polarni diagram (imenovan tudi polarni diagram in tesno povezan z Nyquistov diagram ki se uporablja drugje pri delu z vibracijami) je krožni graf, ki prikazuje vibracije podatke kot vektorje. Vsak vektor nosi dve informaciji hkrati: amplituda (velikost) in fazni kot (smer) vibracije v izbranem merilnem mestu. Radialna razdalja od središča kodira amplitudo; kotni položaj okoli kroga kodira fazo.
Polarni diagrami so bistveno vizualizacijsko orodje pri uravnoteženje polja ker tehnikovemu pogledu omogočijo takojšen pregled premikov vibracijskih vektorjev med postopkom balanciranja in grafično izvedbo seštevanje vektorjev in odštevanja na oko — sicer abstraktno matematiko uravnoteženje rotorja spremenijo v sliko.
1. Kako brati polarni diagram
Razumevanje anatomije diagrama je prvi korak k njegovi učinkoviti uporabi.
Koordinatni sistem
- Izhodišče (središčna točka): predstavlja ničelno vibracijo. Čim bliže je konica vektorja središču, tem nižja je amplituda — zato je cilj vsakega uravnoteževanja premakniti vektor proti sredini.
- Radialna razdalja: dolžina vektorja od izhodišča je njegova amplituda. Koncentrični krogi označujejo amplitudno lestvico, na primer 1, 2 in 3 mm/s.
- Kotna pozicija: kot vektorja je njegova faza. Po dogovoru je 0° na desni strani (položaj 3 ure), koti pa naraščajo v nasprotni smeri urinega kazalca — 90° zgoraj, 180° levo, 270° spodaj.
- Referenčna faza: fazni kot se vedno meri glede na oznako enkrat na vrtljaj na rotorju, ki jo zaznava tahometer ali ključni fazor. Brez tega referenčnega impulza faza — in s tem celoten diagram — nima nobenega pomena.
Branje vektorskih podatkov
Vsak vektor na diagramu je popoln opis vibracij pri določenem pogoju:
- Vektor, ki kaže pri 45° in ima dolžino 5 mm/s, pomeni vibracije z amplitudo 5 mm/s, ki se pojavijo 45° po tem, ko referenčna oznaka preide mimo senzorja.
- Na enem diagramu je lahko več vektorjev hkrati, tako da je celotna zgodovina uravnoteževanja — pred korekcijo, med njo in po njej — vidna na enem grafu.
Vektor je okrajšava za sinusoido: njegova dolžina je vrhovna amplituda 1× hitrost teka odziva, njegov kot pa je časovni potek tega odziva glede na referenčno oznako gredi.
2. Uporaba polarnih diagramov med postopkom balansiranja
Diagram pride do polnega izraza kot postopen zapis opravljenega dela.
Grafični prikaz začetne vibracije
Prvi vektor predstavlja začetno neravnovesje stanje. Ta vektor “O” (za “Original”) določa tako velikost kot kotni položaj vibracij, ki jih povzroča neuravnoteženost — izhodišče, od katerega se meri vse ostalo.
Dodajanje učinka poskusnega uteži
Ko poskusna teža je nameščena in preizkusna vožnja se izvede, se izriše drugi vektor “O+T”, ki predstavlja kombinirani učinek prvotnega neravnovesja in preskusne uteži. Z odštevanjem enega od drugega (O+T − O) se pojavi izolirani učinek preskusne uteži “T” kot lasten vektor. Ta vektor učinka preskusne uteži je v bistvu grafična oblika koeficient vpliva for the plane.
Izračun uteži korekcije
The required korekcijska teža je tista, ki povzroča vektor vibracij, ki je točno nasproten (fazni premik 180°) in enak po velikosti prvotnemu “O”. Ko se ta nasprotni vektor doda k O, vsota pade na izhodišče ali blizu njega — ničelne vibracije. Polarni diagram naredi to izničenje vizualno očitno na način, kot tega tabela številk nikoli ne more.
Preverjanje
Po namestitvi korekcijske uteži kontrolni merilni obhod ustvari nov vektor na istem diagramu. Če je bilo delo uspešno, ta preostali vektor leži zelo blizu izhodišča, kar potrjuje majhno preostala neuravnoteženost.
3. Seštevanje vektorjev na polarnem diagramu
Ena izmed najbolj koristnih lastnosti polarnega diagrama je, da je vektorje mogoče grafično kombinirati z metodo “konica-rep”:
- Za seštevanje dveh vektorjev postavite rep drugega na konico prvega.
- Rezultanta poteka od repa prvega vektorja do konice drugega.
- To tehnikarjem omogoča, da si takoj vizualizirajo, kako se ločeni viri neravnovesja kombinirajo — ali izničijo.
Odštevanje vektorjev je preprosto obratno seštevanje: odštevani vektor zavrtite za 180° in ga prištejte drugemu. To je natanko postopek, ki se uporablja za izolacijo učinka preskusne uteži, in je osnova aritmetike uravnoteženje v eni ravnini. Za primer dveh ravnin se enaka geometrija aplicira na vsako ravnino, pri čemer so medsebojni vplivi obravnavani z Kalkulator koeficienta vpliva.
4. Zakaj je vizualizacija pomembna
Poleg matematike si polarni diagram zasluži svoje mesto iz več praktičnih razlogov:
- Intuitivna predstavitev: krožna oblika naravno ustreza rotacijskemu pojavu, kar olajša razumevanje kotnega razmerja med neravnovesjem in korekcijo.
- Popolne informacije: amplituda in faza sta prikazani v enem kompaktnem diagramu, brez potrebe po ločenih grafih.
- Vizualni nadzor kakovosti: napake pri zbiranju podatkov pogosto takoj postanejo očitne. Če preskusna utež povzroči skoraj nikakršno spremembo, se oba vektorja prekrivata — jasen znak, da je bila utež premajhna ali da se sistem obnaša nepravilno.
- Dokumentacija: dobro označen polarni diagram je odličen zapis, ki prikazuje celoten potek od začetnega neravnovesja do korigiranega stanja za diagnostično poročilo.
- Odpravljanje težav: ko uravnavanje ne deluje pravilno, lahko diagram razkrije nelinearni odziv sistema, mehko stopalo, ali napako merjenja, preden se porabi še več časa.
5. Polarni diagrami na sodobnih instrumentih za uravnoteženje
Sodobni prenosni instrumenti za uravnoteženje in programska oprema v realnem času rišejo polarni diagram med potekom dela. Instrument:
- grafično prikaže vsako meritev kot vektor;
- interno izvaja vso vektorsko matematiko;
- prikazuje grafični diagram in numerične rezultate vzporedno;
- tehničarju omogoča povečavo, pomikanje in dodajanje opomb za dokumentacijo.

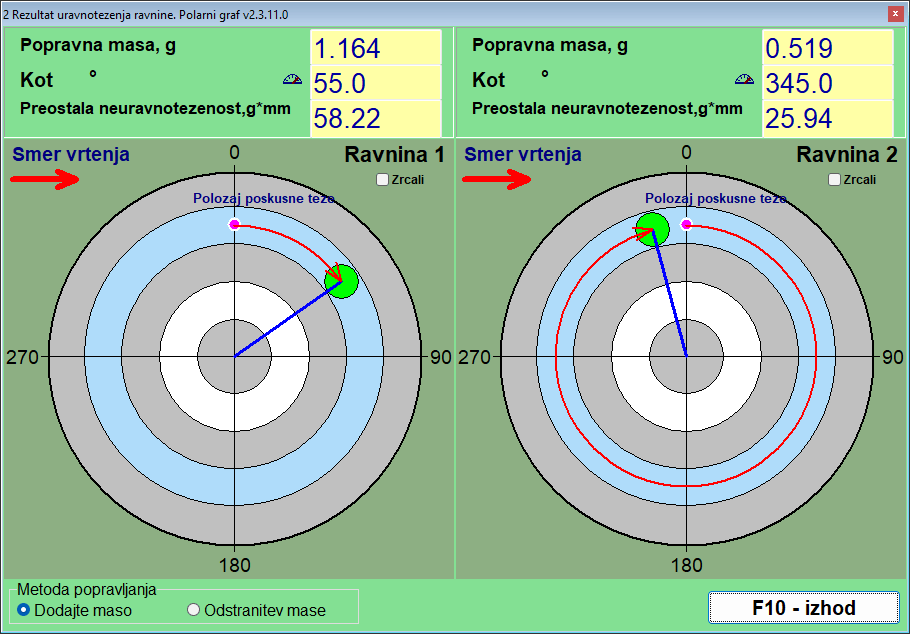

Terénski instrument, kot je Balanset-1A dobro ponazarja potek dela: ko se vsak obhod zaključi, postavi vektorje O, O+T in trim na zaslon, samodejno izpelje koeficient vpliva ter prikaže korekcijsko maso in kot, pripravljeni za aplikacijo — medtem ko živahni polarni prikaz operaterju omogoča, da na prvi pogled potrdi, da vsak korak vleče vektor proti sredini. Takole uporabljen na prenosni analizator, je diagram hkrati delovno orodje in preveritev pravilnosti.
Kljub vsej tej avtomatizaciji ostaja sposobnost branja in interpretacije polarnega diagrama bistvena veščina. Razkriva osnovno fiziko, inženirju omogoča preverjanje pravilnosti številk instrumenta in iz rezultata črne škatle naredi nekaj, čemur človek lahko zaupa in kar zna razložiti.
