Metoda vplivnih koeficientov za uravnoteženje polj
En koeficient vpliva je kompleksni vektor, ki nosi amplitudo in faza kot - ki opisuje, kako se rotorski sistem odziva na znano neravnovesje. Zajema spremembo v vibracije na eni merilni točki, pridobljeni z dodajanjem znanega poskusna teža na eni lokaciji v korekcijska ravnina. Preprosto povedano, koeficient pravi: “za poskusno utež te velikosti, postavljeno pod tem kotom, so se vibracije na ležaju premaknile za toliko in v tej smeri.” Ta en sam par števil je gonilo sodobnega uravnoteženje polja.
Njegova velika prednost je, da omogoča natančno uravnoteženje stroja. brez poznavanje fizikalnih lastnosti rotorja - njegove mase, togosti ali dušenja. Izmerite odziv in pustite, da govori za celoten sistem.
1. Opredelitev: Kaj predstavlja koeficient vpliva
Vibracije zaradi neuravnoteženosti so vektorske: imajo velikost (za koliko se premakne ležaj) in smer (kotni položaj vrha glede na gred, določen z tahometer impulz). Neravnovesje je prav tako vektor - masa s polmerom in kotom. Koeficient vpliva je preprosto razmerje med njima, odziv na enoto uporabljene neuravnoteženosti, izražen v enotah, kot so mm/s na gram pri danem polmeru. Ker je razmerje dveh vektorjev, je tudi sam vektor, zato je vsa aritmetika uravnoteženja seštevanje vektorjev in deljenje namesto običajne skalarne matematike.
2. Zakaj je metoda tako učinkovita
Moč tega pristopa je v tem, da stroj obravnava kot “črno skrinjico”. Namesto teoretičnega modeliranja rotorja izvede praktični preskus, da bi izmeril edinstven odziv sistema. Koristi sledijo neposredno:
- Visoka natančnost: hkrati vključuje vse dinamične učinke realnega sveta - togost ležajev, prožnost podporne konstrukcije, obnašanje temeljev in aerodinamične sile - ker so vsi ti dejavniki že vključeni v izmerjeni odziv.
- Vsestranskost: enako velja za enoravninski in zapleteni večplastna težave na obeh straneh tog in . prilagodljiv rotorji.
- Brez razstavljanja: to je standard za delo na kraju samem, pri katerem se izravnava stroj v stanju, v katerem je vgrajen, pri dejanskih delovnih obremenitvah, hitrostih in temperaturah - v stanju, v katerem dejansko deluje.
3. Postopek z eno ravnino, korak za korakom
Pri ravnotežju v eni ravnini metoda sledi jasnemu in logičnemu zaporedju. Vsaka vožnja ustvari en vektor vibracij, koeficient pa se izračuna iz razlike med njimi.
- Začetni zagon (zagon 1): pri normalnih pogojih delovanja stroja izmerite začetni vektor vibracij - amplitudo A₁ in fazo P₁ - na ležaju. To je odziv na prvotno neuravnoteženost, imenujemo ga O.
- Poskusna vožnja s težo (vožnja 2): zaustavite stroj in pritrdite znano preskusno utež T na znan kotni položaj, na primer 0°, na korekcijski ravnini.
- Izmerite nov odziv: ponovno zaženite in preberite nov vektor, amplitudo A₂ in fazo P₂. To je vektorska vsota prvotne neuravnoteženosti in učinka poskusne uteži, O + T.
- Poiščite spremembo: instrument izvede odštevanje vektorjev A₂ - A₁, da izloči vektor, ki je posledica samo poskusne teže, Tučinek.
- Izračunajte koeficient (α): učinek poskusne uteži delite s samo poskusno utežjo - α = Tučinek / T - ki podaja odziv na enoto neuravnoteženosti.
- Izračunajte popravek: za izničenje prvotne vibracije potrebujete utež, katere učinek je natanko -A₁, zato je potrebna korekcijska teža je W = -A₁ / α.
- Namestite in preverite: odstranite poskusno utež, namestite izračunani popravek in ponovno zaženite, da potrdite, da so se vibracije zmanjšale na sprejemljivo raven.
Celotna zanka so le trije vektorji in dve operaciji: odštejemo, da ugotovimo poskusni učinek, delimo, da ugotovimo koeficient, nato pa neželene vibracije delimo s tem koeficientom, da ugotovimo zdravilo.
Pri vektorski aritmetiki se lahko z roko zlahka zmotimo, zato večina inženirjev to prepusti programski opremi. Naš Kalkulator koeficienta vpliva vam predstavi primer z eno ravnino in Kalkulator poskusne teže pomaga določiti razumno maso prvega poskusa, tako da se pri drugem poskusu doseže jasna in merljiva sprememba, ne da bi se rotor preobremenil.
4. Izravnava na več ravninah
Enako načelo velja tudi za dve ravnini in več, čeprav se algebra poveča. Za a dvoploščno ravnotežje instrument določa štiri koeficienti vpliva - učinek teže v ravnini 1 na vsakega od obeh ležajev in učinek teže v ravnini 2 na vsakega od ležajev - ki zajemajo navzkrižno povezavo med ravninami. Nato reši niz sočasnih vektorskih enačb, da bi našel pravilno maso in kot za obe ravnini hkrati. To omogoča, da tehnika obvladuje dinamična (parna) neuravnoteženost in načeloma za skoraj vse vrtljive stroje. Pri prožnih rotorjih, ki se upogibajo z eno ali več kritičnimi hitrostmi, se zamisel še razširi na uravnoteženje modalnih prevozov, pri čemer se koeficienti izmerijo za vsak pomemben način.
5. Praktični pogoji in pasti
Metoda temelji na eni ključni predpostavki - da je sistem linearno in stabilno, tako da danes izmerjeni koeficient velja tudi jutri. Sledi nekaj praktičnih točk:
- Ponavljajoča se hitrost: koeficient je odvisen od hitrosti. Vsaka vožnja mora potekati pri enakem številu vrtljajev, zlasti v bližini kritična hitrost kjer se odziv močno spremeni.
- Čisti poskusni odziv: poskusna utež mora spremeniti vibracije dovolj, da je meritev zanesljiva; če je premajhna, se odštevanje A₂ - A₁ zatre s šumom.
- Stabilne razmere: spreminjanje temperature, obremenitve ali ohlapnost premakne pravi koeficient in pokvari rezultat - pred uravnoteženjem izključite takšne napake.

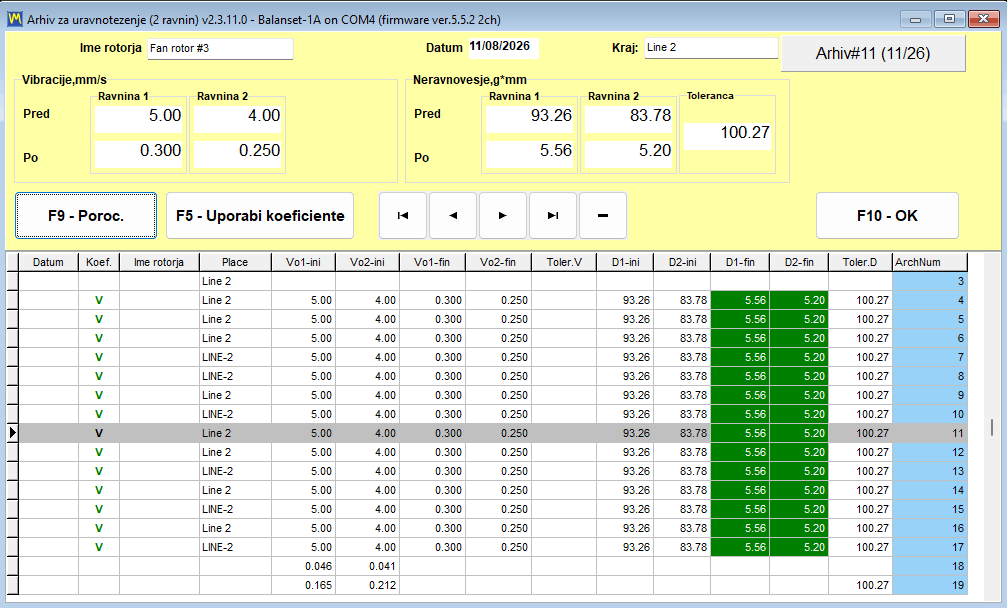

- Shranjeni koeficienti: ko je koeficient enkrat znan za določen stroj, ga je mogoče ponovno uporabiti za hitro ravnotežje trima brez nove poskusne vožnje, kar je osnova za enkratno uravnoteženje proizvodnih rotorjev.
Na terenu vse to poteka v prenosnem dvokanalnem analizatorju. Spletna stran Balanset-1A izmeri amplitudo in fazo 1× v vsaki seriji, samodejno izračuna koeficiente vpliva, reši popravek v eni ali dveh ravninah in nato preveri preostala neuravnoteženost glede na izbrani razred ISO 21940-11 - zgornja teorija se spremeni v nekaj vodenih korakov na kraju samem.
