Комбайн роторларын қалай теңгеруге болады: диагностика, әдістер & нақты жинақ
1. Кіріспе
Комбайнның кептіру барабаны жинау маусымының ортасында бүкіл машинаны шайқата бастаса, себеп дерлік әрқашан бір: теңгерілмеген ротор. Ауылшаруашылық машиналарының роторлары (комбайндардың кептіру барабандары, сабан туратын аппараттар, айналмалы шабу машиналары және т.б.) жоғары жылдамдықпен айналып, айтарлықтай масса тасымалдайды. Тіпті незначительды imbalance осындай роторларда күшті тербелісті тудыруы мүмкін vibrations, бүкіл машинаның жұмысына әсер етеді. Теңдестіру роторларды теңгеру — комбайндар мен шабу машиналарына техникалық қызмет көрсетудің маңызды бөлігі болып табылады; ол жабдықтың сенімділігі мен тиімділігін анықтайды. Алайда іс жүзінде бұл аспектіге жиі жеткілікті назар аударылмайды. Нәтижесінде теңгерілмеген тораптар бөлшектердің жылдамдатылған тозуына, пик маусымындағы күтпеген ақауларға және тіпті қауіпсіздікке қатер төндіруіне алып келеді. Бұл материалда ротор теңгеру неліктен қажет екені, қандай тораптар оны талап ететіні, қандай теңгеру әдістері бар екені және заманауи құрылғы Балансет-1А тербеліс мәселелерін шешуге қалай көмектесетіні егжей-тегжейлі қарастырылады. Нақты мысалдар мен экономикалық есептеулер фермерлер мен шаруашылық жетекшілеріне дұрыс теңгерудің шығын емес, жабдықтың үздіксіз жұмысы мен ұзақ қызмет ету мерзіміне инвестиция екенін көрсетеді.
2. Тепе-теңсіздік дегеніміз не және оның салдары
Ротордың тепе-теңсіздігі — массасының айналу осіне қатысты біркелкі бөлінбеуі. Басқаша айтқанда, ротордың айналу кезінде тербелістер тудыратын “ауыр” жағы немесе бөлігі болады. Тепе-теңсіздіктің екі негізгі түрі ажыратылады: статикалық және динамикалық.
Статикалық дисбаланс ротордың ауырлық центрі оның айналу осімен сәйкес келмеген кезде пайда болады. Мысалы, ротор еркін ілінгенде немесе көлденең призмаларға орнатылғанда, ол ауыр бөлігімен төмен қарай бұрылады. Мұндай тепе-теңсіздікті жою үшін ауырлық центрі айналу осімен сәйкес келгенше бір жазықтықта салмақ қосу немесе алу жеткілікті.
Динамикалық дисбаланс неғұрлым күрделі: ауыр бөліктер ротордың әртүрлі ұштарында орналасқан кезде пайда болады. Статикалық күйде мұндай ротор теңгерімді болып көрінуі мүмкін (қарама-қарсы ұштардағы ауыр нүктелер бір-бірін өтейді), бірақ айналу кезінде бұл бөліктердегі орталықтан тепкіш күштер әртүрлі жазықтықтарда әрекет етіп, тербеліс тудырады. Динамикалық тепе-теңсіздікті бір нүктеде салмақ қосу арқылы жою мүмкін емес – екі жазықтықта теңгерімдеу қажет (ротордың әр ұшында).
Тепе-теңсіздіктің салдары тез байқалады және жабдыққа теріс әсер етеді. Теңгерімсіз ротордан туындаған қатты тербеліс мойынтіректер мен тіреуіштерге динамикалық жүктемені арттырып, олардың мерзімінен бұрын істен шығуына әкеледі. Жылдар бойы жұмыс істеуі керек тораптар бірнеше айда тозып кетеді – мысалы, мойынтіректерді 2-3 ай сайын ауыстыруға тура келеді, олар көбінесе классикалық төлеген сәтсіздіктер мысалы, жүгіру жолының жаншылуы сияқты белгілерімен.
Теңгерімсіз айналмалы бөліктер корпус пен бекіткіштердегі металл шаршауын да тудырады: жарықтар пайда болады, бұрандалар босайды, тіреуіштер деформацияланады. Осындай жасырын зақымданулардың жинақталуы кенеттен ауыр ақаулыққа әкелуі мүмкін – мысалы, торап корпусының бұзылуы немесе айналмалы бөліктің үзілуі.
In addition, vibration reduces the performance and efficiency of the machine. Part of the energy is wasted on oscillations rather than useful work. In severe cases, equipment can lose a substantial share of its productivity if its mechanisms are not balanced. A combine with a vibrating drum threshes and cleans grain worse, and crop losses may increase. For the operator, severe vibration means reduced comfort and fatigue; the cabin is noisy, and small parts rattle.
Кейбір жағдайларда тепе-теңсіздік қауіпсіздік мәселесіне де айналады: жылдамдатылған ауыр сынық (мысалы, бекіткіш үзілгенде сабан тілгіш пышағы) қауіп төндіреді, ал шамадан тыс тербеліс техниканы басқаруды қиындатуы мүмкін. Сондықтан тепе-теңсіздік — бұл жай ғана аздаған тербеліс емес, тозудың артуына, апаттарға, тиімділіктің төмендеуіне және адамдарға қауіпке әкелетін маңызды мәселе.
3. Комбайндар мен шабуылдардың қандай айналмалы тораптары теңгерімдеуді қажет етеді
Комбайндар мен роторлы шабу машиналарының айтарлықтай массасы немесе айналу жылдамдығы бар барлық айналмалы тораптары теңгерімдеуді қажет етеді. Ең маңызды тораптарды қарастырайық:
Комбайннің күбіру барабаны
Бұл классикалық комбайн жинағышындағы дәнді күбіруге жауапты негізгі ротор. Барабанның диаметрі әдетте үлкен болады, жүздеген килограмм салмақ тартады және жоғары жылдамдықта айналады (мысалы, 500–1000 айн/мин). Өндірушілер барабанды зауытта теңгерімдейді, бірақ уақыт өте келе соққыштардың тозуы, кір жабысуы, жөндеуден кейін бөліктерді ауыстыру және т.б. себептерден теңгерім бұзылуы мүмкін. Теңгерімсіз күбіру барабаны бүкіл комбайн корпусына берілетін тербеліс тудырады, мойынтіректер мен жақтаудың тозуын жеделдетеді. Барабан тары, соққыштар және жетек белдіктері ерекше зардап шегеді. Комбайннің тегіс жұмысы мен ұзақ қызмет мерзімі үшін барабанды динамикалық теңгерімдеу қажет (барабанмен кез келген жұмыстан — соққышты ауыстыру, білікті жөндеу — кейін қайта теңгерімдеу талап етілетіні атап өтілген).
Күбіру жүйесінің соққышы мен роторлары
Комбайндарда негізгі барабаннан басқа күбіру-бөлгіш құрылғының басқа айналмалы тораптары да бар. Классикалық комбайндарда барабаннан кейін массаның сабан серіппесіне өтуін жеделдететін соққыш (лақтыру барабаны) орналасады — ол да жоғары жылдамдықта айналады және теңгерімсіздік кезінде тербеліс тудырады. Роторлы комбайндарда барабан орнына күбіруді де, бөлуді де жүзеге асыратын ұзын негізгі ротор (осьтік ротор) қолданылады. Мұндай ротор негізінен сыни динамикалық теңгерімдеуді қажет ететін ұзын бұрандалы/барабан болып табылады. Бұл тораптардың кез келгені (барабан, соққыш, ротор) мұқият теңгерімделуі керек, әйтпесе тербеліс күбіру тиімділігін төмендетіп, қымбат тұратын компоненттерді (сабан серіппелері, елеуіштер, мойынтіректер және т.б.) істен шығаруы мүмкін.
Straw Chopper
Бұл торап комбайннің шығысына орнатылады және сабанды ұсақтап шашуға арналған. Сабан тілгіштің роторы әдетте айналмалы пышақтары немесе балғашалары бар цилиндрлік біліктен тұрады. Сабанды ұсақ тілу үшін өте жылдам айналады (көбінесе 2500–4000 айн/мин). Тілгіштің тепе-теңсіздігі комбайндағы тербелістердің жиі кездесетін себептерінің бірі болып табылады, өйткені пышақтар уақыт өте келе затталуы, әртүрлі салмақта болуы (мысалы, кейбірі жаңа, басқалары тозған болса) мүмкін, ал кейде пышақтар мүлдем сынып түседі, бұл ауыр массалық ауытқуға әкеледі. Сонымен қатар тілгіш корпусы салыстырмалы түрде жіңішке болады және деформациялануы мүмкін. Теңгерімсіз сабан тілгіш комбайннің артқы бөлігінің байқалатын шайқалуын тудырады; бұл бекіткіштердің сынуына, мойынтіректердің бұзылуына және тіпті тілгіш корпусының өзінің сынуына әкеледі. Сабан тілгіштің пышақтарын күту кезінде теңгерімдеу жүргізілуі керек. Бұл тораптың ерекшелігі — құрылымдық икемділігіне байланысты (жіңішке корпус) теңгерімдеу кезінде жарықтардың болмауына және барлық бөліктердің сенімді бекітілуіне назар аудару қажет.

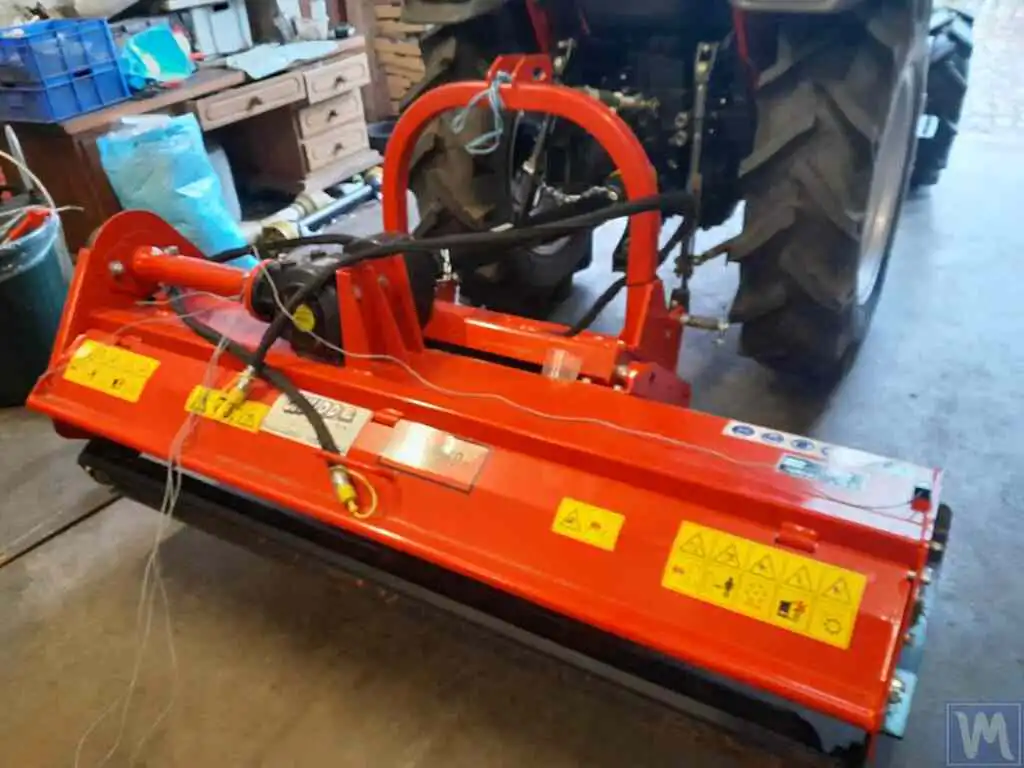

Роторлы шабу машиналары мен мульчерлер
Роторлы шабу машиналары санатына шөп шабуға немесе өсімдік қалдықтарын ұсақтауға арналған, мұнда кесу жұмыс органдары айналатын ауылшаруашылық машиналары жатады. Бұған шөп шабатын барабандық және дискілі шабу машиналары, роторлы мульчерлер, ұсақтауыш шабу машиналары (тіркемелі немесе сүйреме тораптарда) кіреді. Пышақтары бар жылдам айналатын барабан/білігі бар кез келген шабу машинасы тепе-теңсіздік мәселелеріне бейім. Мысалы, массивті білігі және серпімді ілінген көптеген пышақтары бар шөп ұсақтауыш немесе мульчер (комбайннің сабан тілгіші сияқты). Пышақтарды ауыстырғанда немесе бөгде заттарға тап болғанда бұл ротор оңай теңгерімін жоғалтады. Нәтижесінде шабу машинасы тербеле бастайды, бұл трактордың қуат алу білігі үшін де, тораптың корпусы үшін де қауіпті — корпуста жарықтар пайда болады, тіреу мойынтіректері істен шығады. Шабу машинасының роторын теңгерімдеу комбайн роторын теңгерімдеу сияқты маңызды. Ұзын шабу машинасы білігін “көзбен” (статикалық) теңгерімдеу әрекеттері әдетте нәтиже бермейді — динамикалық теңгерімдеу қажет (төмендегі Теңгерімдеу әдістері бөлімін қараңыз). Мульчерлер мен шабу машиналарын жүйелі тексеру және теңгерімдеу пышақтардың сынуының алдын алады, тербелісті азайтады, трактордың жұмысын жеңілдетеді және бүкіл тораптың қызмет мерзімін ұзартады.
Other Units
Теңгерімдеу өнімділікті арттыратын басқа айналмалы тораптарға, мысалы, жабдықтардағы желдеткіштер мен центрифугалар жатады. Комбайнда дән тазалайтын желдеткіш жоғары жылдамдықта айналады – шаңның жабысуы немесе қисайған қалақтар балансталмауды тудырады, тазалау тиімділігін төмендетіп, желдеткіш подшипниктерін бұзады. Сонымен қатар, қауыз бен сабан шашқыштарды (ұсатқыш артына орнатылған дискілі немесе қалақты) теңгерімдеу қажет – әдетте бұл қалақтары бар бір жұп дискі болып табылады, олардың балансталмауы комбайн корпусының вибрациясын тудырады. Дән өңдеу жабдықтарында – бұрандалы конвейерлерде, ұсатқыш барабандарда, центрифуга роторларында – теңгерімдеу де міндетті болып табылады, дегенмен олар қарастырылатын тақырыптың шеңберінен шығады. Негізгі қағида: жоғары жылдамдықта айналатын кез келген массивті бөлшек теңгерімделуі тиіс. Бұл жаңа бөлшектерге де (зауыттық теңгерімдеу), әсіресе жөндеуден немесе ұзақ пайдаланудан кейінгі тораптарға да қатысты. Осындай тораптың теңгерімделмеуін елемеу ерте ме, кеш пе жоғарыда сипатталған мәселелерге алып келеді.
4. Ротор теңгерімдеу әдістері
Ротор теңгерімдеудің орындау шарттары, дәлдігі және қажетті жабдықтары бойынша ерекшеленетін бірнеше тәсілі бар. Негізгі әдістерді, олардың артықшылықтары мен кемшіліктерін қарастырайық:
Зауыттық теңгерімдеу
Комбайн мен шабындық машина өндірушілерінің барлығы дерлік негізгі айналмалы тораптарды зауытта теңгерімдейді. Арнайы теңгерімдеу машиналары қолданылады, онда барабан немесе ротор орнатылып, сезімтал датчиктер мен сынақ салмақтарының көмегімен балансталмау анықталады. Содан кейін роторға теңгерімдеуші салмақтар қосылады (мысалы, пластиналар бұрандаланады, шайбалар дәнекерленеді немесе жеңілдету үшін ауыр жерлерде ұсақ тесіктер бұрғыланады). Зауыттық теңгерімдеу жаңа бөлшектердің қатаң вибрация допустімдеріне сай болуын қамтамасыз етеді. Pros: жоғары дәлдік, стационарлық жабдықтарды пайдалану және сапа бақылауы. Cons: пайдалану барысында (мысалы, тозу немесе жөндеу нәтижесінде) балансталмау қайта пайда болуы мүмкін, ал далалық жағдайда зауыттық машинаны пайдалану мүмкіндігі жоқ.
Статикалық теңгерімдеу (жабдықсыз орнында)
Бұл ең қарапайым әдіс, оны фермерлер “ескі тәсілмен” жиі қолданады. Ротор сөкіліп, призмаларға орналастырылады немесе оське ілінеді, сол арқылы ауырлық күшінің әсерімен еркін айналуына мүмкіндік беріледі. Ауыр жағы төмен қарай бұрылады, содан кейін қарсы жаққа салмақ қосылады (немесе мүмкін болса ауыр жақтан алынады). Ротор кез келген жағдайда өздігінен бұрылмай тұрғанша осы қайталанады – бұл ауырлық центрінің айналу осімен сәйкес келетінінің белгісі.
Статикалық теңгерімдеу балансталмауы негізінен бір түзету жазықтығында шоғырланған дискілерді немесе қысқа барабандарды теңгерімдей алады. Әдістің артықшылықтары: қарапайымдылығы, қымбат құрылғылардың қажеті жоқ – импровизацияланған тіреуіш жеткілікті. Cons: ол динамикалық (момент) балансталмауды жоймайды. Ұзын роторлар үшін (ұзындығы диаметрінен едәуір үлкен) статикалық теңгерімдеу жеткіліксіз. Мысалы, айналмалы шабындық машинасының білігінде қарама-қарсы ұштарда екі ауыр учаске болуы мүмкін; статикалық тұрғыдан олар өзара өтеледі, ал ротор призмаларда теңгерімделген сияқты көрінеді, бірақ жұмыс жылдамдығында күшті вибрация пайда болады. Осылайша, статикалық теңгерімдеуді тек салыстырмалы түрде кішігірім және тар бөлшектерге (шкивтер, шанақшалар) қолдануға болады, ал ауыл шаруашылығы машиналарының ұзын роторлары үшін ол тиімсіз.
Машинада динамикалық теңгерімдеу
Бұл әдіс роторды теңгерімдеу машинасы бар арнайы шеберханаларда немесе сервис орталықтарында теңгерімдеуді қамтиды. Ротор (мысалы, комбайн барабаны) машинадан сөгіліп алынып, теңгерімдеу машинасына орнатылады, онда белгілі бір жылдамдыққа дейін айналдырылады. Машинаның датчиктері вибрация мен балансталмаудың фазасын өлшеп, өтемақы үшін қанша масса және қайда қосу (немесе алып тастау) керектігін анықтауға мүмкіндік береді. Динамикалық теңгерімдеу кемінде екі түзету ұстарына (ротордың ұштарында) жүргізіледі – бұл статикалық та, динамикалық (момент) та балансталмауды жояды.
A trial weight әдіс жиі қолданылады: алдымен белгілі салмақ сынақ позицияларына бекітіледі, вибрация өзгерісі өлшенеді, ал осы өзгерістер негізінде бағдарлама қажетті түзетуші массаларды есептейді. Содан кейін салмақтар белгіленген жерлерде роторға бекітіледі (мысалы, бұрандалармен немесе дәнекерлеу арқылы) және вибрация қайта тексеріледі. Advantages: динамикалық теңгерімдеудің жоғары дәлдігі – стандарттарға (ГОСТ, ISO және т.б.) сәйкес ең аз қалдық вибрацияларға қол жеткізуге болады. Мамандар сонымен қатар роторды диагностикалауды бір мезгілде жиі жүргізеді – білік ауытқуын, қисықтықты, жарықтарды анықтайды – және теңгерімдеуден бұрын осы мәселелерді дереу жоя алады. Disadvantages: роторды толық сөктіру және шеберханаға жеткізу қажеттілігі, бұл әрқашан тез арада мүмкін болмайды. Егін жинаудың шыңы кезінде қалыпшалау барабанын немесе мульчер білігін алып тастау еңбексыйымды болуы және жабдықтың бірнеше күн тоқтауына алып келуі мүмкін. Сонымен қатар, роторды өлшемі мен салмағына сай теңгерімдеу машинасы бар жақын маңда сервис болуы талап етіледі.
Орнында теңгерімдеу (in-situ)
Бұл заманауи және өте ыңғайлы тәсіл, ол орын жүзінде балалаудеп аталады, мұнда ротор толық бөлшектемей-ақ тікелей машинада тепе-теңдестіріледі. Ол портативті динамикалық тепе-теңдестіру құрылғылары арқылы жүзеге асырылады. Мұндай құрылғылар (мысалы, Balanset-1A, келесі бөлімде толық сипатталған) тербелім сенсорлары мен tachometerқамтиды; олар ротордың мойынтірек корпусына бекітіледі, сондай-ақ тербелімді талдауға арналған компьютері бар электрондық блоктан тұрады.
Рәсім машинада тепе-теңдестірумен ұқсас: ротор машинаның стандартты жетегімен айналдырылады (мысалы, егін жинайтын комбайн қозғалтқышынан немесе шабу машинасы болса тракторлық PTO-дан), құрылғы тербелім амплитудасы мен фазасын өлшейді, содан кейін сынақ салмақтары арқылы теңгерімсіздік есептелініп, түзетуші салмақтарды орналастыру нүктелері көрсетіледі. “Орнында” тепе-теңдестіру нақты жинау жағдайларында пайда болған теңгерімсіздікті дәл жоюға мүмкіндік береді — муфта буындары, пышақтар, бұрандалар сияқты тепе-теңдікке әсер ететін барлық факторлар ескеріледі. Әдістің артықшылықтары: минималды бөлшектеу, уақытты үнемдеу — көбінесе тепе-теңдестіру құрылғысы, мысалы, сабан тураулағышты бір-екі сағатта тікелей фермада тепе-теңдестіруге мүмкіндік береді, ал зауытқа апару бірнеше күнді алады. Бөлшектеу және тасымалдау қиын болатын ірі роторлар тепе-теңдестіріле алады. Әдіс қолжетімді — құрылғының өзін иеленудің немесе маманды шақырудың өзі жеткілікті. Cons: сақтық шараларын сақтау қажет (роторлар орнында тепе-теңдестіріледі, жұмыс аймағын қоршап алу керек). Дәлдік біршама оператордың біліктілігіне байланысты, бірақ заманауи құрылғылар пайдалануда өте қарапайым. Жалпы алғанда, өз мойынтіректерінде динамикалық тепе-теңдестіру бүгінде ірі ауылшаруашылық техникасы үшін оңтайлы шешім ретінде танылды — ол жабдықтың ұзақ тоқтап тұруынсыз іс жүзінде зауыттық сапада тепе-теңдестіруді қамтамасыз етеді.
Әдістерді салыстыру
Қорытындылай келе, статикалық тепе-теңдестіру тек жіңішке роторлар жағдайындағы қарапайым жағдайларға ғана жарайды және тіпті орташа кең роторлардың тербелім мәселесін шеше алмайды. Динамикалық тепе-теңдестіру жоғары айналымды роторлардағы барлық теңгерімсіздік түрлерін жоюдың жалғыз сенімді жолы болып табылады. Қызмет көрсету шеберханасы жағдайында тепе-теңдестіру жоғары дәлдікті қамтамасыз етеді, бірақ тоқтап тұрумен және логистикамен байланысты. Портативті орнында тепе-теңдестіру жабдықты жедел пайдалануға қайтаруға мүмкіндік береді және көптеген міндеттер үшін жеткілікті дәлдікке ие. Ферма үшін ең жақсы тәсіл — алдын алу мақсатында тұрақты тепе-теңдестіру: тербелім апатқа апармастан бұрын роторларды тексеріп, тепе-теңдестіру. Мысалы, тураулағыштың пышақтарын ауыстырғаннан немесе барабанды жөндегеннен кейін, күшті дөңгелектенуі пайда болғанша күтпестен, дереу динамикалық тепе-теңдестіру жүргізген жөн. Әрі қарай Balanset-1A заманауи құрылғысын пайдаланып орнында тепе-теңдестіру технологиясына толығырақ тоқталамыз.
5. Balanset-1A құрылғысымен тепе-теңдестіру
Balanset-1A — роторларды тікелей жұмыс орнында динамикалық тепе-теңдестіруге арнайы жасалған портативті тербелімөлшегіш-тепе-теңдестіргіш. Құрылғы кең ауқымды жабдық түрлері үшін бір жазықтықта (статикалық) және екі жазықтықта (толық динамикалық) тепе-теңдестіруге мүмкіндік береді. Ол ноутбукке қосылатын сенсорлар жиынтығынан және электрондық модульден тұрады: жинақта ротордың тербелімін өлшейтін екі тербелім сенсоры (accelerometers), айналымдар мен бұрыштық орынды оқитын оптикалық тахометр сенсоры, интерфейс блогы (вибрация анализаторына) және бағдарламалық жасақтама кіреді. Барлық жинақ бірнеше килограммды құрайды және шағын жәшікке орналасқан, бұл оны фермадан фермаға тасымалдауды жеңілдетеді. Тербелімді диагностика саласында терең білімі жоқ инженер де Balanset-1A-ны пайдалана алады: құрылғы мен бағдарламалық жасақтама өлшеу мен есептеу процесін автоматтандырады және пайдаланушыға нақты нұсқаулар береді. Мұндай құрылғының негізгі философиясы — ротор тепе-теңдестіру ферма қызметкерлерінің өзімен, ұзақ оқытусыз және шамадан тыс шығынсыз орнында жүзеге асырыла алуы тиіс.

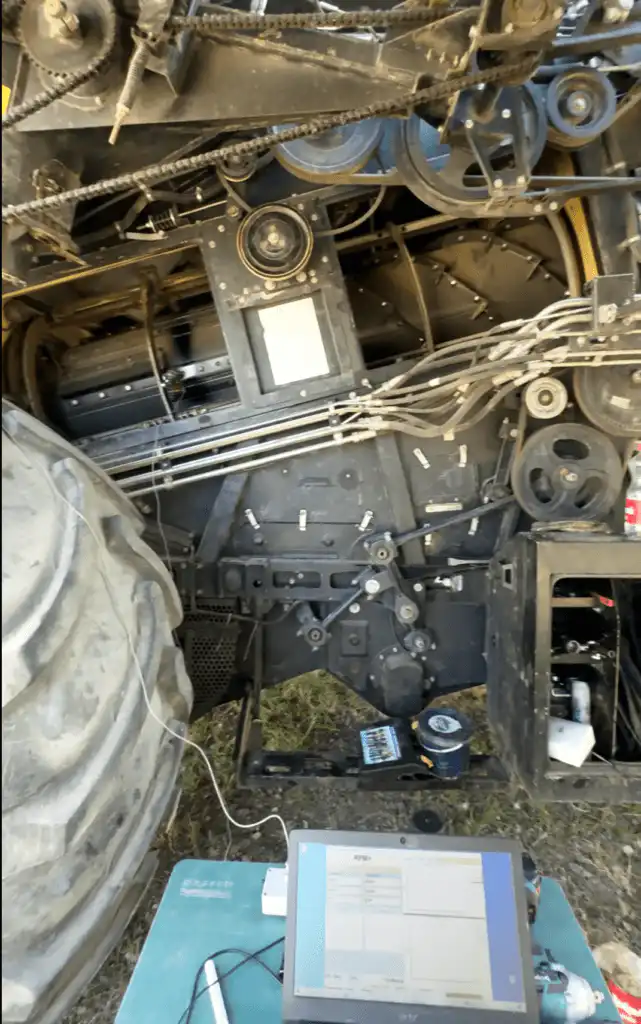

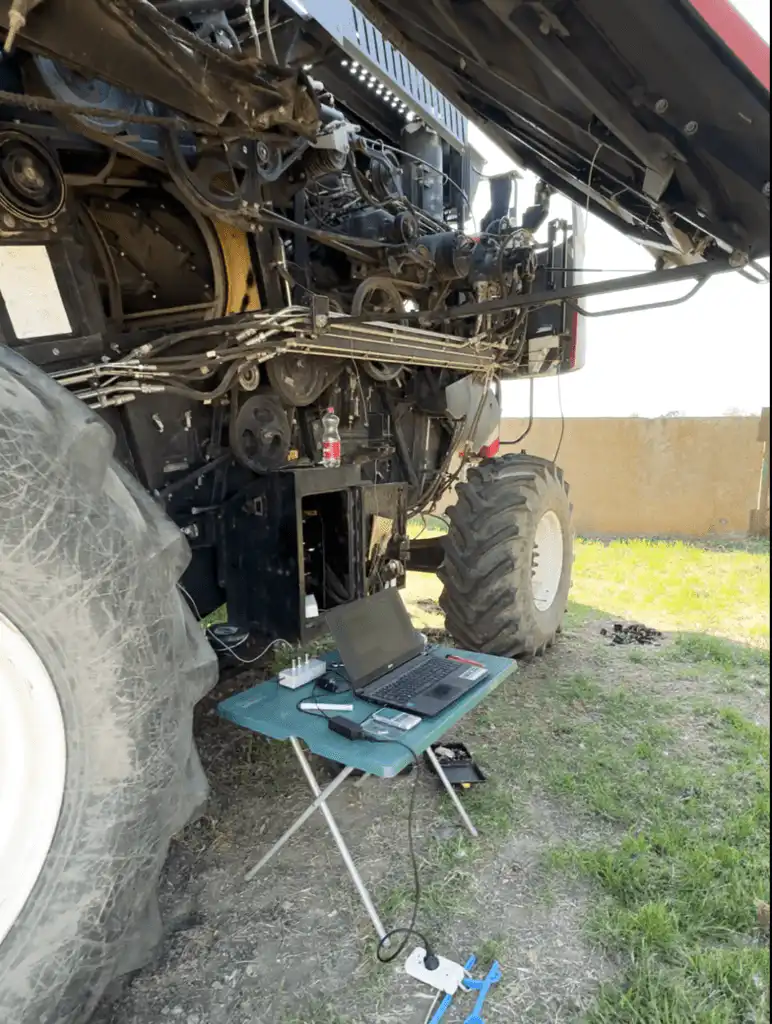

Balanset-1A арқылы тепе-теңдестіру процесі мынадай. Алдымен ротор дайындалады: қауіпсіздік бірінші — ротор кір мен сабаннан тазаланады, барлық пышақтар немесе балғалар бүтін екені және еркін айналатыны тексеріледі (әсіресе сабан тураулағышта, мұнда қысылып қалған пышақ кезеңдік теңгерімсіздікке себеп болуы мүмкін), сонымен қатар бөгде бекітпелер алынады (мысалы, кедергі жасайтын болса таратқыштар). Содан кейін тербелім сенсорлары ротор тіректеріне жақын корпусқа орнатылады — әдетте айналу осіне перпендикуляр, корпустың мойынтіректер орналасқан әр ұшына. Ротордың бір жеріне (мысалы, шкивке) шағын шағылыстырушы белгі бекітіледі, магниттік тіреуіште оптикалық сенсор (тахометр) оған қарама-қарсы орналастырылады. Барлық сенсорлар Balanset-1A блогына қосылады, ол кейін тепе-теңдестіру бағдарламасы орнатылған ноутбукке жалғанады. Оператор бағдарламада параметрлерді орнатады: тепе-теңдестіру режимі таңдалады (ұзын роторлар үшін әдетте екі жазықтықты), сынақ салмағының сипаттамалары (массасы мен орнату радиусы) енгізіледі. Енді ротор іске қосылуы мүмкін — комбайн қозғалтқышын бастанып қажетті кіші барабан жиілігінде іске қосу арқылы, немесе шабу машинасы үшін тракторлық PTO-ны қосу арқылы, немесе ротор бөлініп стационарлық тіреуіштерге орнатылған болса электрқозғалтқышпен. Бірінші іске қосу кезінде құрылғы бастапқы тербелім деңгейін өлшейді: әр сенсордағы теңгерімсіздіктің амплитудасын (мм/с) және фазасын. Бұл мәндер базалық ретінде сақталады.
Келесі қадам — сынақ салмақтарын орнату. Ротордың айналуын тоқтатқаннан кейін оператор алдын ала дайындалған шағын салмақты (мысалы, металл пластина немесе бірнеше шайба) ротордың бірінші жазықтығына — 1-сенсор орнатылған ротордың бір ұшына жақынырақ — бекітеді. Содан кейін ротор жұмыс жиілігіне дейін қайтадан айналдырылады, ал құрылғы жаңа тербелім параметрлерін тіркейді. Егер амплитуда мен фазаның өзгерісі жеткілікті маңызды болса (дәл есептеу үшін әдетте кемінде 20% өзгеріс талап етіледі), процесс жалғасады.
Содан кейін сынақ салмағы алынып, екінші жазықтыққа — ротордың екінші ұшына — ауыстырылады және өлшеуі бар іске қосу қайталанады.
Нәтижесінде бағдарлама әр жазықтықтағы теңгерімсіздікке белгілі салмақтың ықпалы туралы деректер алады. Құрылғының алгоритмі үш деректер жиынын (салмақсыз, А жазықтығындағы салмақпен, В жазықтығындағы салмақпен) талдайды және оңтайлы тепе-теңдестіру параметрлерін есептейді. Оператор экранда ұсыныстар алады: әр жазықтықта қандай массалы түзетуші салмақ қосу керектігі және оны сынақ салмағы орнатылған нүктеге қатысты қай бұрыштық орынға орналастыру керектігі.
Fig. 7.36. Results of calculation of corrective weights – free position
Polar diagram
For example, it may be calculated that 169 grams should be added to the left end of the rotor at an angle of 194°, and 250 grams to the right end at an angle of 358° from the trial weight installation point.
Содан кейін түзетуші салмақтар орнатылады: құрылғы салмақтарды дәл қай жерге бекіту керектігін көрсетеді. Әдетте қажетті массадағы металл пластиналар/шайбалар бұрандаланады немесе дәнекерленеді. Егер ротордың шеттерінде арнайы бұрандалар немесе перфорацияланған фланецтер болса, салмақ соларға бекітіледі (көптеген комбайндарда бастапқыда барабан ұштарында тепе-теңдестіруге арналған тесіктер болады). Далалық жағдайларда пышақ бекіту бұрандаларына немесе ротордың басқа элементтеріне бұрандалап бекітуге болатын әр түрлі диаметрлі болат шайбалар жиынтығы ыңғайлы салмақ ретінде жиі қолданылады.
Есептелген салмақтар орнатылғаннан кейін сынақ іске қосуы жүргізіледі: ротор жұмыс жиілігіне дейін қайтадан айналдырылады және тербелім көрсеткіштері алынады. Тепе-теңдестіру дұрыс орындалған болса, тербелім деңгейі күрт төмендеп рұқсат етілген шектерге түседі (әдетте тербелім жылдамдығы бірнеше мм/с-қа дейін азаяды). Құрылғы, мысалы, қалдық тербелім 1–2 мм/с екенін көрсетуі мүмкін — ауылшаруашылық техникасы үшін тамаша нәтиже. Қалған қалдық дисбалансы белгіленген тепе-теңдік сапа сыныбына сәйкес келетінін тексеру үшін қалдық дисбаланс калькуляторы (ISO 21940-11)пайдалануға болады. Егер тербелім әлі де рұқсат етілген шектен асып кетсе, бағдарлама қосымша шағын салмақтар қосуды ұсынуы мүмкін — қанағаттанарлық нәтижеге жеткенше олар қосылып, тексеріледі.
Қатты теңгерімсіз роторлар үшін кейде көп сатылы теңгерімдеу қолданылады: алдымен төмендетілген жылдамдықта теңгерімдеу жүргізіледі, содан кейін процедура жоғары жылдамдықта қайталанады және жұмыс жылдамдығына жеткенге дейін осылай жалғасады. Бұл ротордың жоғары теңгерімсіздік кезінде дереу жоғары жылдамдықпен айналуы қауіпті болған жағдайда қажет — кезең-кезеңімен негізгі діріл жойылады, ал одан кейін ол толық айналу жылдамдығында мінсіз күйге жеткізіледі.
Тәжірибеде Balanset-1A пайдалану көптеген шаруашылықтарға күрделі діріл мәселелерін шешуге көмектесті. Мысалы, роторлы сабақ туратын машиналар иелері ротордың теңгерімін өздері жасаған тәсілдермен — ротордан призмаларға орналастыру арқылы (статикалық теңгерімдеу) — реттеуге талпынды, бірақ нәтиже болмады: діріл қала берді. Портативті құрылғының көмегімен дірілді толығымен жою мүмкін болды: түзету салмақтарын орнатқаннан кейін мульчердің жұмысы тегіс болды, ал трактор жүргізушісіне ұзақ уақыт жұмыс істеуіне кедергі жасаған гудок пен шайқалу жоғалды. Комбайндарда да ұқсас жағдай байқалады: сабан туратын машинадағы пышақтарды ауыстырғаннан кейін теңгерімсіздік пайда болса, фермер бүкіл машинаны бөлшектеудің қажеті жоқ — оны тікелей комбайнда бірнеше сағат ішінде теңгерімдеуге болады. Нақты мысал — Claas комбайнындағы сабан туратын машинаны теңгерімдеу: маусымнан кейін балғалардың бірі жоғалып, ротор қатты тербеле бастады. Құрылғы шамамен 15–17 мм/с діріл жылдамдығын көрсетті (бұл рамада сезіледі). Роторды қарама-қарсы ұштарына жалпы массасы шамамен 90 грамм болатын екі жиынтық шайба бекіту арқылы діріл 2 мм/с-тан төмен деңгейге дейін азайтылды. Комбайн сабан туратын машинаның мойынтіректерін зақымдау қаупінсіз жұмысын жалғастырды. Төмендегі суретте осындай рәсімнен кейін сабан туратын машина роторына орнатылған теңгерімдеу шайбалары жасыл түспен белгіленген. Олар роторды бұрынғы “ауыр” нүктесіне қарама-қарсы ұштарға бұрандамен бекітілген. Осының арқасында ротордың айналуы бір қалыпты болды.
Balanset-1A арқылы теңгерімдеудің артықшылықтары
- Жылдамдық және мобильділік: Құрылғыны тікелей далаға немесе ангарға апаруға болады, ауыр агрегаттарды шеберханаға тасымалдаудың қажеті жоқ. Тіпті үлкен барабанды комбайнда өзінің мойынтіректерінде теңгерімдеуге болады. Жинау маусымында бұл әсіресе бағалы — жабдықтың тоқтап тұру уақытын барынша азайтады.
- Теңгерімдеудің дәлдігі мен толықтығы: Екі жазықтықтағы талдаудың арқасында динамикалық теңгерімсіздік жойылады, бұған “көзбен байқап” қол жеткізу мүмкін емес. Нәтижелер зауыттық стандарттармен салыстырылады: діріл компоненттерге зиянды әсер жоғалатын деңгейге дейін азайтылады. Құрылғы жүктің дәл орнын және массасын көрсетеді, болжамдар мен сынақтарды жоққа шығарады.
- Персонал үшін қолжетімділік: Қазіргі заманғы құрылғылар терең мамандандырылған оқытуды қажет етпейді. Balanset-1A бағдарламалық интерфейсі интуитивті, есептеулер автоматтандырылған. Шаруашылық маманы қысқаша оқытудан өткеннен кейін сыртқы ұйымдарды тартпай, теңгерімдеуді өз бетінше жүргізе алады.
- Versatility: Сол бір Balanset-1A жинағы көптеген тапсырмаларға жарайды: сабан туратын машина мен комбайн желдеткішін теңгерімдеуден бастап ағаш ұсақтағыш ротор немесе электр қозғалтқышына дейін. Бұл — алуан түрлі жабдықтары бар ірі ауыл шаруашылығы кәсіпорны үшін тиімді сатып алу.
6. Теңгерімдеудің экономикалық пайдасы
Ротордың тұрақты теңгерімдеуі — шығындарды азайту және тиімділікті арттыру арқылы қысқа мерзімде өзін-өзі ақтайтын инвестиция. Негізгі экономикалық артықшылықтарды қарастырайық:
- Жөндеу және техникалық қызмет шығындарын азайту. As noted, imbalance significantly reduces the lifespan of bearings and other parts. If a rotor is unbalanced, the farm faces frequent replacements of bearings, shafts, belts, etc. These direct costs are substantial: for example, a set of bearings for a large drum plus the replacement work can cost hundreds of dollars or euros, and if done every couple of months, it adds up to a significant amount over the season. Balancing eliminates the root cause – vibration – thereby extending the lifespan of components. Bearings will last for years, the frame won’t crack, and knives won’t break from impact loads. The savings on spare parts are obvious. Moreover, balancing often identifies and addresses potential problems (cracks, loose fastenings), preventing serious accidents. A timely balancing can prevent a major breakdown whose repair cost would far exceed the cost of the balancing itself.
- Тоқтап тұру уақытын барынша азайту және өнімді сақтау. Жинау шыңында комбайнның бұзылуы егін жоғалтуға, кеш жинаудан туындаған мүмкіндіктерді жіберіп алуға және кезек күттірмейтін жөндеу шығындарына әкелуі мүмкін. Теңгерімсіз ротор — ең қолайсыз сәтте ауыр зардап тудыра алатын жасырын қатер (мысалы, қырман мойынтірегі істен шықса, комбайн тоқтайды). Ротор тораптарына уақтылы техникалық қызмет көрсету және теңгерімдеу арқылы фермерлер авариялық тоқтап тұруларды болдырмайды. Жабдық ең шешуші кезеңдерде сенімді жұмыс істейді. Мобильді теңгерімдеу қызметін пайдаланған жағдайда да (бұл белгілі бір соммаға тұрады), ол резервтік комбайн ұстаудан немесе ақаудан туындаған өнімнің бір бөлігін жоғалтудан салыстырылмастай арзан.
- Жұмыс тиімділігін арттыру және отынды үнемдеу. Balanced mechanisms operate more smoothly and with less load. This means that engine energy is maximally used for useful work – threshing, cutting, shredding – rather than damping vibrations and noise. Across the farm, this has a noticeable effect: reduced specific fuel and energy consumption per ton of processed grain or feed. Exact figures are hard to achieve without measurements, but in our field experience even a fuel saving of a few percent for large combines and tractors adds up over a season, saving money. Additionally, the operator can work at full optimal speed without fear of damaging the machine, completing the work faster. Indirectly, balancing also affects work quality: a smoothly operating combine threshes and cleans grain better, damages fewer grains, and loses less, which is also economically beneficial (more marketable yield).
- Жабдықтың қызмет мерзімін ұзарту. Діріл — техниканың бірінші жауы, ол машинаны бірте-бірте “тоздырады”. Артық дірілсіз комбайн немесе шөп шабу машинасы стандартты қызмет мерзімінен ұзағырақ қызмет етеді, бұл қымбат тұратын парктің жаңартылуын кейінге қалдырады. Жаңа комбайн сатып алу — үлкен күрделі инвестиция, ал сатып алынғанды барынша пайдалану — логикалы шешім. Теңгерімдеу — роторлардың, демек бүкіл жабдықтың қызмет мерзімін айтарлықтай ұзататын салыстырмалы түрде арзан шара. Тіпті ескірген машиналар да тиісті күтім кезінде жұмысқа жарамдылығын сақтай отырып, сәтті пайдаланылуы мүмкін.
- Тепе-теңдестіру жабдығына ие болудың артықшылықтарын пайдаланыңыз. Ірі ауылшаруашылық холдингтер мен сервистік кәсіпорындар үшін Balanset-1A сияқты жылжымалы тепе-теңдестіргішті өз меншігіне алу экономикалық тұрғыдан тиімді. Оның құны трактор дөңгелектерінің бір жинағы бағасымен шамалас, ал пайда ол үздіксіз береді. Бірнеше подшипникті сақтап, аварияларды болдырмаған соң, аспап өзін толықтай өтейді. Одан кейін — тек үнемдеу мен тәуелсіздік: қымбат сыртқы мамандарды шақырудың қажеті жоқ, барлық жұмыс өз бетімен және жоспарлы түрде орындалады. Шағын фермерлер үшін ынтымақтастық нұсқасы бар: бірнеше шаруашылық арасында бір аспап бірлесіп сатып алу немесе қажет болған жағдайда мобильді бригадаларды тарту.
Қарапайым тілмен айтқанда, тепе-теңдестіру жасырын ақша жоғалтуды жояды. Оған жұмсалған қаражат: жөндеу шығындарының азаюы, мәжбүрлі тоқтап қалулардың болмауы, жабдықтың тиімді жұмысы және ұзақ қызмет мерзімі арқылы қайтарылады. Бұл, әсіресе, агробизнестің рентабельділігі далалық жұмыстардың нақты кестесіне және шығындарды оңтайландыруға тікелей байланысты жағдайларда маңызды.
7. Conclusion
Комбайндар мен шабындықтардың роторларын тепе-теңдестіру ауылшаруашылық техникасының сенімді және қауіпсіз жұмысының алғышарты болып табылады. Мақала бойынша біз статикалық немесе динамикалық болсын, теңгерімсіздіктің ауыр теріс салдарларға: подшипниктер мен бөлшектердің қатты тозуынан бастап апаттарға және өнімділіктің төмендеуіне дейін алып келетінін көрдік. Негізгі агрегаттардың (қамыт барабандары, сабан туралағыштар, шабу роторлары және т.б.) жүйелі тепе-теңдестірілуі осы мәселелердің алдын алуға мүмкіндік береді. Әр түрлі әдістер бар — қарапайым статикалық тепе-теңдестіруден жоғары дәлдіктегі динамикалық тепе-теңдестіруге дейін. Ең жақсы нәтижелерге динамикалық тепе-теңдестіру арқылы қол жеткізіледі, ал Balanset-1A сияқты заманауи жабдық оны ұзақ тоқтап қалусыз тікелей жерінде орындауға мүмкіндік береді. Қорытынды қарапайым: тепе-теңдестіруге уақытты үнемдей отырып, жөндеу мен тоқтап қалуларға одан да көп уақыт жоғалтамыз.
Сондықтан тепе-теңдестіруді тексеруді жабдықтың тұрақты техникалық қызмет кестесіне енгізу ұсынылады. Мысалы, егін жинау маусымы алдында барабан мен туралағыштың тепе-теңдігін тексеру; шабындықты шөп жинауға дайындау кезінде ротор тербелістерінің жоқтығын тексеру және т.б. Теңгерімсіздік белгілері байқалса (тербеліс, шу, пышақтардың біркелкі тозуы, подшипниктердің жиі істен шығуы), кешіктірмеңіз — жүргізіңіз діріл диагностикасы және тепе-теңдестіруді. Ротордың жүйелі тепе-теңдестірілуі толықтай ақталады: жабдық тегіс және тиімді жұмыс істейді, сирек бұзылады, ұзаққа созылады, ал оператор неғұрлым қолайлы жағдайда жұмыс істейді. Фермерлер мен агробизнес кәсіпорындары тепе-теңдестіру әдістерін — өз аспабы болсын немесе мамандандырылған қызметтер болсын — қолдануы тиіс, сонда тербеліс жаудан бақылауға болатын факторға айналады. Роторларды тепе-теңдестірілген күйде ұстай отырып, техника паркіңіздің ұзақ және табысты жұмысының іргетасын қалайсыз. Егер сіз өз комбайндарыңыз бен шабындықтарыңызды орнында тепе-теңдестіруді қарастырып жатсаңыз, Балансет-1А бастауға практикалық орын болып табылады — техникалық сипаттамаларын қарап шығыңыз және техника паркіңізге сай келетінін анықтаңыз.
