Balanset-1A
Draagbare tweekanaals rotor-balancer en trillingsanalysator
- 2 Kanalen
- 250-90.000 Toerentalbereik
- 5-1000 Hz Frequentie
- 4 kg Gewicht
Wanneer is btw van toepassing?
- 0% BTW - niet-EU-klanten (export, alle landen buiten de Europese Unie)
- 23% BTW — klanten in Portugal
- 0% BTW — bedrijven in een ander EU-land met een geldig EU-btw-identificatienummer (verleggingsregeling)
- Lokale btw - Particulieren uit de EU (tarief van uw land)
Laptop niet inbegrepen. De balanceersoftware heeft een Windows PC nodig (7 / 8 / 10 / 11 - 32 of 64-bit) met een vrije USB-poort. Breng uw eigen laptop of werkstation mee.
Softwareoverzicht Ondersteuning door ingenieur- Op voorraadVerwachte verzending: 1–5 werkdagen
- 2 jaar garantieGratis vervanging van defecte onderdelen
- 30 dagen retourbeleidCommerciële retourmogelijkheid; voorwaarden van toepassing
- DHL / UPS getraceerde leveringKosten worden bij het afrekenen berekend op basis van de bestemming
Beschrijving

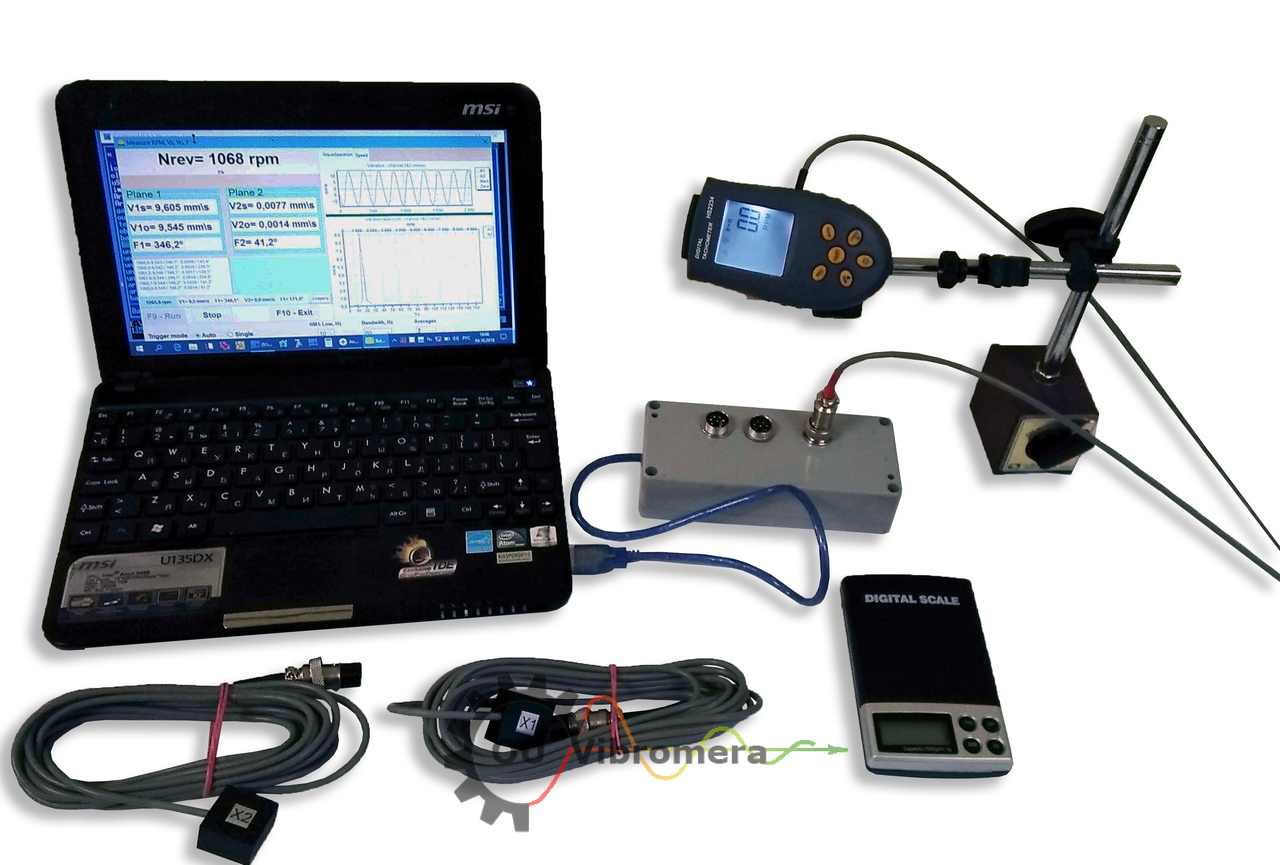

Balanset-1A is een draagbare, USB-gevoede trillingsanalyser en balanceerder voor eenvlaks- en tweevlaksbalancering van rotoren in hun eigen lagers. De Full Kit omvat de interface-eenheid, twee trillingssensoren, optische lasertacho, reflecterende tape, Windows-balanceersoftware op een USB-stick, magneetstandaard, digitale weegschaal en transportkoffer. Vereist een compatibele Windows-computer met een vrije USB-poort; computer niet inbegrepen. De sensoren en software meten trillingen en berekenen de correctiemassa en -hoek op basis van proefgewichtruns.
Softwareoverzicht
Balanceermodi, trillingsgrafieken, stapsgewijze procedure - verken de interface voordat u bestelt.
Technische specificaties
Complete set versus OEM
Beide bundels bevatten dezelfde balancer en software. Ze verschillen in wat er in de verpakking zit.
| onderdeel | Complete set | OEM |
|---|---|---|
| Balanset-1A interface-eenheid | ✓ | ✓ |
| Trillingssensoren (×2) | ✓ | ✓ |
| Optische lasertachometer | ✓ | ✓ |
| Balanceersoftware op USB-stick (Windows) | ✓ | ✓ |
| Reflecterende tape | ✓ | ✓ |
| Magnetische standaard | ✓ | — |
| Digitale weegschaal | ✓ | — |
| Plastic transportkoffer | ✓ | — |
Laptop is niet inbegrepen. De software werkt onder Windows 7 en hoger.
Hoe veldbalancering werkt
Dynamisch balanceren op één of twee vlakken, ter plaatse, zonder demontage. Typische workflow: 20-40 minuten per rotor.
-
Stap 1Instellen
Monteer trillingssensoren op de lagerhuizen, plak reflecterende tape op de as, sluit de lasertachometer en de USB-eenheid aan op uw laptop.
-
Stap 2Eerste run (Run #0)
Draai de rotor op en laat de snelheid stabiliseren. De software registreert de basislijn 1× amplitude en fase in beide vlakken - dit is de beginonbalans.
-
Stap 3Proefwegingen (Run #1 & Run #2)
Bevestig een bekend testgewicht in vlak 1, laat de rotor draaien en registreer de nieuwe trilling. Stop, verplaats het testgewicht naar vlak 2 en laat de rotor opnieuw draaien. Uit deze twee reacties berekent de software hoe de rotor reageert op toegevoegde massa in elk vlak - de invloedcoëfficiënten.
-
Stap 4Corrigeer en controleer
Verwijder de proefgewichten. De software geeft de exacte massa en hoekpositie van de uiteindelijke balansgewichten voor elk vlak. Schroef of las ze vast, laat de rotor opnieuw draaien en controleer of de resttrilling binnen de ISO 21940-11 tolerantie ligt. Voeg indien nodig een kleine fijncorrectie toe.
Waarom zou je eigenlijk proefgewichten gebruiken?
Zonder proefgewicht ziet het apparaat alleen dat er vibratie is. Het kan het niet weten:
- hoeveel corrigerende massa er nodig is,
- waar hij precies op de rotor moet zitten,
- hoe de rotor en steunen reageren op massa die in elk vlak wordt toegevoegd.
Het proefgewicht introduceert een bekende verandering van onbalans. Door de trillingen voor en na te vergelijken, berekent de software de invloedscoëfficiënten - en daaruit de exacte massa en hoek van het uiteindelijke balansgewicht. Geen giswerk, geen iteratieve herhalingen.
Documentatie en ondersteuning
- BedieningshandleidingVolledige installatie, balanceren van workflow, softwarereferentie
- Veelgestelde vragen43 antwoorden over Balanset-1A - bijgewerkt tot 2025
- Gids voor veldbalanceringTheorie, praktijk en probleemoplossing
- Praktijkvoorbeelden van ingenieursEchte balanceerverhalen - ventilatoren, mulchers, brekers, schachten. Discussies op ons gemeenschapsforum.
- Ondersteuning door ingenieurDirect contact voor technische vragen
Informatie over fabrikant en veiligheid
Informatie over fabrikant en veiligheid
Fabrikant
VibromeraR. Nova da Madorninha 152
Sra. da Hora 4460-376, Porto
Portugal
info@vibromera.eu
Btw (NIF): PT314539760
Veiligheidsinformatie en waarschuwingen
- Laserproduct klasse 2. De fasesensor zendt een zichtbare laserstraal uit. Kijk niet rechtstreeks in de straal en richt deze niet op mensen.
- Elektrische veiligheid. Neem de voorschriften voor elektrische veiligheid in acht bij werkzaamheden aan 220 V-apparatuur. Repareer het apparaat nooit terwijl het is aangesloten op 220 V.
- Machine vergrendelen. Pas altijd lockout/tagout-procedures toe voordat u sensoren installeert.
- Beschermingsmiddelen. Draag een veiligheidsbril en gehoorbescherming, en vermijd loszittende kleding in de buurt van roterende onderdelen.
- Veilige installatie. Zorg ervoor dat alle sensoren en kabels stevig bevestigd zijn en niet door draaiende onderdelen kunnen worden gegrepen.
- Alleen geschoold personeel. Ken de locatie van de noodstoppen en de uitschakelprocedure voordat u met het werk begint.
Volledige veiligheidsvoorschriften in de gebruiksaanwijzing →
