Sprigulveida zāles pļāvēju un mežsaimniecības mulčētāju rotoru balansēšana: Pilnīgs lauka ceļvedis
Jūsu mulčera gultņi kalpo divas nedēļas, nevis divus gadus. Traktora kabīne tik ļoti trīc, ka instrumentu paneļi grab. Jūs esat izmēģinājuši lētākus gultņus, stingrākas skrūves, pat metinātus pastiprinājumus — nekas nepalīdz. Rotors ir nelīdzsvarots. Šajā rokasgrāmatā ir parādīts, kā to precīzi labot, izmantojot reālus skaitļus no lauka.
Ko patiesībā dara rotora balansēšana
Every rotating object has a mass distribution. If that mass isn't symmetrical around the axis of rotation, the rotor pulls to one side as it spins. At 2,000 RPM — a typical flail-rotor speed, reached from the 540 or 1,000 RPM PTO through the belt drive — even a 35-gram offset at 15 cm radius generates over 22 kg centrbēdzes spēks uz gultņiem, vienu reizi apgriezienā, 33 reizes sekundē.
Rotoru balansēšana nozīmē masas sadalījuma regulēšanu — nelielu svaru pievienošanu vai noņemšanu —, līdz centrbēdzes spēki viens otru izslēdz. Rotors griežas ap savu ģeometrisko centru, nevis šūpojas ap smagajām vietām. Vibrācija samazinās, gultņu slodze samazinās, un mašīna pārstāj mēģināt sevi kratīt.
For flail mowers and forestry mulchers, the rotor is a long steel drum carrying anywhere from 20 to 80 swinging flails or fixed teeth. These rotors are large, heavy, and nearly impossible to perfectly manufacture. Every weld bead, every flail bracket, every variation in wall thickness creates a small mass asymmetry. The sum of those asymmetries is the unbalance.
Kāpēc tas ir svarīgi: spēki, neveiksmes un nauda
Unbalance isn't a nuisance — it's a destructive force. The centrifugal force from an unbalanced rotor grows with the kvadrāts of the RPM. Double the speed, quadruple the force. At operating speed, a moderate unbalance subjects every component in the machine to a hammering cyclic load.
Kas pirmais salūzt (un cik tas maksā)
- Gultņi take the direct hit. Bearing life falls with the kubs of the load (ISO 281): a 30% higher dynamic load roughly halves it, and a doubled load cuts it by about 8×. In practice, operators who balance report 3–5× longer bearing life. Quality bearing sets cost €50–€100 each, but the real damage is the 2–4 hours of downtime per replacement. Some operators replace bearings every few days.
- Gultņu korpusi pārmērīga brīvkustība var izraisīt izsīkumu. Kad ligzda ir ovāla, pat jauns gultnis vairs nedarbosies pareizi. Korpusa remonts vai nomaiņa: 200–500 eiro.
- Skrūves un stiprinājumi nepārtraukti darbojas vaļīgi. Katra vibrējošās mašīnas skrūve mēģina atskrūvēties. Vaļīgas skrūves nozīmē pazaudētus spriguļus, pazaudētus aizsargus, ražošanas zudumu — un drošības risku.
- Rāmja metinājuma šuves saplaisā. Ilgstoša vibrācija noguruma dēļ plaisā pļaujmašīnas korpusā. Sākas redzēt pastiprinājuma plāksnes, kas piemetinātas virs iepriekšējām pastiprinājuma plāksnēm — Frankenšteina mašīna, kas ar katru remontu zaudē strukturālo integritāti.
- Hidraulisko savienojumu noplūde. Vibrācija atbrīvo savienojumus un sacietē blīvējuma virsmas. Šķidruma zudums izraisa pārkaršanu un sūkņa bojājumus.
- Arī traktors cieš. Vibrācija caur jūgvārpstu un trīspunktu uzkari nonāk traktorā. Kabīnes stiprinājumi, transmisijas U veida savienojumi un pat traktora hidraulisko vārstu korpusi var nolietoties.
- Operators maksā fiziski. Ilgstoša visa ķermeņa vibrācijas iedarbība ir saistīta ar muskuļu un skeleta sistēmas traumām. Daži operatori ziņo, ka stundām ilgi pēc darba pabeigšanas jūt vibrācijas rokās.
ISO vibrācijas standarti lauksaimniecības rotoriem
Šeit svarīgi ir divi standarti. ISO 21940-11 (formerly ISO 1940-1) defines balance quality grades — how much residual unbalance is acceptable for a given rotor type. ISO 10816-3 (tagad ISO 20816-3) nosaka vibrācijas intensitātes zonas — cik liela vibrācija ir pieņemama gultņu korpusos.
| ISO 21940-11 Grade | Pieteikums | Piemēra aprīkojums |
|---|---|---|
| G40 | Rupja lauksaimniecības tehnika | Ar kloķvārpstu darbināmi mehānismi, stingri rotori ar zemu apgriezienu skaitu minūtē |
| G16 | Lauksaimniecības tehnika, vispārīga | Sprigulveida pļaujmašīnas, mežsaimniecības mulčeri, āmurdzirnavas |
| G6.3 | Agricultural machinery, smooth-running; general machinery | High-RPM shredders, process fans, pump impellers |
| G2.5 | Turbomachinery, precision drives | Gas and steam turbines, turbo-generators, machine-tool drives |
| Zona | Vibrācija (mm/s RMS) | Nozīme | Nepieciešama darbība |
|---|---|---|---|
| A | < 1,4 | Jaunas mašīnas stāvoklis | Nav — izcili |
| B | 1,4 – 2,8 | Pieņemams ilgstošai darbībai | Periodiski uzraudzīt |
| C | 2,8 – 4,5 | Pieņemams tikai īsu laiku | Drīzumā plānojiet apkopi |
| D | > 4,5 | Bīstams — bojājumu risks | Apturiet mašīnu. Nekavējoties salabojiet. |
A note on those zone values: ISO 10816-3 was written for industrial machine sets, not for mounted implements — we use it as the closest available reference, and the rigid-support column above is the conservative choice. If the mower is carried on a three-point hitch or a boom (a flexible support whose first natural frequency is below running speed), the corresponding Group 2 flexible-support boundaries are 2.3 / 4.5 / 7.1 mm/s.
A single bearing replacement on a flail mower takes 2–4 hours and costs 50–100 eiro pa daļām. Ja vibrācijas dēļ detaļas ir jāmaina ik pēc 2 nedēļām, nevis ik pēc 12 mēnešiem, tas ir aptuveni 24 extra replacements per year — €1,200–€2,400 in parts plus 48–96 hours of lost work time.
Viena dīkstāves diena līguma sezonas laikā var maksāt dārgi 500–1000 eiro zaudētajos ieņēmumos. Katastrofāla kļūme (saplaisājusi vārpsta, iznīcināts rotors) nozīmē 1500–3000+ eiro rezerves daļām un nedēļām ilgas gaidīšanas.
Balanset-1A izmaksas €1,975 vienreiz. Viens vai divi novērsti gultņu defekti to atmaksā. Katrs nākamais darbs ir tīrs ietaupījums.
Iekārtu veidi un to balansēšanas īpatnības
Not every mower or mulcher behaves the same way. The rotor geometry, flail type, and operating RPM all affect how unbalance develops and how you correct it.

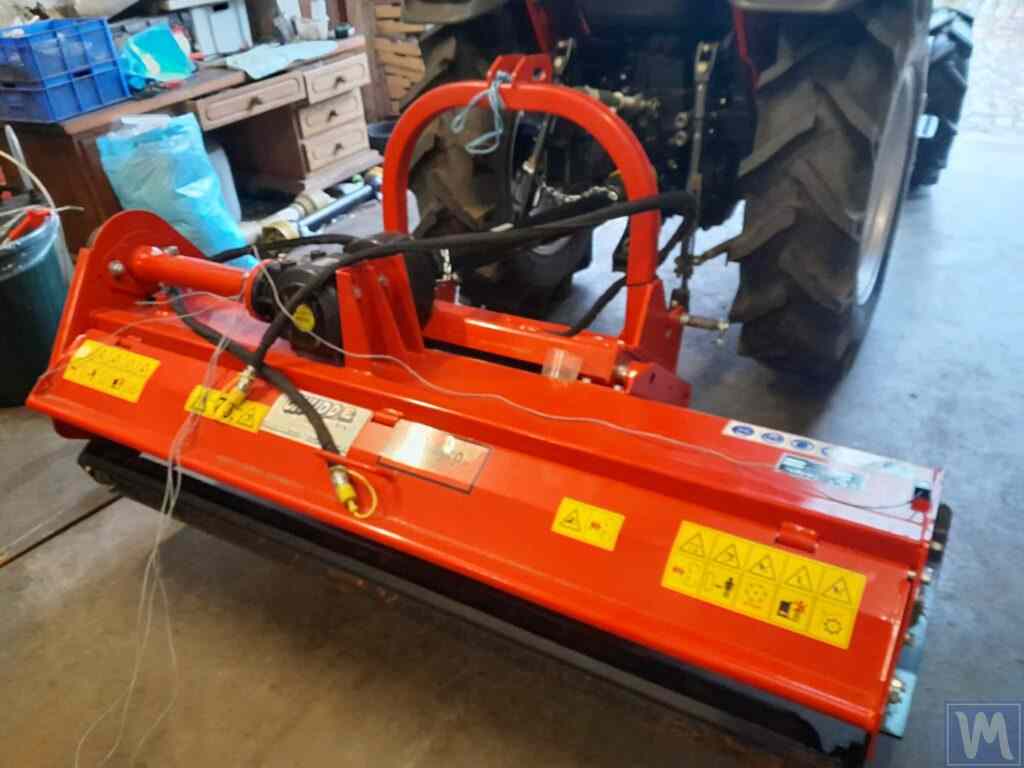

Sprigulveida zāles pļāvējs (ar jūgvārpstas piedziņu)
The most common type. Horizontal drum with Y-blades or hammer flails on pivoting brackets. Unbalance usually comes from uneven flail wear, lost flails, or mud buildup. These elongated drums have a length-to-diameter ratio far above 0.5, so two-plane balancing is needed. Replace worn flails in opposite pairs before balancing.
Mežsaimniecības mulčētājs (uzmontējams uz ekskavatora)
Heavier rotors with fixed carbide teeth. Unbalance develops as teeth wear unevenly or break off during impact with stones and buried metal. These rotors run on hydraulic drives — the RPM can vary, so hold speed steady during measurement. Heavier rotors need heavier trial weights — size them with the same force rule (centrifugal force about 5–10% of rotor weight).
Ceļmalas/ceļmalas pļāvējs ar spriguļiem
Higher RPM for fine cutting, making them more sensitive to unbalance. Often has a lighter rotor with many small flails. Even slight unbalance produces noticeable vibration. Target G6.3 grade for smooth operation. Hollow drums can accumulate debris inside — clean before balancing.
Celmu frēze / Zemes attīrīšanas trumuļa
The heaviest rotors in this category. Low RPM but massive centrifugal forces due to weight. Unbalance from broken teeth and weld repairs. Often requires two operators — one to run the machine, one to monitor the Balanset. Corrective weights can be 200–500 g per plane.
Static vs Dynamic Unbalance: Why the "Knife-Edge" Method Falls Short
Tradicionālā pieeja ir vienkārša: novietojiet rotoru uz diviem naža asmens balstiem (vai apaļu stieņu pāra), ļaujiet tam brīvi ripot un noslogojiet smago pusi. Kad rotors vairs nevēlas pats griezties, tas ir "līdzsvarots". Tas darbojas, piemēram, statiskais disbalanss — kur masas centrs ir nobīdīts no rotācijas ass.
For narrow, disc-like rotoris (length-to-diameter ratio below about 0.5), static balancing can be adequate — provided the operating speed and the measured gultnis response support it. Think of a single-belt pulley or a grinding wheel — the weight distribution error is essentially in one plane.
Pļaujmašīnas trumuļi ir gari. Tipiska jūgvārpstas pļaujmašīnas 1,5 m trumuļa garuma un diametra attiecība ir 3:1 vai vairāk. Iedomājieties, ka trumuļa vienā galā ir smaga vieta pulksten 12 pozīcijā, bet otrā galā ir smaga vieta pulksten 6 pozīcijā. Uz naža asmens balstiem šīs divas vietas viena otru līdzsvaro — rotors atrodas vienā līmenī un šķiet "līdzsvarots"."
Grieziet to pašu rotoru ar ātrumu 2000 apgr./min, un katrs smagais punkts rada centrbēdzes spēku, kas velk uz āru savā virzienā. Rezultāts ir pāris — vērpes spēks, kas šūpo rotoru no viena gala līdz otram. Tas ir pāra nelīdzsvarotība — the pure-couple case of dynamic unbalance, which in general combines static and couple components — and it's invisible when the rotor is stationary.
Īkšķa noteikums: Single-plane (static) balancing is worth considering only for narrow, disc-like rotoris with a length-to-diameter ratio below about 0.5, and only when the operating speed and measured response support it. Elongated rotoris and rotoris with significant couple response require divu plakņu balancing. For virtually all flail mower drums, forestry mulcher drums, and shredder rotoris, this means dinamiskā balansēšana is the only effective approach.
Kāpēc veikalu līdzsvarošana nav pietiekama
Some operators send their rotors to a machine shop for bench balancing. The shop mounts the rotor in a balancing machine with its own precision bearings and measures the unbalance. They add weights, verify, and send it back. The rotor returns "perfectly balanced."
Jūs to uzstādāt atkārtoti. Tas joprojām vibrē. Kāpēc?
- Dažādi gultņi. Darbnīcas balansēšanas iekārtai ir precīzi gultņi ar gandrīz nulles brīvkustību. Jūsu zāles pļāvēja gultņiem ir darba brīvkustība, tie ir nedaudz nodiluši un var atrasties izdilušos korpusos. Rotora centrēšanas pozīcija jūsu ierīcē nedaudz atšķiras no tās, kā tas bija viņu ierīcē.
- Piemērotības pielaides. When you bolt the rotor back in, the shaft-to-bearing fit, keyway alignment, and pulley or coupling position may not be identical to the shop setup. Even 0.01 mm of eccentricity at the coupling introduces unbalance.
- Darbības apstākļi. Slodzes apstākļos spriguļi šūpojas uz āru un mainās to masas sadalījums. Rotora caurules termiskā izplešanās darba temperatūrā izmaina līdzsvara punktu. Jūgvārpstas izlīdzinājums un piedziņas siksnas spriegojums ietekmē gultņu slodzes.
Balansēšana uz vietas (rotora balansēšana, kamēr tas ir uzstādīts jūsu iekārtā) ņem vērā visus šos reālās pasaules faktorus. Sensori mēra, kāda ir gultņu faktiskā iedarbība reālos darba apstākļos. Tāpēc rezultāti uz vietas parasti ir labāki nekā rezultāti darbnīcā, un rotoram nekad nav jāatstāj iekārta.
Sagatavošanās: Pirmsbalansēšanas kontrolsaraksts
Balansēšana koriģē masas sadalījumu. Tā nevar salabot bojātas detaļas. Katra sagatavošanās procesā pavadītā minūte ietaupa desmit minūtes problēmu novēršanas vēlāk.
- Notīriet rotoru. Noņemiet visus sakaltušos dubļus, aptītos vadus, veģetāciju un gružus — gan no ārpuses, gan iekšpuses (dobās mucas). Pat 50 g izžuvušu dubļu darbojas kā neparedzēts pretsvars.
- Pārbaudiet gultņus. Satveriet rotora vārpstu pie katra gultņa un pārbaudiet, vai nav brīvkustības — jebkāda radiāla vai aksiāla vaļīguma sajūta nozīmē, ka vispirms ir jānomaina gultnis. Lēnas rotācijas laikā ieklausieties, vai nav dzirdama berzēšanās vai klikšķēšana.
- Pārbaudiet katru spriguļu griezēju un āmuru. All must be present, swing freely, and be roughly the same weight. If one is broken or heavily worn, replace it and its diametrically opposite partner. Missing flails are the #1 cause of unbalance in flail mowers.
- Pārbaudiet, vai nav plaisu. Apskatiet rotora cauruli, gala plāksnes, spriguļu kronšteinus un rāmja metinājuma šuves. Saplaisājis rotors radīs neregulāras vibrācijas, kuras nevar līdzsvarot — plaisa maina formu centrbēdzes slodzes ietekmē.
- Pārbaudiet siksnas spriegojumu / jūgvārpstas izlīdzinājumu. A loose belt slips and gives inconsistent RPM. A misaligned PTO shaft introduces vibration that isn't from unbalance. Fix these first.
- Pārbaudiet, vai pēda nav mīksta. Vai visas stiprinājuma skrūves ir cieši pievilktas? Vai zāles pļāvējs ir novietots līdzeni? Nevienmērīgs stiprinājums rada rezonansi, kas pastiprina vibrāciju.
- Pirms pieskaršanās rotoram atslēdziet/atslēdziet dzinēju. Izņemiet atslēgu. Ieslēdziet jūgvārpstas bremzi, ja tāda ir uzstādīta.
- Metināšanas, slīpēšanas vai jebkura testa laikā valkājiet acu aizsargus.
- Testa braucienu laikā (rotora griešanās) visam personālam jāatrodas tālāk no rotācijas plaknes. Brīvs testa svars ar ātrumu 2000 apgr./min ir šāviņš.
- Izmantojiet dzirdes aizsargus — atklātu pļaujmašīnas trumuļu radītais troksnis pie darba apgriezieniem viegli pārsniedz 95 dB.
- Nekad neaiztieciet rokas rotora zonā, kamēr ir ieslēgta jūgvārpsta. Ja nepieciešams, izmantojiet virvi vai nūju, lai piestiprinātu atstarojošo lenti, kad rotors nekustas.
7 soļu lauka balansēšanas procedūra ar Balanset-1A
Šī ir ietekmes koeficienta metode, ko izmanto Balanset-1A automatizē. Jūs veiksiet trīs mērījumus un pēc tam uzstādīsiet pastāvīgus koriģējošus atsvarus. Programmatūra apstrādā visu trigonometriju.
Iepriekšēja pārbaude un sagatavošanās
Aizpildiet iepriekš minēto kontrolsarakstu. Atzīmējiet 1. plakni (netālu no 1. gultņa, parasti piedziņas gala) un 2. plakni (netālu no 2. gultņa, brīvā gala). Šeit jūs piestiprināsiet izmēģinājuma atsvarus un pastāvīgās korekcijas.
Weigh your trial weight on a precision scale. Size it by centrifugal force, not by a percentage of rotor mass: pick a mass whose centrifugal force is about 5–10% of the rotor's weight, m = (0.05–0.10) · M · g / (R · ω²), where M is the rotor mass, R is the mounting radius, and ω = 2π·n/60 is the angular speed. A good trial weight changes the vibration reading by at least 20–30% in amplitude or 20–30° in phase.
Uzstādiet sensorus un tahometru
Pievienojiet vibrācijas sensoru 1 gultņa korpusam 1. plaknē, sensoru 2 — 2. plaknē. Izmantojiet magnētiskās pamatnes un orientējiet sensorus. perpendikulāri rotora asij (horizontālais virziens parasti dod spēcīgāko signālu). Notīriet montāžas virsmu — eļļa un krāsa samazina magnētisko noturību.
Stick reflective tape on the rotor or pulley. Mount the laser tachometer on its magnetic stand, aimed so the laser hits the tape throughout rotation. Connect sensors to Balanset-1A inputs (X1, X2, X3 for the tachometer; newer revisions are labeled Ch-1, Ch-2, Tacho). Connect to laptop via USB.
0. palaidiens — sākotnējās vibrācijas reģistrēšana
Palaidiet programmatūru Balanset. Atlasiet F3 - Two-plane, tad F7 - Balancing. Create a new record. Start the rotor at operating RPM (typically around 2,000 RPM at the rotor, driven from the 540 or 1,000 RPM PTO). Wait 5–10 seconds for speed to stabilize. Record baseline vibration amplitude (mm/s) and phase angle at both sensors.
Always measure at the real working speed. Pivoting flails only straighten out fully under centrifugal load, so their mass distribution — and therefore the unbalance you measure — is speed-dependent. A correction computed at reduced speed will not hold at working speed. For the same reason, check between runs that no flail has re-seated on its pin: if the flails sit differently in Run 0 and Run 1, the influence coefficients are worthless and you must start over.
Note these values — they're your "before" numbers. Anything above 2.8 mm/s indicates serious unbalance. Above 4.5 mm/s is in the danger zone (Zone D) per ISO 10816-3.
How big should a trial weight be?
A safe starting point is a weight whose centrifugal force stays within 5–10% of the rotor weight. As a formula:
mizmēģinājuma = k · M · g / (R · ω²), k = 0.05–0.10
kur M is the rotor mass (kg), g = 9.81 m/s², R is the mounting radius of the weight (m), and ω = 2π·RPM/60 (rad/s). Example: a 50 kg rotor at 3,000 rpm with the weight at R = 0.2 m gives m ≈ 0.07·50·9.81/(0.2·314²) ≈ 1.7 g — grams, not hundreds of grams. That looks surprisingly small for a 50 kg rotor, but check the force: at 3,000 rpm those 1.7 g already pull F = m·R·ω² ≈ 34 N — about 7% of the rotor's weight. Starting small is the point: stepping up is cheap, while an oversized weight is a real load on bearings and welds. The same force check works in reverse for any weight you are about to bolt on.
You don't have to compute this by hand: the Balanset software includes a First Trial Weight Estimator that recommends both the mass and the starting angle from your rotor data, and a Trieciena tests to check that you are not working near a natural frequency.
A good trial weight changes the reading by at least 20–30% in amplitude or 20–30° in phase. If the response is smaller, increase the weight stepwise — never jump straight to a heavy weight "to see something happen."
1. skrējiens — izmēģinājuma svars 1. plaknē
Apturiet rotoru. Programmatūrā ievadiet izmēģinājuma atsvara masu (gramos) un rādiusu (mm). Stingri pieskrūvējiet izmēģinājuma atsvaru pie spriguļu kronšteina vai īslaicīgi piemetiniet to pie cilindra. Plane 1. Atzīmējiet leņķisko pozīciju (mēriet no atstarojošās lentes atzīmes rotācijas virzienā).
Iedarbiniet rotoru. Reģistrējiet vibrāciju ar uzstādītu izmēģinājuma svaru. Apturiet rotoru. Noņemiet izmēģinājuma svaru.
Check: did the vibration amplitude change by at least 20–30%, or the phase shift by at least 20–30°? If not, use a heavier trial weight and repeat this run.
2. skrējiens — izmēģinājuma svars 2. plaknē
Uzstādiet tāds pats izmēģinājuma svars pie Plane 2 (netālu no otra gultņa). Atzīmējiet leņķisko pozīciju. Iedarbiniet rotoru, pierakstiet rādījumus. Apturiet. Noņemiet izmēģinājuma svaru.
Pēc šīs palaišanas programmatūrai ir visi nepieciešamie dati — trīs vibrācijas mērījumi (0. palaišana, 1. palaišana, 2. palaišana) ar zināmām izmēģinājuma atsvaru pozīcijām. Tā aprēķina ietekmes koeficientus un nosaka precīzas koriģējošās masas.
Uzstādiet pastāvīgus korektīvos svarus
Programmatūra parāda divus rezultātus: koriģējošā svara masu un leņķi 1. plaknei un koriģējošā svara masu un leņķi 2. plaknei. Sagrieziet tērauda gabalus aprēķinātajās masās (izmantojiet mērogu — precizitāte ir svarīga). Izmēriet leņķus no atskaites atzīmes rotācijas virzienā.
Piemetiniet korektīvos atsvarus aprēķinātajās pozīcijās. Izmantojiet labas iespiešanās metinājuma šuves — šiem atsvariem jāiztur jūgvārpstas vibrācijas un triecieni gadiem ilgi.
Pārbaudīt un dokumentēt
Vēlreiz palaidiet rotoru. Programmatūra salīdzina jauno vibrāciju ar sākotnējo. Mērķis: under 1.4 mm/s for excellent (Zona A), under 2.8 mm/s for good (Zone B). If residual vibration is too high, the software offers a trim run — Run T - Trim — one additional run with the corrections installed to verify and fine-tune the result.
Saglabājiet atskaiti Balanset programmatūrā. Uz etiķetes, kas piestiprināta pie iekārtas, uzrakstiet balansēšanas datumu un atlikušo vibrāciju. Tas kļūst par jūsu apkopes bāzes līniju.
Pabeigts. Visa procedūra parasti ilgst 45–90 minūtes, kad to esat atkārtojis vairākas reizes. Tagad iekārtai vajadzētu darboties ievērojami vienmērīgāk — operatori bieži saka, ka tā šķiet kā cita iekārta.
Lauka ziņojums: Mežsaimniecības mulčētājs, Centrālā Portugāle
Mašīna: Hidrauliska mežsaimniecības mulčēšanas iekārta, kas uzstādīta uz 20 tonnu ekskavatora. Rotora diametrs 500 mm, garums 1200 mm, aptuveni 380 kg. 48 fiksēti karbīda zobi. Darbojas ar 1800 apgr./min, izmantojot hidraulisko motoru.
Problēma: Operators trīs mēnešus ik pēc 10–14 dienām mainīja galvenos gultņus. Mulčera rāmim bija redzamas plaisas stiprinājuma punktos — iepriekš tās bija divas reizes sametinātas. Ekskavatora operators ziņoja par pārmērīgu vibrāciju kabīnē. Darbuzņēmējs zaudēja vidēji 400 eiro nedēļā gultņu izmaksu un dīkstāves dēļ.
Ko mēs atradām: No viena cilindra gala trūka divi zobi (trieciens pret apraktu betonu). Viens zobs bija saplaisājis un daļēji atdalījies. Pēc visu trīs zobu nomaiņas un izžuvušu dubļu iztīrīšanas no dobā cilindra iekšpuses sākotnējā vibrācija tika izmērīta. 12,8 mm/s pie piedziņas gala gultņa un 9,4 mm/s brīvajā galā — dziļi ISO D zonā (bīstama).
Balansēšanas procedūra: Divu plakņu dinamiskā balansēšana ar Balanset-1A. Pārbaudes svars: 120 g skrūve. Korekcijas svars: 85 g pie 142° 1. plaknē, 110 g pie 267° 2. plaknē. Piemetināts pie trumuļa gala plāksnēm.
Rezultāts: Atlikušās vibrācijas līmenis samazināts līdz 1,2 mm/s at the drive end (Zone A) and 1,6 mm/s at the free end (Zone B, close to the 1.4 mm/s A/B boundary). Total job time including tooth replacement: 2.5 hours. Balancing procedure alone: 55 minutes.
How to check the result against ISO 21940-11: for a 380 kg rotor at 1,800 RPM, grade G16 allows Uper = 9,549 · 16 · 380 / 1,800 ≈ 32,254 g·mm in total, i.e. about 16,127 g·mm per plane — roughly 65 g at the 250 mm weld radius. The corrections we installed (85 g and 110 g) were of that same order, and the post-balance residual was well inside the limit.
Problēmu novēršana: Vai pēc balansēšanas joprojām vibrē?
Jūs ievērojāt procedūru, uzstādījāt korektīvos atsvarus, un vibrācija gandrīz nemainījās. Pirms aprīkojuma apšaubīšanas sistemātiski izskatiet šīs trīs kategorijas.
1. Mehāniskas problēmas (visbiežāk sastopamās)
- Nodiluši vai bojāti gultņi — pat pilnīgi jauniem, lētiem gultņiem var būt pārmērīga iekšējā brīvkustība. Pēc uzstādīšanas pārbaudiet, vai nav brīvkustības.
- Izliekta vārpsta — a bent shaft creates 1× RPM vibration that looks like unbalance but can't be corrected by adding weights. Check shaft runout with a dial indicator: more than 0.05 mm TIR (total indicated runout) is a problem.
- Trūkstoši vai nevienmērīgi spriguļi — a single missing 500 g hammer at 200 mm radius creates 500 g × 200 mm = 100,000 g·mm (100 g·m) of unbalance — potentially more than the entire rotor had before balancing.
- Atkritumi cilindra iekšpusē — dobā rotora iekšpusē iesprostotie netīrumi, grants vai veģetācija pārvietojas rotācijas laikā, padarot vibrācijas rādījumus neregulārus un neatkārtojamus.
- Saplaisājis rāmis vai stiprinājums — plaisas maina ierīces stingrību un var radīt rezonansi. Spiediet uz rāmja dažādos punktos un ieklausieties vibrācijas toņa izmaiņās.
- Vaļīgas skrūves jebkur — pārbaudiet visus pļāvēja stiprinājumus, trīspunktu uzkari un jūgvārpstas savienojumu.
2. Apstākļi balansēšanas laikā
- Rezonanse — if the operating RPM coincides with a natural frequency of the machine (structural resonance), even a perfectly balanced rotor produces high vibration. Try balancing at a slightly different RPM (±10%) if possible; on a pivoting-flail rotor, re-verify at the true working speed afterwards.
- Nekonsekvents RPM — traktora dzinēja apgriezieniem visos trijos braucienos jāpaliek stabiliem. Ja jūgvārpstas apgriezienu skaits mainās par vairāk nekā 5%, fāzes dati nav uzticami.
- Kaut kas mainījās starp skrējieniem — sensors ir nobīdījies, traktors ir pakustējies, krūmu cirpšanas iekārta ir nokritusi, lente ir noslīdējusi. Ja mainās kādi mērījumu apstākļi, sāciet no jauna ar 0. ciklu.
3. Balansēšanas procedūras kļūdas
- Izmēģinājuma svars ir pārāk viegls — ja vibrācijas izmaiņas starp 0. un 1. ciklu ir mazākas par 20%, programmatūras aprēķinu precizitāte samazinās. Izmantojiet smagāku izmēģinājuma svaru.
- Aizmirsu noņemt izmēģinājuma svaru — pirms pastāvīgo korekciju uzstādīšanas pārliecinieties, vai izmēģinājuma svars ir noņemts. Šī ir visizplatītākā kļūda.
- Leņķis izmērīts nepareizi — leņķi jāmēra no atstarojošās lentes atzīmes rotācijas virzienā. Pretrotācijas mērīšana samazina svaru par 180°.
- Tahometra nobīde — ja lāzers starp skrējieniem nobīdījies, fāzes rādījumi ir nepareizi. Nostipriniet to stingri.
- Saules gaismas traucējumi — optiskie tahometri tiešos saules staros var palaist garām sprūdus. Noēnojiet sensoru.
- Korekcijas svars novietots nepareizā rādiusā — programmatūra veic aprēķinus konkrētam rādiusam. Ja metināt svaru citā rādiusā, efektīvā korekcija mainās proporcionāli.
Bieži uzdotie jautājumi
Vai es varu līdzsvarot rotoru, nenoņemot to no zāles pļāvēja?
Jā — un tā ir vēlamā metode. Balansēšana uz vietas nozīmē, ka rotors paliek mašīnā. Jūs piestiprinat sensorus gultņu korpusiem, darbina rotoru, izmantojot jūgvārpstu, un Balanset-1A aprēķina korekcijas. Rezultāts bieži vien ir labāks nekā balansēšana darbnīcā, jo tas ņem vērā reālās gultņu atstarpes, korpusa izlīdzinājumu un darba slodzes. Lielākā daļa lauka darbu ilgst 45–90 minūtes.
Which ISO 21940-11 (agrāk ISO 1940) balance pakāpe does my mower need?
Lielākā daļa pļaujmašīnu un mežsaimniecības mulčeru ietilpst G16 klase (vispārējā lauksaimniecības tehnika). Malu pļaujmašīnas ar lielāku apgriezienu skaitu un precīzijas smalcinātāji varētu gūt labumu no G6.3. The Balanset-1A software includes an ISO 1940 tolerance calculator: you select the balance grade and enter the rotor mass and RPM, and it outputs the permissible residual unbalance in g·mm — total and per plane. To get the correction weight in grams, divide the g·mm value by your correction radius in mm.
Cik bieži man vajadzētu atkārtoti balansēt rotoru?
Tas ir atkarīgs no jūsu darba vides. Mežsaimniecībā un zemes attīrīšanā (akmeņi, aprakti atkritumi, darbi ar lielu triecienu) pārbaudiet līdzsvaru ik pēc 100–200 darba stundas vai ikreiz, kad nomaināt zobus. Vieglākā ganību pļaušanā, reizi sezonā parasti ir pietiekami. Vienmēr veiciet atkārtotu balansēšanu pēc spriguļu, gultņu nomaiņas vai jebkādu mehānisku izmaiņu veikšanas rotoram.
Kāpēc mana zāles pļāvēja joprojām vibrē pēc tam, kad darbnīcā ir balansēts rotors?
The shop balanced the rotor in their machine with their precision bearings — not yours. When you reinstall the rotor, differences in bearing fit, housing wear, keyway alignment, and PTO runout re-introduce unbalance that didn't exist on the bench. In-situ balancing after reinstallation typically reduces vibration further because it corrects for everything in the actual operating environment.
Vai ir droši izmantot izmēģinājuma svarus pie darba apgriezieniem minūtē?
Jā, ja tas ir pareizi nostiprināts. Izmēģinājuma svaram jābūt pieskrūvēts vai metināts — never taped or wire-tied. Size it so its centrifugal force stays within 5–10% of the rotor's weight: m = (0.05–0.10) · M · g / (R · ω²). The Balanset-1A shows live vibration during each run, so you can monitor whether the trial weight is making things better or worse and stop immediately if needed. All personnel must stand clear of the plane of rotation during runs.
Vai man ir nepieciešama īpaša apmācība, lai lietotu Balanset-1A?
Nav nepieciešama oficiāla sertifikācija. Programmatūra soli pa solim palīdzēs jums — uzstādīt sensorus, iedarbināt rotoru, pievienot izmēģinājuma svaru, vēlreiz iedarbināt, uzstādīt korekcijas. Lielākā daļa operatoru jūtas pārliecināti pēc 2–3 izmēģinājuma darbiem. Vibromera nodrošina video pamācības, detalizētu rokasgrāmatu un tiešu tehnisko atbalstu, izmantojot WhatsApp. Ierīce pati veic visus aprēķinus — jūs sekojat norādījumiem un metināt tur, kur tā jums norāda.
Jūsu zāles pļāvējam nav jākratās
Nesabalansēts rotors ir pastāvīgs bojājumu avots — gultņiem, metinājumiem, skrūvēm, traktoram un operatoram. Taču tā ir risināma problēma. Ar pareizu sagatavošanos un pārnēsājamu balansētāju, piemēram, Balanset-1A, jūs varat paņemt mašīnu no 12,8 mm/s vibrācija samazinās līdz 1,2 mm/s mazāk nekā stundas laikā, tieši uz lauka, nenoņemot rotoru.
Ieguldījums atmaksājas pēc vienas vai divām novērstām gultņu atteicēm. Īstā atdeve ir turpmākie bezproblēmu darbības mēneši — vairs nav jāmaina gultņi katru dienu, nav saplaisājušu rāmju, nav grabošu kabīnes paneļu.
Līdzsvarojiet rotoru. Novērsiet problēmu pie avota. Viss pārējais sekos.
