Kombayn Balanslaşdırması: İllərdir Səhv Etdikdən Sonra Nə Öyrəndim
İllərlə vibrasiyanın kombaynı işlətməyin sadəcə bir hissəsi olduğunu düşünmüşəm. Məlum oldu ki, belə deyil. Barabanların, rotorların, kəsicilərin və qalan hissələrin balanslaşdırılması haqqında bildiyim hər şey budur - çətin yolla, sonra düzgün yolla.
Disclosure: I'm the developer of the Balanset-1A. The field data below comes from my own service work on customer machines.
"Bu Normaldır"dan "Bu Problemdir"ə necə keçdim"
Düzünü desəm. Kombaynlar üzərində işlədiyim ilk bir neçə il ərzində vibrasiyanın sadəcə... maşının işləməsi olduğunu düşünürdüm. Kombaynlar da elə edir, elə deyilmi? Onlar titrəyir. Hər şey titrəyir. Kabin titrəyir, sükan əllərdə vızıldayır, boltlar bir neçə gündən bir öz-özünə boşalır və siz onları yenidən sıxırsınız. Bu, adi bir şey idi.
Sonra bir gün biçin mövsümündə — əlbəttə ki, pik mövsümdə, çünki problemlər həmişə pik mövsümdə baş verir — kombayn şiddətlə titrəməyə başladı. Adi uğultu deyildi. Bu, dişlərinizdə hiss etdiyiniz titrəmə növü idi. Döymə barabanında ciddi bir problem var idi. Bir neçə həftə əvvəl bəzi çırpıcıları dəyişdirmişdik və sonradan heç kim tarazlığı yoxlamağı düşünmürdü. Niyə yoxlayacaqdıq? İllərdir bunu belə edirdik.
Bu qəza bizə üç günə başa gəldi. Buğda biçininin ortasında üç gün.
Fikrimi dəyişən mənzərə bu oldu. Həmkarımın kombaynı — samanla işləyən aparatın korpusu titrəmədən sanki cırılıb açıldı. Yastıqlar həddindən artıq qızdı, çərçivə qaynaq yerlərində çatladı və təmir xərcləri portativ balanslaşdırıcının xərcindən daha çox idi. Daha çox.
The thing about imbalance is it's sneaky. A heavy rotating part — drum, rotor, chopper — develops a "heavy side" over time. Wear, dirt buildup, a replaced blade that weighs 15 grams more than the old one. At 1,000 RPM, those 15 grams on a 300 mm radius pull with about 5 kgf of rotating force that hammers the bearings on every revolution — a thousand times per minute, 60,000 times an hour. The bearings don't fail immediately. They fail mid-harvest, when you absolutely cannot afford downtime.
Əsas baraban və ya rotor yastıqları — hissələr, üstəgəl işçi qüvvəsi, üstəgəl boşdayanma vaxtı
Ehtiyat hissələrini gözləyir, sökülür, təmir edilir, yenidən yığılır — məhsul yığımının ortasında
Yerində montaj başına orta hesabla, sökülməyə ehtiyac yoxdur
Mən əldə etməzdən əvvəl Balanset-1A, my options were limited. You could spin the drum on prisms and try to find the heavy side — that's static balancing, and it's better than nothing, but it only finds the resultant heavy side. What it cannot see is couple unbalance — two equal heavy spots at opposite ends of a long drum, 180° apart. Their forces cancel at rest, so the drum sits still in any position on the prisms. Then you spin it up to 900 RPM and those two spots form a rocking couple that hammers both bearings in antiphase and tries to shake the combine apart.
Balanset-1A: Bu nədir və necə istifadə edirəm
Dəst sadədir. Yastıq korpuslarına maqnitlə birləşdirilən iki vibrasiya sensoru (akselerometr). Fırlanan hissədə əks etdirici işarəni oxuyan maqnit dayağı üzərindəki lazer taxometri — bu, proqram təminatına hər an valın harada olduğunu dəqiq bildirir. Hər şeyi USB vasitəsilə noutbuka qoşan interfeys modulu. Sınaq çəkilərini çəkmək üçün elektron tərəzi. Əks etdirici lent. Bütün əşyalar təxminən 4 kq ağırlığındadır və daşıma çantasına sığır.
Bütün texniki dildən məhrum olaraq, əslində onunla nə edirəm:
I attach the sensors. I launch the software. The software says "run the machine." I run it. Numbers appear — vibration level, and a phase angle that roughly tells me where the heavy spot is. Then the software asks for a trial run — its built-in First Trial Weight Estimator suggests a starting mass and angle, I bolt a weighed steel plate to the drum at that position and enter the actual mass and angle into the program. Run it again. The software now has two readings — one without the weight, one with — and from the difference it calculates exactly how much metal to add and where. I take the trial weight off and weld the correction weight on — full bead, not a tack. Run one more time to verify. Done.
The nice thing is I don't need to understand the math behind it. The software does the influence coefficient calculation. I just need to mount a weight where it tells me to and weigh it accurately. The first time I used it, I was nervous — I expected it to be complicated. It wasn't. The screen literally says "install 180 grams at 210 degrees on Plane 1." That's it. I bolt a 180-gram plate at 210 degrees, run the combine, and the vibration drops from "I can feel it through the floor" to "the instrument barely registers it."

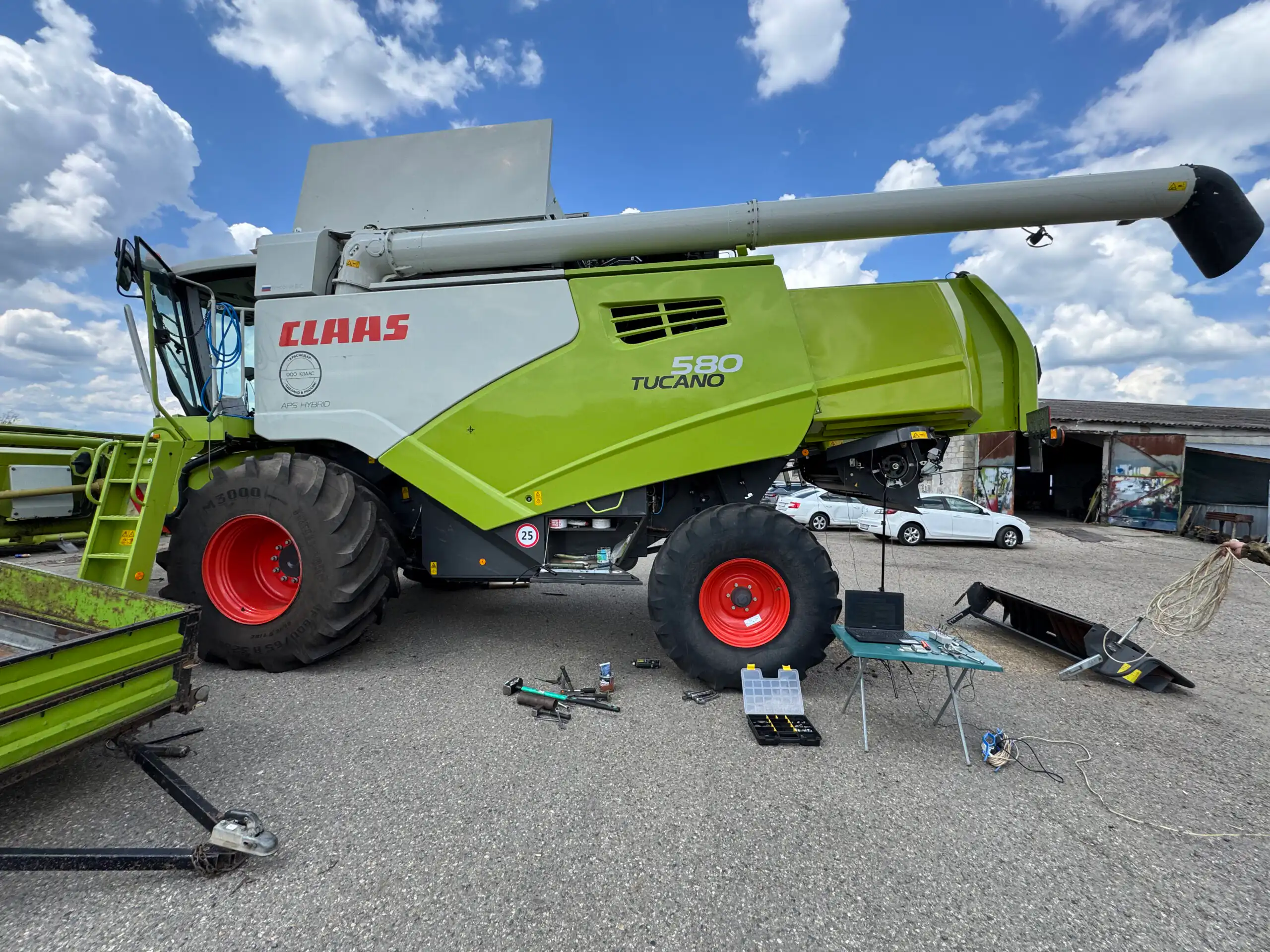

Balanslaşdırma zamanı kombayn qapaqları açıq və rotoru iş sürəti ilə fırlanan vəziyyətdə işləyir. Mən həmişə ərazini əhatə edirəm. Fırlanan hissələrin yanında heç kim dayanmır. Ölçmə işləri zamanı arxada qalıram. Bu, atlamamalı olduğunuz hissədir.
Qırılan hissələr: Kombinasiyada əslində nəyin balanslaşdırılması lazımdır
Kombayndakı hər şeyin tarazlığa ehtiyacı yoxdur. Amma sürətlə fırlanan, ağır kütlə daşıyan və məhsul axınından təsirlənən hər şeyin tarazlığa ehtiyacı var. Budur, təxminən nə qədər tez-tez işləməyimlə bağlı ardıcıllıqla təhlil:
Saman doğrayıcı rotor
Ən çox görülən balanslaşdırma işi. Onlarla bıçaq inanılmaz sürətlə fırlanır. Hər bıçaq dəyişdirilməsi tarazlığı dəyişdirir. Bir dəfə səhv etdim — korpus bir mövsüm ərzində çatladı.
Xırman barabanı
Çırpıcıları olan ağır silindr. Zavodda balanslaşdırılmışdır, amma illərlə aşınma, çirk, dəyişdirilmiş çırpıcılar və qaynaqlanmış çatlar bu tarazlığı pozur. Uzun olduğuna görə iki müstəvilidir.
Rotary separation rotor
Uzun mil, böyük kütlə, həm xırdalama, həm də ayırma işlərini yerinə yetirir. Torpaq vint bıçaqlarına yığılır, metal əyilir, aşınma qeyri-bərabərdir. İki müstəvili olması vacibdir.
Saman gəzdirici çırpıcı
Xırman barabanından sonra daha kiçik baraban. Qeyri-bərabər saman axınından zərbə yükü. Saman sementlərini bir tərəfə isladın. Lövhə dəyişdirildikdən sonra — balansı yoxlayın.
Təmizləyici ventilyator
Kiçik kütlə, lakin yaxşı sürətlə işləyir. Bıçaqlarda toz yığılması və ya çınqılla əyilmiş bıçaq. Aşağı kütləli düzəlişlər — dəqiq çəki tələb olunur.
Lift burğuları
Taxıl və tullantı şnekləri. Daha aşağı sürət, lakin uçuşlarda yaş taxıl paketləri, uçuşlar daşlardan əyilir. Adətən yalnız təmirdən və ya düzəldildikdən sonra tarazlaşır.
Faktiki Prosedur — Kombayn Yığıncağını Necə Balanslaşdırıram
Bunu kifayət qədər dəfə etmişəm ki, artıq adi hala gəlmişəm. Amma ilk dəfə çox şey kimi hiss olunurdu. Beləliklə, addım-addım baş verənlər, kaş ki, başladığım zaman kimsə mənə verəydi deyə qeydlərlə.
Əvvəlcə hər şeyi təmizləyin
İnsanların atlamaq istədiyi addım budur və ən vacib olan da budur. Bütün yığılmış saman, palçıq, toz və taxıl qalıqlarını təmizləyin. Təzyiqli yuyucu, sıyırıcı, sıxılmış hava - nə olursa olsun. Təkcə təmizləmənin vibrasiyanı yarıya endirdiyi hallar olub. Çirkli barabanı balanslaşdırırsınızsa, çirki düzəldirsiniz - və növbəti dəfə çirk dəyişdikdə, tarazlığınız yox olur.
Təmizləyərkən hər şeyi yoxlayın. Çatlamış çırpıcılar, köhnəlmiş bıçaqlar, boşalmış qol boltları, əyilmiş ucluqlar. Tapdıqlarınızı düzəldin. Zədələnmiş rotoru balanslaşdırmağın mənası yoxdur.
Sensorları və taxometri quraşdırın
Akselerometrlər rulman korpuslarına radial istiqamətdə yerləşdirilir (üfüqi istiqamət adətən ən yaxşı işləyir - onları maqnitlə yapışdırın). İki müstəvili işlər üçün hər rulmanda bir sensor. Tək müstəvili işlər üçün isə fırlanan kütləyə ən yaxın rulmanda bir sensor.
Əks etdirici lenti milin ucuna və ya görünən fırlanan səthə yapışdırın. Lazer taxometrini maqnit dayağına yerləşdirin — əks etdirici işarəyə aydın bir xətt çəkməlidir. Hər şeyi Balanset-1A moduluna qoşun, USB-ni noutbuka qoşun, proqramı işə salın.
Əsas xətti işlədin və qeyd edin (0-cı işlədin)
Kombaynı işə salın, balanslaşdırdığınız qurğunun ötürücüsünü işə salın. İş sürətinə çatmasına icazə verin. Göstəricilərin sabitləşməsini gözləyin — adətən 15-20 saniyə. Proqram təminatı sizə titrəməni mm/s və faza bucağını dərəcə ilə göstərir.
Bu, sənin "əvvəlki" rəqəmindir. Mən də onu yapışqanlı kağıza yazıram, çünki onun görünməsini xoşlayıram.
Sınaq çəkisi — Təyyarə 1 (1-ci qaçış)
Maşını dayandırın. Proqram təminatı sizə sınaq çəkisi quraşdırmağı deyir. Mən polad lövhədən istifadə edirəm — onu boltla və ya rotorun bir ucunda əlverişli bir yerdə qaynaqla bərkidin. Əvvəlcə elektron tərəzidə dəqiq çəkin. Kütləni və bucağı proqram təminatına daxil edin.
Yenidən işə salın. Proqram təminatı yeni vibrasiyanı baza xətti ilə müqayisə edir və rotorun həmin mövqedə kütləyə necə reaksiya verdiyini hesablayır. Bu, "təsir əmsalı"dır — əsasən, proqram təminatı rotorun xarakteristikasını öyrənir.
How big should a trial weight be?
A safe starting point is a weight whose centrifugal force stays within 5–10% of the rotor weight. As a formula:
mməhkəmə = k · M · g / (R · ω²), k = 0.05–0.10
Burada M is the rotor mass (kg), g = 9.81 m/s², R is the mounting radius of the weight (m), and ω = 2π·RPM/60 (rad/s). Example: a 50 kg rotor at 3,000 rpm with the weight at R = 0.2 m gives m ≈ 0.07·50·9.81/(0.2·314²) ≈ 1.7 g — grams, not hundreds of grams. That looks surprisingly small for a 50 kg rotor, but check the force: at 3,000 rpm those 1.7 g already pull F = m·R·ω² ≈ 34 N — about 7% of the rotor's weight. Starting small is the point: stepping up is cheap, while an oversized weight is a real load on bearings and welds. The same force check works in reverse for any weight you are about to bolt on.
You don't have to compute this by hand: the Balanset software includes a First Trial Weight Estimator that recommends both the mass and the starting angle from your rotor data, and a Bump Testi to check that you are not working near a natural frequency.
A good trial weight changes the reading by at least 20–30% in amplitude or 20–30° in phase. If the response is smaller, increase the weight stepwise — never jump straight to a heavy weight "to see something happen."
Sınaq çəkisi — 2-ci müstəvi (iki müstəvilidirsə, 2-ci müstəvi)
Uzun rotorlar (döymə barabanı, fırlanan rotor) üçün sınaq çəkisini digər ucuna keçirin. Yenidən işə salın. İndi proqram təminatı hər iki müstəvidən məlumatlara malikdir və çarpaz birləşməni nəzərə alan düzəlişləri hesablaya bilər — bir ucundakı kütlənin digər ucundakı vibrasiyaya necə təsir etməsi.
Diskə bənzər hissələr (təmizləyici ventilyator, tək kasnaq) üçün bunu atlayın — bir müstəvi kifayətdir.
Düzəliş çəkilərini quraşdırın
The screen says something like: "Plane 1: 85 g at 172°. Plane 2: 42 g at 305°." Remove the trial weight. Cut or assemble steel plates to the right mass (this is where the electronic scales earn their keep). Weld or bolt them at the angles shown.
Çırpıcılarda və doğrayıcı bıçaqlarda mən tez-tez bıçaq bərkidici boltlarında əlavə şaybalardan istifadə edirəm — sadə, etibarlıdır, bıçağın həndəsəsini dəyişdirmir. Hamar barabanlarda kiçik lövhələri qaynaqla birləşdirirəm. Şnek relyeflərində isə onları boltla birləşdirirəm.
Təsdiqləyin və tamamlayın
One more run. The software shows residual vibration. If it's below the target — typically under 2–3 mm/s for agricultural equipment — you're done. That target isn't arbitrary: per ISO 10816-1 (now ISO 20816-1), large machines of Class III–IV sit in Zone A — vibration of a new machine — below roughly 1.8–2.8 mm/s RMS. If not, the software suggests a trim correction. In my experience, about 80% of jobs are done after one correction pass. The chopper sometimes needs two iterations because the knife arrangement creates complex imbalance patterns.
Bütün korreksiya çəkilərini daimi olaraq qaynaqlayın (yalnız yapışqan deyil, tam muncuq). Hesabatı noutbukda saxlayın. Hər maşın üçün tarixlər və əvvəl/sonra nömrələri olan bir qovluq saxlayıram — bu, zamanla bir şeyin sıradan çıxıb-çıxmadığını izləmək üçün faydalıdır.
Sahə Məlumatları: Real İşlərdən Rəqəmlər
Burada konkret danışacağam, çünki "yaxşılaşdırılmış performans" haqqında qeyri-müəyyən iddialar heç kimə kömək etmir. Bunlar son bir neçə mövsüm ərzində kombaynlar üzərində apardığım işlərdən əldə etdiyim real rəqəmlərdir.
Walker-type combine, after drum overhaul
Post-overhaul: three beaters replaced, shaft bearing seats reworked. The drum rolled fine on prisms (static balance OK). At operating speed, it shook the whole machine. Two-plane correction — 180 g at one end, 95 g at the other. For scale: ISO 21940-11 grade G16, the balance class for agricultural machinery, allows about 153 g·mm per kg on a 1,000 RPM rotor — about 30,560 g·mm for a 200 kg drum, or roughly 51 g per plane at a 300 mm radius. Corrections this far above that number show how much the overhaul had shifted the balance.
The rotary rotor job was different. This was a single-rotor axial-flow machine. The rotor had been running a full season without checks, and dirt had packed into the screw entry section unevenly. We cleaned it first (mandatory), but vibration was still elevated — the blades themselves had worn asymmetrically.
İki müstəvili korreksiyadan sonra: vibrasiya 9,6 mm/s-dən 1,4 mm/s-ə düşdü. Normaldan 15°C yuxarı olan yastığın temperaturu bir gün ərzində yenidən aşağı düşdü. Həmin rotor mövsümün qalan hissəsində problemsiz işlədi. Fırlanan rotorda yastığı dəyişdirmək? Xərc barədə düşünmək belə istəmirəm.
Hər mövsüm rulmanları dəyişdirməkdən bezmisiniz?
The Balanset-1A pays for itself the first time it prevents a bearing failure — a single €2,000+ repair costs more than the kit. One kit for every rotating assembly in the combine. No subscriptions, no recurring fees.
Saman Doğrayıcılar: Ən Böyük Baş Ağrısı (və Ən Böyük Öhdəliyi)
Helikopterə ayrıca bir hissə verirəm, çünki ən çox balanslaşdırdığım və ən dramatik nasazlıqların şahidi olduğum hissə budur.
Saman doğrayıcının nə olduğunu düşünün: onlarla yellənən bıçaq (və ya çəkic) olan və 3000-4000 dövr/dəq sürətlə fırlanan bir mil. Bu sürətlə hətta bir neçə qram tarazlığın pozulması belə böyük mərkəzdənqaçma qüvvəsi yaradır. Bıçaqlar eyni çəkidə qalmır. Onlar köhnəlir. Cırılır. Onlar dəyişdirilir - və əvəzedici dəst heç vaxt çıxan kütlə ilə eyni kütlədə olmur. İnsanlar bıçaqları çəkiyə görə cüt-cüt uyğunlaşdırmağa çalışırlar ki, bu da kömək edir, amma 4000 dövr/dəq sürətlə "kifayət qədər yaxın" olmaq əslində kifayət qədər yaxın deyil.
Every time knives get replaced on the chopper — every single time — I check the balance. No exceptions. I've learned this the hard way. One time I skipped it because the knives were "matched pairs from the dealer." Three weeks later: housing crack. The residual unbalance was only 12 grams at the knife radius — about 3,000 g·mm. At 3,500 RPM that is a rotating load of roughly 40 kgf hammering the housing 58 times a second, for three weeks — enough to crack steel.
Doğrayıcının balanslaşdırma proseduru hər şeylə eynidir, lakin özünəməxsusluqları da var. Yüksək dövr/dəqiqə taxometrin yerləşdirilməsinin daha vacib olduğunu göstərir — əks etdirici işarə tez keçir və lazerin təmiz oxunuş tələb olunur. Mən adətən taxometri kombayn gövdəsinə deyil, ayrıca dayağa quraşdırıram, çünki kombaynın özü sabit montaj üçün çox titrəyir.
Bəzən doğrayıcının iki korreksiya təkrarına ehtiyacı olur. Birinci ötürmə onu yaxınlaşdırsa da, bıçaqlar öz fırlanma oxlarında yelləndiyindən kütlə paylanması mükəmməl şəkildə sabit deyil — sürətdən asılı olaraq bir qədər dəyişir. İkinci ötürmə qalığı tutur. Doğrayıcı işi üçün 90 dəqiqə vaxt ayırıram.
Amma bunun bəhrəsini görmək mümkündür. Balanslaşdırılmış vertolyot xeyli səssiz işləyir — fərqi kabinədən eşidə bilərsiniz. Və korpus çatlamır. Yastıqlar həddindən artıq qızmır. Kəmərlər sıçramağı dayandırır. Bu, bütün kombayn üçün ən yüksək dəyərli balanslaşdırma işidir.
Kasnaklar, Volanlar və İnsanların Unudduğu Digər Şeylər
Təmizləyici ventilyatoru gözardı etmək asandır. Kiçikdir. Amma yaxşı sürətlə işləyir və toz bıçaqlarda qeyri-bərabər yığılır. İki kombaynda ventilyatorları balanslaşdırmışam - hər iki dəfə təmizliyin lazım olduğu qədər yaxşı olmadığını gördükdən sonra (balanssız ventilyatordan qeyri-bərabər hava axını qeyri-bərabər ələk təmizlənməsi deməkdir). Əvvəlcə bıçaqları təmizləyin, sonra vibrasiyanı yoxlayın. Düzəlişlər kiçikdir - 5-10 qram - buna görə də dəqiq çəki vacibdir.
Lift şnekləri — taxıl və tullantılar — daha aşağı sürətə malikdir, lakin hər hansı bir təmirdən sonra yoxlamağa dəyər. Bir dəfə daşa dəydikdən sonra düzəldilmiş bir şnek tapdım və düzəldilməsi tam düzgün deyildi. Kombayn heç kimin izləyə bilmədiyi ritmik bir vurma səsi çıxarırdı. Lift korpusundakı Balanset-1A problemi iki dəqiqə ərzində tapdı. Bir neçə kiçik çəki və vurma səsi yox oldu.
Və sonra kasnaklar və volanlar var. Mən bunları tez-tez balanslaşdırmıram - yalnız təmir işləri aparıldıqda (yastıqların dəyişdirilməsi, qaynaq, oturacağın yenidən deşiklənməsi). Amma texniki cəhətdən kombaynla əlaqəli olmayan, amma prinsipi eyni olan bir hekayəni sizinlə bölüşmək istəyirəm.
Əsaslı təmirdən sonra mühərrik titrəməsi ilə üzləşən bir yük maşınımız var idi. Səbəbini heç kim tapa bilmədi. Montajlar, enjektorlar, vaxtlama qaydasında idi. Balanset-1A-nı gətirdim, mühərrik blokuna sensor taxdım, volan üzərində əks etdirici işarə qoydum. Əlbəttə ki, volan-mufta dəsti tarazlıqdan çıxmışdı. Montaj boltunda iki şayba var idi və mühərrik rahat işləyirdi. Təmiri həyata keçirən mexanik volan üzünü yenidən emal etmişdi və sonradan tarazlığı yoxlamamışdı. Alətiniz varsa, asanlıqla nasazlığı aradan qaldırmaq, asanlıqla düzəltmək olar.
Balanset-1A Xüsusiyyətləri
Texniki detallarla maraqlanan hər kəs üçün Balanset-1A:
Dəst hər şeyi əhatə edir: iki akselerometr, maqnit dayağı olan lazer taxometri, interfeys modulu, USB kabeli, elektron tərəzi, əks etdirici lent, daşıma çantası, USB-də proqram təminatı. Windows əməliyyat sistemi ilə işləyən istənilən noutbuka qoşun. Təkrarlanan lisenziya haqqı, abunəlik, "premium səviyyə" mənasızlığı yoxdur. Bir dəfə alırsınız.
Mənə Verilən Suallar
Bir cihaz. Kombaynın hər fırlanan hissəsi.
Balanset-1A. Drums, rotors, choppers, fans, augers, flywheels. Ships worldwide via DHL. 2-year warranty. Pays for itself with the first prevented breakdown.
