Équilibrage des moissonneuses-batteuses : ce que j’ai appris après des années d’erreurs
Pendant des années, j'ai cru que les vibrations étaient inévitables avec une moissonneuse-batteuse. En fait, ce n'était pas le cas. Voici tout ce que je sais sur l'équilibrage des tambours, rotors, broyeurs et autres composants : d'abord la méthode difficile, puis la bonne méthode.
Disclosure: I'm the developer of the Balanset-1A. The field data below comes from my own service work on customer machines.
Comment je suis passé de " C'est normal " à " C'est un problème "
Pour être honnête, pendant mes premières années de travail sur les moissonneuses-batteuses, je pensais que les vibrations étaient simplement dues au fonctionnement normal de la machine. C'est le propre des moissonneuses-batteuses, non ? Elles vibrent. Tout vibre. La cabine vibre, le volant vibre entre les mains, les boulons se desserrent tous les deux ou trois jours, et il suffit de les resserrer. C'était la routine.
Puis un jour, en pleine moisson – en pleine saison, évidemment, car c'est toujours à ce moment-là que les problèmes surviennent – la moissonneuse-batteuse s'est mise à trembler violemment. Pas le bourdonnement habituel. Non, c'était une vibration qu'on sentait jusque dans les dents. Il y avait un sérieux problème avec le tambour de battage. On avait changé quelques batteurs deux semaines auparavant, et personne n'avait pensé à vérifier l'équilibrage ensuite. Pourquoi l'aurions-nous fait ? On faisait comme ça depuis des années.
Cette panne nous a coûté trois jours. Trois jours en plein milieu de la moisson du blé.
C'est cette photo qui m'a fait changer d'avis. La moissonneuse-batteuse d'un collègue : le carter du secoueur s'est littéralement déchiré sous l'effet des vibrations. Les roulements ont surchauffé, le châssis s'est fissuré au niveau des soudures, et la facture des réparations était bien plus élevée que le prix d'une équilibreuse portable.
The thing about imbalance is it's sneaky. A heavy rotating part — drum, rotor, chopper — develops a "heavy side" over time. Wear, dirt buildup, a replaced blade that weighs 15 grams more than the old one. At 1,000 RPM, those 15 grams on a 300 mm radius pull with about 5 kgf of rotating force that hammers the bearings on every revolution — a thousand times per minute, 60,000 times an hour. The bearings don't fail immediately. They fail mid-harvest, when you absolutely cannot afford downtime.
Roulements du tambour principal ou du rotor — pièces, main-d'œuvre et temps d'arrêt
En attente de pièces, démontage, réparation, remontage — en pleine récolte
Coût moyen par montage, sur site, sans démontage nécessaire
Avant que je n'obtienne le Balanset-1A, my options were limited. You could spin the drum on prisms and try to find the heavy side — that's static balancing, and it's better than nothing, but it only finds the resultant heavy side. What it cannot see is couple unbalance — two equal heavy spots at opposite ends of a long drum, 180° apart. Their forces cancel at rest, so the drum sits still in any position on the prisms. Then you spin it up to 900 RPM and those two spots form a rocking couple that hammers both bearings in antiphase and tries to shake the combine apart.
Le Balanset-1A : Qu’est-ce que c’est et comment je l’utilise
Le kit est simple. Il comprend deux capteurs de vibrations (accéléromètres) qui se fixent magnétiquement aux paliers. Un tachymètre laser sur support magnétique lit une marque réfléchissante sur la partie rotative, ce qui indique au logiciel la position exacte de l'arbre à chaque instant. Un module d'interface permet de connecter l'ensemble à un ordinateur portable via USB. Le kit inclut également une balance électronique pour peser les masses d'essai et du ruban réfléchissant. L'ensemble pèse environ 4 kg et se range dans une mallette de transport.
Voici ce que je fais concrètement avec, sans tout le jargon technique :

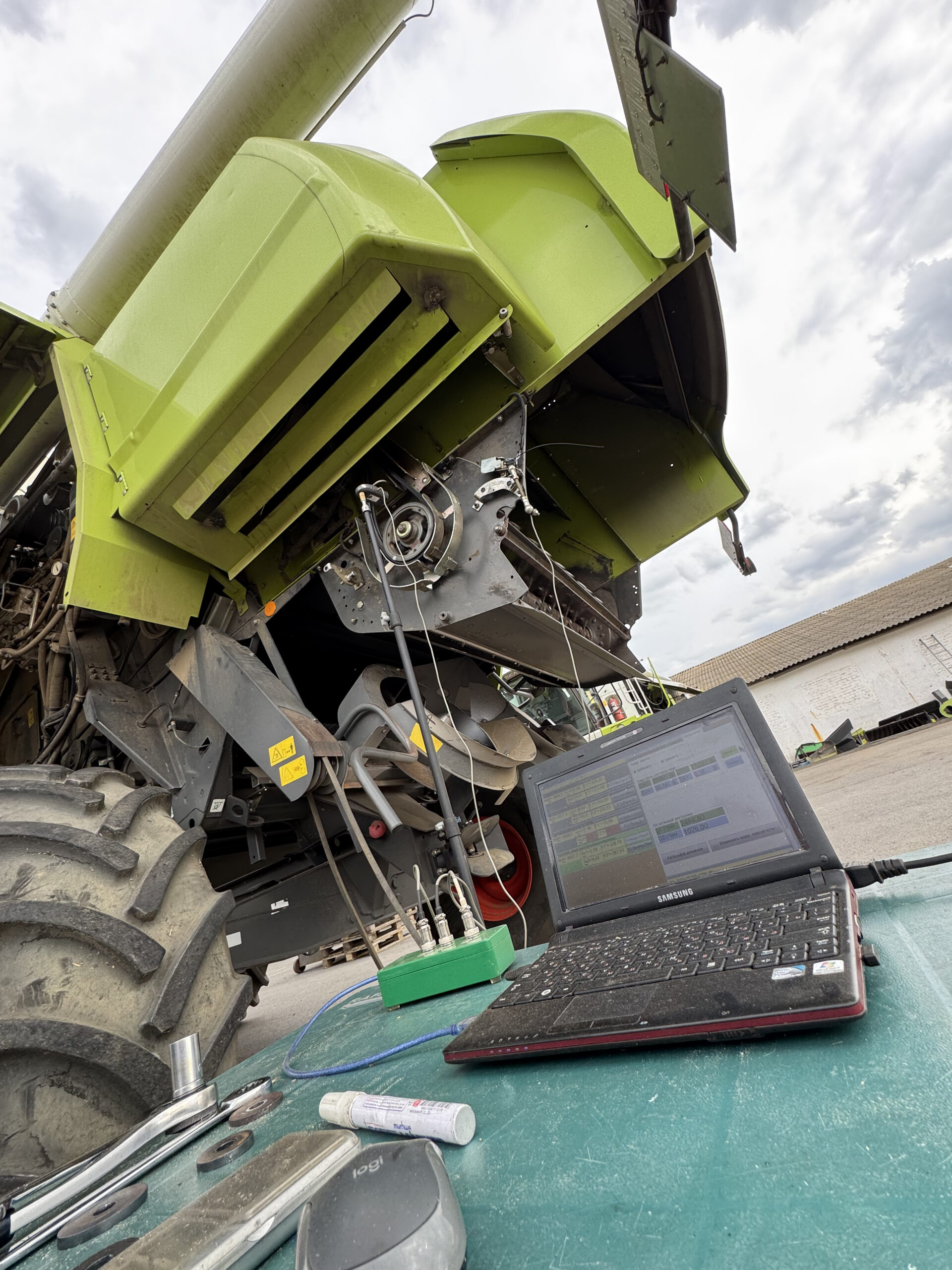

I attach the sensors. I launch the software. The software says "run the machine." I run it. Numbers appear — vibration level, and a phase angle that roughly tells me where the heavy spot is. Then the software asks for a trial run — its built-in First Trial Weight Estimator suggests a starting mass and angle, I bolt a weighed steel plate to the drum at that position and enter the actual mass and angle into the program. Run it again. The software now has two readings — one without the weight, one with — and from the difference it calculates exactly how much metal to add and where. I take the trial weight off and weld the correction weight on — full bead, not a tack. Run one more time to verify. Done.
The nice thing is I don't need to understand the math behind it. The software does the influence coefficient calculation. I just need to mount a weight where it tells me to and weigh it accurately. The first time I used it, I was nervous — I expected it to be complicated. It wasn't. The screen literally says "install 180 grams at 210 degrees on Plane 1." That's it. I bolt a 180-gram plate at 210 degrees, run the combine, and the vibration drops from "I can feel it through the floor" to "the instrument barely registers it."
Lors de l'équilibrage, la moissonneuse-batteuse fonctionne capots ouverts et rotor à vitesse nominale. Je délimite systématiquement la zone. Personne ne doit s'approcher des pièces en rotation. Je reste à bonne distance pendant les mesures. C'est une étape cruciale.
Les pièces qui cassent : ce qui nécessite réellement un équilibrage dans une moissonneuse-batteuse
Tous les éléments d'une moissonneuse-batteuse ne nécessitent pas d'équilibrage. En revanche, tout ce qui tourne rapidement, transporte une masse importante et subit les contraintes du flux de récolte en a besoin. Voici le détail, approximativement par ordre de fréquence d'intervention :
rotor de broyeur de paille
L'opération d'équilibrage la plus fréquente. Des dizaines de lames tournent à des vitesses folles. Chaque changement de lame modifie l'équilibre. Une fois, j'ai raté l'équilibrage : le boîtier s'est fissuré en moins d'une saison.
tambour de battage
Cylindre lourd à batteurs. Équilibré en usine, mais des années d'usure, de saleté, de remplacement de batteurs et de fissures soudées ont rompu cet équilibre. À deux plans en raison de sa longueur.
Rotary separation rotor
Arbre long, masse importante, assure le battage et la séparation. La saleté s'accumule dans les lames de la vis sans fin, le métal se déforme et l'usure est irrégulière. L'équilibrage en deux plans est indispensable.
batteur de paille
Tambour plus petit après le tambour de battage. Charge d'impact due à un flux de paille irrégulier. La paille humide se colle d'un côté. Après le remplacement des lattes, vérifier l'équilibre.
Ventilateur de nettoyage
Faible masse, mais vitesse de fonctionnement correcte. Accumulation de poussière sur les pales, ou pale tordue par un caillou. Corrections pour faible masse : un pesage précis est nécessaire.
Vis sans fin d'élévateur
Vis sans fin pour les céréales et les résidus de battage. Vitesse réduite, mais les céréales humides s'accumulent sur les spires, qui se déforment sous l'effet des pierres. Généralement, l'équilibrage n'est effectué qu'après réparation ou redressement.
Procédure concrète — Comment j'équilibre une moissonneuse-batteuse
J'ai fait ça tellement de fois que c'est devenu une routine. Mais la première fois, c'était une vraie galère. Alors voici exactement comment ça se passe, étape par étape, avec les conseils que j'aurais aimé avoir à mes débuts.
Nettoyez tout d'abord
C'est l'étape que l'on a tendance à négliger, et pourtant c'est la plus importante. Il faut éliminer toute la paille tassée, la boue, la poussière et les résidus de grain. Nettoyeur haute pression, grattoir, air comprimé : peu importe la méthode. J'ai constaté que le simple nettoyage réduisait de moitié les vibrations. Si vous équilibrez un tambour sale, vous compensez la saleté ; or, dès que la saleté se déplace, l'équilibrage est rompu.
Pendant le nettoyage, inspectez tout. Batteurs fissurés, lames usées, boulons de moyeu desserrés, ailettes tordues : réparez ce que vous trouvez. Il est inutile d’équilibrer un rotor endommagé.
Monter les capteurs et le tachymètre

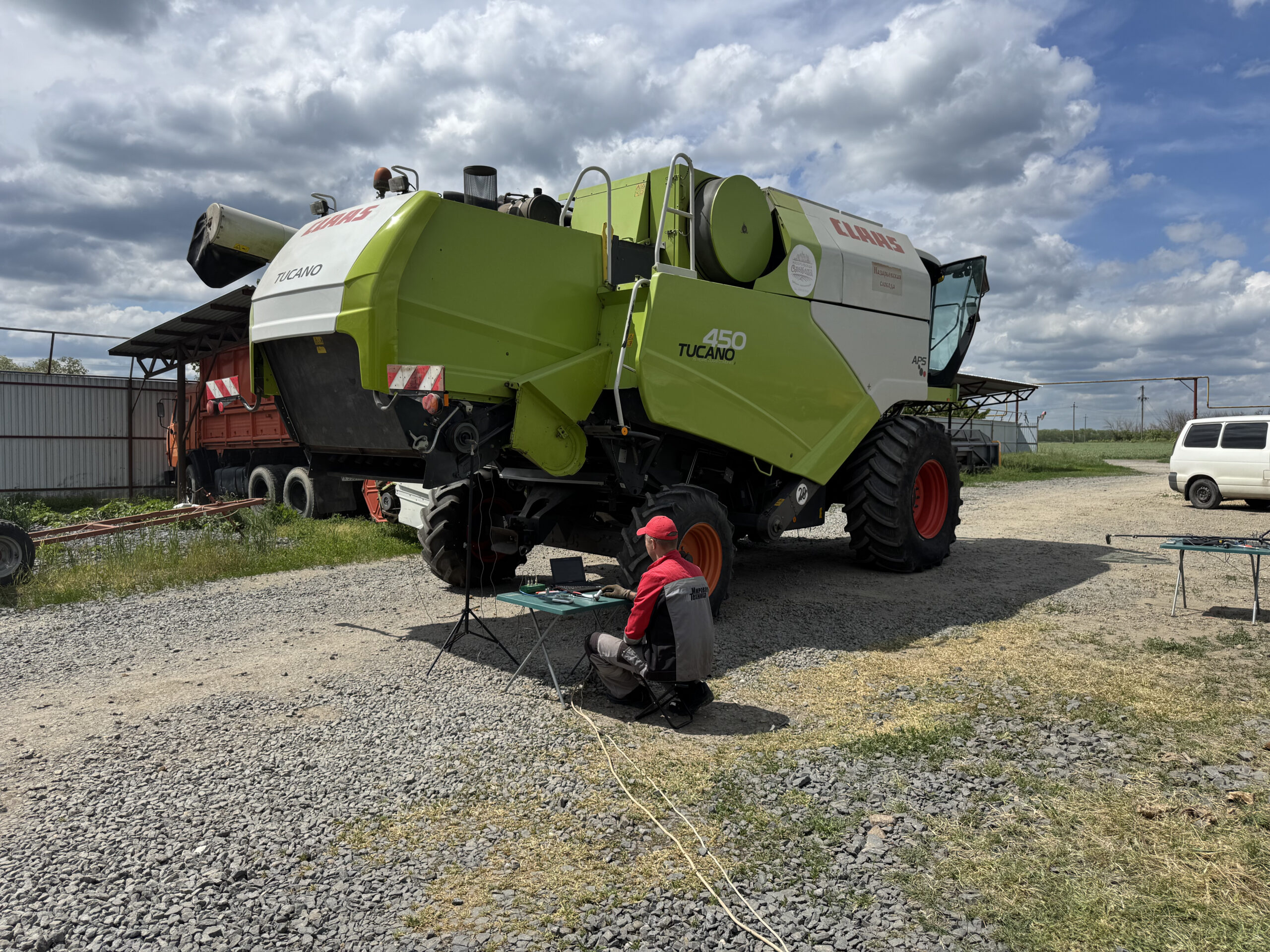

Les accéléromètres se fixent sur les paliers, dans le sens radial (l'orientation horizontale est généralement la plus efficace ; on les fixe avec un aimant). Pour les applications à deux plans, un capteur est nécessaire sur chaque palier. Pour les applications à un seul plan, un capteur est nécessaire sur le palier le plus proche de la masse en rotation.

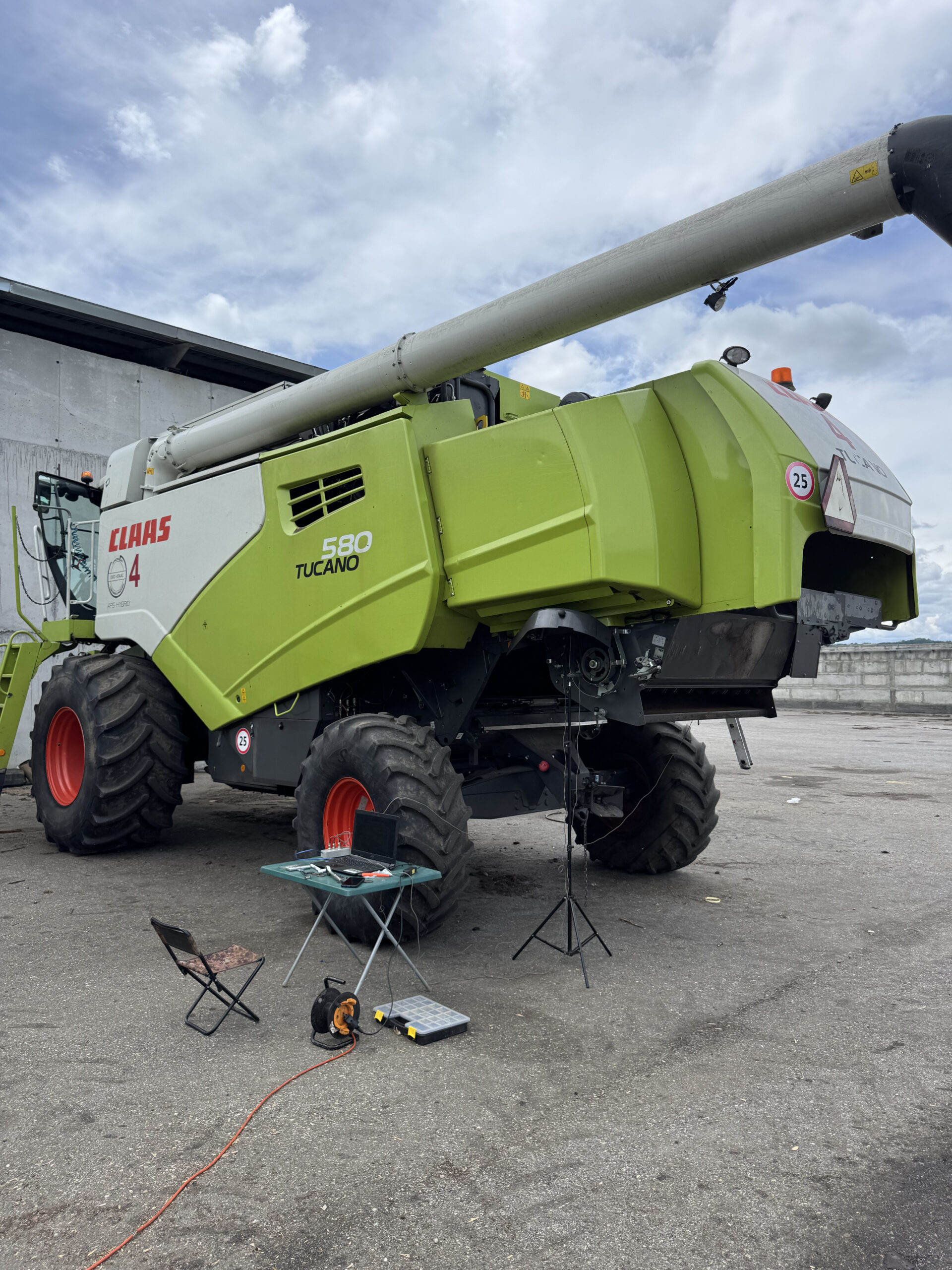

Collez du ruban réfléchissant à l'extrémité de l'arbre ou sur une surface rotative visible. Positionnez le tachymètre laser sur son support magnétique ; il doit avoir une ligne de visée dégagée avec le repère réfléchissant. Branchez tous les éléments au module Balanset-1A, connectez le câble USB à l'ordinateur portable et lancez le logiciel.
Mesure initiale et enregistrement de la référence (Passage 0)
Démarrez la moissonneuse-batteuse et enclenchez l'entraînement de l'ensemble à équilibrer. Laissez-la atteindre sa vitesse de fonctionnement. Attendez que les mesures se stabilisent (généralement 15 à 20 secondes). Le logiciel affiche les vibrations en mm/s et l'angle de phase en degrés.
Voici votre valeur " avant ". Je la note aussi sur un post-it, car j'aime bien l'avoir sous les yeux.
Poids d'essai — Plan 1 (Passage 1)
Arrêtez la machine. Le logiciel vous invite à installer une masse d'essai. J'utilise une plaque d'acier : fixez-la par boulonnage ou par pointage à un endroit approprié sur l'une des extrémités du rotor. Pesez-la précisément sur la balance électronique au préalable. Saisissez ensuite la masse et l'angle dans le logiciel.
Relancez la machine. Le logiciel compare la nouvelle vibration à la valeur de référence et détermine la réaction du rotor à la masse à cet endroit. C'est le « coefficient d'influence » : en clair, le logiciel apprend le comportement du rotor.
How big should a trial weight be?
A safe starting point is a weight whose centrifugal force stays within 5–10% of the rotor weight. As a formula:
md'essai = k · M · g / (R · ω²), k = 0.05–0.10
où M is the rotor mass (kg), g = 9.81 m/s², R is the mounting radius of the weight (m), and ω = 2π·RPM/60 (rad/s). Example: a 50 kg rotor at 3,000 rpm with the weight at R = 0.2 m gives m ≈ 0.07·50·9.81/(0.2·314²) ≈ 1.7 g — grams, not hundreds of grams. That looks surprisingly small for a 50 kg rotor, but check the force: at 3,000 rpm those 1.7 g already pull F = m·R·ω² ≈ 34 N — about 7% of the rotor's weight. Starting small is the point: stepping up is cheap, while an oversized weight is a real load on bearings and welds. The same force check works in reverse for any weight you are about to bolt on.
You don't have to compute this by hand: the Balanset software includes a First Trial Weight Estimator that recommends both the mass and the starting angle from your rotor data, and a Test de choc to check that you are not working near a natural frequency.
A good trial weight changes the reading by at least 20–30% in amplitude or 20–30° in phase. If the response is smaller, increase the weight stepwise — never jump straight to a heavy weight "to see something happen."
Masse d'essai — Plan 2 (Passage 2, si deux plans)
Pour les rotors longs (tambour de battage, rotor rotatif), déplacez le poids d'essai à l'autre extrémité. Relancez le calcul. Le logiciel dispose désormais des données des deux plans et peut calculer les corrections tenant compte du couplage croisé, c'est-à-dire l'influence de la masse à une extrémité sur les vibrations à l'autre.
Pour les pièces en forme de disque (ventilateur de nettoyage, poulie simple), passez cette étape — un seul plan suffit.
Installer des poids de correction
The screen says something like: "Plane 1: 85 g at 172°. Plane 2: 42 g at 305°." Remove the trial weight. Cut or assemble steel plates to the right mass (this is where the electronic scales earn their keep). Weld or bolt them at the angles shown.
Sur les batteurs et les couteaux de hachage, j'utilise souvent des rondelles supplémentaires sur les boulons de fixation des couteaux : c'est simple, sûr et cela ne modifie pas la géométrie de la lame. Sur les tambours lisses, je soude par points de petites plaques. Sur les spires de la vis sans fin, je les boulonne.
Vérifier et terminer
One more run. The software shows residual vibration. If it's below the target — typically under 2–3 mm/s for agricultural equipment — you're done. That target isn't arbitrary: per ISO 10816-1 (now ISO 20816-1), large machines of Class III–IV sit in Zone A — vibration of a new machine — below roughly 1.8–2.8 mm/s RMS. If not, the software suggests a trim correction. In my experience, about 80% of jobs are done after one correction pass. The chopper sometimes needs two iterations because the knife arrangement creates complex imbalance patterns.
Soudez définitivement toutes les masses de correction (cordon complet, pas seulement pointage). Enregistrez le rapport sur l'ordinateur portable. Je conserve un dossier par machine avec les dates et les valeurs avant/après ; c'est utile pour suivre l'évolution de la dégradation au fil du temps.
Données de terrain : chiffres issus de véritables projets
Je vais être précis, car les affirmations vagues concernant une « performance améliorée » ne sont utiles à personne. Voici des chiffres concrets issus de mon travail sur des moissonneuses-batteuses au cours des deux dernières saisons.
Walker-type combine, after drum overhaul
Post-overhaul: three beaters replaced, shaft bearing seats reworked. The drum rolled fine on prisms (static balance OK). At operating speed, it shook the whole machine. Two-plane correction — 180 g at one end, 95 g at the other. For scale: ISO 21940-11 grade G16, the balance class for agricultural machinery, allows about 153 g·mm per kg on a 1,000 RPM rotor — about 30,560 g·mm for a 200 kg drum, or roughly 51 g per plane at a 300 mm radius. Corrections this far above that number show how much the overhaul had shifted the balance.
The rotary rotor job was different. This was a single-rotor axial-flow machine. The rotor had been running a full season without checks, and dirt had packed into the screw entry section unevenly. We cleaned it first (mandatory), but vibration was still elevated — the blades themselves had worn asymmetrically.
Après correction sur deux plans : les vibrations sont passées de 9,6 mm/s à 1,4 mm/s. La température du roulement, qui était supérieure de 15 °C à la normale, est revenue à la normale en une journée. Ce rotor a ensuite fonctionné sans problème jusqu'à la fin de la saison. Remplacer les roulements d'un rotor ? Je préfère ne pas penser au coût.
Fatigué de remplacer les roulements à chaque saison ?
The Balanset-1A pays for itself the first time it prevents a bearing failure — a single €2,000+ repair costs more than the kit. One kit for every rotating assembly in the combine. No subscriptions, no recurring fees.
Hacheurs de paille : le plus gros casse-tête (et la plus grande récompense)
Je consacre une section entière au hachoir car c'est le composant que j'équilibre le plus souvent et celui où j'ai constaté les défaillances les plus spectaculaires.
Imaginez un broyeur de paille : un arbre muni de dizaines de lames (ou de marteaux) oscillantes, tournant à 3 000–4 000 tr/min. À cette vitesse, même un déséquilibre de quelques grammes seulement engendre une force centrifuge considérable. De plus, le poids des lames varie. Elles s’usent, s’ébrèchent et doivent être remplacées ; or, les lames de remplacement n’ont jamais exactement la même masse que les originales. On essaie d’apparier les lames par paires en fonction de leur poids, ce qui améliore la situation, mais à 4 000 tr/min, un appariement " à peu près correct " est loin d’être suffisant.
Every time knives get replaced on the chopper — every single time — I check the balance. No exceptions. I've learned this the hard way. One time I skipped it because the knives were "matched pairs from the dealer." Three weeks later: housing crack. The residual unbalance was only 12 grams at the knife radius — about 3,000 g·mm. At 3,500 RPM that is a rotating load of roughly 40 kgf hammering the housing 58 times a second, for three weeks — enough to crack steel.
La procédure d'équilibrage du broyeur est identique à celle du reste, mais présente quelques particularités. La vitesse de rotation élevée rend le positionnement du tachymètre plus critique : le repère réfléchissant défile rapidement et le laser doit avoir une lecture nette. Je fixe généralement le tachymètre sur un support séparé plutôt que sur le corps de la moissonneuse-batteuse, car les vibrations de cette dernière sont trop importantes pour un montage stable.
Il faut parfois deux passages de correction pour hacher. Le premier passage permet d'obtenir un résultat satisfaisant, mais comme les lames pivotent, la répartition des masses n'est pas parfaitement stable ; elle varie légèrement en fonction de la vitesse. Le second passage corrige les imperfections. Je prévois 90 minutes pour une opération de hachage.
Mais le gain est bien réel. Un broyeur équilibré est nettement plus silencieux ; la différence est perceptible depuis la cabine. Le carter ne se fissure pas. Les roulements ne surchauffent pas. Les courroies cessent de sauter. C'est l'opération d'équilibrage la plus rentable de toute la moissonneuse-batteuse.
Poulies, volants d'inertie et autres éléments que l'on oublie
On oublie facilement le ventilateur de nettoyage. Il est petit, certes, mais il tourne à une vitesse correcte et la poussière s'accumule de façon irrégulière sur ses pales. J'ai équilibré les ventilateurs de deux moissonneuses-batteuses, à chaque fois après avoir constaté que le nettoyage n'était pas optimal (un flux d'air irrégulier dû à un ventilateur mal équilibré entraîne un nettoyage irrégulier des grilles). Commencez par nettoyer les pales, puis vérifiez les vibrations. Les corrections sont minimes (5 à 10 grammes), une pesée précise est donc essentielle.
Les vis sans fin des élévateurs (à grains et à résidus) fonctionnent à vitesse réduite, mais il est toujours conseillé de les vérifier après toute réparation. J'ai déjà trouvé une vis sans fin redressée après avoir heurté une pierre, mais le redressement n'était pas parfait. La moissonneuse-batteuse émettait un bruit sourd et régulier dont personne ne parvenait à identifier la cause. L'outil Balanset-1A, installé sur le carter de l'élévateur, a permis de trouver le problème en deux minutes. Quelques petits poids et le bruit a disparu.
Et puis il y a les poulies et les volants d'inertie. Je ne les équilibre pas souvent ; seulement après des réparations (remplacement de roulements, soudure, réalésage d'un siège). Mais je voudrais vous raconter une anecdote qui, techniquement, ne concerne pas une moissonneuse-batteuse, mais dont le principe est le même.
Après une révision complète, nous avions un camion dont le moteur vibrait. Personne n'arrivait à en trouver la cause. Les supports moteur, les injecteurs et le calage étaient en bon état. J'ai apporté le Balanset-1A, j'ai fixé un capteur sur le bloc moteur et j'ai fait un repère réfléchissant sur le volant moteur. Bingo ! L'ensemble volant moteur-embrayage était déséquilibré. Deux rondelles sur un boulon de fixation, et le moteur tournait comme une horloge. Le mécanicien qui avait effectué la révision avait rectifié la surface du volant moteur sans vérifier l'équilibrage ensuite. Facile à oublier, facile à réparer… avec l'outil adéquat.
Spécifications du Balanset-1A
Pour ceux qui s'interrogent sur les détails techniques de Balanset-1A:
Le kit comprend tout le nécessaire : deux accéléromètres, un tachymètre laser avec support magnétique, un module d'interface, un câble USB, une balance électronique, du ruban réfléchissant, une mallette de transport et un logiciel sur clé USB. Il se branche sur n'importe quel ordinateur portable Windows. Aucun frais de licence récurrent, aucun abonnement, aucune formule " premium " inutile. Un seul achat suffit.
Questions qu'on me pose
Un seul appareil. Chaque pièce rotative de la moissonneuse-batteuse.
Balanset-1A. Drums, rotors, choppers, fans, augers, flywheels. Ships worldwide via DHL. 2-year warranty. Pays for itself with the first prevented breakdown.
