Balanceamento de centrífugas: procedimento no local para centrífugas industriais
Um guia de referência para técnicos de campo sobre balanceamento dinâmico em dois planos de decantadores, centrífugas de discos, centrífugas de cesto e centrífugas tubulares — sem a necessidade de remover o rotor da máquina.
Por que o desequilíbrio na centrífuga custa mais do que você imagina
As centrífugas operam a velocidades que a maioria das máquinas industriais jamais atinge. Um decantador funcionando a 3.000 RPM realiza 50 rotações por segundo. Um separador de discos a 6.000 RPM — 100 rotações por segundo. Nessas velocidades, mesmo gramas de desequilíbrio geram forças medidas em quilonewtons.
A física é implacável: a força centrífuga aumenta com o quadrado da velocidade. Um desequilíbrio que produz 50 N de força a 3.000 RPM gera 200 N a 6.000 RPM — quatro vezes mais, a partir dos mesmos poucos gramas. Cada lasca de metal faltante, cada depósito irregular na parede do recipiente, cada ligeira assimetria na espiral — tudo isso é amplificado em alta velocidade.
Eis como isso se traduz na prática:
Centrífugas desbalanceadas desgastam os rolamentos de 3 a 5 vezes mais rápido. Um conjunto: €800–€3.000+.
Rotores oscilantes reduzem a pureza do produto e aumentam a quantidade de sólidos no concentrado.
Ultrapassa os limites do ambiente de trabalho. Audível em todo o edifício.
Substituição de rolamentos + perda de produção + aquisição emergencial + horas extras.
Além dos custos diretos, existe um problema mais sutil. As centrífugas utilizadas nas indústrias farmacêutica e alimentícia precisam atender a rigorosos padrões de qualidade. Uma centrífuga vibratória produz separações inconsistentes — lotes que deveriam passar no controle de qualidade acabam não passando. Na indústria farmacêutica, um lote reprovado não é apenas desperdício; é um evento de não conformidade, uma investigação de causa raiz e, potencialmente, um alerta regulatório.
Uma única parada não planejada de uma centrífuga em um processo químico contínuo pode custar caro. €15.000–50.000 em termos de perda de produção, dependendo do produto. O balanceamento do rotor leva de 1 a 2 horas e custa uma fração disso. A lógica econômica é clara.
Tipos de centrífugas e suas diferenças de balanceamento
O método de pesagem de teste em dois planos aplica-se a todos os tipos de centrífugas. No entanto, os pontos de acesso, as localizações dos planos de correção e as fontes típicas de desequilíbrio variam consideravelmente. Conhecer o tipo de máquina antes da sua chegada poupa tempo e evita surpresas.
centrífugas decantadoras
Tambor cilíndrico alongado com transportador helicoidal interno. Dois rotores separados (tambor e espiral) que devem ser balanceados independentemente. O desbalanceamento geralmente surge do desgaste das espirais, do acúmulo irregular de sólidos ou de uma leve distorção do tambor devido a ciclos térmicos. Os planos de correção estão localizados nos flanges das extremidades ou nas faces dos cubos.
Separadores de pilha de discos
Máquinas verticais de alta velocidade com uma pilha de discos cônicos. Extremamente sensíveis ao desequilíbrio devido à alta rotação. Causas comuns: disco ausente ou deslocado, acúmulo irregular de lodo, desgaste do bico. A correção geralmente é feita na parte superior e inferior do tambor. O acesso requer a remoção da tampa — planeje-se para isso.
centrífugas de cesto (descascador)
Cesto perfurado para filtração. A causa mais comum de desequilíbrio é a distribuição irregular da torta — o produto não é alimentado simetricamente, resultando em maior acúmulo de massa em um dos lados. Equilibrar o cesto vazio é apenas metade do problema; a distribuição da alimentação também deve ser corrigida. As correções são feitas na borda ou no centro do cesto.
Centrífugas tubulares
Tigelas de diâmetro pequeno e ultra-alta velocidade. Tolerâncias de balanceamento extremamente rigorosas (frequentemente G1.0 ou melhor). O desbalanceamento, mesmo com miligramas, é significativo. Normalmente, o balanceamento é feito na oficina, mas o balanceamento de acabamento in situ após a reinstalação melhora os resultados. Use pesos de teste muito pequenos — 0,1–0,5 g.
Por que o balanceamento de estoque não é suficiente
A maioria dos rotores de centrífuga são balanceados na fábrica ou em uma oficina de balanceamento antes da instalação. Então, por que a vibração costuma reaparecer depois que a máquina entra em funcionamento?
Porque o balanceamento de estoque e as condições reais de operação são ambientes diferentes.
Rolamentos diferentes. Uma máquina de balanceamento utiliza seu próprio eixo e rolamentos de precisão. A centrífuga utiliza seus próprios rolamentos — que possuem folgas, pré-carga e alinhamento diferentes. O rotor que apresentou medições "perfeitas" na máquina de balanceamento se encaixa de forma ligeiramente diferente na carcaça real.
Tolerâncias de ajuste. Ao remover, transportar, balancear e reinstalar um rotor, cada interface acumula erros: contato da sede cônica, ajuste do acoplamento, torque da porca de travamento, posição da chaveta. Cada fonte isoladamente é pequena. Juntas, elas podem adicionar de 5 a 15 mícrons de excentricidade — o suficiente para elevar a vibração acima dos limites aceitáveis em altas rotações.
Condições de funcionamento. A expansão térmica na temperatura do processo altera as folgas dos mancais e o alinhamento do eixo. A carga centrífuga na cuba em alta velocidade cria uma deformação elástica que não existia na máquina de balanceamento de fábrica. O material do processo dentro da cuba altera completamente a distribuição de massa.
O balanceamento in situ contorna todos esses problemas. Você mede a vibração nos rolamentos reais, na velocidade real e sob condições térmicas reais. A correção calculada leva tudo em consideração, pois você está medindo o estado operacional real, e não uma aproximação dele.
Para centrífugas acima de 3.000 RPM, planeje sempre um balanceamento de trimagem in situ após a instalação — mesmo que o rotor tenha sido balanceado na oficina. A melhoria é tipicamente de 30 a 60% a menos de vibração residual em comparação com o balanceamento apenas na oficina.
O Procedimento de Balanceamento — Passo a Passo

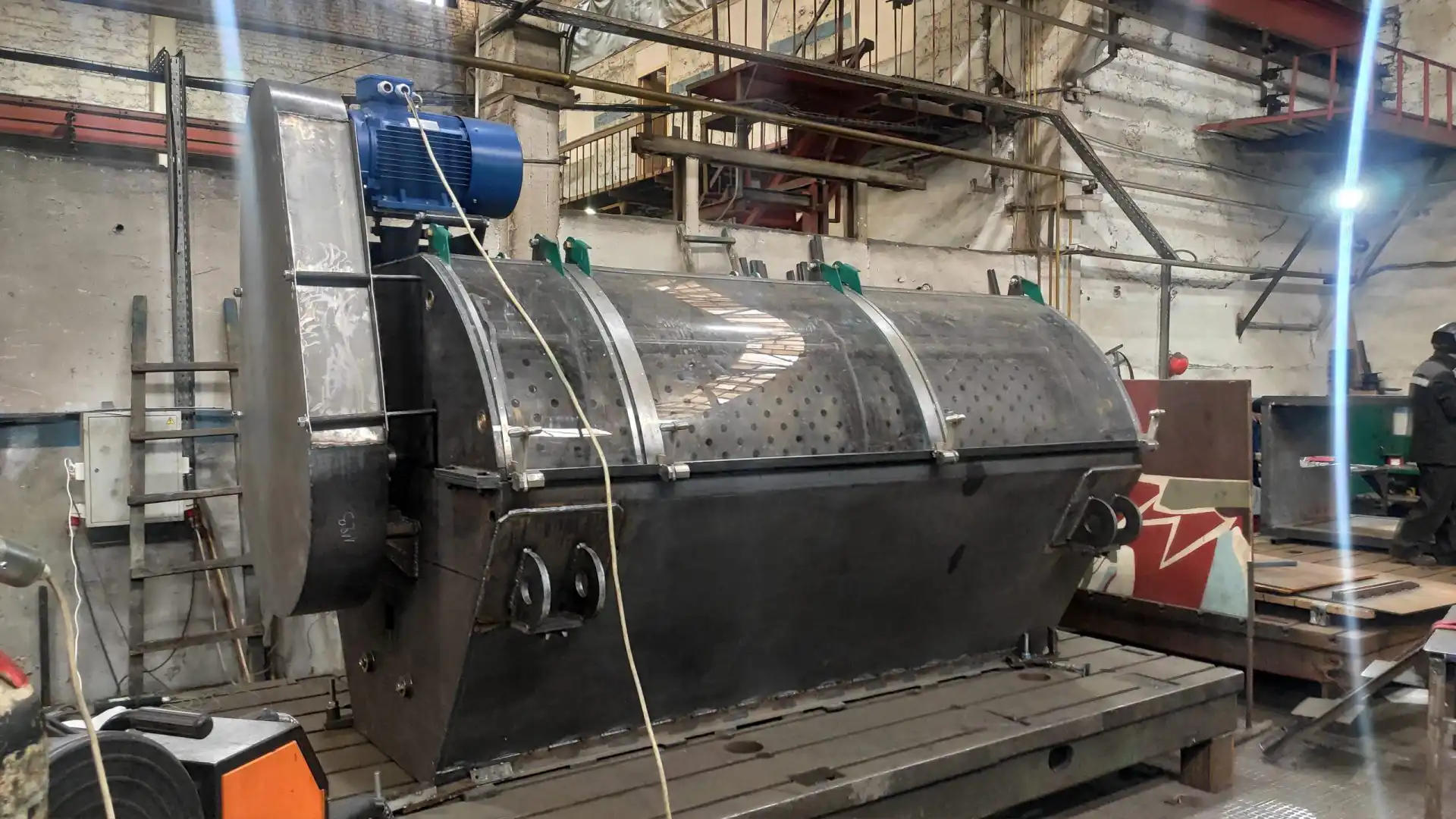

Este é um procedimento padrão de pesagem de teste em dois planos, adaptado às especificidades da centrífuga. Tempo total: 1 a 2 horas para uma operação de rotina. Para configurações iniciais, reserve até 3 horas, incluindo a inspeção prévia.
Equipamento necessário: Balanset-1A Balança portátil, computador portátil, pesos de teste, pesos de correção (em aço inoxidável para centrífugas de processo), ferramentas básicas, balanças eletrônicas.
As centrífugas armazenam uma quantidade significativa de energia rotacional. Confirme se os procedimentos de bloqueio/etiquetagem estão em vigor para todas as fases que não envolvem medição. Verifique: se não há rachaduras no rotor, folga nos rolamentos (verifique manualmente), parafusos de fixação soltos e se não há resíduos do processo no rotor (drene e limpe primeiro). O balanceamento corrige a distribuição de massa, mas não repara danos mecânicos.
Inspeção prévia e preparação
Esvazie a centrífuga e remova o material processado do recipiente ou cesto. Inspecione visualmente o rotor: procure por peças faltantes, rachaduras, depósitos pesados e desgaste da espiral (decantadores). Verifique o estado dos rolamentos — balance o eixo manualmente. Se houver folga perceptível, os rolamentos precisam ser substituídos antes do balanceamento.
Em máquinas de discos empilhados, verifique se todos os discos estão presentes e corretamente encaixados. Um único disco deslocado a 6.000 RPM pode produzir várias centenas de gramas de desequilíbrio equivalente.
Instale os sensores e o tacômetro.
Fixe um acelerômetro em cada alojamento do rolamento, orientado radialmente (perpendicular ao eixo). Utilize os suportes magnéticos do kit Balanset-1A. Em centrífugas verticais, monte os sensores no plano horizontal — na direção radial onde as forças de desequilíbrio são mais intensas.
Posicione o tacômetro a laser para ler a fita refletora no eixo, acoplamento ou extremidade da cuba. Conecte tudo à unidade Balanset-1A e, em seguida, ao laptop via USB.
Registre a vibração inicial.
Ligue a centrífuga e leve-a à velocidade de operação. Aguarde a estabilização das leituras — as centrífugas podem levar de 30 a 60 segundos para atingir o equilíbrio térmico e mecânico. O Balanset-1A exibe a velocidade de vibração (mm/s) e o ângulo de fase (graus) para ambos os planos em tempo real.
Registre o valor inicial. Esta é a sua medida "antes" — a referência para tudo o que se segue.
Peso de teste — plano 1
Pare a centrífuga (bloqueio). Fixe um peso de teste de massa conhecida ao primeiro plano de correção — normalmente o flange ou cubo da extremidade de acionamento. Para a maioria das centrífugas, um peso de teste de 0,5 a 2% da massa do rotor é apropriado. Para conjuntos de discos de alta velocidade, use menos — 0,1 a 0,5%.
Marque a posição angular exata. Reinicie a centrífuga, atinja a velocidade de operação e registre a nova vibração e fase.
Peso de teste — plano 2
Pare a centrífuga. Remova o peso de teste do plano 1 e instale-o na mesma posição angular no plano 2 (extremidade oposta à de acionamento). Reinicie, meça e registre os dados.
O Balanset-1A agora possui três conjuntos de dados completos: inicial, resposta no plano 1 e resposta no plano 2. O software calcula a matriz completa de coeficientes de influência 2×2.
Instalar contrapesos de correção permanentes
O software exibe: ""Avião 1: 18,2 g a 212°. Avião 2: 7,4 g a 58°."" Remova o peso de teste. Pese as massas de correção na balança eletrônica. Instale-as nas posições calculadas.
Para centrífugas de processo, utilize pesos de aço inoxidável para resistir à corrosão. A fixação pode ser feita por soldagem (mais comum para os rotores) ou por parafusos (para flanges e cubos). Em espirais de decantadores, os pesos são normalmente soldados à face posterior da espiral.
Verificar e documentar
Inicie a centrífuga pela última vez. O software exibe a vibração residual em ambos os planos. Para um decantador a 3.000 RPM, o objetivo é normalmente inferior a 1,8 mm/s (G2,5). Para um separador de discos a 6.000 RPM, o objetivo é inferior a 1,0 mm/s.
Se o resíduo ainda estiver acima do valor alvo, o software sugere correções de ajuste — pequenos pesos adicionais. Na prática, 80–85% das tarefas de centrifugação são concluídas após a primeira passagem de correção.
Salve o relatório. O Balanset-1A arquiva espectros de vibração, histórico de correções e comparações de antes e depois. Esses dados são inseridos diretamente em seus registros de manutenção e documentação de conformidade.
Relatório de Campo: Decantador em uma Fábrica de Produtos Químicos
Um fabricante de produtos químicos especiais na Europa Central tinha um problema recorrente com sua centrífuga decantadora primária. Os rolamentos falhavam a cada 4 a 5 meses, em vez da vida útil esperada de 18 meses. Cada troca de rolamento exigia uma parada de produção de 2 dias, um guindaste e um pedido emergencial de peças. Após a terceira falha em 14 meses, eles nos contataram.
O decantador era uma unidade horizontal, com 2,8 metros de comprimento, operando a 3.200 RPM. Processava uma pasta de carbonato de cálcio — material abrasivo que desgasta as espirais de forma irregular ao longo do tempo. A fábrica substituía os rolamentos todas as vezes, mas nunca resolveu a causa raiz do problema.

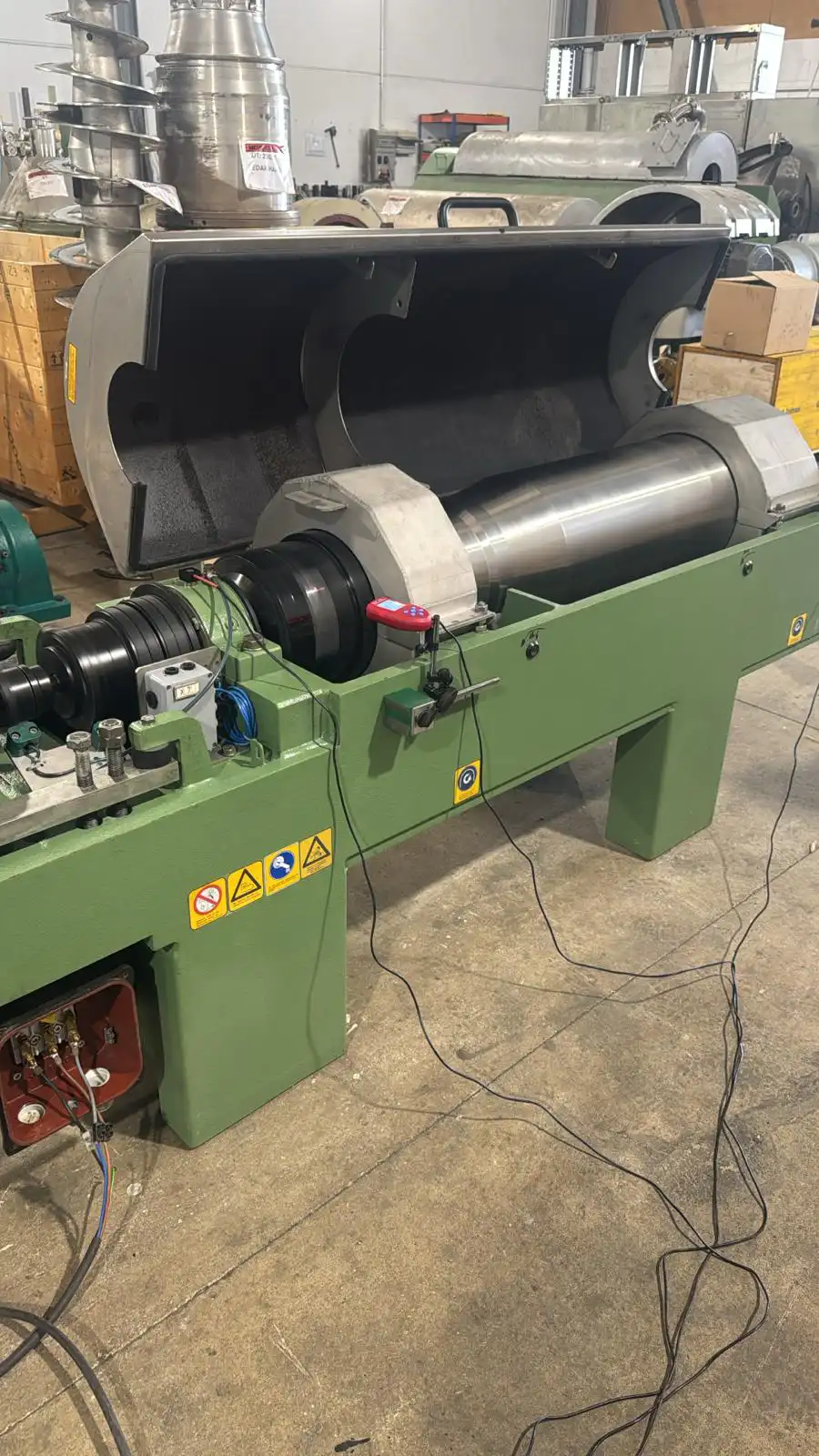

Instalamos o Balanset-1A durante uma janela de manutenção programada. Vibração inicial: 12,4 mm/s na extremidade de acionamento, 8,6 mm/s na extremidade livre. Ambas as leituras ultrapassaram em muito o limite da Zona D ("ocorrência de danos") da norma ISO 10816-3, de 7,1 mm/s.
Após uma passagem de correção em dois planos — tempo total de 90 minutos, incluindo a configuração — os resultados foram:
Centrífuga decantadora horizontal — Processamento de CaCO₃
Decantador de 2,8 m, 3.200 RPM, pasta de carbonato de cálcio. O desgaste da espiral causou desequilíbrio progressivo. Três conjuntos de mancais foram consumidos em 14 meses antes da intervenção de balanceamento.
Seis meses depois, os mesmos rolamentos ainda estavam funcionando. A vibração havia aumentado para 3,1 mm/s — o que era esperado, dado o processo abrasivo —, mas ainda estava bem dentro da faixa aceitável. Eles foram rebalanceados durante a próxima parada programada. Vida útil total dos rolamentos desde então: projetada para mais de 20 meses.
A economia com a substituição de rolamentos somente no primeiro ano foi de aproximadamente € 6.000 a € 8.000. O dispositivo Balanset-1A custou € 1.975. Ele é utilizado em outras três centrífugas na mesma fábrica.
Normas ISO e critérios de aceitação
A qualidade do balanceamento de centrífugas é regida por duas normas complementares: uma define o quanto de desbalanceamento residual é aceitável no rotor (ISO 1940), a outra define os níveis de vibração aceitáveis para a máquina instalada (ISO 10816 / 20816).
ISO 1940-1 — Classificação de qualidade balanceada
Esta norma atribui números de classificação (G) com base no produto do desbalanceamento específico residual permitido (em mm/s) e da velocidade angular. Quanto menor o valor de G, menor a tolerância.
| Grau | Aplicação típica | Exemplos de tipos de centrífugas |
|---|---|---|
| G 0.4 | Rotores de ultraprecisão | Ultracentrífugas, separadores de laboratório de alta velocidade |
| G 1.0 | Rotores de precisão | Separadores de discos empilhados, centrífugas tubulares |
| G 2.5 | Indústria geral | Decantadores, centrífugas descascadoras, separadores de processo |
| G 6.3 | Maquinário padrão | Decantadores robustos, centrífugas para mineração |
ISO 10816-3 / ISO 20816-3 — Severidade da vibração da máquina
Essas normas definem zonas de vibração para máquinas em diferentes tipos de fundação. Para centrífugas em fundações rígidas:
| Zona | Velocidade de vibração (mm/s RMS) | Interpretação |
|---|---|---|
| A | ≤ 2,8 | Bom — recém-encomendado ou após balanceamento |
| B | 2,8 – 7,1 | Aceitável para operação de longo prazo |
| C | 7,1 – 18,0 | Tolerável apenas a curto prazo — planeje ações corretivas. |
| D | > 18,0 | Danos ocorridos — desligue e corrija imediatamente |
Para a maioria das centrífugas industriais, o ideal é... Zona A após o balanceamento (≤ 2,8 mm/s). Alerta a 4,5 mm/s. Ação a 7,1 mm/s. O software Balanset-1A exibe esses limites de zona automaticamente.
Quando equilibrar — Cronograma e gatilhos
| Situação | Ação recomendada |
|---|---|
| Nova centrífuga após a instalação | Verificar balanceamento; realizar ajustes no local se a vibração for maior que a da Zona A. |
| Após reparo do rotor, troca da espiral ou substituição do disco | Sempre reequilibre — a distribuição de massa mudou. |
| Serviço abrasivo/corrosivo (química, mineração) | Verifique a vibração trimestralmente; reequilibre quando a tendência for de aumento. |
| Serviços de limpeza (farmacêutica, alimentícia, laticínios) | Verificação anual durante a paralisação programada. |
| A vibração excede 4,5 mm/s em qualquer momento. | Ajuste de agendamento na próxima janela disponível. |
| A vibração excede 7,1 mm/s | Pare a máquina, verifique se há danos e, em seguida, faça o balanceamento. |
| Ruído inesperado, aumento da temperatura do rolamento | Meça a vibração imediatamente — determine se é desequilíbrio ou outra causa. |
Plantas que monitoram a vibração trimestralmente e se reequilibram ao primeiro sinal de aumento, segundo o relatório. 70–80% menos paradas não planejadas de centrífuga. O Balanset-1A armazena dados históricos — compare a medição de hoje com a linha de base pós-balanceamento de 6 meses atrás em uma única tela.
Equipamento: Especificações do Balanset-1A
O procedimento descrito acima utiliza o Balanset-1A Sistema de balanceamento portátil. Especificações principais relevantes para o trabalho com centrífuga:
O kit inclui dois sensores de vibração, tacômetro a laser, fita refletora, suportes magnéticos, balança eletrônica, software em USB e um estojo rígido para transporte. Sem assinaturas, sem taxas de licença recorrentes. As atualizações de software estão incluídas para assinantes do Suporte Técnico.
Centrífugas em funcionamento que vibram mais do que deveriam?
A Balanset-1A é compatível com centrífugas de 100 a 100.000 RPM. Um único equipamento. Sem taxas recorrentes. 2 anos de garantia. Entrega mundial via DHL.
Perguntas frequentes
Pronto para parar de trocar rolamentos e começar a resolver a causa raiz do problema?
Balanset-1A. Um dispositivo para cada centrífuga — do decantador ao conjunto de discos. Sem assinaturas. Envio para todo o mundo via DHL.
