A centrifuga kiegyensúlyozásának szükségessége az ipari műveletekben

Közzétette Nikolai Shelkovenko az oldalon

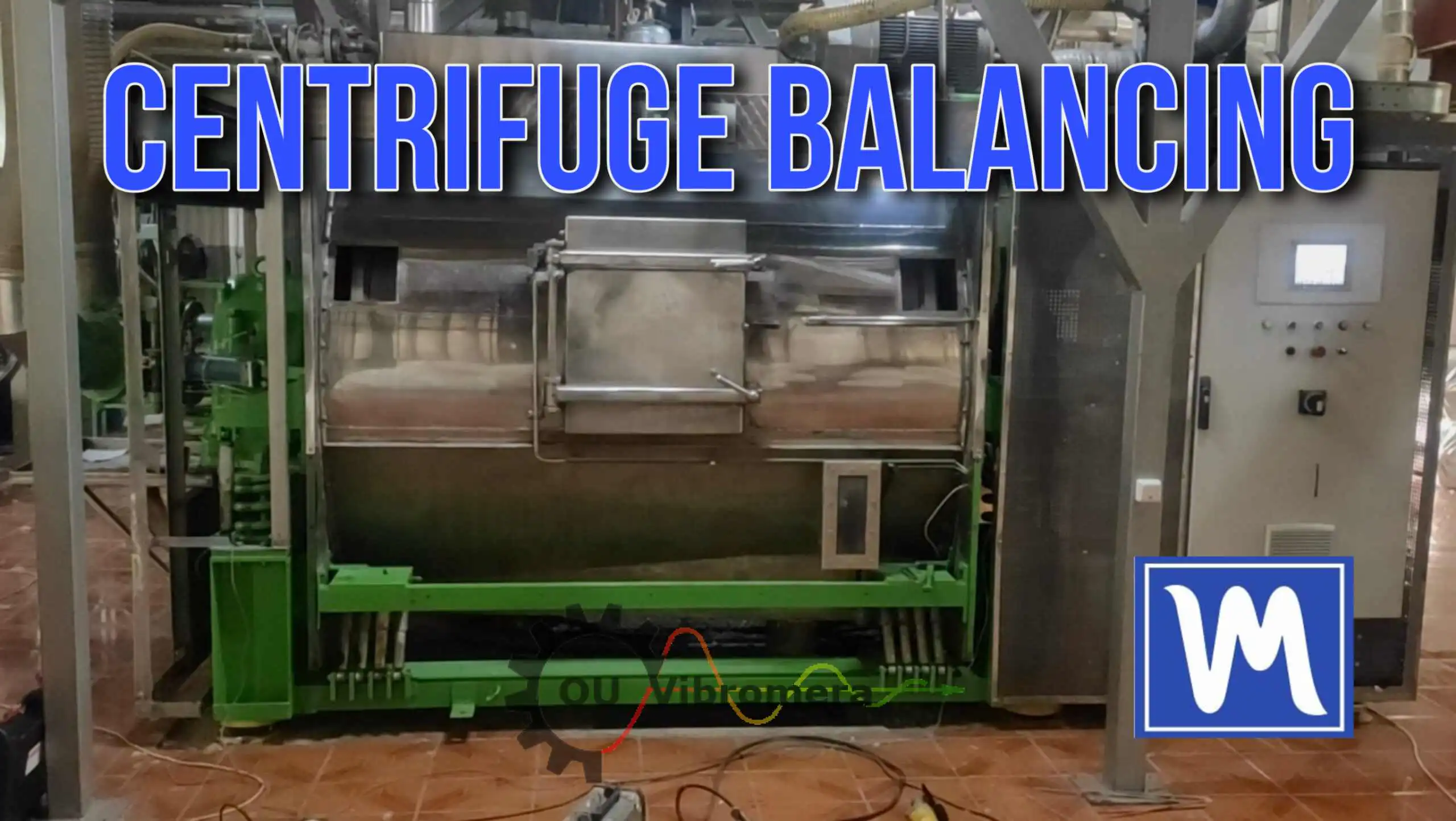

Centrifuga kiegyensúlyozás

A centrifugák a vegyipar, az élelmiszeripar, az olaj- és gázipar, valamint a gyógyszeripar igazi munkagépei. Rengeteg feladatot látnak el, és nagy sebességű, zavartalan működésük csak tökéletes kiegyensúlyozással lehetséges. A kiegyensúlyozatlanság rengeteg problémához vezethet:

  • Csökkentett termékminőség és megnövekedett hulladék: A centrifuga instabil működése az összetevők rossz szétválasztásához vezet. Ez viszont rontja a végterméket és növeli a hulladék mennyiségét. Az élelmiszeriparban ez például nagy mennyiségű terméktétel romlásához vezethet.
  • Gyorsított kopás: A túlzott rezgés gyorsan elhasználja a csapágyakat, tengelyeket és tengelykapcsolókat. Egyszer láttam, hogy egy egész gyártósor állt le emiatt.
  • Megnövekedett zajszint: Az erős rezgés olyan zajt kelt, amely még a legnyugodtabb alkalmazottat is megőrjítheti. A kellemetlenségen kívül az egészségre is veszélyes.
  • Egyéb rezgéssel kapcsolatos problémák: Az egyensúlytalanság egyenetlen terhelést okoz, ami növeli a centrifuga burkolatán a repedések, a rögzítések meglazulásának és más meghibásodások kockázatát. Emlékszem, láttam, hogy a kisebb kiegyensúlyozatlanságok jelentős berendezéskárosodáshoz vezettek.

Miért olyan fontos a dinamikus centrifuga kiegyensúlyozás

Minél nagyobb a fordulatszám, annál súlyosabbak a kiegyensúlyozatlan működés következményei. Emlékszem egy üzemre, ahol elhanyagolták a megfelelő kiegyensúlyozást, ami egy drága centrifuga teljes meghibásodásához vezetett. A rendszeres állapotellenőrzés és a megelőző kiegyensúlyozás nemcsak a berendezés élettartamát hosszabbítja meg, hanem megelőzi a súlyos meghibásodásokat és a költséges állásidőt is.

Dinamikus kiegyensúlyozás a műveleti helyszínen: Az optimális megközelítés

A dinamikus kiegyensúlyozás közvetlenül a centrifuga telepítési helyén történik, szétszerelés nélkül, a gép saját tartócsapágyainak használatával. Ennek a megközelítésnek számos egyértelmű előnye van:

  • Sebesség: Nincs szükség szállításra és szétszerelésre, így a kiegyensúlyozás azonnal elvégezhető. Egyszer egy egész gyártási napot spóroltunk meg így.
  • Pontosság: A rotor kiegyensúlyozása az üzemi csapágyazásban kiküszöböli a torzulásokat, amelyek akkor keletkezhetnek, ha a kiegyensúlyozást egy kiegyensúlyozó gépen, eltávolított alkatrészen végzik. Ez segít elkerülni számos kisebb, de bosszantó problémát.
  • Minimális beavatkozás: A dinamikus kiegyensúlyozással elkerülhető a bonyolult összeszerelési és szétszerelési munka, ami időt és erőforrásokat takarít meg.
  • Optimális eredmények: A helyszíni kiegyensúlyozással a lehető legkisebb maradék kiegyensúlyozatlanság érhető el, ami biztosítja a centrifuga hibátlan működését. Emlékszem, hogy egy ilyen eljárás után a berendezés úgy működött, mintha új lenne.

Eszközök és technikák a kiegyensúlyozáshoz

Balanset-1A rezgéselemző

A kezdeti rezgésszint felméréséhez és magához a kiegyensúlyozáshoz a hordozható Balanset-1A készüléket használjuk. Ez a speciális rezgéselemző és kiegyensúlyozó készülék pontosságáról, sokoldalúságáról és egyszerű használatáról ismert. Tudjon meg többet a műszer képességeiről - GYIK.

Útmutató a centrifuga rotor kiegyensúlyozásához

A berendezések előkészítése és a program beállítása

  1. A centrifuga rotor forgástengelyére merőlegesen helyezzen el rezgésérzékelőket: egyet a rotor elülső, egyet a hátsó oldalán.
  2. Rögzítse a fordulatszámmérőt egy mágneses állványra, és biztosítsa, hogy szilárdan rögzítve legyen.
  3. Rögzítse a fényvisszaverő szalagot a rotor csigájára. Irányítsa a fordulatszámmérő érzékelőjét a szalagra, hogy le tudja olvasni a fordulatszámot.
  4. Csatlakoztassa a rezgésérzékelőket és a fordulatszámmérőt a Balanset-1A készülékhez. Ezután csatlakoztassa a készüléket a laptophoz.
  5. Indítsa el a Balanset-1A programot a laptopon. Győződjön meg róla, hogy a program felismeri az összes csatlakoztatott érzékelőt.
  6. Válassza ki a programban a kétsíkú kiegyenlítési módot.
  7. Adja meg a rotor nevét és helyét, hogy a jelentésekben könnyen azonosítható legyen.

Előkészítés és kezdeti mérés

  1. Mérje le a tesztsúlyt, és jegyezze fel a súlyát és a beépítési sugarat.
  2. Indítsa el a centrifuga rotorját, és hagyja, hogy elérje az üzemi sebességet. Végezze el a kezdeti rezgésszintmérést.

Kiegyensúlyozás az első síkban

  1. Szerelje be a tesztsúlyt az első síkba (arra az oldalra, ahol az első rezgésérzékelő van felszerelve).
  2. Indítsa el a centrifuga rotorját, és végezze el a második rezgésmérést. Győződjön meg arról, hogy a rezgés vagy a fázis legalább 20% értékkel változott.

Kiegyensúlyozás a második síkban

  1. Vegye ki a tesztsúlyt az első síkból, és helyezze be a második síkba (arra az oldalra, ahol a második rezgésérzékelő van felszerelve).
  2. Indítsa el a centrifuga rotorját, és végezze el a harmadik rezgésmérést.

A kiegyensúlyozás korrekciója és ellenőrzése

  1. A Balanset-1A program megadja, hogy mekkora súlyt és milyen szögben kell az első és a második síkban elhelyezni.
  2. Vegye le a vizsgálati súlyt a rotorról.
  3. Mérje le a korrekciós súlyokat, és szerelje be őket. A beépítési szöget a forgórész forgásirányában kell mérni a tesztsúlyok beépítési pontjától.
  4. Indítsa el a centrifuga rotorját, és végezze el a végső rezgésmérést, hogy megbizonyosodjon arról, hogy a kiegyensúlyozás sikeres volt.
  5. Ha a program további súly hozzáadását javasolja, tegye meg, és ellenőrizze újra az egyensúlyozást.

A munka befejezése

  1. Távolítsa el az összes érzékelőt és a kiegyensúlyozáshoz használt berendezést.
  2. Minden adatot és eredményt rögzítsen a mérlegjelentésben.

A kiegyensúlyozási szabványok betartásának fontossága

A centrifugák kiegyensúlyozása során követni kell a hatályos szabványokat, például az ISO 1940-1-2007 szabványt. Ezek a szabványok az egyes készülékosztályok számára elfogadható rezgésszinteket határoznak meg. Minél szigorúbbak a normák, annál magasabbak az egyensúlyozással szemben támasztott követelmények. A szabványok betartása biztosítja, hogy a centrifuga hatékonyan, megbízhatóan és minimális kopással működjön még a legintenzívebb körülmények között is.

Következtetés

A centrifugák kiegyensúlyozása nem csak kívánatos, hanem kritikusan fontos a karbantartás szempontjából. Ennek elhanyagolása felgyorsult kopáshoz, csökkent termelékenységhez, sőt katasztrofális meghibásodásokhoz vezet. A rendszeres kiegyensúlyozás olyan modern eszközökkel, mint a Balanset-1A biztosítja a berendezések biztonságos és kifogástalan működését, ami sokszorosan megtérül a javítások és a termelés leállásának megtakarításával.
