কম্পন বিশ্লেষক — দুই-চ্যানেল FFT স্পেকট্রাম, পর্যায় & ত্রুটি নির্ণয়
Balanset-1A একটি দুই-চ্যানেল কম্পন বিশ্লেষক যা রিয়েল-টাইম FFT বর্ণালী প্লট করে, 1× RPM এ প্রশস্ততা এবং দশা পরিমাপ করে এবং ত্রুটি স্বাক্ষর ম্যাপ করে যাতে অসামঞ্জস্য, ভুল সারিবদ্ধতা, ঢিলেপন এবং বেয়ারিং ক্ষতি আলাদা করা যায় — তারপর একই সেশনে ভারসাম্য রাখে। একটি পোর্টেবল কিট €1,975 এর মধ্যে রয়েছে নির্ণয়, সংশোধন এবং যাচাইকরণ সমস্ত যন্ত্র পরিবর্তন ছাড়াই।
In short: Balanset-1A কম্পন বিশ্লেষক ICP ত্বরণমিটার থেকে সমসাময়িক দুই-চ্যানেল সংকেত ধারণ করে, রিয়েল-টাইম FFT বর্ণালী গণনা করে এবং প্রতিটি শাফট-অর্ডার সামঞ্জস্যে প্রশস্ততা এবং দশা প্রদর্শন করে। অসামঞ্জস্য একটি প্রধান 1× RPM শিখর হিসাবে দেখা যায়; ভুল সারিবদ্ধতা উন্নত 2× এবং 3× উপাদান হিসাবে; বেয়ারিং ত্রুটি BPFO/BPFI পার্শ্বব্যান্ড হিসাবে; ঢিলেপন সাব-সামঞ্জস্য হিসাবে। কারণ ক্ষেত্র ভারসাম্যের জন্য একই হার্ডওয়্যার এবং সেন্সর ব্যবহার করা হয়, আপনি ত্রুটি নির্ণয় করেন, এটি সংশোধন করেন এবং একটি একক সাইট পরিদর্শনে ফলাফল যাচাই করেন — 5 থেকে 300 Hz জুড়ে 0.05 থেকে 100 mm/s থেকে কম্পন বেগ পরিমাপ করে।
আপনার মেশিনকে শুধুমাত্র একটি মিটার পড়া নয়, কম্পন বিশ্লেষণের প্রয়োজন কী তার লক্ষণ
একটি একক সামগ্রিক কম্পন সংখ্যা আপনাকে বলে যে কিছু ভুল আছে। একটি FFT বর্ণালী আপনাকে বলে কী এবং কেন। এই পরিস্থিতিগুলি একটি সঠিক বিশ্লেষকের প্রয়োজন:
Balanset-1A বিশ্লেষক কী পরিমাপ করে
বিশ্লেষক লেজার ট্যাকোমিটারের সাথে সংযুক্ত দুটি ICP ত্বরণমিটার থেকে সমসাময়িক সংকেত ধারণ করে। নীচে তালিকাভুক্ত প্রতিটি প্যারামিটার একটি একক অধিগ্রহণ রানে উপলব্ধ:
- সামগ্রিক কম্পন বেগ (mm/s RMS) এবং ত্বরণ (m/s² বা g)
- ব্যবহারকারী-নির্বাচনযোগ্য রেজোলিউশন সহ রিয়েল-টাইম FFT ফ্রিকোয়েন্সি বর্ণালী
- উভয় চ্যানেলে একযোগে কম্পন তরঙ্গফর্ম (সময়-ডোমেন সংকেত)
- শাফট ট্যাকোমিটার রেফারেন্সের সাপেক্ষে 1× RPM এ দশা কোণ
- FFT থেকে নিষ্কাশিত 1×, 2×, 3× এবং উচ্চতর শাফট-অর্ডার প্রশস্ততা
- সমসাময়িক দুই-চ্যানেল অধিগ্রহণ (উভয় ভারবহন তল একসাথে)
- অপ্টিক্যাল লেজার ট্যাকোমিটার থেকে চলমান গতি (RPM) — কোন নেমপ্লেটের প্রয়োজন নেই
- ধারাবাহিক পরিমাপ জুড়ে কম্পন প্রবণতা লগ
- মুদ্রণযোগ্য প্রতিবেদন: তরঙ্গফর্ম, বর্ণালী এবং সংখ্যাগত সারসংক্ষেপ
ত্রুটি নির্ণয় — FFT বর্ণালী পড়া
প্রতিটি যান্ত্রিক ত্রুটি একটি স্বতন্ত্র বর্ণালী স্বাক্ষর রেখে যায়। নীচের সারণীটি সবচেয়ে সাধারণ ত্রুটিগুলিকে তাদের বর্ণালী স্বাক্ষরের সাথে মিলিয়ে দেয় যাতে আপনি Balanset-1A প্রদর্শনী থেকে সরাসরি মেশিনের অবস্থা পড়তে পারেন।
| Fault | প্রধান বর্ণালী উপাদান | অন্যান্য সূচক |
|---|---|---|
| রোটর অসামঞ্জস্য | শক্তিশালী 1× RPM; অন্যান্য সকল ক্রম নিম্ন | দশা স্থিতিশীল; প্রশস্ততা গতির বর্গ সহ বৃদ্ধি পায়; পরীক্ষা-ওজন পরীক্ষা দ্বারা নিশ্চিত |
| কৌণিক বিসংযোজন | উন্নত 1× এবং 2×; কখনও কখনও 3× | অক্ষীয় কম্পন প্রায়ই রেডিয়াল এর সমান বা অতিক্রম করে; কাপলিং জুড়ে পর্যায় পার্থক্য ≈180° |
| সমান্তরাল বিসংযোজন | শক্তিশালী 2× RPM; 1× ও উপস্থিত হতে পারে | উচ্চ রেডিয়াল কম্পন; আকুপলিং জুড়ে রেডিয়াল দিকে পরিমাপ করা 180° দশা পরিবর্তন |
| মেকানিক্যাল লুজনেস | সাব-হারমোনিক্স (0.5×, 0.33×) এবং 10× পর্যন্ত একাধিক হারমোনিক্স | ব্রডব্যান্ড শব্দ তলটি উন্নত; লক্ষণগুলি লোডের সাথে আরও খারাপ হয় |
| রোলিং-উপাদান বেয়ারিং পরিধান | BPFO, BPFI, BSF বা FTF ত্রুটি ফ্রিকোয়েন্সি এবং তাদের হারমোনিক্স | সামগ্রিক স্তর বৃদ্ধির আগে প্রদর্শিত হতে পারে; ত্রুটি ফ্রিকোয়েন্সির চারপাশে সাইডব্যান্ড অগ্রগতি নিশ্চিত করে |
| Resonance | একটি প্রাকৃতিক ফ্রিকোয়েন্সির কাছাকাছি বড় প্রশস্ততা, প্রায়শই RPM এর সাথে সিঙ্ক্রোনাস নয় | প্রশস্ততা একটি নির্দিষ্ট গতিতে শীর্ষে পৌঁছায়; অনুরণন জুড়ে পর্যায় ~180° দ্বারা স্থানান্তরিত হয় |
যখন 1× উপাদান আধিপত্য বিস্তার করে, তখন সরাসরি ভারসাম্য মোডে স্যুইচ করুন — Balanset-1A প্রভাব-সহগ গণনার জন্য বেসলাইন হিসাবে একই পরিমাপ রান ব্যবহার করে, তাই সময় নষ্ট হয় না।
কেন একটি একক সামগ্রিক সংখ্যা ত্রুটিটি মিস করে
একটি কম্পন কলম বা সাধারণ RMS মিটার সমস্ত ফ্রিকোয়েন্সি উপাদানগুলিকে একটি সংখ্যায় সংক্ষিপ্ত করে। দুটি মেশিন অভিন্ন সামগ্রিক স্তর দেখাতে পারে তবে সম্পূর্ণভাবে আলাদা ত্রুটি থাকতে পারে — একটি 1× ভারসাম্যহীনতা দ্বারা প্রভাবিত, অন্যটি বেয়ারিং ত্রুটি সাইডব্যান্ড দ্বারা। ফ্রিকোয়েন্সি রেজোলিউশন ছাড়াই আপনি কারণটি অনুমান করছেন এবং ভুল প্রতিকার প্রয়োগ করার ঝুঁকি নিচ্ছেন। FFT সংকেতটিকে বিভক্ত করে যাতে প্রতিটি ত্রুটি ধরনটি এর নিজস্ব বৈশিষ্ট্যযুক্ত ফ্রিকোয়েন্সিতে একটি লেবেলযুক্ত শিখর হিসাবে উপস্থিত হয়, আপনাকে একই পরিমাপে একটি রোগ নির্ণয় এবং একটি প্রেসক্রিপশন উভয়ই দেয়।
Balanset-1A কে কম্পন বিশ্লেষক হিসাবে কীভাবে ব্যবহার করবেন — ধাপে ধাপে
- সেন্সর মাউন্ট করুন। চুম্বকীয় মাউন্ট ব্যবহার করে একটি বা উভয় ICP অ্যাক্সিলারোমিটার বেয়ারিং হাউজিংয়ের সাথে সংযুক্ত করুন। দশা-রেফারেন্সড বিশ্লেষণের জন্য, লেজার ট্যাকোমিটার প্রতিফলক স্ট্রিপটি ঘূর্ণনশীল শ্যাফটে ক্লিপ করুন এবং এটিতে সেন্সরটি লক্ষ্য করুন (50–500 mm কাজের পরিসর)। উভয় চ্যানেল একযোগে রেকর্ড করে।
- রোটর শুরু করুন এবং অধিগ্রহণ করুন। Balanset সফটওয়্যার খুলুন, নির্বাচন করুন Analyzer মোড, এবং অধিগ্রহণ শুরু করুন। সফটওয়্যার লাইভ তরঙ্গরূপ, FFT বর্ণালী এবং সামগ্রিক RMS কম্পন স্তর mm/s এ রিয়েল সময়ে একটি মান Windows ল্যাপটপে দেখায়।
- বর্ণালী পড়ুন। প্রভাবশালী ফ্রিকোয়েন্সি শিখরগুলি চিহ্নিত করুন। প্রথম-অর্ডার প্রশস্ততা এবং দশা স্বয়ংক্রিয়ভাবে ট্যাকো পালসের বিপরীতে প্রদর্শিত হয়। বর্ণালী প্যাটার্নটিকে সবচেয়ে সম্ভাব্য ত্রুটি ধরনের সাথে মিলিত করতে উপরের ত্রুটি সারণী পরামর্শ করুন।
- গ্রহণযোগ্যতা সীমার সাথে তুলনা করুন। সামগ্রিক বেগ পড়া প্রাসঙ্গিক বিরুদ্ধে চেক করুন ISO 20816 অঞ্চল সীমানা (A/B/C/D) আপনার মেশিন ক্লাস এবং শক্তি রেটিংয়ের জন্য। রক্ষণাবেক্ষণ রিপোর্টের জন্য বর্ণালী প্লট এবং সংখ্যাসূচক মান রপ্তানি করুন।
- যদি ভারসাম্যহীনতা নিশ্চিত হয়, একই সেশনে ভারসাম্য রাখুন। বেসলাইন পরিমাপ ইতিমধ্যে ক্যাপচার করা প্রভাব-সহগ অনুক্রমে প্রথম রান হিসাবে কাজ করে। একটি পরীক্ষামূলক ওজন যোগ করুন, আবার চালান এবং সফ্টওয়্যারকে সংশোধন গণনা করতে দিন — কোনও অতিরিক্ত যন্ত্র নেই, দ্বিতীয় পরিদর্শন নেই।
কম্পন পরিমাপ মান
ISO 20816 অ-ঘূর্ণমান অংশগুলিতে কম্পন বেগের জন্য মূল্যায়ন অঞ্চল সংজ্ঞায়িত করে (mm/s RMS): অঞ্চল A (নতুন কমিশনকৃত), B (দীর্ঘমেয়াদী অপারেশনের জন্য গ্রহণযোগ্য), C (সতর্কতা — তাৎক্ষণিক তদন্ত), D (বিপদ — ক্ষতির ঝুঁকি)। সীমা মেশিন শ্রেণী এবং শ্যাফ্ট-কেন্দ্র উচ্চতা অনুযায়ী পরিবর্তিত হয়। Balanset-1A রিপোর্ট করে সামগ্রিক বেগ mm/s RMS এ যাতে আপনি আপনার মেশিন ধরনের জন্য প্রাসঙ্গিক ISO 20816 অংশের সাথে সরাসরি তুলনা করতে পারেন।
একবার ভারসাম্যহীনতা চিহ্নিত করা হলে, ভারসাম্যপূর্ণতার পরে অবশিষ্ট ভারসাম্যহীনতা মূল্যায়ন করা হয় ISO 21940-11 G-গ্রেড (G0.4 থেকে G40)। Balanset-1A তার মুদ্রণযোগ্য প্রতিবেদনে অর্জিত অবশিষ্ট ভারসাম্যহীনতা নথিভুক্ত করে, যা আপনাকে প্রযোজ্য মান বিরুদ্ধে যাচাইযোগ্য রেকর্ড প্রদান করে। ব্যবহার করুন অবশিষ্ট ভারসাম্যহীনতা ক্যালকুলেটর শুরু করার আগে অনুমোদিত সহনশীলতা খুঁজে পেতে।
Balanset-1A — আপনার সম্পূর্ণ ক্ষেত্র বিশ্লেষক এবং ভারসাম্য কিট
এই পৃষ্ঠায় সবকিছু একটি পোর্টেবল যন্ত্র দিয়ে করা হয়েছে: ব্যালানসেট-১এ। এটি একটি দ্বি-চ্যানেল গতিশীল ভারসাম্যকারী এবং কম্পন বিশ্লেষক যা FFT স্পেকট্রাম থেকে ত্রুটি নির্ণয় করে এবং যখন ভারসাম্যহীনতা নিশ্চিত হয়, কঠিন রোটার ভারসাম্য করে তাদের নিজস্ব বেয়ারিংয়ে, অপারেটিং গতিতে৩-চালু প্রভাব-সহগ পদ্ধতি ব্যবহার করে — সফ্টওয়্যার সঠিক সংশোধন ভর এবং কোণ গণনা করে এবং একটি প্রতিবেদন সংরক্ষণ করে।
সম্পূর্ণ কিটে কী আছে
€1,975 · সম্পূর্ণ কিট, স্টকে, VAT চালান
- ইন্টারফেস পরিমাপ ইউনিট (USB, 2 চ্যানেল)
- দুটি ভাইব্রেশন অ্যাক্সিলারোমিটার (4 মি ক্যাবল, 10 মি ঐচ্ছিক)
- লেজার ট্যাকোমিটার / অপ্টিক্যাল ফেজ সেন্সর (50–500 মিমি)
- সেন্সরের জন্য চৌম্বকীয় দাঁড়ানো
- ট্রায়াল & সংশোধন ওজনের জন্য ডিজিটাল স্কেল
- Windows ব্যালান্সিং এবং বিশ্লেষণ সফটওয়্যার
- প্লাস্টিক পরিবহন কেস
Full Kit
ইউনিট · 2 সেন্সর · লেজার ট্যাকোমিটার · চৌম্বক স্ট্যান্ড · ডিজিটাল স্কেল · সফ্টওয়্যার · পরিবহন কেস। বাক্স থেকে বের করে বিশ্লেষণ এবং ভারসাম্য শুরু করার জন্য প্রয়োজনীয় সবকিছু।
OEM set
ইউনিট · 2 সেন্সর · লেজার ট্যাকোমিটার · সফ্টওয়্যার। একীভূতকারীদের জন্য যারা ইতিমধ্যে একটি দাঁড়ানো, স্কেল এবং কেস আছে, বা যারা ইউনিটকে একটি ভারসাম্য মেশিনে এম্বেড করে।
| Parameter | Value |
|---|---|
| পরিমাপ চ্যানেল | 2 (সিঙ্গেল- এবং টু-প্লেন ব্যালান্সিং) |
| ভাইব্রেশন বেগ পরিসীমা | 0.05–100 মিমি/সেকেন্ড |
| ফ্রিকোয়েন্সি পরিসীমা | 5–300 Hz |
| পরিমাপ নির্ভুলতা | ±5% পূর্ণ স্কেলের |
| Method | 3-রান প্রভাব-সহগুণ (1 বা 2 প্লেন) |
| Analysis | 1× এ প্রশস্ততা এবং ফেজ, FFT স্পেকট্রাম এবং তরঙ্গরূপ, সংরক্ষিত রিপোর্ট |
| Laptop | অন্তর্ভুক্ত নয় (Windows PC, অনুরোধের উপর উপলব্ধ) |
Balanset-1A বিশ্লেষক কি দেখায়
দ্বি-চ্যানেল বিশ্লেষক সংক্ষিপ্ত বিবরণ
সামগ্রিক কম্পন স্তর, FFT স্পেকট্রাম এবং দুটি সেন্সর থেকে পর্যায় কোণ একটি Windows ল্যাপটপে একসাথে প্রদর্শিত।

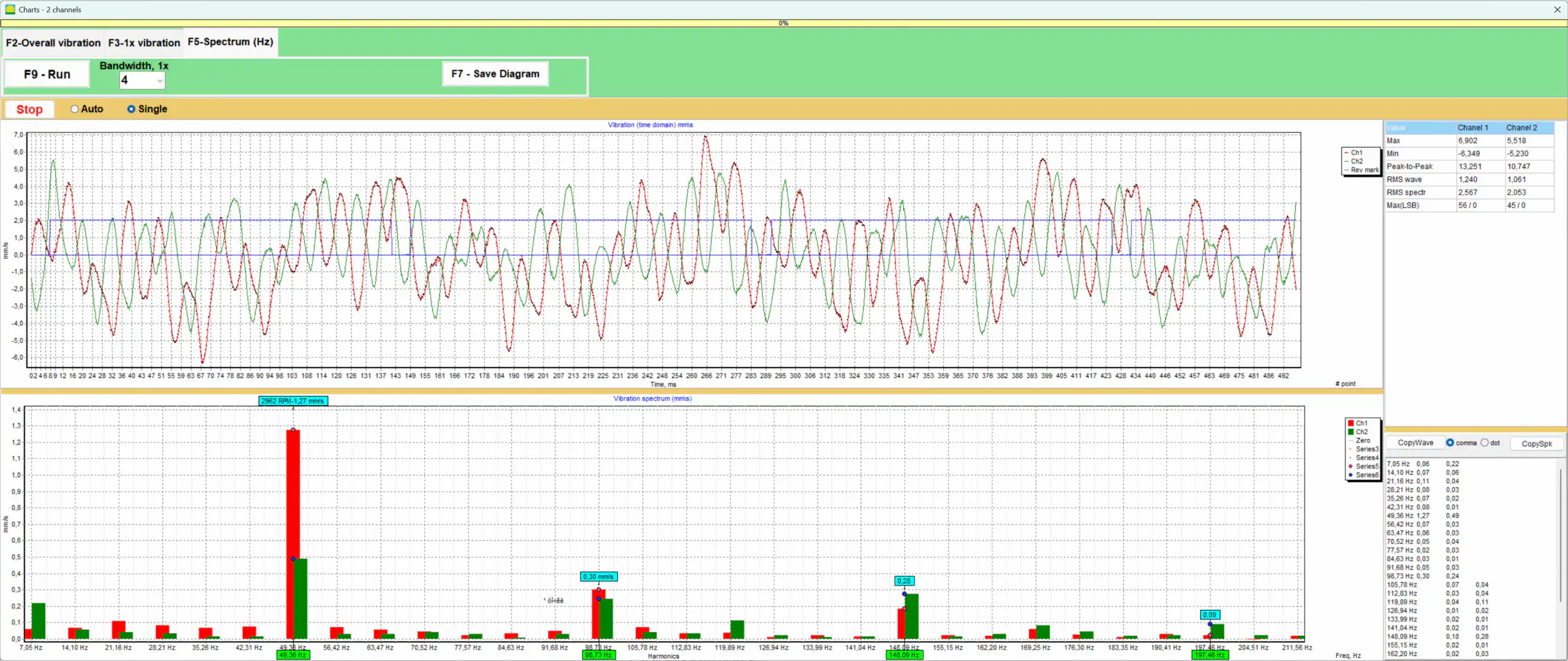

রিয়েল-টাইম FFT বর্ণালী
ফ্রিকোয়েন্সি শিখর ভারসাম্যহীনতা (প্রভাবশালী 1×) কে ভুল সারিবদ্ধতা (2×) এবং বেয়ারিং ত্রুটি সাইডব্যান্ড থেকে আলাদা করে।

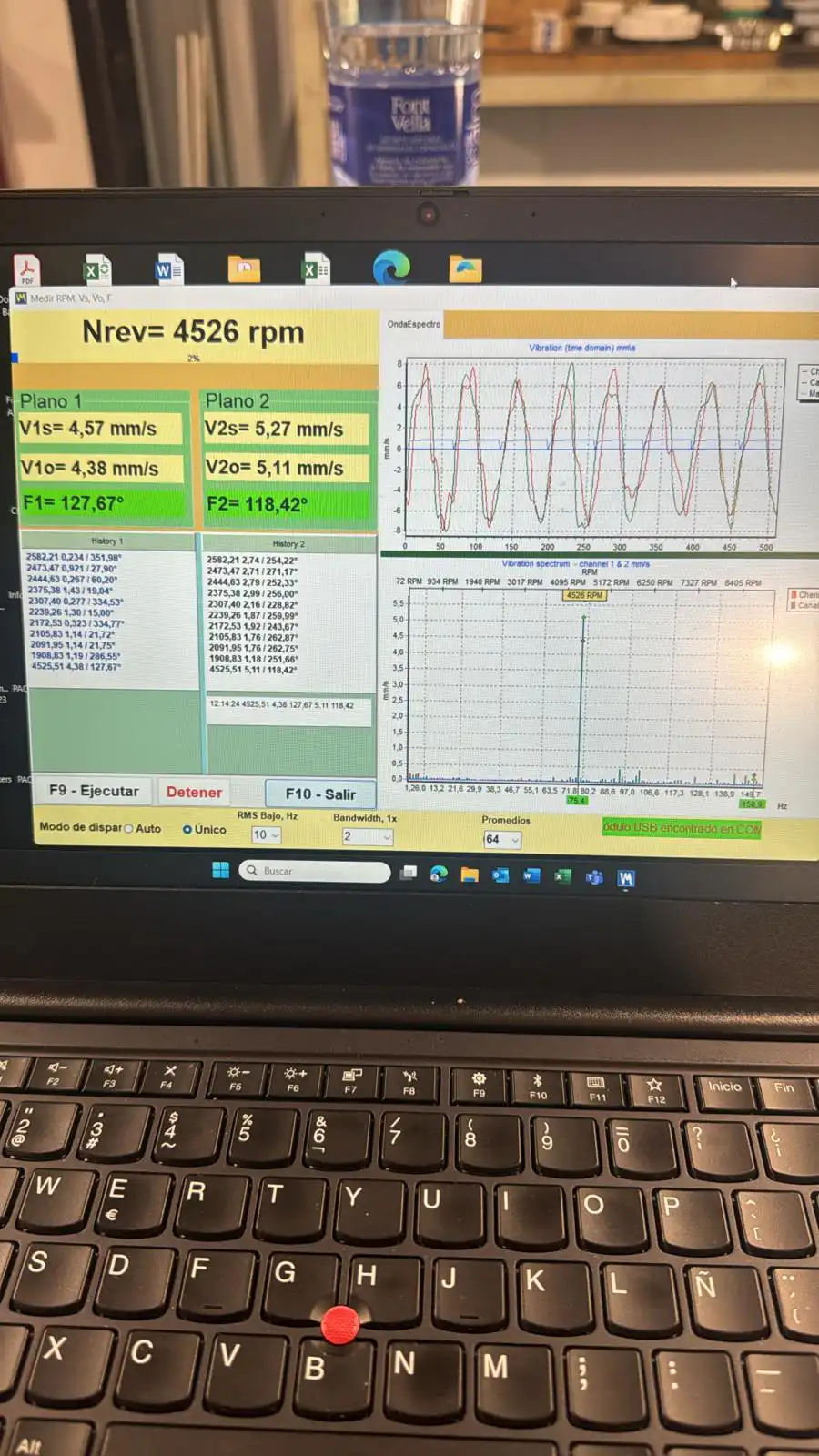

ক্ষেত্রে পরিমাপ
ICP ত্বরণমাপক এবং লেজার ট্যাকোমিটার চলমান মেশিনের বেয়ারিং হাউজিংয়ে মাউন্ট করা — কোনও মেশিন বিচ্ছিন্নকরণের প্রয়োজন নেই।
1× তে প্রশস্ততা & পর্যায়
প্রথম-ক্রম প্রসারিত এবং পর্যায় কোণ ট্যাকোমিটার রেফারেন্সের বিরুদ্ধে প্রদর্শিত — প্রভাব-সহগ ভারসাম্যের জন্য প্রয়োজনীয় ইনপুট।
ডকুমেন্টেড রিপোর্ট
ওয়েভফর্ম, FFT স্পেকট্রাম এবং সংখ্যাসূচক সারসংক্ষেপ রক্ষণাবেক্ষণ রেকর্ডের জন্য একটি মুদ্রণযোগ্য প্রতিবেদন হিসাবে রপ্তানি করা হয়।
বাস্তব পরিমাপ এবং বিশ্লেষক কেস
অ-যোগাযোগ কম্পন পরিমাপ
রৈখিক স্থানচ্যুতি সেন্সর ব্যবহার করে শ্যাফ্ট যোগাযোগ ছাড়াই আপেক্ষিক রোটর কম্পন পরিমাপ করুন — রোটারের জন্য উপযুক্ত যেখানে ত্বরণমাপক মাউন্টিং অব্যবহারিক।
বিশ্লেষক এবং ভারসাম্যকারী সংমিশ্রিত
একটি ব্যবহারিক প্রদর্শন যে কিভাবে একটি ডিভাইস একটি একক কাজে কম্পন বিশ্লেষণ এবং দুই-প্লেন ভারসাম্য কভার করে, নির্ণয় থেকে যাচাইকৃত সংশোধন পর্যন্ত।
ভারসাম্য করার আগে রোগ নির্ণয় করুন
একটি সমস্যা সমাধান গাইড এমন ক্ষেত্রে যেখানে একা ভারসাম্য কম্পন হ্রাস করে না — এবং কিভাবে FFT স্পেকট্রাম প্রকৃত মূল কারণ প্রকাশ করে।
বিনামূল্যে কম্পন ক্যালকুলেটর
কম্পন বিশ্লেষক FAQ
FFT বিশ্লেষণ ভারসাম্যহীনতাকে ভুল সারিবদ্ধতা থেকে কিভাবে আলাদা করে?
আমি কি ভারসাম্য ছাড়াই Balanset-1A কে একটি স্বতন্ত্র বিশ্লেষক হিসাবে ব্যবহার করতে পারি?
FFT কোন ফ্রিকোয়েন্সি পরিসীমা কভার করে এবং এটি বেয়ারিং ডায়াগনস্টিকসের জন্য যথেষ্ট কিনা?
আমার যন্ত্রে কি ISO 20816 প্রযোজ্য?
পর্যায় পরিমাপ কি দুই-তল ভারসাম্যের জন্য যথেষ্ট নির্ভুল?
একা ভারসাম্য কম্পনকে ঠিক করেনি যখন বিশ্লেষক কীভাবে সাহায্য করে?
প্রথমে নির্ণয় করুন — তারপর আত্মবিশ্বাসের সাথে ভারসাম্য করুন
Balanset-1A আপনাকে একটি পোর্টেবল কিটে দুই-চ্যানেল FFT বিশ্লেষক এবং দুই-সমতল ভারসাম্যকারক উভয়ই প্রদান করে। স্পেকট্রাম থেকে ত্রুটি পড়ুন, এটি উৎসে সংশোধন করুন এবং ISO 20816 এর সাথে যাচাই করুন — সবকিছু একটি একক সাইট পরিদর্শনে €1,975 এর জন্য।
