Draagbare vibrometer-balancer ArBalance

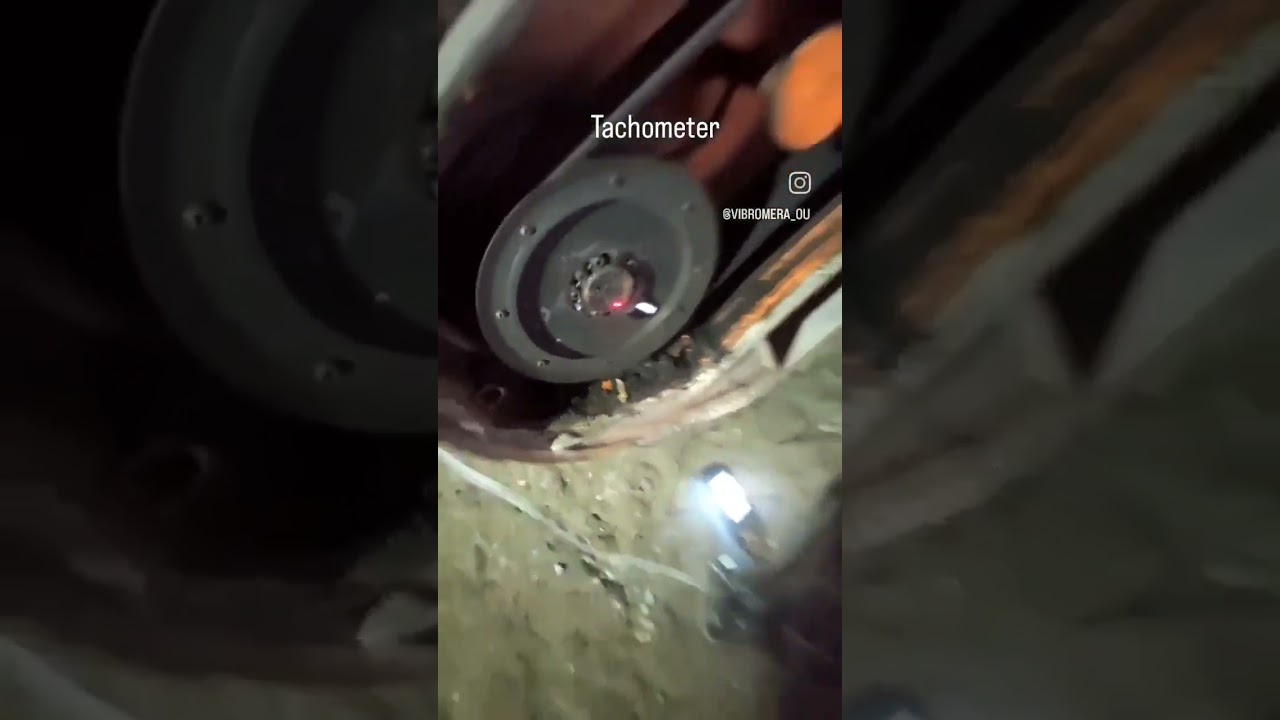

Tijdens het uitbalanceren van de Fecon-bosbouwmulcher met het FAE-hulpstuk heeft onze specialist korte filmpjes gemaakt waarin te zien is hoe de rotor balanceren proces.

ArBalance en de Balanset-1A: een gemeenschappelijk platform

In deze demonstratie wordt een draagbare trillingsanalysator Er werd gebruikgemaakt van ArBalance. De procedure volgt hetzelfde principe als balanceren met de Balanset-1A apparaat. Beide systemen maken gebruik van identieke trillingssensoren en een laser toerenteller, en hun technische kenmerken zijn vrijwel identiek. Indien nodig kan de ArBalance ook functioneren als zelfstandig trillingsmeting systeem voor industriële machines.

Een volledig autonoom veldinstrument

In tegenstelling tot systemen die op een pc worden aangesloten, werkt de ArBalance volledig autonoom. Er is geen laptop of externe stroomvoorziening nodig. De ingebouwde accu zorgt voor een ononderbroken gebruiksduur van ongeveer 10 tot 12 uur, waardoor het apparaat ideaal is voor veldbalancering en trillingsmetingen in afgelegen gebieden.

Diagnostische mogelijkheden

Het apparaat geeft trillingsgrafieken weer, golfvormen in het tijdsdomein, en volledige spectrale analyse. Deze functies helpen bij het beoordelen van de technische staat van de machine en het opsporen van onbalans, verkeerde uitlijning, of resonantie, en de onderliggende oorzaken van defecten vaststellen.

ArBalance beschikt over twee onafhankelijke trillingskanalen, waardoor trillingsmetingen kunnen worden uitgevoerd in twee vlakken tegelijk. Dit verhoogt de nauwkeurigheid en efficiëntie van dynamisch uitbalanceren van rotoren in vergelijking met systemen met één kanaal.

Het ingebouwde algoritme voor signaalverwerking zorgt voor stabiele trillingsmetingen amplitude en fase, zelfs bij achtergrondtrillingen of elektrische ruis.

Dit maakt de ArBalance-trillingsanalysator tot een betrouwbaar en veelzijdig hulpmiddel voor veldbalancering, trillingsanalyse, en spectrale diagnose van roterende apparatuur.

Belangrijkste kenmerken

• Tweekanaals trillingsmeting
• Trilling snelheid meting tot 80 mm/s RMS
• Frequentie bereik 5–1000 Hz
• FFT spectrale analyse en trillingsgrafieken
• Fasehoek meetbereik 0–360° (nauwkeurigheid ±1°)
• Ingebouwd toerenteller invoer
• – Oplaadbare batterij met lange levensduur (10–12 uur werk)

Dankzij een dergelijke combinatie van functies kunnen specialisten ter plaatse een volledige trillingsanalyse en balancering uitvoeren, zonder dat ze verbinding hoeven te maken met externe computers of stroombronnen.

Draagbare trillingsanalysator ArBalance

Trillingsanalysator ArBalance

Trillingsgrafieken en spectrale analyse
