Usawazishaji wa Turbine & Turbocharger — Mahali Pake, kwa Kasi ya Uendeshaji

Steam turbines, gas turbines, hydro runners, wind-turbine main shafts and industrial turbocharger rotors spin so fast that even micro-gram eccentricities generate destructive vibration. We balance them katika vipande vyao vya kuzunguka, kwa kasi ya uendeshaji — bila kufungua, bila kupeleka kiwandani — na kuandika matokeo dhidi ya ISO 20816 na ISO 21940-11.

Pata Balanset-1A Wauliza injiniya yetu

Kusawazisha field ya turbine na turbocharger kwa kipimo cha vibration kwenye nyumba ya bearing

In short: Turbine and industrial turbocharger rotors are balanced in place kwa kasi ya uendeshaji kwa kutumia njia ya mgawo wa ushawishi. Vihisi vya mtetemo kwenye makao ya vipande vya kuzunguka na takomita ya leza hupima ukubwa na awamu; Balanset-1A huhesabu uzito sahihi wa marekebisho na pembe kwa uso mmoja au nyuso mbili; baada ya kuweka uzito, mtetemo uliobaki huthibitishwa dhidi ya mipaka ya ukanda wa ISO 20816 kwa darasa maalum la turbine na darasa la ISO 21940-11 G kwa rotari. Mchakato wote — kutoka mwendo wa kwanza hadi matokeo yaliyoandikwa — kwa kawaida huchukua chini ya zamu moja ya kazi mahali.

Ishara kwamba turbine au turbocharger yako iko nje ya usawa

Rotari za turbine za kasi ya juu huongeza sana madhara ya kutokuwa na usawa. Ishara hizi za onyo hazifaa kamwe kupuuzwa:

Mtetemo wa shimoni 1× Kipengele kikuu cha mtetemo kwa mzunguko wa uendeshaji ni ishara ya moja kwa moja ya wigo wa kutofautiana kwa rotor na lazima ifikiriwe dhidi ya mipaka ya eneo la ISO 20816.

Ongezeko la joto la beari Mizigo ya kutofautiana kwa nguvu inasababisha joto kupita kiasi katika beari za jarida na vipande vinavyozunguka zaidi ya kiwango chao cha muundo, na kuharakisha uharibifu wa mafuta na kupunguza vipindi vya matengenezo.

Uchochezi wa resonansi ya mapembe ya usukani Mtetemo wa shimoni unaosababishwa na kutofautiana huingiliana na mstari wa mapembe ya usukani; mkutano wa mchoro wa Campbell kwenye mzunguko wa asili wa pembe unaweza kuivunja pembe.

Msuguano wa muhuri & uvujaji wa mafuta Rotor inayozunguka nje ya katikati hupunguza nafasi upande mmoja wa pete ya muhuri, na kusababisha alama za msuguano kwenye muhuri wa labirinto au kaboni na kuruhusu mafuta au mvuke kutoroka.

Kusimama kwa uzito wa mtetemo kupita kiasi Mifumo ya kisasa ya ulinzi wa turbine husimamisha kitengo wakati mtetemo unazidi kiwango cha Eneo D cha ISO 20816. Kusimama mara kwa mara huku mashine ikiwa na afya njema kwa kawaida kunatokana na mkusanyiko wa polepole wa kutofautiana.

Mtetemo mkubwa baada ya matengenezo Kubadilisha mapembe, kusafisha au kuunganisha tena hubadilisha usambazaji wa wingi na lazima ufuatwe na ukaguzi wa usawazishaji kabla ya kurudishwa katika huduma.

Kwa nini turbine hupoteza usawaziko — na gharama zake

Rotor za turbine hufanya kazi kwa mzunguko ambapo zinajibu kama miili inayoweza kupinda badala ya misa ngumu — zinapinda kidogo chini ya uzito wao wenyewe na chini ya mzigo wa aerodinamiki, kwa hivyo kituo cha wingi kinabadilika kati ya hali. Kutofautiana hukusanyika kupitia mmomonyoko wa mapembe na mkusanyiko wa mashapo katika turbine za mvuke na gesi, uharibifu wa kaviteisheni katika viungo vya hydrauliki, ice accretion kwenye mapembe ya turbine za upepo, na seal wear ambayo hubadilisha wingi unaozunguka. Katika vifaa vya turbocharger, mashapo ya kaboni na masizi kwenye gurudumu la turbine ni sababu kuu na yanaweza kukua ndani ya maelfu ya masaa ya uendeshaji.

Gharama ya kutopuuza usawa mbaya wa turbine inaendelea mbali zaidi ya kubadilisha beari: kushindwa kwa uchovu wa mzingo kunalazimisha ukarabati mrefu, msuguano wa mihuri unahitaji utengenezaji upya wa usahihi, na kuacha kwa lazima mara moja kwenye mtambo wa nguvu wa msingi kunaweza kuigharimu mara nyingi ya bajeti yote ya matengenezo ya mwaka. Upimaji wa mtetemo wa uwanjani dhidi ya familia ya ISO 20816 unawapa waendeshaji data ya lengo inayohitajika kuamua kati ya uingiliaji wa haraka na uendeshaji unaofuatiliwa unaoendelea — tofauti kati ya marekebisho yaliyopangwa na kuzima kwa ghafla.

×10maisha ya kuingia wakati vibration imepunguzwa nusu

−70%kupungua kwa mtetemo kwa kawaida baada ya kusawazisha

2nyuso za kusawazishwa katika ziara moja

<1 shiftmuda wa kawaida wa kazi ya uwanjani

Kwa nini kupunguza vibrations mara mbili kupasulia maisha ya kumimina

ISO 281 inabainisha maisha ya kadar ya lagerumeni zinazogaragara kama L₁₀ = (C/P)^p, ambapo P ni mzigo wa nguvu unaobebwa na beari na kiashiria p = 3 kwa beari za mpira na 10/3 kwa beari za roller. Usawa mbaya uliobaki is mzigo huo wa mzunguko P, na amplitude ya mtetemo unaufuatilia moja kwa moja — kwa hivyo kupunguza mtetemo kwa nusu kunagawanya P kwa nusu na kuzidisha maisha ya beari mara 2^p: about 8× kwa vipira na ~10× kwa gurudumu la silinda (2^10/3 ≈ 10). Endesha namba zako mwenyewe katika kikokotoo cha maisha ya kupiga.

Jinsi tunavyosawazisha turbine au turbocharger — hatua kwa hatua

Usawazishaji wa uwanjani kwa kutumia Balanset-1A unafuata mbinu ya mgawo wa ushawishi — utaratibu huo huo unaoaweza kutekeleza mwenyewe na kifaa. Mahitaji ya usahihi kwa turbine ni magumu zaidi na itifaki za usalama ni za kuhitajika zaidi kuliko kwa rotors nyingi nyingine:

Pima kiwango cha mwanzo. Vipimo vya mtetemo vimewekwa kwenye vifuniko vya beari au nguzo; tachomita ya leza inakamata pembe ya awamu ya shimu. Mzunguko wa kasi thabiti unarekodia amplitude ya mtetemo na awamu kwa kila uso wa kipimo na kuanzisha nafasi ya ukanda wa ISO 20816.
Ongeza uzani wa jaribio. Uzito wa majaribio uliotengenezwa kwa usahihi umewekwa katika nafasi inayojulikana ya radial kwenye uso wa kusawazisha — kwa kawaida groov ya mzunguko wa boliti au mfuko wa ncha ya mzingo. Rotor inazunguka tena kwa kasi ile ile ili chombo kikamata majibu ya mfumo.
Acha kifaa kihesabu. Balanset-1A inatumia matrix ya mgawo wa ushawishi kuamua uzito sahihi wa marekebisho na nafasi ya pembe kwa kila uso, ikilenga daraja la ISO 21940-11 G-grade gumu zaidi linaloruhusiwa na jiometri ya rotor.
Weka uzito wa marekebisho. Uzito wa marekebisho umewekwa katika nafasi iliyohesabiwa na uzito wa majaribio unaondolewa. Mabadiliko ya uzito wa jumla yanarekodiwa kwa ajili ya nyaraka za OEM na ufuatiliaji.
Thibitisha dhidi ya ISO 20816. Mzunguko wa mwisho kwa kasi ya uendeshaji unathibitisha RMS ya broadband na amplitude ya usawazishano wa 1× ziko ndani ya ukanda unaokubalika wa ISO 20816. Matokeo yamehifadhiwa kwenye ripoti ya kazi.

Kinachosawazisha

Rotors za turbine za mvuke za viwanda (back-pressure na condensing)
Sehemu za nguvu za turbine ya gesi na magurudumu ya compressor
Vifaa vya kuzunguka vya hydroelectric Francis, Kaplan na Pelton
Mifumo ya shimu kuu ya turbine za upepo
Industrial turbocharger turbine and compressor wheels (running speeds up to ≈60 000 RPM)
Rotors za micro-turbine na expander za ORC
Impeller za turbo-blower na compressor za kasi ya juu
Rotors za majaribio za turbine za axial na radial

Uvumilivu & viwango — familia ya ISO 20816

ISO 20816 ni kiwango cha sehemu nyingi cha msingi cha kutathmini mtetemo wa mitambo kwa kupima kwenye sehemu zisizozunguka (makao ya beari, msingi). Kila sehemu inashughulikia darasa maalum la turbine na inafafanua maeneo manne ya ukali (A–D) ya kasi ya RMS ya broadband au uhamishaji:

ISO 20816-2 — Turbine za mvuke za nchi kavu na jenereta zinazozidi 50 MW. Viwango vya maeneo A/B kwa kawaida ni 2.3 na 4.5 mm/s RMS; Eneo D (kusimamisha) kwa kawaida ni 7.1 mm/s.
ISO 20816-4 — Turbine za gesi zenye nguvu zinazozidi 3 MW, ikiwemo vitengo vya aeroderivative vya viwandani. Huweka mipaka tofauti kwa mtetemo wa makao ya beari na uhamishaji wa jamaa wa shimba.
ISO 20816-5 — Mashine za majimaji (pampu na turbine) katika mitambo ya nishati, ikiwemo runners za Francis, Kaplan na Pelton. Maeneo ya mtetemo yanazingatia msisimko wa majimaji pamoja na kutowiana kwa mitambo.
ISO 20816-21 — Turbine za upepo za pwani na baharini. Inashughulikia mtetemo wa beari kuu, kisanduku cha gia na jenereta unaopimwa wakati wa uendeshaji wa kawaida.

Uvumilivu wa kusawazisha rotor kwa aina zote za turbine unatolewa na ISO 21940-11 viwango vya G. Turbine za kasi ya juu kwa kawaida zinahitaji G 1.0 or G 2.5. ISO 21940-11 lists turbochargers at G 6.3 among its general rotor examples and provides the G-grade calculation framework; specific turbocharger tolerances are usually set by the OEM and may be stricter than the generic ISO examples. Our Balanset-1A measurements give you the data to demonstrate compliance with both the vibration acceptance limits of ISO 20816 and the residual-unbalance limits of ISO 21940-11 in a single on-site session.

Kwa usalama wa resonance ya mzigo, makutano ya kasi muhimu yanawekwa ramani kwa kutumia mbinu ya mchoro wa Campbell; zana yetu ya kikokotoo cha mzunguko wa mzigo wa turbine inakuruhusu kuangalia kama mzunguko wowote wa asili wa mzigo unaangukia ndani ya anuwai ya kasi ya uendeshaji kabla ya kuweka au baada ya kubadilisha mizigo.

Balanset-1A — seti yako kamili ya kusawazisha turbine mahali pa matumizi

Kila kitu kwenye ukurasa huu kinafanywa kwa kwa njia ya chombo kimoja kinachobebeka: Balancet-1A. Ni kisawazishaji cha nguvu chenye njia mbili na kichanganuzi cha mtetemo kinachosawazisha rotors za turbine na turbocharger katika kubakia kwao, kwa kasi ya kufanya kazi, using the 3-run influence-coefficient method — the software calculates the exact correction mass and angle and saves a report. Its vibration channel covers 5–1000 Hz, which corresponds to 1× running speeds of roughly 300–60 000 RPM (best accuracy up to ≈33 000 RPM / 550 Hz); automotive-style turbocharger wheels spinning at 100 000–300 000 RPM lie outside this range and require specialized high-speed balancing equipment.

Kiti kamili cha Balanset-1A cha balancing na sensorer, tachometer ya laser, kipimo na kesi

Kilichomo katika Seti Kamili

€1,975 · Kit Kamili, imezingatiwa, invoice ya VAT

Kitengo cha kipimo cha kiolesura (USB, njia 2)
Vikongeza vibration mbili (kebo cha m 4 , 10 m inayoonekana)
Tasomita ya laser / sensori ya awamu ya macho (50–500 mm)
Usikivu wa sumaku kwa ajili ya sensorer
Mizani ya kidijitali kwa uzani wa majaribio na marekebisho
Programu ya usambazaji na uchambuzi wa Windows
Sanduku la usafiri la plastiki

Angalia Balanset-1A Wauliza injiniya yetu

Recommended

Full Kit

Unit · 2 sensors · laser tachometer · magnetic stand · digital scale · software · transport case. Everything needed to start balancing turbines out of the box.

OEM

OEM set

Unit · 2 sensors · laser tachometer · software. For integrators who already have a stand, scale and case, or who embed the unit into a balancing machine.

Vipimo muhimu vya kiufundi
Parameter	Value
Chaneli za kipimo	2 (kusawazisha kwa uso mmoja na nyuso mbili)
Safu ya kasi ya vibration	0.2–80 mm/s RMS
Safu ya masafa	5–1000 Hz (≤10% amplitude error above 550 Hz)
Usahihi wa kipimo	±5% ya kiwango kamili
Method	Mgawo wa ushawishi wa kukimbia 3 (uso 1 au nyuso 2)
Analysis	Amplitudo & awamu kwa 1×, wigo wa FFT & mawimbi, ripoti zilizohifadhiwa
Laptop	Haijajumuishwa (Kompyuta ya Windows, inayopatikana kwa ombi)

✓ In stock✓ DHL Portugal €35✓ DHL duniani kote €110✓ Dhamana ya miaka 2✓ VAT invoice✓ Msaada wa Injini

Usawazishaji wa turbine & turbocharger mahali pa kufanyia kazi

Rotor ya turbocharger iliyoandaliwa kwa usawazishaji wa hali halisi kwa kutumia Balanset-1A

Rotor kwenye mpangilio wa usawazishaji

Rotor ya turbo ya kasi ya juu iliyowekwa vipande kwa usawazishaji wa nyuso mbili mahali pa kufanyia kazi kwa kutumia Balanset-1A.

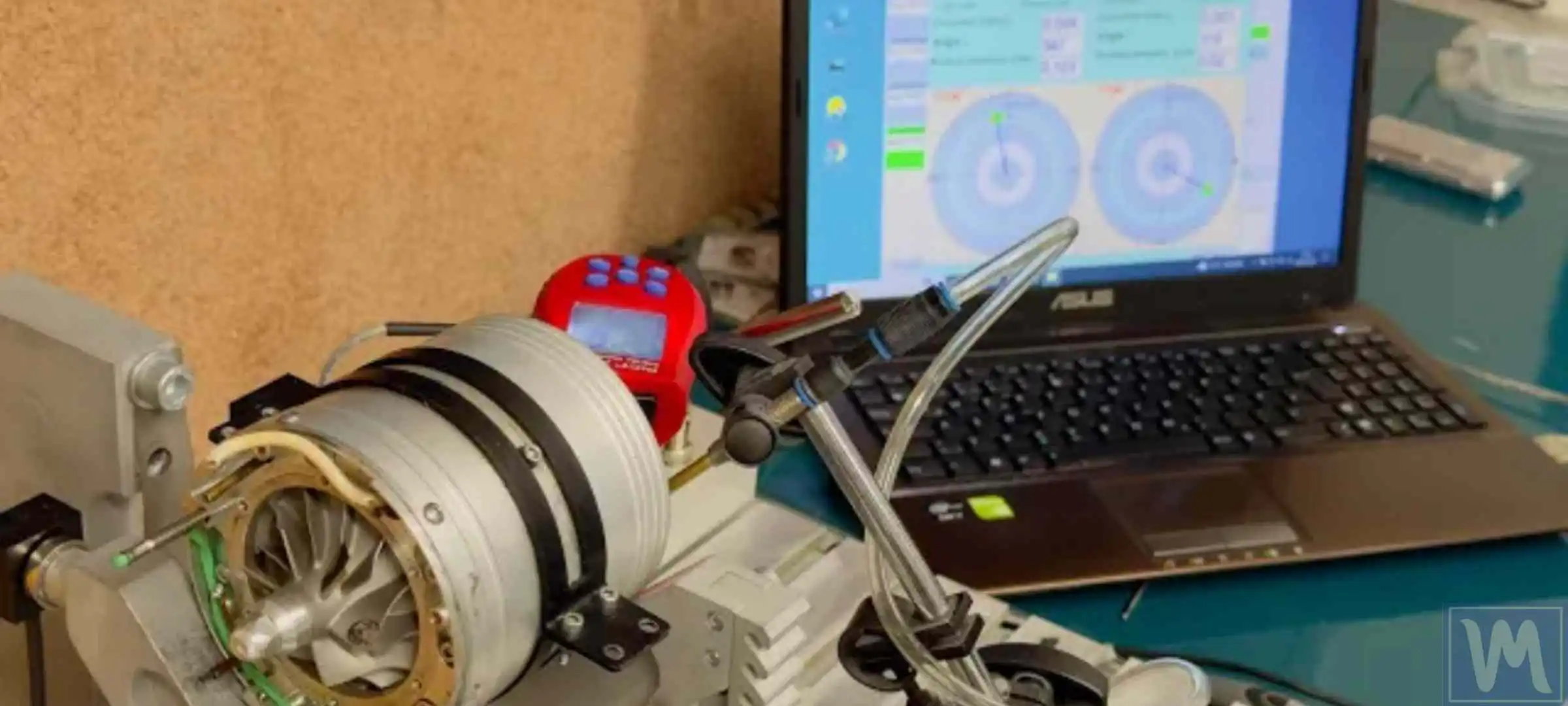

Upimaji wa mtetemo wa rotor ya turbine kwenye nyumba ya beari

Kipimo cha mtetemo kwenye beari

Sensori na tasomita ya laser kwenye beari zinakamata amplitudo ya 1× na awamu kwa kasi ya uendeshaji.

Usawazishaji mahali pa kufanyia kazi dhidi ya mashine ya usawazishaji — ni ipi inayofaa?

Ulinganisho: usawazishaji wa ndani ya mfumo dhidi ya mashine ya usawazishaji ya karakana
Criterion	Equilibrium ya uwanja (Balanset-1A)	Mashine ya usawazishaji ya karakana
Inahitajika kuondoa rotor	Hapana — inasawazishwa mahali ilipo	Ndiyo — kuondolewa kikamilifu
Hali halisi za uendeshaji	Ndiyo — kasi halisi, beari halisi	Hapana — kasi ya chini, vishikizo tofauti
Downtime	Masaa hadi zamu moja	Days to weeks
Athari za rotor laini zimezingatiwa	Ndiyo — mwongozo wa kuinama kwa kasi umejumuishwa	Haijumuishwa kwa uendeshaji wa karakana kwa kasi ndogo
Uthibitishaji wa mtetemo wa ISO 20816	Imejengwa ndani ya utaratibu	Hatua tofauti baada ya kufunga tena
Urekebishaji katika nyuso mbili	Ndiyo (nyuso zote mbili kwa wakati mmoja)	Yes
Inabebeka — mahali popote	Ndiyo — inafaa kwenye mfuko wa kubeba	Karakana ya kudumu pekee
Gharama ya kawaida kwa kazi moja	Ndogo (hakuna usafirishaji, hakuna kreneni)	Kubwa (vifaa vya usafirishaji + muda wa karakana)

Vikokotoo vya turbine bila malipo

Mtetemo wa turbine ya mvuke ISO 20816-2 Mtetemo wa turbine ya gesi ISO 20816-4 Mtetemo wa mashine ya maji ISO 20816-5 Mtetemo wa turbine ya upepo ISO 20816-21 Mzunguko wa msumari wa turbine (Campbell) Kutokuwa na usawa saibu (ISO 1940) Kikokotoo cha maisha ya kumimina

Maswali ya kawaida kuhusu usawazishaji wa turbine

Je, rotor ya turbine inaweza kusawazishwa mahali ilipo, au inahitaji mashine ya kusawazisha?

Rotors nyingi za turbine za viwandani zinaweza kusawazishwa mahali zilipo kwa kutumia njia ya mgawo wa ushawishi. Usawazishaji wa hali halisi unafanyika kwa kasi ya uendeshaji na hali halisi za beari, ambayo mara nyingi inawakilisha zaidi kuliko usawazishaji wa karakana kwa kasi ya chini kwenye viunga tofauti. Balanset-1A inashughulikia mahesabu ya nyuso mbili na hutoa matokeo yanayotii viwango vya ISO. Kwa rotors za kasi ya juu sana zinazozidi mita mia kadhaa kwa sekunde kwenye ncha, usawazishaji wa ziada wa kasi ya chini katika shimo la utupu unaweza pia kuhitajika — lakini usawazishaji wa kina baada ya ufungaji ni utaratibu wa kawaida.

Ni sehemu gani ya ISO 20816 inayotumika kwa turbine yangu?

Tumia ISO 20816-2 kwa turbine kubwa za mvuke za nchi kavu na jenereta zinazozidi MW 50. ISO 20816-4 inashughulikia turbine za gesi za viwandani zinazozidi MW 3. ISO 20816-5 inatumika kwa turbine za maji na pump-turbines katika mitambo ya nguvu. ISO 20816-21 inasimamia mtetemo wa mfumo wa uendeshaji wa turbine za upepo. Kwa mashine ndogo ambazo hazikushughulikiwa moja kwa moja, ISO 20816-3 (mashine za viwandani kW 15–300) au ISO 20816-1 (kwa ujumla) hutoa mfumo wa kumbukumbu. Vikokotoo vyetu vitano vinatekeleza viwango vya ukanda wa kila sehemu moja kwa moja.

Daraja gani la usawazishaji linahitajika kwa turbocharger?

ISO 21940-11 lists turbochargers at G 6.3 among its general rotor examples and provides the calculation framework; the actual tolerance for automotive-style wheels spinning at 100 000–300 000 RPM is set by the OEM and is usually much stricter than the generic ISO examples — balancing at such speeds also requires specialized high-speed equipment. Industrial turbochargers running at lower speeds are commonly balanced to G 1.0 or G 2.5. The kikokotoo cha kutokuwa na usawa wa kinzani inabadilisha uzito na kasi ya rotor yako hadi ruhusa halisi katika g·mm kwa daraja lolote la G.

Turbine yangu inasimama kwa ajili ya mtetemo mkubwa baada ya kila ukarabati mkubwa — kwa nini?

Ufungaji upya baada ya ukarabati karibu kila wakati hupelekea mabadiliko ya kituo cha uzito wa rotor kwa sababu mapande ya kubadilishwa, mfumo mpya wa kuzuia uvujaji na boliti zilizofungwa upya hubadilisha hali ya usawazishaji. Ukaguzi wa usawazishaji — na marekebisho ikiwa yanahitajika — ni hatua ya lazima ya uanzishaji baada ya ukarabati wowote mkubwa wa turbine, si ziada ya hiari. Mipaka ya ukanda wa ISO 20816 inakupa kigezo wazi cha kukubalika kabla ya kurudi kazini.

Je, Balanset-1A inaweza kupima mtetemo wa nyumba ya beari kulingana na ISO 20816?

Ndiyo. Balanset-1A inarekodia mtetemo katika mm/s RMS, ambayo ndiyo kiasi kinachotumika na ISO 20816 kwa uainishaji wa ukanda kwenye nyumba za beari. Weka sensori ya mtetemo kwenye nyumba ya beari, endesha mashine kwa kasi ya kawaida ya uendeshaji na soma matokeo dhidi ya jedwali la ukanda la sehemu husika — au tumia moja ya vikokotoo vitano vya turbine kwenye ukurasa huu kufanya ulinganisho kiotomatiki.

Ninajuaje kama nisawazishe katika uso mmoja au nyuso mbili?

Rotors ambazo urefu wa mhimili ni chini ya nusu ya kipenyo (zinazofanana na diski) kwa kawaida husawazishwa katika uso mmoja. Rotors ndefu zaidi — turbine nyingi, compressors za hatua nyingi na vifaa vya turbocharger vyenye magurudumu ya turbine na compressor — zinahitaji marekebisho ya nyuso mbili ili kuondoa usawa mbaya wa tuli na wa kina. Balanset-1A inasaidia hali zote mbili; chagua nyuso mbili ikiwa unaona awamu ya mtetemo inatofautiana sana kati ya nafasi mbili za beari.

Jifunze nadharia

Kusawazisha shamba Kiwango cha ubora wa kusawazisha Kusawazisha kwa utofauti Mwangwi wa msumari Kutofautiana kwa sehemu Kusawazisha kwa nyuso mbili

Tathmini na sawazisha turbine yako — kulingana na kiwango cha ISO

Balanset-1A hupima mtetemo wa nyumba ya beari kulingana na ISO 20816 na hufanya usawazishaji wa nyuso mbili mahali ilipo kulingana na ISO 21940-11 — ikukupa utambuzi na marekebisho katika chombo kimoja kinachobebwa, chenye matokeo yaliyoandikwa kwa kila kazi.
