Metode Koefisien Pengaruh untuk Penyeimbangan Lapangan
Sebuah koefisien pengaruh adalah vektor kompleks — yang memiliki amplitudo dan fase sudut — yang menggambarkan bagaimana sistem rotor merespons suatu ketidakseimbangan. Hal ini menggambarkan perubahan dalam getaran pada satu titik pengukuran yang diperoleh dengan menjumlahkan nilai yang diketahui berat uji coba di satu lokasi di sebuah bidang koreksi. Singkatnya, koefisien tersebut menyatakan: “untuk beban uji sebesar ini, yang diletakkan pada sudut ini, getaran pada bantalan bergeser sejauh ini dan ke arah ini.” Pasangan angka tunggal itulah yang menjadi inti dari teknologi modern penyeimbangan lapangan.
Keunggulan utamanya adalah memungkinkan Anda menyeimbangkan mesin dengan akurat without dengan memahami sifat-sifat fisik rotor — massa, kekakuan, atau redaman. Anda mengukur responsnya dan membiarkannya mewakili seluruh sistem.
1. Definisi: Apa yang Diwakili oleh Koefisien Pengaruh
Getaran yang disebabkan oleh ketidakseimbangan bersifat vektor: getaran tersebut memiliki besar (sejauh mana bantalan bergerak) dan arah (posisi sudut puncak getaran relatif terhadap poros, yang ditentukan oleh sebuah takometer (getaran). Ketidakseimbangan, demikian pula, merupakan vektor — suatu massa pada suatu jari-jari dan sudut tertentu. Koefisien pengaruh hanyalah perbandingan di antara keduanya, yaitu respons per satuan ketidakseimbangan yang diterapkan, yang dinyatakan dalam satuan seperti mm/s per gram pada jari-jari tertentu. Karena merupakan perbandingan antara dua vektor, maka koefisien tersebut sendiri merupakan vektor, dan oleh karena itu seluruh perhitungan penyeimbangan penjumlahan vektor dan pembagian, bukan perhitungan skalar biasa.
2. Mengapa Metode Ini Begitu Efektif
Keunggulan pendekatan ini terletak pada cara memandang mesin sebagai “kotak hitam.” Alih-alih mencoba membuat model rotor secara teoritis, pendekatan ini melakukan uji praktis untuk mengukur respons unik sistem itu sendiri. Manfaatnya pun langsung terlihat:
- Akurasi tinggi: Fitur ini menggabungkan semua efek dinamis di dunia nyata secara bersamaan — kekakuan bantalan, kelenturan struktur penyangga, perilaku fondasi, dan kekuatan aerodinamis — karena semua hal tersebut sudah diperhitungkan dalam tanggapan yang diberikan.
- Keserbagunaan: hal ini berlaku sama untuk bidang tunggal and complex multi-plane masalah, di kedua kaku dan fleksibel rotors.
- Tidak perlu dibongkar: Ini merupakan standar untuk pekerjaan di lokasi, yaitu menyeimbangkan mesin dalam kondisi terpasang di bawah beban, kecepatan, dan suhu operasional yang sebenarnya — kondisi di mana mesin tersebut benar-benar beroperasi.
3. Prosedur Satu Bidang, Langkah demi Langkah
Untuk analisis keseimbangan satu bidang, metode ini mengikuti urutan yang jelas dan logis. Setiap perhitungan menghasilkan satu vektor getaran, dan koefisiennya diperoleh dari selisih di antara keduanya.
- Percobaan pertama (Percobaan 1): Pada kondisi operasi normal mesin, ukur vektor getaran awal — amplitudo A₁ dan fase P₁ — pada bantalan. Ini merupakan respons terhadap ketidakseimbangan awal, sebut saja O.
- Lari uji coba (Lari 2): Matikan mesin dan pasang beban uji T yang diketahui pada posisi sudut yang diketahui, misalnya 0°, pada bidang koreksi.
- Ukur respons yang baru: mulai ulang dan baca vektor baru, amplitudo A₂ dan fase P₂. Ini adalah penjumlahan vektor dari ketidakseimbangan awal ditambah pengaruh beban uji, O + T.
- Cari kembaliannya: Alat tersebut melakukan pengurangan vektor A₂ − A₁ untuk mengisolasi vektor yang disebabkan oleh beban uji saja, Teffect.
- Hitung koefisien (α): bagilah pengaruh bobot percobaan dengan bobot percobaan itu sendiri — α = Teffect / T — memberikan respons per satuan ketidakseimbangan.
- Hitung koreksinya: Untuk menghilangkan getaran awal, Anda memerlukan beban yang efeknya tepat sebesar −A₁, sehingga beban yang diperlukan koreksi berat adalah W = −A₁ / α.
- Instal dan periksa: lepaskan beban uji, terapkan koreksi yang telah dihitung, lalu jalankan kembali untuk memastikan getaran telah berkurang hingga mencapai tingkat yang dapat diterima.
Seluruh proses tersebut hanya terdiri dari tiga vektor dan dua operasi: pengurangan untuk menentukan efek percobaan, pembagian untuk menentukan koefisien, lalu membagi getaran yang tidak diinginkan dengan koefisien tersebut untuk menentukan solusinya.
Perhitungan vektor mudah salah jika dilakukan secara manual, sehingga kebanyakan insinyur membiarkan perangkat lunak yang melakukannya. Kami Kalkulator Koefisien Pengaruh menjelaskan kasus satu bidang secara rinci untuk Anda, dan Kalkulator Berat Uji Coba membantu menentukan massa uji coba awal yang wajar sehingga Putaran 2 menghasilkan perubahan yang jelas dan dapat diukur tanpa membebani rotor secara berlebihan.
4. Penyeimbangan Multi-Bidang
Prinsip yang sama berlaku untuk dua bidang dan seterusnya, meskipun rumus-rumusnya menjadi lebih rumit. Untuk sebuah timbangan dua lengan alat tersebut menentukan four koefisien pengaruh — pengaruh beban pada bidang 1 terhadap masing-masing dari kedua bantalan, serta pengaruh beban pada bidang 2 terhadap masing-masing bantalan — yang menggambarkan interaksi silang antara kedua bidang. Selanjutnya, metode ini memecahkan sekumpulan persamaan vektor simultan untuk menentukan massa dan sudut yang tepat untuk kedua bidang secara bersamaan. Inilah yang memungkinkan teknik ini untuk menangani ketidakseimbangan dinamis (pasangan) dan, pada dasarnya, hampir semua mesin berputar. Untuk rotor fleksibel yang melengkung saat melewati satu atau lebih kecepatan kritis, konsep ini diperluas lebih lanjut ke penyeimbangan modal, di mana koefisien diukur untuk setiap mode yang signifikan.
5. Kondisi Praktis dan Kendala
Metode ini didasarkan pada satu asumsi utama — bahwa sistem tersebut linear dan stabil, sehingga koefisien yang diukur hari ini tetap berlaku besok. Berikut ini beberapa hal praktis yang perlu diperhatikan:
- Kecepatan yang dapat diulang: Koefisien tersebut bergantung pada kecepatan. Setiap pengujian harus dilakukan pada putaran per menit (RPM) yang sama, terutama di dekat kecepatan kritis di mana responsnya berubah secara drastis.
- Respons uji coba yang bersih: Nilai uji harus cukup mengubah getaran agar pengukuran dapat dilakukan secara andal; jika nilainya terlalu kecil, selisih A₂ − A₁ akan tertutupi oleh gangguan.
- Kondisi stabil: perubahan suhu, beban, atau kelonggaran menggeser koefisien sebenarnya dan merusak hasil — pastikan tidak ada kesalahan semacam itu sebelum melakukan penyeimbangan.

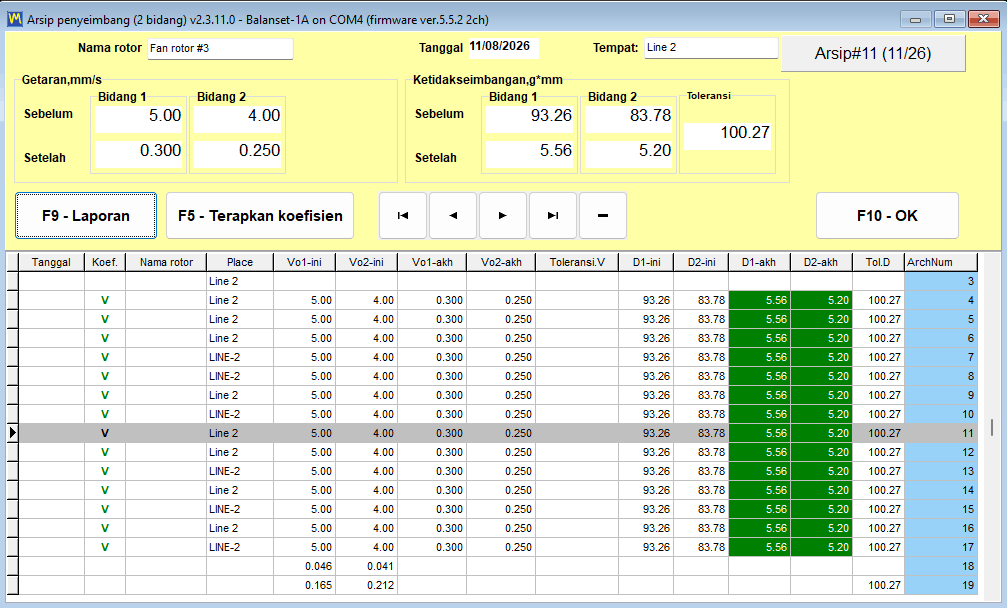

- Koefisien yang disimpan: Setelah diketahui untuk suatu mesin tertentu, koefisien tersebut dapat digunakan kembali untuk mempercepat keseimbangan trim tanpa uji coba ulang, yang menjadi dasar penyeimbangan satu kali putaran pada rotor produksi.
Di lapangan, semua ini terjadi di dalam sebuah alat analisis portabel dua saluran. Alat tersebut Keseimbangan-1a mengukur amplitudo dan fase 1× pada setiap pengujian, menghitung koefisien pengaruh secara otomatis, menghitung koreksi satu atau dua bidang, dan kemudian memverifikasi ketidakseimbangan sisa sesuai dengan kelas ISO 21940-11 yang dipilih — sehingga teori di atas dapat diimplementasikan menjadi beberapa langkah terarah di lapangan.
