Методът на коефициента на влияние за балансиране на полето
Един коефициент на влияние е вектор с комплексна стойност — притежаващ както амплитуда, така и фаза ъгъл — който описва как роторната система реагира на известно дисбаланс. Тя отразява промяната в вибрация в една измервателна точка, получена чрез добавяне на известна пробно тегло на едно място на корекционна равнина. Казано по-просто, коефициентът показва: „при тегло на пробния образец с тези размери, поставен под този ъгъл, вибрацията на лагера се измества с толкова и в тази посока.“ Тази единствена двойка числа е двигателят на съвременната балансиране на полето.
Най-голямото му предимство е, че ви позволява да балансирате машината с висока точност without като се познават физическите свойства на ротора — неговата маса, твърдост или амортизация. Измервате отговора и го приемате като показател за цялата система.
1. Определение: Какво представлява коефициентът на влияние
Вибрацията, причинена от дисбаланс, е вектор: тя има величина (колко се движи лагерът) и посока (ъгловото положение на пика спрямо вала, фиксирано от тахометър (импулс). Небалансът също е вектор — маса, разположена на определен радиус и под определен ъгъл. Коефициентът на въздействие е просто съотношението между тях — реакцията на единица приложен небаланс, изразена в единици като мм/с на грам при даден радиус. Тъй като това е съотношение между два вектора, то само по себе си е вектор, и следователно цялата аритметика на балансирането е събиране на вектори и деление, а не обикновена скаларна математика.
2. Защо методът е толкова ефективен
Силата на този подход се състои в това, че той разглежда машината като „черна кутия“. Вместо да се опитва да моделира ротора теоретично, той провежда практически тест, за да измери уникалната реакция на самата система. Предимствата произтичат пряко от това:
- Висока точност: той отчита едновременно всички динамични ефекти в реалните условия — твърдостта на лагерите, гъвкавостта на носещата конструкция, поведението на фундамента и аеродинамични сили — защото всички те вече са отчетени в измерената реакция.
- Многофункционалност: това важи в еднаква степен за едноплоскостен and complex multi-plane проблеми, и от двете страни твърд и гъвкав rotors.
- Без разглобяване: Това е стандартът за работа на място, при който машината се балансира в монтирано състояние при реални работни натоварвания, скорости и температури — т.е. в състоянието, в което тя действително работи.
3. Процедурата с една равнина, стъпка по стъпка
При едноравнинния баланс методът следва ясна и логична последователност. Всяко измерване дава един вектор на вибрациите, а коефициентът се получава от разликата между тях.
- Първо изпълнение (Изпълнение 1): при нормални работни условия на машината измерете началния вектор на вибрациите — амплитуда A₁ и фаза P₁ — в лагера. Това е реакцията на първоначалния дисбаланс, нека го наречем O.
- Тестово каране с пълно натоварване (Каране 2): Спрете машината и закрепете тежест с известно тегло Т в известно ъглово положение, например 0°, върху равнината на корекция.
- Измерете новия отговор: рестартирайте и отчетете новия вектор, амплитудата A₂ и фазата P₂. Това е векторната сума от първоначалния дисбаланс и ефекта от пробното тегло, O + T.
- Намери разликата: уредът извършва векторно изваждане A₂ − A₁, за да изолира вектора, дължащ се единствено на пробното тегло Teffect.
- Изчислете коефициента (α): разделете ефекта от пробното тегло на самото пробно тегло — α = Teffect / T — като дава отговора на единица дисбаланс.
- Изчислете корекцията: за да неутрализирате първоначалната вибрация, е необходимо тегло, чийто ефект е точно −A₁, така че необходимото корекционно тегло е W = −A₁ / α.
- Инсталирайте и проверете: премахнете тежестта за изпитване, приложете изчислената корекция и стартирайте отново, за да се уверите, че вибрациите са спаднали до приемливо ниво.
Цялата процедура се състои само от три вектора и две операции: изваждане, за да се определи ефектът на експеримента, деление, за да се намери коефициентът, и след това деление на нежеланата вибрация с този коефициент, за да се намери решението.
При ръчното изчисляване на векторни операции лесно се допускат грешки, затова повечето инженери оставят тази задача на софтуера. Нашият Калкулатор на коефициент на влияние разглежда за вас случая с една равнина, а Калкулатор за пробно тегло помага да се определи подходяща начална маса за първия опит, така че цикъл 2 да доведе до ясна, измерима промяна, без да се натоварва прекалено роторът.
4. Балансиране в няколко равнини
Същият принцип важи и за две равнини и повече, макар че алгебрата става по-сложна. За двуравнинен баланс уредът определя four коефициенти на влияние — въздействието на тежест в равнина 1 върху всяко от двете лагери и въздействието на тежест в равнина 2 върху всеки лагер — като отразява взаимното взаимодействие между равнините. След това се решава система от едновременни векторни уравнения, за да се намерят едновременно правилната маса и ъгъл за двете равнини. Именно това позволява на метода да се справя с динамичен (двоен) дисбаланс и, по принцип, почти всяка въртяща се машина. При гъвкавите ротори, които се огъват при една или повече критични скорости, идеята се разширява още повече в балансиране на видовете транспорт, където се измерват коефициентите за всеки значим режим.
5. Практически условия и капани
Методът се основава на едно основно предположение — че системата е линеен и стабилен, така че коефициентът, измерен днес, да остане валиден и утре. Оттук следват няколко практически съображения:
- Повторяема скорост: коефициентът зависи от скоростта. Всяко измерване трябва да се извършва при еднакви обороти, особено в близост до критична скорост където реакцията се променя рязко.
- Чист отговор на теста: теглото на пробния образец трябва да промени вибрациите в достатъчна степен, за да се получи надеждно измерване; ако е твърде малко, разликата A₂ − A₁ се заглушава от шума.
- Стабилни условия: промяна на температурата, натоварването или разхлабеност изкривява действителния коефициент и опорочава резултата — изключете такива грешки преди балансирането.

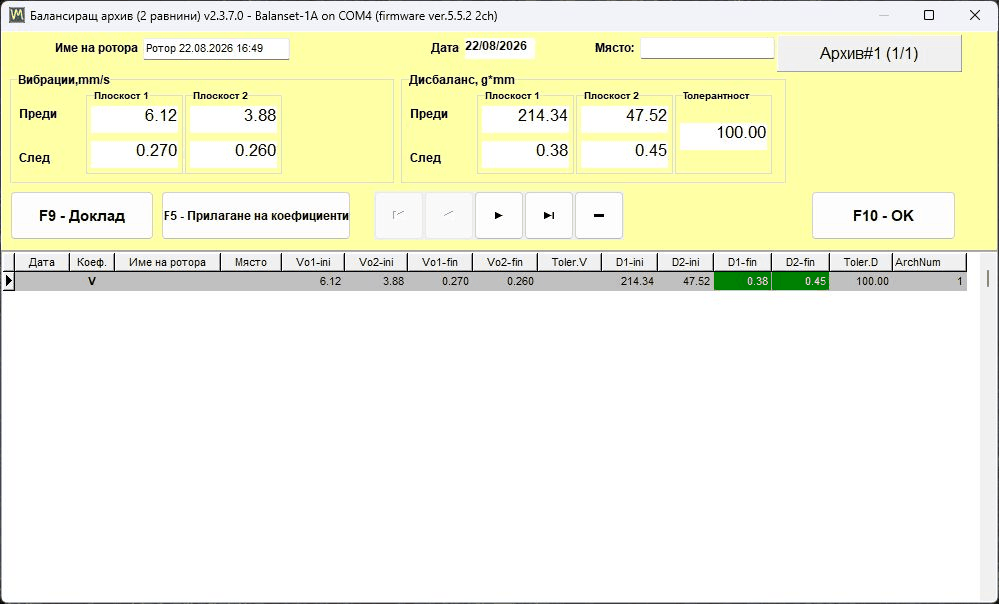

- Запаметени коефициенти: след като веднъж е известен за дадена машина, коефициентът може да се използва повторно за бързо баланс на подравняване без нов пробен цикъл – основа на балансирането с един цикъл при производствени ротори.
На място всичко това се извършва в преносим двуканален анализатор. Балансет-1а измерва амплитудата и фазата на 1× при всеки цикъл, изчислява автоматично коефициентите на влияние, определя корекцията за едно- или двуравнинно разпространение и след това проверява остатъчен дисбаланс в сравнение с избрания клас по ISO 21940-11 — като превръщаме горната теория в няколко конкретни стъпки на място.
